Осциллографы цифровые DSO1002A, DSO1004A, DSO1012A, DSO1014A, DSO1022A, DSO1024A, ГРСИ 42468-09
Номер госреестра:
42468-09
Наименование СИ:
Осциллографы цифровые
Обозначение типа:
DSO1002A, DSO1004A, DSO1012A, DSO1014A, DSO1022A, DSO1024A
Производитель:
Фирма "Keysight Technologies Company Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.01.2015
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 37454/1
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Осциллографы цифровые DSO1002A, DSO1004A, DSO1012A, DSO1014A,
DSO1022A, DSO1024A
Назначение средства измерений
Осциллографы цифровые DSO1002A, DSO1004A, DSO1012A, DSO1014A, DSO1022A,
DSO1024A (далее – осциллографы) предназначены для исследования формы и измерений ам-
плитудных и временных параметров электрических сигналов.
Описание средства измерений
Конструктивно осциллографы выполнены в виде моноблока настольного исполнения.
На передней панели осциллографа расположен матричный дисплей на основе ЖКИ
для визуального отображения сигнала; ряд кнопок, обеспечивающих выбор режима работы и
установку параметров, а также гнезда для подачи исследуемого сигнала и сигнала внешней
синхронизации. Синхронизация возможна по каналу внешней синхронизации и любому вход-
ному каналу.
Принцип действия осциллографов основан на аналого-цифровом преобразовании
входного сигнала с последующей записью его в память и обработкой в цифровом виде, а также
индикацией на экране осциллографа. Частота аналого-цифрового преобразования определяет
разрешение сигнала в режиме реального времени. Возможен также режим эквивалентного
времени для анализа периодических сигналов. В этом случае разрешение сигнала зависит от
минимального сдвига в системе запуска осциллографа.
Осциллографы позволяют проводить автоматические и курсорные измерения ампли-
тудно-временных параметров входного сигнала с выводом результатов измерения на экран
дисплея.
Осциллографы обеспечивают возможность подключения к персональному компьюте-
ру и программирования через интерфейс USB.
Внешний вид осциллографов с указанием места нанесения знака утверждения типа и
места пломбировки от несанкционированного доступа приведен на рисунках 1 - 6.
При оформлении внешнего вида осциллографов могут использоваться логотипы ком-
паний «Agilent Technologies» или «Keysight Technologies».

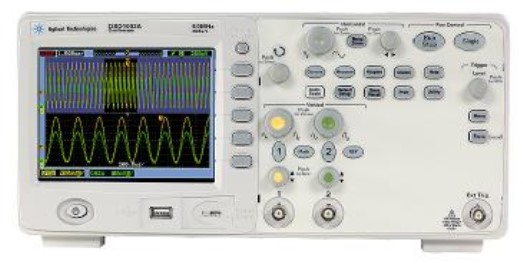

Рисунок 1 – Внешний вид осциллографа DSO1002A
Место нанесения знака утверждения типа
Лист № 2
Всего листов 6

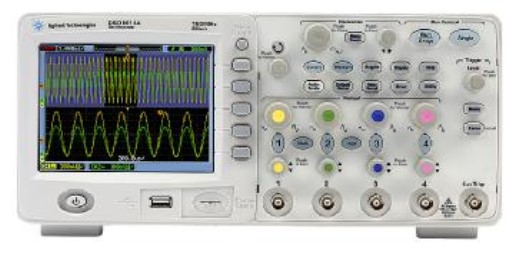

Рисунок 2 – Внешний вид осциллографа DSO1004A

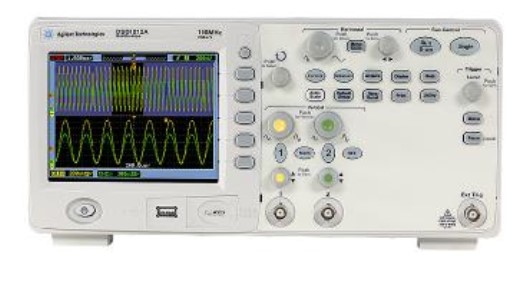

Рисунок 3 – Внешний вид осциллографа DSO1012A

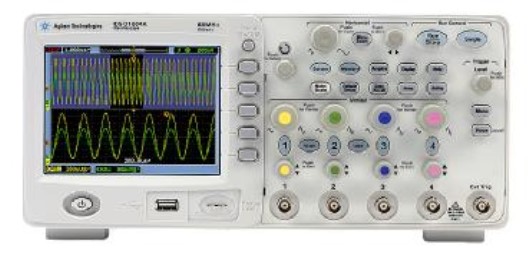

Рисунок 4 – Внешний вид осциллографа DSO1014A

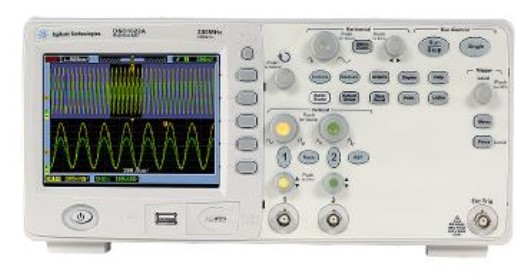

Рисунок 5 – Внешний вид осциллографа DSO1022A
Лист № 3
Всего листов 6

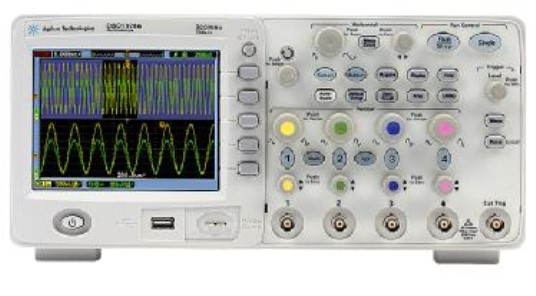

Рисунок 6 – Внешний вид осциллографа DSO1024A

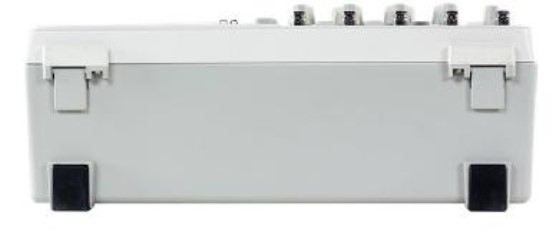

Рисунок 7 - Схема пломбировки осциллографов
--
Программное обеспечение
Осциллографы работают под управлением встроенного программного обеспечения
(ПО), которое проводит обработку информации, выполняет ряд вычислительных функций и
обеспечивает различные варианты отображения результатов измерений.
Идентификационные данные ПО приведены в таблице 1.
Т а б л и ц а 1
НаименованиеИдентифи-Номер версии (иден-ЦифровойАлгоритм вы-
ПО кационное на- тификационный но- идентификатор числения циф-
именование ПОмер) ПОПОрового иденти-
(контрольная фикатора ПО
сумма)
ПО для осциллографов 1000 Series Oscil-011.04.00.04.06
цифровых DSO10ххA loscopes Firmware
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.
Метрологические и технические характеристики
Метрологические и технические характеристики осциллографов приведены в таблице 2.
Место пломбировки
Лист № 4
Всего листов 6
от 2 мВ/дел до 10 В/дел в последовательности 1; 2; 5
± 0,005
1 ± 0,01
18 ± 3
от 15 до 25
от 30 до 80
Таблица 2
Наименование
характеристики
Количество каналов
Значение характеристики для моделей осциллографов
DSO1002A,DSO1012A,DSO1022A,
DSO1004ADSO1014ADSO1024A
2 - DSO1002A 2 - DSO1012A 2 - DSO1022A
4 - DSO1004A 4 - DSO1014A 4 - DSO1024A
60100200
5,83,51,8
Полоса пропускания пе-
риодических сигналов по
уровню минус 3 дБ, МГц
Время нарастания пере-
ходной характеристики, нс
Диапазон установки ко-
эффициентов отклонения
К
ОТКЛ
Пределы допускаемой аб-
солютнойпогрешности
коэффициента отклонения
на постоянном токе
Диапазон установки ко-
эффициентов развертки
± 0,04
.
8
.
К (при К
ОТКЛ
от 2 мВ/дел до 5 мВ/дел)
± 0,03
.
8
.
К (при К
ОТКЛ
от 10 мВ/дел до 5 В/дел),
где К – величина, численно равная установленному коэф-
фициенту отклонения, В
от5нс/делдо от2нс/делдо от1нс/делдо
50 с/дел в последо- 50 с/дел в после- 50 с/дел в последо-
вательности 1; 2; 5 довательности 1; 2; вательности 1; 2; 5
5
автоматический, нормальный, однократный
Пределы допускаемой отно-
сительной погрешности ко-
эффициента развертки, %
Режимы развертки
Входноесопротивление
каналов вертикального от-
клонения, МОм
Входная емкость каналов
вертикальногоотклоне-
ния, пФ
Минимальныйуровень
внутренней синхрониза-
ции
при К
ОТКЛ
≥ 5 мВ/дел:
1 деление в диапазоне частот входного сигнала от 0 до
10 МГц
1,5 деления в диапазоне частот входного сигнала от
10 МГц до полной полосы пропускания
при К
ОТКЛ
≥ 2 мВ/дел:
1 деление в диапазоне частот входного сигнала от 0 до
10 МГц
1,5 деления в диапазоне частот входного сигнала от 10 до
20 МГц
Рабочие условия эксплуа-
тации:
- температура окружаю-
щего воздуха, °С
- относительная влажность
окружающего воздуха, %
- атмосферное давление,
кПа
от 84 до 106
Лист № 5
Всего листов 6
Окончание таблицы 2
НаименованиеЗначение характеристики для моделей осциллографов
характеристики
DSO1002A,DSO1012A,DSO1022A,
DSO1004ADSO1014ADSO1024A
Условия хранения/транспор-
тирования:
- температура окружаю-
щего воздуха, °Сот минус 20 до плюс 60
- относительная влажность
окружающего воздуха, %не более 90
Масса, кг, не более3,03
Габаритные размеры (дли- 130× 325 ×158
на × ширина × высота)
(без ручки), мм, не более
Напряжение сети перемен-
ного тока, Вот 100 до 240 (автоматический выбор)
Частота сети переменного
тока, Гцот 45 до 55; от 54 до 66
Потребляемая мощность,
В·А60
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на ли-
цевую панель прибора специальным штампом.
DSO1004A, DSO1012A, DSO1014A
Комплектность средства измерений
Комплект поставки осциллографов приведен в таблице 3.
Таблица 3
НаименованиеКоличество
ОсциллографцифровойDSO1002A (или
DSO1004A, или DSO1012A, или DSO1014A, или
DSO1022A, или DSO1024A – по заказу) 1
Кабель питания 1
Пробники N2862А 10:1 для моделей DSO1002A,
2 или 4 (по числу каналов осциллографа)
DSO1024A
Пробники N2863А 10:1 для моделей DSO1022A,
2 или 4 (по числу каналов осциллографа)
Руководство по эксплуатации1
Упаковочная тара1
Паспорт1
Поверка
осуществляется в соответствии с документом МП 42468-09 (Раздел 12 «Поверка при-
бора» документа «Осциллографы цифровые DSO1002A, DSO1004A, DSO1012A, DSO1014A,
DSO1022A, DSO1024A. Руководство по эксплуатации»), согласованным руководителем
ГЦИ СИ ФГУ «РОСТЕСТ-МОСКВА» в октябре 2009 г.
Основные средства поверки:
- прибор для калибровки осциллографов импульсного типа И1-9 (рег. № 5787-76),
диапазон воспроизведения напряжения от 30 мкВ до 100 В; пределы допускаемой абсолютной
погрешности воспроизведения напряжения ±(2,5∙10
-3
∙Uк+3 мкВ), где Uк – значение воспроиз-
водимого напряжения; диапазон воспроизведения временных интервалов (период): импульс-
Лист № 6
Всего листов 6
ного сигнала от 100 нс до 10 с, синусоидального от 10 до 50 нс; пределы допускаемой погреш-
ности периода повторения 10
-4
∙Тк, где Тк - значение установленного периода;
- генератор сигналов высокочастотный Г4-176 (рег. № 11207-88), диапазон частот от
0,1 до 1020 МГц, пределы допускаемой погрешности установки частоты ± 1,5·10
-7
; диапазон
установки уровня от 1 мкВ до 1 В;
- ваттметр поглощаемой мощности М3-54 (рег. № 7058-79), диапазон частот от 0 до
17,85 ГГц; диапазон измерений от 10
-4
до 1 Вт; пределы основной допускаемой относительной
погрешности измерений мощности ± 4 %;
- генератор испытательных импульсов И1-14 (рег. № 7512-79), длительность фронта
импульса до 1 нс, пределы допускаемой абсолютной погрешности установки амплитуды
±0,1U,пределыдопускаемойабсолютнойпогрешностиустановкидлительности
± (0,1t + 0,01) мкс, где U и t – измеренные значения амплитуды и длительности соответственно.
- генератор испытательных импульсов И1-15 (рег. № 7513-79), длительность фронта
импульса до 0,25 нс, пределы допускаемой абсолютной погрешности установки амплитуды
±0,1U,пределыдопускаемойабсолютнойпогрешностиустановкидлительности
± (0,1t + 0,01) мкс, где U и t – измеренные значения амплитуды и длительности соответствен-но.
Сведения о методиках (методах) измерений
Осциллографы цифровые DSO1002A, DSO1004A, DSO1012A, DSO1014A, DSO1022A,
DSO1024A. Руководство по эксплуатации
Нормативные и технические документы, устанавливающие требования к осциллогра-
фам цифровым DSO1002A, DSO1004A, DSO1012A, DSO1014A, DSO1022A, DSO1024A
Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
Компания «Keysight Technologies Company Ltd», КНР
No.116, 1
st
Street Tuo Xin West, Chengdu Hi-
Tech Industrial,
Chengdu 610041, China
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреж-
дение «РОСТЕСТ-МОСКВА» (ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА»).
Юридический (почтовый) адрес: 117418, г. Москва, Нахимовский проспект, д. 31.
Тел. (499) 129-19-11, факс (499) 124-99-96
E-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний
средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
М.п.
«___»______________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 40233-08 | Осциллографы цифровые запоминающие | WavePro 715Zi, WavePro 725Zi, WavePro 735Zi, WavePro 740Zi, WavePro 760Zi | Компания "LeCroy Corporation", США | 1 год | Перейти |
| 62374-15 | Измерители крутящего момента силы цифровые | TCR | Фирма "Atlas Copco BLM s.r.l.", Италия | 1 год | Перейти |
| 8629-82 | Инклинометры непрерывные цифровые | ИН1-721 | АОЗТ "Завод Вибратор", г.С.-Петербург | Нет данных | Перейти |
| 34750-07 | Измерители-сигнализаторы давления цифровые | Ceraphant T | Фирма "Endress+Hauser GmbH + Co", Германия | 2 года | Перейти |
| 8177-81 | Измерители специализированные цифровые | Щ68005 | Завод "Квант", г.Невинномысск | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
