Меры напряженности магнитного поля экранированные М-117А, ГРСИ 42442-09
Номер госреестра:
42442-09
Наименование СИ:
Меры напряженности магнитного поля экранированные
Обозначение типа:
М-117А
Производитель:
ООО "Микроакустика", г.Екатеринбург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.12.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 37487
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Меры напряжённости магнитного поля экранированные М-117А
Назначение средства измерений
Меры напряженности магнитного поля экранированные М-117А (далее – мера)
предназначены для воспроизведения напряжённости постоянного и переменного магнитных
полей в рабочем пространстве меры.
Описание средства измерений
Принцип действия меры основан на преобразовании постоянного (переменного)
электрическоготока, протекающегопо обмоткемеры, внапряжённостьпостоянного
(переменного) магнитного поля. Значение напряжённости магнитного поля H в рабочем объёме
меры пропорционально значению тока I в обмотке H
=
K
×
I . Коэффициент пропорциональности
K называется коэффициентом преобразования (или постоянной) меры.
Конструктивно мера состоит из ферромагнитного экрана, в геометрическом центре
которого находится каркас с катушкой меры.
Ферромагнитный экран состоит из двух соосных цилиндров, выполненных из пермаллоя
и помещенных в защитный кожух, что обеспечивает ослабление в рабочем объеме меры не менее,
чем в 2000 раз напряженности внешнего магнитного поля, направленного перпендикулярно оси
экрана.
Каркас и катушка меры выполнены из пластмассы. На катушке симметрично
относительно ее центра расположены две основные и две вспомогательные обмотки. Основные
обмотки формируют магнитное поле в рабочем объеме меры. Вспомогательные обмотки
компенсируют поле основных обмоток вне меры. В центре катушки находится цилиндрический
рабочий объем, геометрический центр которого совпадает с геометрическим центром каркаса
меры. Относительно каркаса катушка может находиться в одном из двух положений - продольная
ось рабочего объема совпадает с продольной осью каркаса меры или перпендикулярна
продольной оси каркаса меры.
В боковой стенке катушки расположено сквозное гнездо для крепления сменной вставки,
предназначенноедляразмещенияпреобразователейсредствизмеренийнапряжённости
магнитного поля или измерительных катушек магнитной индукции.
К источнику тока мера подключается с помощью соединительных проводов, идущих от
обмоток меры.
лист № 2
всего листов 5

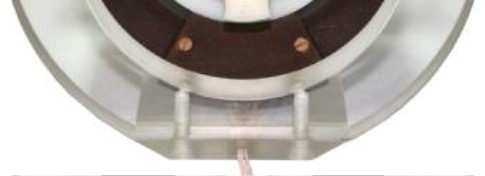

Рисунок 1 – Мера напряженности магнитного поля экранированная М-117А

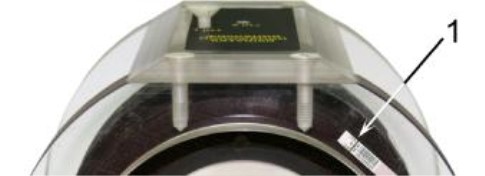

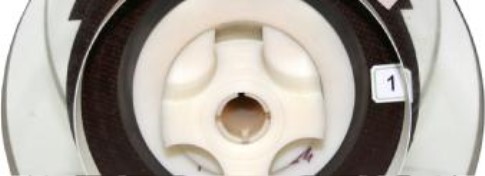

Рисунок 2 – Каркас с катушкой меры напряженности магнитного поля экранированной М-117А
1 – место для размещения поверительного клейма в виде наклейки
лист № 3
всего листов 5
Метрологические и технические характеристики
Наименование характеристики
Значение характеристики
от 0 до 1000 *
от 140 до 180 **
±
1
Рабочий объём меры
0,3
Рабочий диапазон частот, кГц
от 0 до 10
1200
´
600
´
600
- атмосферное давление, кПа (мм рт. ст.)
Диапазон воспроизводимых значений напряжённости
постоянного магнитного поля (среднеквадратических значений
напряженности переменного магнитного поля), А/м
Значение коэффициента преобразования (постоянной)
меры, 1/м
Пределы допускаемой относительной погрешности
коэффициента преобразования (постоянной) меры, %
цилиндр диаметром 16 мм
и длиной 16 мм
Неоднородность напряжённости магнитного поля в рабочем
объёме меры, %, не более
10000
10
102
Средняя наработка на отказ, ч, не менее
Установленный срок службы, лет
Масса с экраном, кг, не более
Габаритные размеры с экраном (длина×ширина×высота), мм, не
более
Климатические условия применения:
- температура окружающего воздуха, ºС
- относительная влажность воздуха, %
20
±
5
от 30 до 80
от 84 до 106
(от 630 до 795)
* Для обеспечения воспроизведения мерой напряженности постоянного (переменного)
магнитного поля во всём диапазоне необходимо для питания меры применять источник
постоянного (переменного) тока с пределами регулирования напряжения не менее 10 В (40 В),
тока – не менее 8 А.
** Действительное значение коэффициента преобразования (постоянной) меры указывается в
формуляре.
Знак утверждения типа
наносится типографским способом на титульных листах формуляра и руководства по
эксплуатации и методом наклейки этикетки на торцевую поверхность каркаса катушки меры.
Комплектность средства измерений
Наименование
Обозначение
Количество, шт.
МКИЯ.422541.004
- магнитный экран
1
- каркас с катушкой
1
1. Мера напряженности магнитного поля
экранированная М-117А в составе:
лист № 4
всего листов 5
12. Штанга размагничивания
М-117/Я1
М-117/Я2
1
МКИЯ.422541.004 РЭ
1
МКИЯ.422541.004 ФО
1
МКИЯ.422541.004 МП
1
Наименование
2. Вставка в сборе
3. Вставка метрологическая
Обозначение
ММН 317/24
МП 0907.10
МП 0907.20
ММН 317/07
МКИЯ.422289.004
МЭМ 0820.20
4. Кольцо вставки метрологической
5. Фиксатор
6. Демагнетизатор ДМ-117А
7. Щит транспортный
8. Болт М10
´
12 . 9.016 по ГОСТ 7805-70
9. Шайба 10 65Г 02.9 по ГОСТ 6402-70
10. Шайба
Æ
28
´Æ
11
11. Опора центрующая
МЭМ 0820.30
МЭМ 0820.40
13. Болт М8
´
25 . 9.016 по ГОСТ 7805-70
14. Шайба 865Г 02.9 по ГОСТ 6402-70
15. Шайба 8 03.016 по ГОСТ 11371-78
16. Провод соединительный 1,5 м
17. Транспортная тара меры М-117А
Количество, шт.
1
1
2
1
1
2
22
22
22
1
1
2
2
2
3
1
18. Транспортная тара демагнетизатора
ДМ-117А
19. Мера напряженности магнитного поля
экранированная М-117А. Руководство по
эксплуатации
20. Мера напряженности магнитного поля
М-117А. Формуляр
21. Меры напряженности магнитного поля
экранированные М-117А. Методика поверки
Поверка
осуществляется по документу МКИЯ.422541.004 МП "Меры напряженности магнитного поля
экранированные М-117А. Методика поверки", согласованному ГЦИ СИ ФГУ "УРАЛТЕСТ"
25 сентября 2009 г.
Перечень эталонов, применяемых для поверки:
- измерительная катушка магнитной индукции, значение постоянной от 0,03 до 0,3 Вб/Тл
пределы допускаемой основной погрешности постоянной
±
0,5 % в диапазоне частот до 3 кГц,
сопротивление обмотки катушки постоянному току не более 500 Ом, длина и наружный диаметр
обмотки катушки не более 10 мм;
- мера сопротивления переменного тока МС-1/1, номинальное значение сопротивления
1 Ом, нестабильность сопротивления за 1 год не более
±
0,03 %;
- мультиметр цифровой Agilent 34410A: пределы измерений U
пр.
напряжения переменного
тока U
изм.
от 0,1; 1; 10; 100; 750 В; пределы основной допускаемой абсолютной погрешности
лист № 5
всего листов 5
измерения напряжения переменного тока
±
(0,0005·U
изм.
+ 0,0003·U
пр.
) в диапазоне частот от 10 Гц
до 20 кГц);
- генератор сигналов произвольной формы 33220A, диапазон частот выходного
синусоидального сигнала от 1 мкГцдо 20 МГц, пределы допускаемойотносительной
погрешности установки частоты выходного сигнала
±
2
×
10
-5
.
Сведения о методиках (методах) измерений
МКИЯ.422541.004 РЭ "Мера напряженности магнитного поля экранированная М-117А.
Руководство по эксплуатации"
Нормативныедокументы,устанавливающиетребованиякмерамнапряженности
магнитного поля экранированным М-117А
1) СТО 20883295-011-2008 "Мера напряженности магнитного поля экранированная
М-117А. Стандарт организации"
2) ГОСТ 8.030-2013 "ГСИ. Государственная поверочная схема для средств измерений
магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции"
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
1) Выполнение работ по оценке соответствия продукции и иных объектов обязательным
требованиям в соответствии с законодательством Российской Федерации о техническом
регулировании.
2) Осуществление мероприятий государственного контроля (надзора).
Изготовитель
Общество с ограниченной ответственностью "МИКРОАКУСТИКА"
(ООО "МИКРОАКУСТИКА")
Юридический адрес: 620027, г. Екатеринбург, ул. Челюскинцев, 15
Почтовый адрес: 620041, г. Екатеринбург, ул. Уральская, 27
телефон (343) 389-03-10, 341-63-11, факс (343) 389-03-10
e-mail:
Испытательный центр
Федеральноебюджетноеучреждение"Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Свердловской области" (ФБУ "УРАЛТЕСТ")
620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, д. 2а
телефон (343) 350-25-83, факс (343) 350-40-81, e-mail:
Аттестат аккредитации ФБУ «УРАЛТЕСТ» по проведению испытаний средств измерений
в целях утверждения типа № 30058-13 от 21.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«
»________2015 г.
