Номер госреестра:
42410-09
Наименование СИ:
Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220/110/35/10 кВ "Палласовка" - АИИС КУЭ ПС 220/110/35/10 кВ "Палласовка"
Обозначение типа:
Нет данных
Производитель:
ЗАО "Метростандарт", г.Москва
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ ЕМНК.466454.030-159
Описание типа:
Скачать
описание типа СИ
Методика поверки:
-
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
К сожалению, комментарии пока что отсутствуют. Вы можете быть первым.
Оставить комментарий:

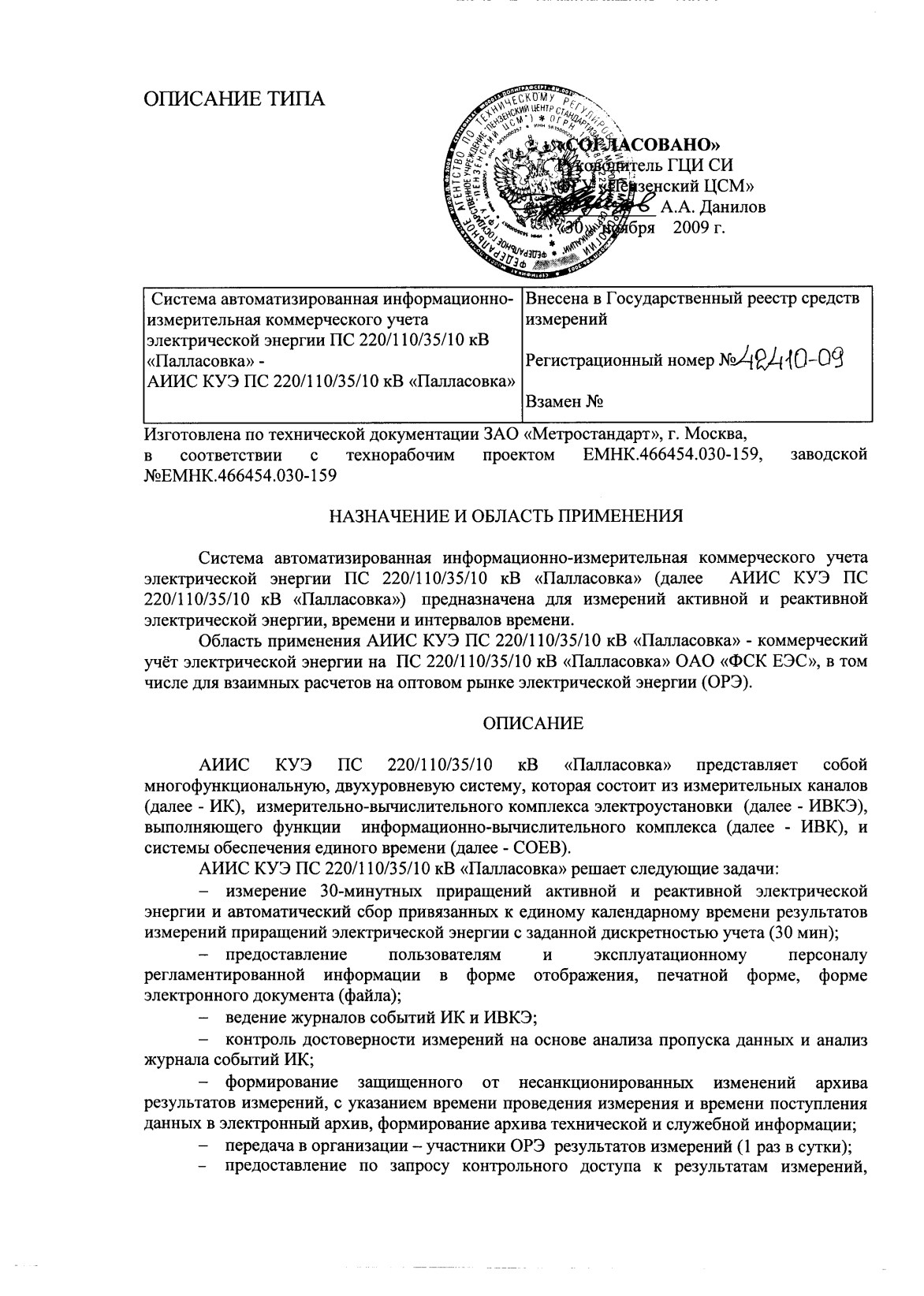

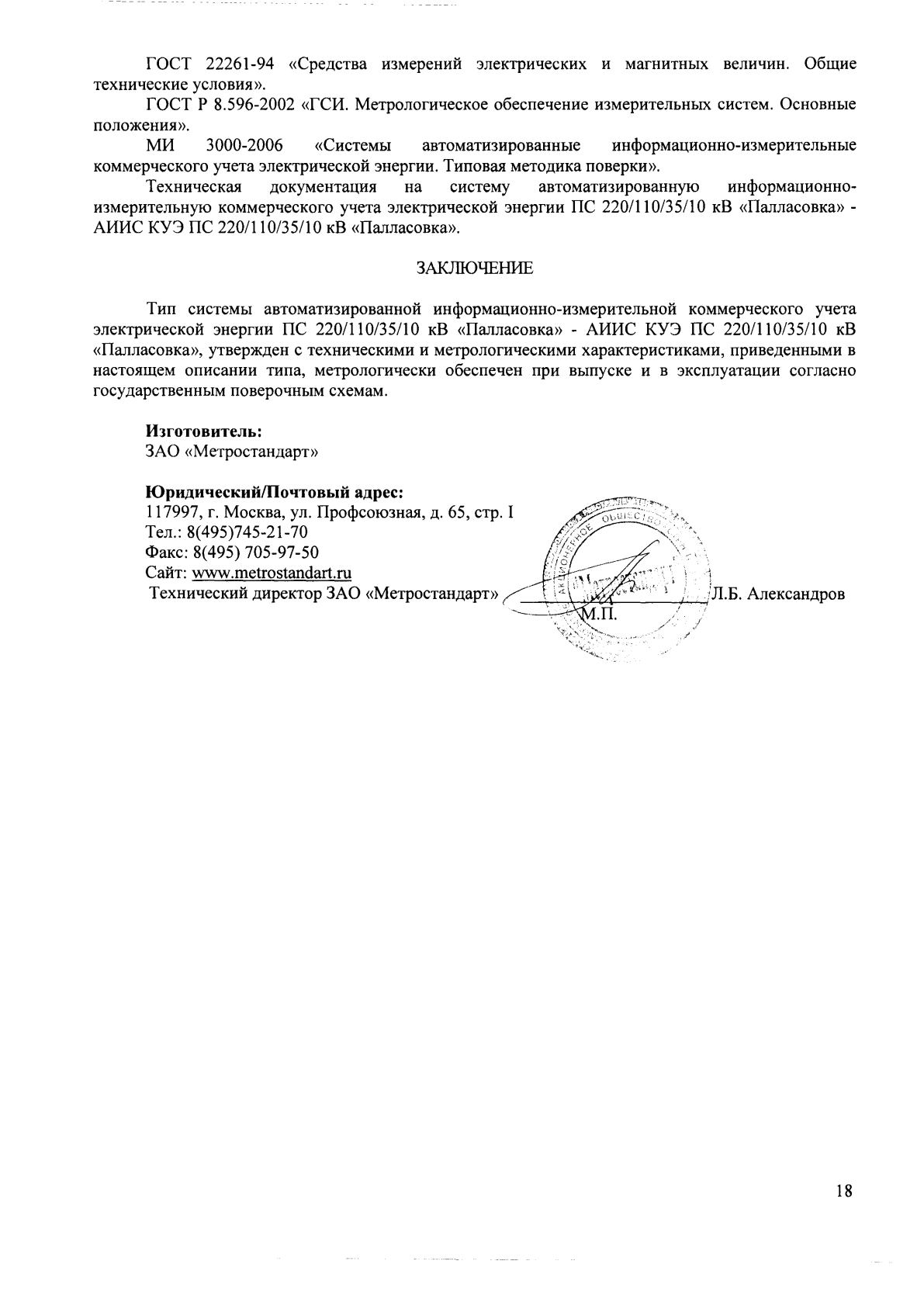

Описание типа средства измерения:
Читать в отдельном окне
Untitled document
2
данных о состоянии объектов и средств измерений со стороны организаций - участников
ОРЭ (1 раз в сутки);
−
организация доступа к технической и служебной информации (1 раз в 30 мин);
−
синхронизация времени в автоматическом режиме всех элементов ИК и ИВКЭ
(счетчик, шлюз Е-422, сервер АРМ ПС, УСПД) с помощью СОЕВ, соподчиненной
национальной шкале времени безотносительно к интервалу времени с погрешностью не
более ± 5 с;
−
автоматизированный (1 раз в сутки) контроль работоспособности программно-
технических средств ИК и ИВКЭ;
−
обеспечение защиты оборудования, программного обеспеченияи данных от
несанкционированного доступа на физическом и программном уровне (установка паролей и
т.п.).
АИИС КУЭ ПС 220/110/35/10 кВ «Палласовка» включает в себя следующие уровни:
1-й уровень – ИК, включающие измерительные трансформаторы тока (ТТ) класса
точности 0,5; 1; 10; 3, измерительные трансформаторы напряжения (ТН) класса точности 0,5;
1,0 и cчетчики электрической энергии многофункциональные СЭТ-4ТМ.03 класса точности
0,2S/0,5; вторичные электрические цепи; технические средства каналов передачи данных.
2-й уровень – ИВКЭ включает в себя:
−
шкаф технологического коммутационного устройства (далее - ТКУ), в состав
которого входит два шлюза E-422, WiFi модем AWK 1100, сетевой концентратор, блоки
резервного питания счетчиков, блок питания шкафа, коммутационное оборудование;
−
шкаф устройства центральной коммутации (далее – ЦКУ), в состав которого
входит WiFi модем AWK 1100, оптический конвертор, сетевой концентратор D-Link,
спутниковая станция «SkyEdge PRO», сервер АРМ ПС;
−
шкаф УСПД, в состав которого входит УСПД TK16L, блок бесперебойного
питания;
−
радиосерверы точного времени РСТВ-01.
Первичныефазныетокиинапряженияпреобразуютсяизмерительными
трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям
связи поступают на соответствующие входы электронного счетчика электрической энергии.
В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал.
По мгновенным значениям силы электрического тока и напряжения в микропроцессоре
счетчика вычисляются мгновенные значения активной и полной электрической мощности,
которые усредняются за период 0,02 с. Средняя за период реактивная электрическая
мощность вычисляется по средним за период значениям активной и полной электрической
мощности.
Электрическая энергия вычисляется для интервалов времени 30 мин, как интеграл от
средней электрической мощности, получаемой периодически за 0,02 с.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее
значение электрической мощности на интервалах времени 3 или 30 мин. В памяти счетчиков
ведутся профили нагрузки.
Каналы связи не вносят дополнительных погрешностей в измеренные значения
энергии и мощности, которые передаются от счетчиков в ИВКЭ, поскольку используется
цифровой метод передачи данных.
Для обеспечения единого времени в АИИС КУЭ ПС 220/110/35/10 кВ «Палласовка» в
состав ИВКЭ входит РСТВ-01. РСТВ-01 осуществляет прием сигналов точного времени и
синхронизацию времени в УСПД.
Контроль меток времени во всех элементах АИИС КУЭ ПС 220/110/35/10 кВ
«Палласовка» осуществляется УСПД каждые 30 мин. Синхронизация (коррекция) времени в
счетчиках ИК производится при расхождении времени внутренних таймеров счетчиков и
РСТВ-01 на значение более 2 с. Синхронизация времени в шлюзах Е-422 и сервере АРМ ПС
производится также РСТВ-01 при расхождении значений времени в этих устройствах и
3
РСТВ-01 на значение более 2 с.
Таким образом, СОЕВ АИИС КУЭ ПС 220/110/35/10 кВ «Палласовка» обеспечивает
измерение времени в системе с погрешностью не хуже ± 5 с.
Защита от несанкционированного доступа предусмотрена на всех уровнях сбора,
передачи и хранения коммерческой информации и обеспечивается совокупностью
технических и организационных мероприятий.
4
Канал
измерений
Состав измерительного канала
Доверительные границы
относительной погрешности
результата измерений
количества активной и
реактивной электрической
энергии и мощности при
доверительной вероятности
Р=0,95:
Основная
погрешность
ИК,
± %
Погрешность
ИК в рабочих
условиях
эксплуатации,
± %
Номер ИК, код точки
измерений
Вид СИ,
класс точности,
коэффициент
трансформации,
№ Госреестра СИ
или свидетельства о поверке
Обозначение, тип
Заводской
номер
Ктт ·Ктн ·Ксч
Наименование измеряемой величины
Вид электрической энергии
cos φ = 0,87
sin φ = 0,5
cos φ = 0,5
sin φ = 0,87
220000
EPQS 111.21.18LL
№ 452273
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Состав измерительных каналов и их метрологические характеристики приведены в таблице 1
Таблица 1 – Состав измерительных каналов и их метрологические характеристики
Метрологические
характеристики
Наименование объекта учета,
диспетчерское наименование
присоединения
678910
ТТ
ТН
4
АТФЗМ 110Б-III У1
ВТФЗМ 110Б-III У1
СТФЗМ 110Б-III У1
АНКФ-110-57
В НКФ-110-57
С НКФ-110-57
5
№ 2041
№ 2034
№ 2050
№ 871526
№ 871334
№ 783834
1
237Л-110
Счетчик
12 3
КТ=0,5
Ктт=1000/5
26421-04
КТ=1,0
Ктн=110000:√3/100:√3
14205-94.
КТ=0,2S/0,5
Ксч=1
25971-06
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная ± 1,6% ± 5,0%
Реактивная ± 3,0% ± 2,6%
5
ТТ
ТН
132000
2
251Л-110
Счетчик
EPQS 111.21.18LL
№ 451882
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
не нормируется *
не нормируется *
ТТ
ТН
132000
3
252Л-110
Счетчик
EPQS 111.21.18LL
№ 451817
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
не нормируется *
не нормируется *
ТТ
нет ТТ
ТН
-
4
253Л-110
Счетчик
EPQS 111.21.18LL
№ 451883
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
Таблица 1. Продолжение
123
4
56
78
9
10
А ТВ-110/20
ВТВ-110/20
СТВ-110/20
А НКФ-110-57
ВНКФ-110-57
СНКФ-110-57
№ 2412 А
№ 2412 В
№ 2412 С
№ 871526
№ 871334
№ 783834
КТ=3
Ктт=600/5
29255-05
КТ=1,0
Ктн=110000:√3/100:√3
trial-94. КТ=0,2S/0,5
Ксч=1
25971-06
А ТВ-110/20
ВТВ-110/20
СТВ-110/20
А НКФ-110-57
В НКФ-110-57 У1
С НКФ-110-57 У1
№ 2410 А
№ 2410 В
№ 2410 С
№ 821141
№ 1054106
№ 92578
КТ=3
Ктт=600/5
29255-05
КТ=0,5
Ктн=110000:√3/100:√3
14205-94
КТ=0,2S/0,5
Ксч=1
25971-06
А НКФ-110-57
В НКФ-110-57
С НКФ-110-57
№ 871526
№ 871334
№ 783834
КТ=1,0
Ктн=110000:√3/100:√3
14205-94.
КТ=0,2S/0,5
Ксч=1
25971-06
не нормируется *не нормируется *
6
ТТ
ТН
132000
5
286Л-110
Счетчик
EPQS 111.21.18LL
№ 452274
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
не нормируется *
не нормируется *
ТТ
ТН
132000
6
ВЛ 110кВ №241
Счетчик
EPQS 111.21.18LL
№ 571792
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
не нормируется *
не нормируется *
ТТ
ТН
132000
7
ОВ-110кВ ВЛ № 287
Счетчик
EPQS 111.21.18LL
№ 452276
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
не нормируется *
не нормируется *
Таблица 1. Продолжение
123
4
56
78
9
10
А ТВ-110/20
ВТВ-110/20
СТВ-110/20
А НКФ-110-57
В НКФ-110-57 У1
С НКФ-110-57 У1
№ 2277 А
№ 2277 В
№ 2277 С
№ 821141
№ 1054106
№ 92578
КТ=3
Ктт=600/5
29255-05
КТ=0,5
Ктн=110000:√3/100:√3
14205-94
КТ=0,2S/0,5
Ксч=1
25971-06
А ТВ-110/20
ВТВ-110/20
СТВ-110/20
А НКФ-110-57
ВНКФ-110-57
СНКФ-110-57
№ 2413 А
№ 2413 В
№ 2413 С
№ 871526
№ 871334
№ 783834
КТ=3
Ктт=600/5
29255-05
КТ=1,0
Ктн=110000:√3/100:√3
14205-94.
КТ=0,2S/0,5
Ксч=1
25971-06
А ТВ-110/20
ВТВ-110/20
СТВ-110/20
А НКФ-110-57
ВНКФ-110-57
СНКФ-110-57
№ 2281 А
№ 2281 В
№ 2281 С
№ 871526
№ 871334
№ 783834
КТ=3
Ктт=120/5
29255-05
КТ=1,0
Ктн=110000:√3/100:√3
14205-94.
КТ=0,2S/0,5
Ксч=1
25971-06
7
ТТ
ТН
10500
8
Л-НС-35
Счетчик
EPQS 111.21.18LL
№ 452278
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
не нормируется *
не нормируется *
ТТ
ТН
нет ТН
-
9
Л-Савинка-35
Счетчик
EPQS 111.21.18LL
№ 451881
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
ТТ
ТН
№ 0272
4000
10
10Л-Палласовка-10
Счетчик
EPQS 111.21.18LL
№ 452280
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78
9
10
А ТВ-35/10
ВТВ-35/10
СТВ-35/10
А ЗНОМ-35-65 У1
ВЗНОМ-35-65 У1
СЗНОМ-35-65 У1
№ 21445-А
№ 21445-В
№ 21445-С
№ 1298925
№ 1308101
№ 1298936
КТ=10
Ктт=150/5
4262-74
КТ=0,5
Ктн=35000:√3/100:√3
912-70
КТ=0,2S/0,5
Ксч=1
25971-06
КТ=10
Ктт=52500/5
4262-74
А ТВ-35/10
В ТВ-35/10
СТВ-35/10
№ 923-А
№ 923-В
№ 923-С
КТ=0,2S/0,5
Ксч=1
25971-06
не нормируется *не нормируется *
№ 11608
-
№ 11734
А ТПЛ-10
В-
СТПЛ-10
А
ВНАМИТ-10-1 УХЛ2
С
КТ=0,5
Ктт=200/5
1276-59
КТ=0,5
Ктн=10000/100
16687-02
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
8
ТТ
ТН
№ 0271
8000
11
11Л-Палласовка-10
Счетчик
EPQS 111.21.18LL
№ 451897
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 0272
6000
12
12Л-Палласовка-10
Счетчик
EPQS 111.21.18LL
№ 451805
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 0272
8000
13
14Л-Палласовка-10
Счетчик
EPQS 111.21.18LL
№ 451914
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
5
678910
№ 69498
-
№ 40528
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИТ-10-1 УХЛ2
С
КТ=0,5
Ктт=400/5
1856-63
КТ=0,5
Ктн=10000/100
16687-02
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 03853
-
№ 16649
А ТВК-10УХЛЗ
В-
СТВК-10УХЛЗ
А
ВНАМИТ-10-1 УХЛ2
С
КТ=0,5
Ктт=300/5
8913-82
КТ=0,5
Ктн=10000/100
16687-02
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 03628
-
№ 03174
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИТ-10-1 УХЛ2
С
КТ=0,5
Ктт=400/5
1856-63
КТ=0,5
Ктн=10000/100
16687-02
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
9
ТТ
ТН
№ 0271
2000
14
17Л-Палласовка-10
Счетчик
EPQS 111.21.18LL
№ 451864
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
нет ТТ
ТН
№ 0272
-
15
20Л-Палласовка-10
Счетчик
EPQS 111.21.18LL
№ 451876
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
не нормируется *
не нормируется *
ТТ
ТН
№ 0271
6000
16
21Л-Палласовка-10
Счетчик
EPQS 111.21.18LL
№ 451903
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
± 1,1%
± 2,2%
± 5,0%
± 2,4%
Таблица 1. Продолжение
123
4
5
678910
№ 54568
-
№ 4921
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИТ-10-1 УХЛ2
С
КТ=0,5
Ктт=100/5
1856-63
КТ=0,5
Ктн=10000/100
16687-02
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
А
В
НАМИТ-10-1 УХЛ2
С
КТ=0,5
Ктн=10000/100
16687-02
КТ=0,2S/0,5
Ксч=1
25971-06
№ 53398
-
№ 57115
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИТ-10-1 УХЛ2
С
КТ=0,5
Ктт=300/5
1856-63
КТ=0,5
Ктн=10000/100
16687-02
КТ=0,2S/0,5
Ксч=1
25971-06
10
ТТ
ТН
№ 0272
2000
17
22Л-Палласовка-10
Счетчик
EPQS 111.21.18LL
№ 451902
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 0272
6000
18
26Л-Палласовка-10
Счетчик
EPQS 111.21.18LL
№ 451856
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 0271
1500
19
27Л-Палласовка-10
Счетчик
EPQS 111.21.18LL
№ 451895
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78910
№ 99511
-
№ 05591
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИТ-10-1 УХЛ2
С
КТ=0,5
Ктт=100/5
1856-63
КТ=0,5
Ктн=10000/100
16687-02
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 0933846
-
№ 95018
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИТ-10-1 УХЛ2
С
КТ=0,5
Ктт=300/5
1856-63
КТ=0,5
Ктн=10000/100
16687-02
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 53035
-
№ 23563
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИТ-10-1 УХЛ2
С
КТ=0,5
Ктт=75/5
1856-63
КТ=0,5
Ктн=10000/100
16687-02
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
11
ТТ
ТН
№ 0272
2000
20
28Л-Палласовка-10
Счетчик
EPQS 111.21.18LL
№ 451904
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 0271
6000
21
31Л-Палласовка-10
Счетчик
EPQS 111.21.18LL
№ 451899
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 0272
2000
22
34Л-Палласовка-10
Счетчик
EPQS 111.21.18LL
№ 451894
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
5
678910
№ 03601
-
№ 8437
А ТВК-10УХЛЗ
В-
СТВК-10УХЛЗ
А
ВНАМИТ-10-1 УХЛ2
С
КТ=0,5
Ктт=100/5
8913-82
КТ=0,5
Ктн=10000/100
16687-02
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 10042
-
№ 54647
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИТ-10-1 УХЛ2
С
КТ=0,5
Ктт=300/5
1856-63
КТ=0,5
Ктн=10000/100
16687-02
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 4868
-
№ 7867
А ТЛМ-10-2У3
В-
СТЛМ-10-2У3
А
ВНАМИТ-10-1 УХЛ2
С
КТ=0,5
Ктт=100/5
2473-00
КТ=0,5
Ктн=10000/100
16687-02
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
12
ТТ
ТН
№ 0272
3000
23
36Л-Палласовка-10
Счетчик
EPQS 111.21.18LL
№ 451901
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 0272
6000
24
38Л-Палласовка-10
Счетчик
EPQS 111.21.18LL
№ 451900
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 0272
2000
25
40Л-Палласовка-10
Счетчик
EPQS 111.21.18LL
№ 451896
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
5
678910
№ 2332
-
№ 4456
А ТЛМ-10-2У3
В-
СТЛМ-10-2У3
А
ВНАМИТ-10-1 УХЛ2
С
КТ=0,5
Ктт=150/5
2473-69
КТ=0,5
Ктн=10000/100
16687-02
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 9139
-
№ 8028
А ТЛМ-10-2У3
В-
СТЛМ-10-2У3
А
ВНАМИТ-10-1 УХЛ2
С
КТ=0,5
Ктт=300/5
2473-69
КТ=0,5
Ктн=10000/100
16687-02
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 4781
-
№ 5637
А ТЛМ-10-2У3
В-
СТЛМ-10-2У3
А
ВНАМИТ-10-1 УХЛ2
С
КТ=0,5
Ктт=100/5
2473-00
КТ=0,5
Ктн=10000/100
16687-02
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
13
ТТ
ТН
№ 0271
6000
26
5Л-Палласовка-10
Счетчик
EPQS 111.21.18LL
№ 452279
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 0272
6000
27
8Л-Палласовка-10
Счетчик
EPQS 111.21.18LL
№ 451812
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 0271
1500
28
9Л-Палласовка-10
Счетчик
EPQS 111.21.18LL
№ 451810
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
5
678910
№ 4307
-
№ 1683
А ТПЛ-10 У3
В-
СТПЛ-10 У3
А
ВНАМИТ-10-1 УХЛ2
С
КТ=0,5
Ктт=300/5
1276-59
КТ=0,5
Ктн=10000/100
16687-02
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 57121
-
№ 10372
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИТ-10-1 УХЛ2
С
КТ=0,5
Ктт=300/5
1856-63
КТ=0,5
Ктн=10000/100
16687-02
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 1227
-
№ 06499
А ТПЛ-10 У3
В-
СТПЛ-10
А
ВНАМИТ-10-1 УХЛ2
С
КТ=0,5
Ктт=75/5
1276-59
КТ=0,5
Ктн=10000/100
16687-02
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
14
ТТ
ТН
нет ТН
20
29
ТСН-1 0,23 кВ
Счетчик
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
12345678910
КТ=1
Ктт=20/5
21573-01
А Т-0,66 У3 № 19880
В Т-0,66 У3 № 63453
СТ-0,66 У3№ 19455
КТ=0,2S/0,5
Ксч=1СЭТ-4ТМ.03.08№ 0105077118
27524-04
Активная ± 1,6% ± 9,0%
Реактивная ± 4,0% ± 4,0%
* Данный канал является информационным.
Примечания:
1. В Таблице 1 приведены метрологические характеристики основной погрешности ИК (нормальные условия эксплуатации) и погрешности ИК в рабочих условиях
эксплуатации для измерения электрической энергии и средней мощности (получасовых);
2. В Таблице 1 в графе «Основная погрешность ИК, ± %» приведены границы погрешности результата измерений посредством ИК при доверительной вероятности
Р=0,95, cosφ=0,87 (sinφ=0,5) и токе ТТ, равном Iном .
3. В Таблице 1 в графе «Погрешность ИК в рабочих условиях эксплуатации, ± %» приведены границы погрешности результата измерений посредством ИК при
доверительной вероятности Р=0,95, cosφ=0,5 (sinφ=0,87) ) и токе ТТ, равном 10 % от Iном.
4.Нормальные условия эксплуатации:
−
параметры питающей сети: напряжение - (220±4,4) В; частота - (50
±
0,5) Гц;
−
параметры сети: диапазон напряжения - (0,99 ÷ 1,01)U
н
; диапазон силы тока - (1,0 ÷ 1,2)I
н
; диапазон коэффициента мощности cos
ϕ
(sin
ϕ
) – 0,87(0,5); частота - (50
±
0,5) Гц;
−
температура окружающего воздуха: ТТ - от +15˚С до +35˚С;ТН- от +10˚С до +35˚С; счетчиков: в части активной энергии - от +21˚С до +25˚С,
в части реактивной энергии - от +18˚С до +22˚С; УСПД - от +15˚С до +25˚С;
−
относительная влажность воздуха - (70±5) %;
−
атмосферное давление - (750±30) мм рт.ст.
5.Рабочие условия эксплуатации:
для ТТ и ТН:
−
параметры сети: диапазон первичного напряжения - (0,9 ÷ 1,1)U
н1
; диапазон силы первичного тока (0,01 ÷ 1,2)I
н1
; коэффициент мощности cos
ϕ
(sin
ϕ
) - 0,5 ÷ 1,0(0,6 ÷
0,87); частота - (50
±
0,5) Гц;
−
температура окружающего воздуха - от
−
30˚С до +35˚С;
−
относительная влажность воздуха - (70±5) %;
−
атмосферное давление - (750±30) мм рт.ст.
Для электросчетчиков:
15
−
параметрысети:диапазонвторичногонапряжения-(0,9÷1,1)U
н2
;диапазонсилывторичноготока-тока(0,01÷1,2)I
н2
;
диапазон коэффициента мощности cos
ϕ
(sin
ϕ
) - 0,5 ÷ 1,0(0,6 ÷ 0,87); частота - (50
±
0,5) Гц;
−
магнитная индукция внешнего происхождения - 0,5 мТл;
−
температура окружающего воздуха - от +15˚С до +30˚С;
−
относительная влажность воздуха - (40-60) %;
−
атмосферное давление - (750±30) мм рт.ст.
Для аппаратуры передачи и обработки данных:
−
параметры питающей сети: напряжение - (220±10) В; частота - (50 ± 1) Гц;
−
температура окружающего воздуха - от +15˚С до +30˚С;
−
относительная влажность воздуха - (70±5) %;
−
атмосферное давление - (750±30) мм рт.ст.
6.Допускается замена измерительных трансформаторов и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у
перечисленных в Таблице 1, УСПД на однотипный утвержденного типа. Замена оформляется актом в установленном порядке. Акт хранится совместно с настоящим описанием
типа АИИС КУЭ ПС 220/110/35/10 кВ «Палласовка» как его неотъемлемая часть.
16
Надежность применяемых в системе компонентов:
•
счетчик электрической энергии – средняя наработка на отказ не менее 120 000 ч, время
восстановления работоспособности не более 168 ч;
•
ИВКЭ – средняя наработка на отказ не менее 35 000 ч, время восстановления
работоспособности не более 168 ч;
•
шлюз Е-422 – средняя наработка на отказ не менее 50 000 ч;
•
УСПД - средняя наработка на отказ не менее 35 000 ч, среднее время восстановления
работоспособности 24 ч;
•
СОЕВ - коэффициент готовности Кг не менее 0,95, среднее время восстановления не
более 168 ч.
Установленный полный срок службы АИИС КУЭ ПС 220/110/35/10 кВ «Палласовка» - не
менее 20 лет.
В АИИС КУЭПС 220/110/35/10 кВ «Палласовка» используются следующие виды
резервирования:
- резервирование по двум интерфейсам опроса счетчиков;
- резервирование питания счетчиков, шлюзов Е-422, сервера АРМ ПС, УСПД;
-предусмотрена возможность автономного считывания измерительной информации со
счетчиков и визуальный контроль информации на счетчике;
- контроль достоверности и восстановление данных;
- наличие резервных баз данных;
- наличие перезапуска и средств контроля зависания;
- наличие ЗИП.
Регистрация событий:
•
журнал событий ИК:
-
отключение и включение питания;
-
корректировка времени;
-
удаленная и местная параметризация;
-
включение и выключение режима тестирования.
•
журнал событий ИВКЭ:
-
дата начала регистрации измерений;
-
перерывы электропитания;
-
потери и восстановления связи со счётчиками;
-
программные и аппаратные перезапуски;
-
корректировки времени в каждом счетчике.
Защищенность применяемых компонентов:
•
механическая защита от несанкционированного доступа и пломбирование:
−
привод разъединителя трансформаторов напряжения;
−
корпус (или кожух) автоматического выключателя в цепи трансформатора
напряжения, а так же его рукоятка (или прозрачная крышка);
−
клеммы вторичной обмотки трансформаторов тока;
−
промежуточные клеммники, через которые проходят цепи тока и напряжения;
−
испытательная коробка (специализированный клеммник);
−
крышки клеммных отсеков счетчиков;
−
крышки клеммного отсека УСПД.
•
защита информации на программном уровне:
−
установка двухуровневого пароля на счетчик;
−
установка пароля на УСПД;
−
защитарезультатовизмеренийприпередачеинформации
(возможность
17
использования цифровой подписи).
Глубина хранения информации:
•
электросчетчик – тридцатиминутный профиль нагрузки в двух направлениях, журнал
событий – не менее 35 суток;
•
ИВКЭ – результаты измерений, состояние объектов и средств измерений - не менее 35
суток;
•
Сервер АРМ ПС – результаты измерений, состояние объектов и средств измерений – не
менее 4 лет.
ЗНАК УТВЕРЖДЕНИЯ ТИПА
Знак утверждения типа наносится на титульные листы эксплуатационной документации на
систему автоматизированную информационно-измерительную коммерческого учета электрической
энергии ПС 220/110/35/10 кВ «Палласовка» АИИС КУЭ ПС 220/110/35/10 кВ «Палласовка»
КОМПЛЕКТНОСТЬ
Комплектность АИИС КУЭ ПС 220/110/35/10 кВ «Палласовка» определяется проектной
документацией на систему. В комплект поставки входит техническая документация на систему и на
комплектующие средства измерений.
ПОВЕРКА
Поверка АИИС КУЭ ПС 220/110/35/10 кВ «Палласовка» проводится по документу МИ 3000-
2006 «ГСИ. Системы автоматизированные информационно-измерительные коммерческого учета
электрической энергии. Типовая методика поверки».
Перечень основных средств поверки:
−
трансформаторынапряжения–всоответствиисГОСТ8.216-88
«ГСИ. Трансформаторы напряжения. Методика поверки» и/или МИ 2845-2003 «Измерительные
трансформаторы напряжения 6/√3… 35 кВ. Методика поверки на месте эксплуатации»,
МИ 2925-2005 «ГСИ. Измерительные трансформаторы напряжения 35 … 330/√3 кВ. Методика
поверки на месте эксплуатации с помощью эталонного делителя»;
−
трансформаторы тока – в соответствии с ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока.
Методика поверки»;
−
счетчики типа СЭТ-4ТМ.03 – в соответствии с методикой поверки ИГЛШ.411152.124
РЭ1, являющейся приложением к руководству по эксплуатации ИГЛШ.411152.124 РЭ;
−
средства поверки УСПД в соответствии с документом «Устройство сбора и передачи
данных TK16L для автоматизации измерений и учета энергоресурсов. Методика поверки».
АВБЛ.468212.041 МП, утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2007 г.;
−
переносной компьютер с ПО и оптический преобразователь для работы со счетчиками
системы и с ПО для работы с радиочасами МИР РЧ-01;
−
радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной
системы Global Positioning System (GPS).
Межповерочный интервал - 4 года.
НОРМАТИВНЫЕИТЕХНИЧЕСКИЕДОКУМЕНТЫ
ГОСТ 1983-2001 «Трансформаторы напряжения. Trial технические условия».
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ Р 52323–2005 (МЭК 62053-22:2003) «Статические счетчики активной энергии классов
точности 0,2S и 0,5S».
ГОСТ Р 52425–2005 (МЭК 62053-23:2003) «Статические счетчики реактивной энергии».
Готовы поверить данное средство измерений.
Поверка средств измерений.
ООО СУПРР 8(812)209-15-19, info@saprd.ru
Похожие средства измерения:
ГРСИ Наименование СИ Тип СИ Производитель МПИ Ссылка
77736-20 Система измерений количества и параметров нефти сырой на установке предварительного сброса воды № 2 Советского нефтяного месторождения АО "Томскнефть" ВНК АО "Томскнефть" Восточной нефтяной компании, г.Стрежевой 1 год Перейти
42129-09 Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220 кВ "Первомайская" - АИИС КУЭ ПС 220 кВ "Первомайская" Нет данных ЗАО "Метростандарт", г.Москва 4 года Перейти
24574-03 Система автоматизированная коммерческого учета электроэнергии АСКУЭ ЗАО ЗХ СТИНОЛ ЗАО ЗХ "СТИНОЛ", г.Липецк 4 года Перейти
42320-09 Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220/110/10 кВ "Победа" - АИИС КУЭ ПС 220/110/10 кВ "Победа" Нет данных ЗАО "Метростандарт", г.Москва 4 года Перейти
42245-09 Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220 кВ "Инта" - АИИС КУЭ ПС 220 кВ "Инта" Нет данных ЗАО "Метростандарт", г.Москва 4 года Перейти
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
