Номер госреестра:
42402-09
Наименование СИ:
Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220/110/35/6 кВ "Александров" - АИИС КУЭ ПС 220/110/35/6 кВ "Александров"
Обозначение типа:
Нет данных
Производитель:
ЗАО "Метростандарт", г.Москва
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ ЕМНК.466454.030-137
Описание типа:
Скачать
описание типа СИ
Методика поверки:
-
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
К сожалению, комментарии пока что отсутствуют. Вы можете быть первым.
Оставить комментарий:

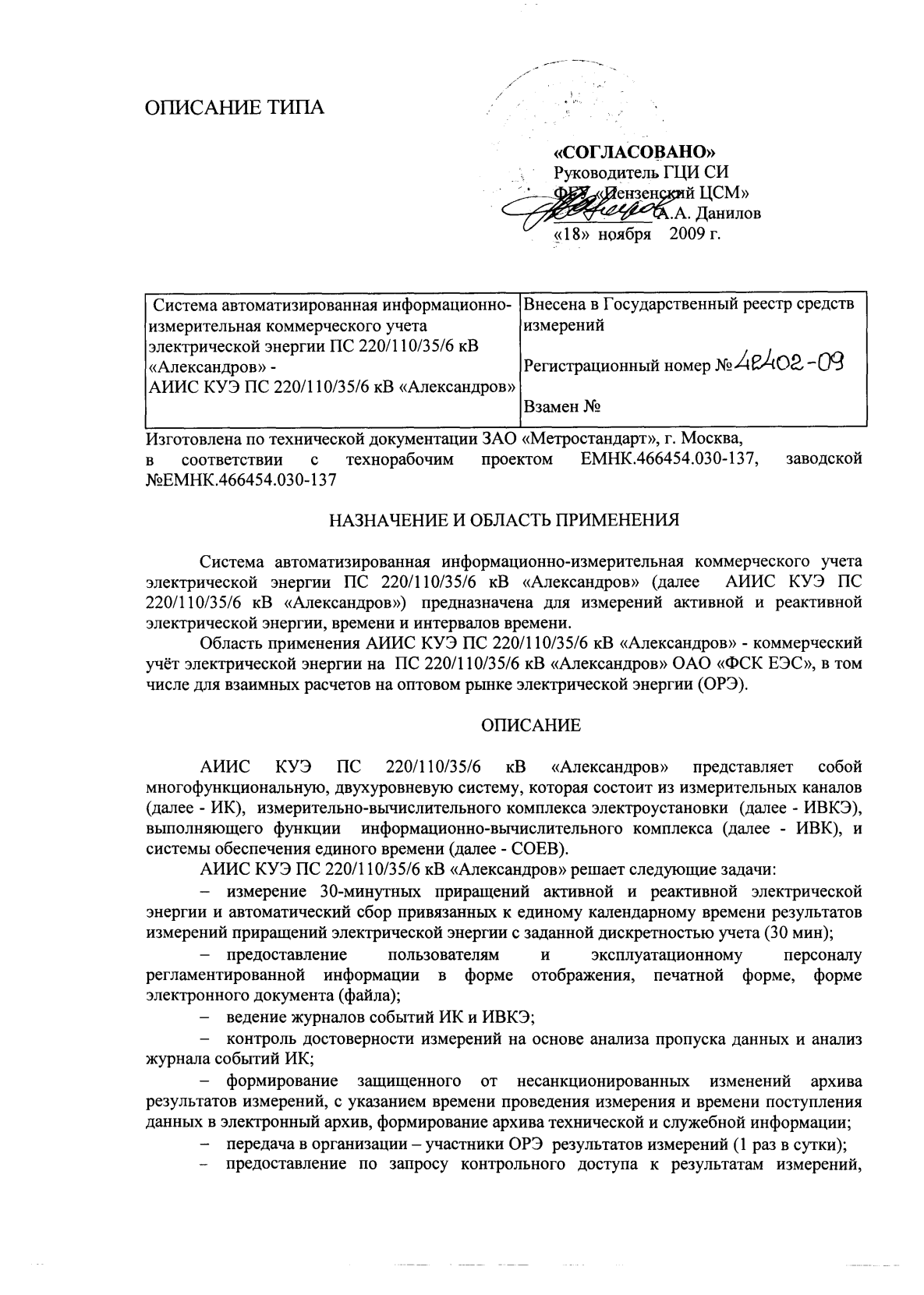

Описание типа средства измерения:
Читать в отдельном окне
Untitled document
2
данных о состоянии объектов и средств измерений со стороны организаций - участников
ОРЭ (1 раз в сутки);
−
организация доступа к технической и служебной информации (1 раз в 30 мин);
−
синхронизация времени в автоматическом режиме всех элементов ИК и ИВКЭ
(счетчик, шлюз Е-422, сервер АРМ ПС, УСПД) с помощью СОЕВ, соподчиненной
национальной шкале времени безотносительно к интервалу времени с погрешностью не
более ± 5 с;
−
автоматизированный (1 раз в сутки) контроль работоспособности программно-
технических средств ИК и ИВКЭ;
−
обеспечение защиты оборудования, программного обеспеченияи данных от
несанкционированного доступа на физическом и программном уровне (установка паролей и
т.п.).
АИИС КУЭ ПС 220/110/35/6 кВ «Александров» включает в себя следующие уровни:
1-й уровень – ИК, включающие измерительные трансформаторы тока (ТТ) класса
точности 0,2; 0,2S; 0,5; 1, измерительные трансформаторы напряжения (ТН) класса точности
0,2; 0,5; 1,0 и cчетчики электрической энергии многофункциональные EPQS класса точности
0,2S/0,5; вторичные электрические цепи; технические средства каналов передачи данных.
2-й уровень – ИВКЭ включает в себя:
−
шкаф технологического коммутационного устройства (далее - ТКУ), в состав
которого входит два шлюза E-422, WiFi модем AWK 1100, сетевой концентратор, блоки
резервного питания счетчиков, блок питания шкафа, коммутационное оборудование;
−
шкаф устройства центральной коммутации (далее – ЦКУ), в состав которого
входит WiFi модем AWK 1100, оптический конвертор, сетевой концентратор D-Link,
спутниковая станция «SkyEdge PRO», сервер АРМ ПС;
−
шкаф УСПД, в состав которого входит УСПД TK16L, блок бесперебойного
питания;
−
радиосерверы точного времени РСТВ-01.
Первичныефазныетокиинапряженияпреобразуютсяизмерительными
трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям
связи поступают на соответствующие входы электронного счетчика электрической энергии.
В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал.
По мгновенным значениям силы электрического тока и напряжения в микропроцессоре
счетчика вычисляются мгновенные значения активной и полной электрической мощности,
которые усредняются за период 0,02 с. Средняя за период реактивная электрическая
мощность вычисляется по средним за период значениям активной и полной электрической
мощности.
Электрическая энергия вычисляется для интервалов времени 30 мин, как интеграл от
средней электрической мощности, получаемой периодически за 0,02 с.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее
значение электрической мощности на интервалах времени 3 или 30 мин. В памяти счетчиков
ведутся профили нагрузки.
Каналы связи не вносят дополнительных погрешностей в измеренные значения
энергии и мощности, которые передаются от счетчиков в ИВКЭ, поскольку используется
цифровой метод передачи данных.
Для обеспечения единого времени в АИИС КУЭ ПС 220/110/35/6 кВ «Александров» в
состав ИВКЭ входит РСТВ-01. РСТВ-01 осуществляет прием сигналов точного времени и
синхронизацию времени в УСПД.
Контроль меток времени во всех элементах АИИС КУЭ ПС 220/110/35/6 кВ
«Александров» осуществляется УСПД каждые 30 мин. Синхронизация (коррекция) времени
в счетчиках ИК производится при расхождении времени внутренних таймеров счетчиков и
РСТВ-01 на значение более 2 с. Синхронизация времени в шлюзах Е-422 и сервере АРМ ПС
производится также РСТВ-01 при расхождении значений времени в этих устройствах и
3
РСТВ-01 на значение более 2 с.
Таким образом, СОЕВ АИИС КУЭ ПС 220/110/35/6 кВ «Александров» обеспечивает
измерение времени в системе с погрешностью не хуже ± 5 с.
Защита от несанкционированного доступа предусмотрена на всех уровнях сбора,
передачи и хранения коммерческой информации и обеспечивается совокупностью
технических и организационных мероприятий.
4
Основная
погрешность
ИК,
± %
Погрешность
ИК в рабочих
условиях
эксплуатации,
± %
Номер ИК, код точки
измерений
Вид СИ,
класс точности,
коэффициент
трансформации,
№ Госреестра СИ
или свидетельства о поверке
Обозначение, тип
Заводской
номер
Ктт ·Ктн ·Ксч
Наименование измеряемой величины
Вид электрической энергии
cos φ = 0,87
sin φ = 0,5
cos φ = 0,5
sin φ = 0,87
330000
EPQS 111.21.18LL
№ 461033
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Состав измерительных каналов и их метрологические характеристики приведены в таблице 1
Таблица 1 – Состав измерительных каналов и их метрологические характеристики
Канал
измерений
Состав измерительного канала
Метрологические
характеристики
Доверительные границы
относительной погрешности
результата измерений
количества активной и
реактивной электрической
энергии и мощности при
доверительной вероятности
Р=0,95:
Наименование объекта учета,
диспетчерское наименование
присоединения
678910
ТТ
ТН
4
АТБМО-110-УХЛ1
ВТБМО-110-УХЛ1
СТБМО-110-УХЛ1
АНКФ-110
В НКФ-110
С НКФ-110
5
№ 1001
№ 938
№ 1017
№ 689650
№ 608461
№ 689593
1
ВЛ-110 Александров-
Балакирево-1
Счетчик
12 3
КТ=0,2S
Ктт=300/1
23256-05
КТ=1,0
Ктн=110000:√3/100:√3
26452-04
КТ=0,2S/0,5
Ксч=1
25971-06
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная ± 1,4% ± 2,8%
Реактивная ± 2,6% ± 1,8%
5
ТТ
ТН
330000
2
ВЛ-110 Александров-
Балакирево-2
Счетчик
EPQS 111.21.18LL
№ 471327
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
330000
3
ВЛ-110 Александров-
Бельково
Счетчик
EPQS 111.21.18LL
№ 461032
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
330000
4
ВЛ-110 Александров-
Карабаново
Счетчик
EPQS 111.21.18LL
№ 461036
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
5
678910
А ТБМО-110-УХЛ1
ВТБМО-110-УХЛ1
СТБМО-110-УХЛ1
А НКФ-110
В НКФ-110
С НКФ-110
№ 861
№ 878
№ 916
№ 608460
№ 608464
№ 608452
КТ=0,2S
Ктт=300/1
23256-05
КТ=1,0
Ктн=110000:√3/100:√3
26452-04
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,4% ± 2,8%
Реактивная ± 2,6% ± 1,8%
А ТБМО-110-УХЛ1
ВТБМО-110-УХЛ1
СТБМО-110-УХЛ1
А НКФ-110
В НКФ-110
С НКФ-110
№ 853
№ 882
№ 985
№ 689650
№ 608461
№ 689593
КТ=0,2S
Ктт=300/1
23256-05
КТ=1,0
Ктн=110000:√3/100:√3
26452-04
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,4% ± 2,8%
Реактивная ± 2,6% ± 1,8%
А ТБМО-110-УХЛ1
ВТБМО-110-УХЛ1
СТБМО-110-УХЛ1
А НКФ-110
В НКФ-110
С НКФ-110
№ 852
№ 1005
№ 924
№ 608460
№ 608464
№ 608452
КТ=0,2S
Ктт=300/1
23256-05
КТ=1,0
Ктн=110000:√3/100:√3
26452-04
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,4% ± 2,8%
Реактивная ± 2,6% ± 1,8%
6
ТТ
ТН
330000
5
ВЛ-110 Александров-
Струнино
Счетчик
EPQS 111.21.18LL
№ 461034
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
330000
6
ОМВ-110
Счетчик
EPQS 111.21.18LL
№ 461031
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
7000
7
ВЛ-35 Александров-
Кр.Пламя-1 с отп. Бакшеево
Счетчик
EPQS 111.21.18LL
№ 461037
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78910
А ТБМО-110-УХЛ1
ВТБМО-110-УХЛ1
СТБМО-110-УХЛ1
А НКФ-110
В НКФ-110
С НКФ-110
№ 983
№ 854
№ 870
№ 608460
№ 608464
№ 608452
КТ=0,2
Ктт=300/1
23256-05
КТ=1,0
Ктн=110000:√3/100:√3
26452-04
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,4% ± 3,0%
Реактивная ± 2,6% ± 2,0%
А ТБМО-110-УХЛ1
ВТБМО-110-УХЛ1
СТБМО-110-УХЛ1
А НКФ-110
В НКФ-110
С НКФ-110
№ 873
№ 840
№ 793
№ 689650
№ 608461
№ 689593
КТ=0,2S
Ктт=300/1
23256-05
КТ=1,0
Ктн=110000:√3/100:√3
26452-04
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,4% ± 2,8%
Реактивная ± 2,6% ± 1,8%
КТ=0,2S
Ктт=100/5
А ТФМ-35-II-У1
ВТФМ-35-II-У1
СТФМ-35-II-У1
А ЗНОМ-35-65 У1
ВЗНОМ-35-65 У1
СЗНОМ-35-65 У1
№ 5668
№ 5667
№ 5671
№ 1339564
№ 1339796
№ 1339592
КТ=0,5
Ктн=35000:√3/100:√3
912-70
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 0,8% ± 1,8%
Реактивная ± 1,5% ± 1,4%
7
ТТ
ТН
7000
8
ВЛ-35 Александров-
Кр.Пламя-2 с отп. Бакшеево
Счетчик
EPQS 111.21.18LL
№ 460713
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
нет ТТ
ТН
-
9
ВЛ-35 Тяговая ПС
Александров-1
Счетчик
EPQS 111.21.18LL
№ 460454
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
ТТ
нет ТТ
ТН
нет ТН
-
10
ВЛ-35 Тяговая ПС
Александров-2
Счетчик
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
Таблица 1. Продолжение
123
4
56
78910
КТ=0,2S
Ктт=100/5
А ТФМ-35-II-У1
ВТФМ-35-II-У1
СТФМ-35-II-У1
А ЗНОМ-35-65 У1
ВЗНОМ-35-65 У1
СЗНОМ-35-65 У1
№ 5672
№ 5673
№ 5670
№ 1349678
№ 1341983
№ 1341842
КТ=0,5
Ктн=35000:√3/100:√3
912-70
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 0,8% ± 1,8%
Реактивная ± 1,5% ± 1,4%
А ЗНОМ-35-65 У1
ВЗНОМ-35-65 У1
СЗНОМ-35-65 У1
№ 1339564
№ 1339796
№ 1339592
КТ=0,5
Ктн=35000:√3/100:√3
912-70
КТ=0,2S/0,5
Ксч=1
25971-06
не нормируется *не нормируется *
КТ=0,2S/0,5
Ксч=1EPQS 111.21.18LL№ 460538
25971-06
не нормируется *не нормируется *
8
ТТ
ТН
№ 3371
60000
11
АТ-1 6 кВ
Счетчик
EPQS 111.21.18LL
№ 460499
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3371
48000
12
АТ-2 6 кВ
Счетчик
EPQS 111.21.18LL
№ 460525
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3213
900
13
ДГК-1
Счетчик
EPQS 111.21.18LL
№ 460737
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
5
678910
№ 4699
№ 967
№ 4690
А ТПШЛ-10
ВТПШЛ-10
СТПШЛ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=5000/5
11077-03
КТ=0,5
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 367
№ 183
№ 548
А ТПШЛ-10
ВТПШЛ-10
СТПШЛ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=4000/5
11077-06
КТ=0,5
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 2064/2
-
№ 2065/2
А ТПЛ-10
В-
СТПЛ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=75/5
1276-59
КТ=0,5
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
9
ТТ
ТН
№ 3371
1200
14
ДГК-2
Счетчик
EPQS 111.21.18LL
№ 460737
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3213
24000
15
Т-1 6 кВ
Счетчик
EPQS 111.21.18LL
№ 460711
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 1077
48000
16
Т-2 6 кВ
Счетчик
EPQS 111.21.18LL
№ 460714
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
45678910
КТ=0,5
Ктт=100/5
8913-82
А ТВК-10 № 00847
В ТВК-10 № 10280
СТВК-10№ 00848
А
ВНАМИ-10
С
КТ=0,5
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 53518
№ 53034
№ 48941
А ТПШФ-10
ВТПШФ-10
СТПШФ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=2000/5
11077-06
КТ=0,5
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 3821
№ 2778
№ 3260
А ТПШЛ-10
ВТПШЛ-10
СТПШЛ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=4000/5
11077-06
КТ=0,2
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
10
ТТ
ТН
№ 3213
36000
17
Т-3 6 кВ
Счетчик
EPQS 111.21.18LL
№ 460715
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3371
3600
18
ф 609
Счетчик
EPQS 111.21.18LL
№ 460712
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3213
3600
19
ф 610
Счетчик
EPQS 111.21.18LL
№ 461692
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
12345678910
КТ=0,5 А ТПШФА № 9591
Ктт=600/1 В ТПШФА № 9592
11077-06 С ТПШФА № 9590
КТ=0,5
Ктн=6000/100
А
В
НАМИ-10
С
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 99865
-
№ 99117
А ТПФМ-10
В-
СТПФМ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=300/5
814-53
КТ=0,5
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 0110
№ 0094
№ 0085
А ТПЛ-10
ВТПЛ-10
СТПЛ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=300/5
1276-59
КТ=0,5
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
11
ТТ
ТН
№ 3371
7200
20
ф 612
Счетчик
EPQS 111.21.18LL
№ 461690
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3213
3600
21
ф 613
Счетчик
EPQS 111.21.18LL
№ 460710
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3371
12000
22
ф 614
Счетчик
EPQS 111.21.18LL
№ 461687
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
5
678910
№ 20402
-
№ 20386
А ТПОЛ-10
В-
СТПОЛ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=600/5
1261-59
КТ=0,5
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 46790
-
№ 11104
А ТПФМ-10
В-
СТПФМ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=300/5
814-53
КТ=0,5
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 2458
-
№ 2483
А ТПОЛ-10
В-
СТПОЛ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=1000/5
1261-59
КТ=0,5
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
12
ТТ
ТН
№ 3371
3600
23
ф 615
Счетчик
EPQS 111.21.18LL
№ 461686
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3371
7200
24
ф 616
Счетчик
EPQS 111.21.18LL
№ 461688
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3371
3600
25
ф 617
Счетчик
EPQS 111.21.18LL
№ 461689
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
5
678910
№ trial -
№ 14047
А ТПФМ-10
В-
СТПФМ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=300/5
814-53
КТ=0,5
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 174618
-
№ 144268
А ТПОФ-10
В-
СТПОФ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=600/5
518-50
КТ=0,5
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 99865
-
№ 99850
А ТПФМ-10
В-
СТПФМ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=300/5
814-53
КТ=0,5
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
13
ТТ
ТН
№ 3371
7200
26
ф 618
Счетчик
EPQS 111.21.18LL
№ 461248
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3371
7200
27
ф 619
Счетчик
EPQS 111.21.18LL
№ 461249
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3371
3600
28
ф 620
Счетчик
EPQS 111.21.18LL
№ 461250
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
5
678910
№ 9449
-
№ 546
А ТПОЛ-10
В-
СТПОЛ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=600/5
1261-59
КТ=0,5
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 00999
-
№ 00976
А ТВК-10
В-
СТВК-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=600/5
8913-82
КТ=0,5
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 22524
-
№ 14216
А ТПФМ-10
В-
СТПФМ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=300/5
814-53
КТ=0,5
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
14
ТТ
ТН
№ 3213
7200
29
ф 622
Счетчик
EPQS 111.21.18LL
№ 461243
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3213
7200
30
ф 623
Счетчик
EPQS 111.21.18LL
№ 461691
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3371
7200
31
ф 624
Счетчик
EPQS 111.21.18LL
№ 461244
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
45678910
КТ=0,5
Ктт=600/5
1276-59
А ТПЛ-10№ 22306
В--
СТПЛ-10№ 31313
А
ВНАМИ-10
С
КТ=0,5
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 41101
-
№ 41105
А ТПОЛ-10
В-
СТПОЛ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=600/5
1261-02
КТ=0,5
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 31058
-
№ 31086
А ТПОФ-10
В-
СТПОФ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=600/5
518-50
КТ=0,5
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
15
ТТ
ТН
№ 3371
7200
32
ф 625
Счетчик
EPQS 111.21.18LL
№ 461693
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3213
7200
33
ф 626
Счетчик
EPQS 111.21.18LL
№ 461251
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3371
7200
34
ф 627
Счетчик
EPQS 111.21.18LL
№ 461695
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
5
678910
№ 41104
-
№ 41135
А ТПОЛ-10
В-
СТПОЛ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=600/5
1261-02
КТ=0,5
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 35350
-
№ 35245
А ТПОФ-10
В-
СТПОФ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=600/5
518-50
КТ=0,5
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 7186
-
№ 7199
А ТПОЛ-10
В-
СТПОЛ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=600/5
1261-02
КТ=0,5
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
16
ТТ
ТН
№ 3371
7200
35
ф 628
Счетчик
EPQS 111.21.18LL
№ 461252
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3213
7200
36
ф 629
Счетчик
EPQS 111.21.18LL
№ 461694
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3371
7200
37
ф 630
Счетчик
EPQS 111.21.18LL
№ 461246
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
5
678910
№ 4679
-
№ 11104
А ТПФМ-10
В-
СТПФМ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=600/5
814-53
КТ=0,5
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 2885
-
№ 2856
А ТПОЛ-10
В-
СТПОЛ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=600/5
1261-02
КТ=0,5
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 453
-
№ 8941
А ТПОЛ-10
В-
СТПОЛ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=600/5
1261-02
КТ=0,5
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
17
ТТ
ТН
№ 1081
7200
38
ф 632
Счетчик
EPQS 111.21.18LL
№ 460462
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 1077
7200
39
ф 633
Счетчик
EPQS 111.21.18LL
№ 461245
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 1081
7200
40
ф 634
Счетчик
EPQS 111.21.18LL
№ 461402
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
45678910
КТ=0,5
Ктт=600/5
15128-01
А ТОЛ-10№ 20286
В--
СТОЛ-10№ 26329
А
ВНАМИ-10
С
КТ=0,2
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
№ 21093
-
№ 27327
А ТОЛ-10
В-
СТОЛ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=600/5
15128-01
КТ=0,2
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
№ 20294
-
№ 31259
А ТОЛ-10
В-
СТОЛ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=600/5
15128-01
КТ=0,2
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
18
ТТ
ТН
№ 1077
7200
41
ф 635
Счетчик
EPQS 111.21.18LL
№ 460449
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 1081
7200
42
ф 636
Счетчик
EPQS 111.21.18LL
№ 461364
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 1077
7200
43
ф 637
Счетчик
EPQS 111.21.18LL
№ 460450
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
12345678910
КТ=0,5А ТОЛ 10№ нд
Ктт=600/5В--
7069-02СТОЛ 10№ нд
А
ВНАМИ-10
С
КТ=0,2
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
№ нд
-
№ нд
А ТОЛ 10
В-
СТОЛ 10
А
ВНАМИ-10
С
КТ=0,5
Ктт=600/5
7069-02
КТ=0,2
Ктн=6000/100
trial-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
№ 27268
-
№ 8058
А ТОЛ 10
В-
СТОЛ 10
А
ВНАМИ-10
С
КТ=0,5
Ктт=600/5
7069-02
КТ=0,2
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
19
ТТ
ТН
№ 1081
4800
44
ф 638
Счетчик
EPQS 111.21.18LL
№ 461401
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 1077
7200
45
ф 639
Счетчик
EPQS 111.21.18LL
№ 460453
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 1081
7200
46
ф 640
Счетчик
EPQS 111.21.18LL
№ 461399
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
12345678910
КТ=0,5А ТОЛ 10№ 11717
Ктт=400/5В--
7069-02СТОЛ 10№ 13258
А
ВНАМИ-10
С
КТ=0,2
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
№ 27324
-
№ 20455
А ТОЛ 10
В-
СТОЛ 10
А
ВНАМИ-10
С
КТ=0,5
Ктт=600/5
7069-02
КТ=0,2
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
№ 28280
-
№ 44064
А ТОЛ-10
В-
СТОЛ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=600/5
15128-01
КТ=0,2
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
20
ТТ
ТН
№ 1077
7200
47
ф 641
Счетчик
EPQS 111.21.18LL
№ 460452
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 1081
12000
48
ф 642
Счетчик
EPQS 111.21.18LL
№ 461396
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 1077
7200
49
ф 643
Счетчик
EPQS 111.21.18LL
№ 460451
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
12345678910
КТ=0,5А ТОЛ 10№ 20844
Ктт=600/5В--
7069-02СТОЛ 10№ 27313
А
ВНАМИ-10
С
КТ=0,2
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
№ 35072
-
№ 35265
А ТОЛ-10
В-
СТОЛ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=1000/5
15128-01
КТ=0,2
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
№ 48457
-
№ 37072
А ТОЛ 10
В-
СТОЛ 10
А
ВНАМИ-10
С
КТ=0,5
Ктт=600/5
7069-02
КТ=0,2
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
21
ТТ
ТН
№ 1081
7200
50
ф 644
Счетчик
EPQS 111.21.18LL
№ 461398
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 1077
7200
51
ф 645
Счетчик
EPQS 111.21.18LL
№ 460463
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 1081
7200
52
ф 646
Счетчик
EPQS 111.21.18LL
№ 461397
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
12345678910
КТ=0,5А ТОЛ 10№ 20257
Ктт=600/5В--
7069-02СТОЛ 10№ 20762
А
ВНАМИ-10
С
КТ=0,2
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
№ 25864
-
№ 42540
А ТОЛ-10
В-
СТОЛ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=600/5
15128-01
КТ=0,2
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
№ 7127
-
№ 20950
А ТОЛ-10
В-
СТОЛ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=600/5
15128-01
КТ=0,2
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
22
ТТ
ТН
№ 1077
9600
53
ф 647
Счетчик
EPQS 111.21.18LL
№ 460465
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 1081
7200
54
ф 648
Счетчик
EPQS 111.21.18LL
№ 461367
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 1077
12000
55
ф 649
Счетчик
EPQS 111.21.18LL
№ 460464
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
12345678910
КТ=0,5А ТОЛ 10№ 19588
Ктт=800/5В--
7069-02СТОЛ 10№ 31131
А
ВНАМИ-10
С
КТ=0,2
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
№ 7571
-
№ 27461
А ТОЛ-10
В-
СТОЛ-10
А
ВНАМИ-10
С
КТ=0,5
Ктт=600/5
15128-01
КТ=0,2
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
№ 39269
-
№ 39272
А ТОЛ 10
В-
СТОЛ 10
А
ВНАМИ-10
С
КТ=0,5
Ктт=1000/5
7069-02
КТ=0,2
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
23
ТТ
ТН
№ 1081
1800
56
ф 650
Счетчик
EPQS 111.21.18LL
№ 461275
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 1081
7200
57
ф 652
Счетчик
EPQS 111.21.18LL
№ 461400
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
нет ТН
2400
58
ТСН-1
Счетчик
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
12345678910
КТ=0,5А ТОЛ 10№ 59814
Ктт=150/5В--
7069-02СТОЛ 10№ 69646
А
ВНАМИ-10
С
КТ=0,2
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
№ 54544
-
№ б/н
А ТОЛ 10
В-
СТОЛ 10
А
ВНАМИ-10
С
КТ=0,5
Ктт=600/5
7069-02
КТ=0,2
Ктн=6000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
КТ=1
Ктт=12000/5
21573-01
А Т-0,66 У3
В Т-0,66 У3
СТ-0,66 У3
№ 56907
№ 76128
№ 57484
КТ=0,2S/0,5
Ксч=1EPQS 111.21.18LL№ 460660
25971-06
Активная ± 1,6% ± 9,0%
Реактивная ± 4,0% ± 4,0%
24
ТТ
ТН
нет ТН
600
59
ТСН-2
Счетчик
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
12345678910
КТ=1
Ктт=3000/5
21573-01
А Т-0,66 У3 № 37558
В Т-0,66 У3 № 81975
СТ-0,66 У3№ 23672
КТ=0,2S/0,5
Ксч=1EPQS 111.21.18LL№ 461827
25971-06
Активная ± 1,6% ± 9,0%
Реактивная ± 4,0% ± 4,0%
Примечания:
1. В Таблице 1 приведены метрологические характеристики основной погрешности ИК (нормальные условия эксплуатации) и погрешности ИК в рабочих условиях
эксплуатации для измерения электрической энергии и средней мощности (получасовых);
2. В Таблице 1 в графе «Основная погрешность ИК, ± %» приведены границы погрешности результата измерений посредством ИК при доверительной вероятности
Р=0,95, cosφ=0,87 (sinφ=0,5) и токе ТТ, равном Iном .
3. В Таблице 1 в графе «Погрешность ИК в рабочих условиях эксплуатации, ± %» приведены границы погрешности результата измерений посредством ИК при
доверительной вероятности Р=0,95, cosφ=0,5 (sinφ=0,87) ) и токе ТТ, равном 10 % от Iном.
4.Нормальные условия эксплуатации:
−
параметры питающей сети: напряжение - (220±4,4) В; частота - (50
±
0,5) Гц;
−
параметры сети: диапазон напряжения - (0,99 ÷ 1,01)U
н
; диапазон силы тока - (1,0 ÷ 1,2)I
н
; диапазон коэффициента мощности cos
ϕ
(sin
ϕ
) – 0,87(0,5); частота - (50
±
0,5) Гц;
−
температура окружающего воздуха: ТТ - от +15˚С до +35˚С;ТН- от +10˚С до +35˚С; счетчиков: в части активной энергии - от +21˚С до +25˚С,
в части реактивной энергии - от +18˚С до +22˚С; УСПД - от +15˚С до +25˚С;
−
относительная влажность воздуха - (70±5) %;
−
атмосферное давление - (750±30) мм рт.ст.
5.Рабочие условия эксплуатации:
для ТТ и ТН:
−
параметры сети: диапазон первичного напряжения - (0,9 ÷ 1,1)U
н1
; диапазон силы первичного тока (0,01 ÷ 1,2)I
н1
; коэффициент мощности cos
ϕ
(sin
ϕ
) - 0,5 ÷ 1,0(0,6 ÷
0,87); частота - (50
±
0,5) Гц;
−
температура окружающего воздуха - от
−
30˚С до +35˚С;
−
относительная влажность воздуха - (70±5) %;
−
атмосферное давление - (750±30) мм рт.ст.
Для электросчетчиков:
25
−
параметрысети:диапазонвторичногонапряжения-(0,9÷1,1)U
н2
;диапазонсилывторичноготока-тока(0,01÷1,2)I
н2
;
диапазон коэффициента мощности cos
ϕ
(sin
ϕ
) - 0,5 ÷ 1,0(0,6 ÷ 0,87); частота - (50
±
0,5) Гц;
−
магнитная индукция внешнего происхождения - 0,5 мТл;
−
температура окружающего воздуха - от +15˚С до +30˚С;
−
относительная влажность воздуха - (40-60) %;
−
атмосферное давление - (750±30) мм рт.ст.
Для аппаратуры передачи и обработки данных:
−
параметры питающей сети: напряжение - (220±10) В; частота - (50 ± 1) Гц;
−
температура окружающего воздуха - от +15˚С до +30˚С;
−
относительная влажность воздуха - (70±5) %;
−
атмосферное давление - (750±30) мм рт.ст.
6.Допускается замена измерительных трансформаторов и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у
перечисленных в Таблице 1, УСПД на однотипный утвержденного типа. Замена оформляется актом в установленном порядке. Акт хранится совместно с настоящим описанием
типа АИИС КУЭ ПС 220/110/35/6 кВ «Александров» как его неотъемлемая часть.
26
Надежность применяемых в системе компонентов:
•
счетчик электрической энергии – средняя наработка на отказ не менее 120 000 ч, время
восстановления работоспособности не более 168 ч;
•
ИВКЭ – средняя наработка на отказ не менее 35 000 ч, время восстановления
работоспособности не более 168 ч;
•
шлюз Е-422 – средняя наработка на отказ не менее 50 000 ч;
•
УСПД - средняя наработка на отказ не менее 35 000 ч, среднее время восстановления
работоспособности 24 ч;
•
СОЕВ - коэффициент готовности Кг не менее 0,95, среднее время восстановления не
более 168 ч.
Установленный полный срок службы АИИС КУЭ ПС 220/110/35/6 кВ «Александров» - не
менее 20 лет.
В АИИС КУЭПС 220/110/35/6 кВ «Александров» используются следующие виды
резервирования:
- резервирование по двум интерфейсам опроса счетчиков;
- резервирование питания счетчиков, шлюзов Е-422, сервера АРМ ПС, УСПД;
-предусмотрена возможность автономного считывания измерительной информации со
счетчиков и визуальный контроль информации на счетчике;
- контроль достоверности и восстановление данных;
- наличие резервных баз данных;
- наличие перезапуска и средств контроля зависания;
- наличие ЗИП.
Регистрация событий:
•
журнал событий ИК:
-
отключение и включение питания;
-
корректировка времени;
-
удаленная и местная параметризация;
-
включение и выключение режима тестирования.
•
журнал событий ИВКЭ:
-
дата начала регистрации измерений;
-
перерывы электропитания;
-
потери и восстановления связи со счётчиками;
-
программные и аппаратные перезапуски;
-
корректировки времени в каждом счетчике.
Защищенность применяемых компонентов:
•
механическая защита от несанкционированного доступа и пломбирование:
−
привод разъединителя трансформаторов напряжения;
−
корпус (или кожух) автоматического выключателя в цепи трансформатора
напряжения, а так же его рукоятка (или прозрачная крышка);
−
клеммы вторичной обмотки трансформаторов тока;
−
промежуточные клеммники, через которые проходят цепи тока и напряжения;
−
испытательная коробка (специализированный клеммник);
−
крышки клеммных отсеков счетчиков;
−
крышки клеммного отсека УСПД.
•
защита информации на программном уровне:
−
установка двухуровневого пароля на счетчик;
−
установка пароля на УСПД;
−
защитарезультатовизмеренийприпередачеинформации
(возможность
27
использования цифровой подписи).
Глубина хранения информации:
•
электросчетчик – тридцатиминутный профиль нагрузки в двух направлениях, журнал
событий – не менее 35 суток;
•
ИВКЭ – результаты измерений, состояние объектов и средств измерений - не менее 35
суток;
•
Сервер АРМ ПС – результаты измерений, состояние объектов и средств измерений – не
менее 4 лет.
ЗНАК УТВЕРЖДЕНИЯ ТИПА
Знак утверждения типа наносится на титульные листы эксплуатационной документации на
систему автоматизированную информационно-измерительную коммерческого учета электрической
энергии ПС 220/110/35/6 кВ «Александров» АИИС КУЭ ПС 220/110/35/6 кВ «Александров»
КОМПЛЕКТНОСТЬ
Комплектность АИИС КУЭ ПС 220/110/35/6 кВ «Александров» определяется проектной
документацией на систему. В комплект поставки входит техническая документация на систему и на
комплектующие средства измерений.
ПОВЕРКА
Поверка АИИС КУЭ ПС 220/110/35/6 кВ «Александров» проводится по документу МИ
3000-2006 «ГСИ. Системы автоматизированные информационно-измерительные коммерческого
учета электрической энергии. Типовая методика поверки».
Перечень основных средств поверки:
−
трансформаторынапряжения–всоответствиисГОСТ8.216-88
«ГСИ. Трансформаторы напряжения. Методика поверки» и/или МИ 2845-2003 «Измерительные
трансформаторы напряжения 6/√3… 35 кВ. Методика поверки на месте эксплуатации»,
МИ 2925-2005 «ГСИ. Измерительные трансформаторы напряжения 35 … 330/√3 кВ. Методика
поверки на месте эксплуатации с помощью эталонного делителя»;
−
трансформаторы тока – в соответствии с ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока.
Методика поверки»;
−
cчетчики EPQS – в соответствии с методикой поверки РМ 1039597-26:2002 «Счетчики
электрической энергии многофункциональные EPQS», утвержденной Государственной службой
метрологии Литовской Республики.;
−
средства поверки УСПД в соответствии с документом «Устройство сбора и передачи
данных TK16L для автоматизации измерений и учета энергоресурсов. Методика поверки».
АВБЛ.468212.041 МП, утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2007 г.;
−
переносной компьютер с ПО и оптический преобразователь для работы со счетчиками
системы и с ПО для работы с радиочасами МИР РЧ-01;
−
радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной
системы Global Positioning System (GPS).
Межповерочный интервал - 4 года.

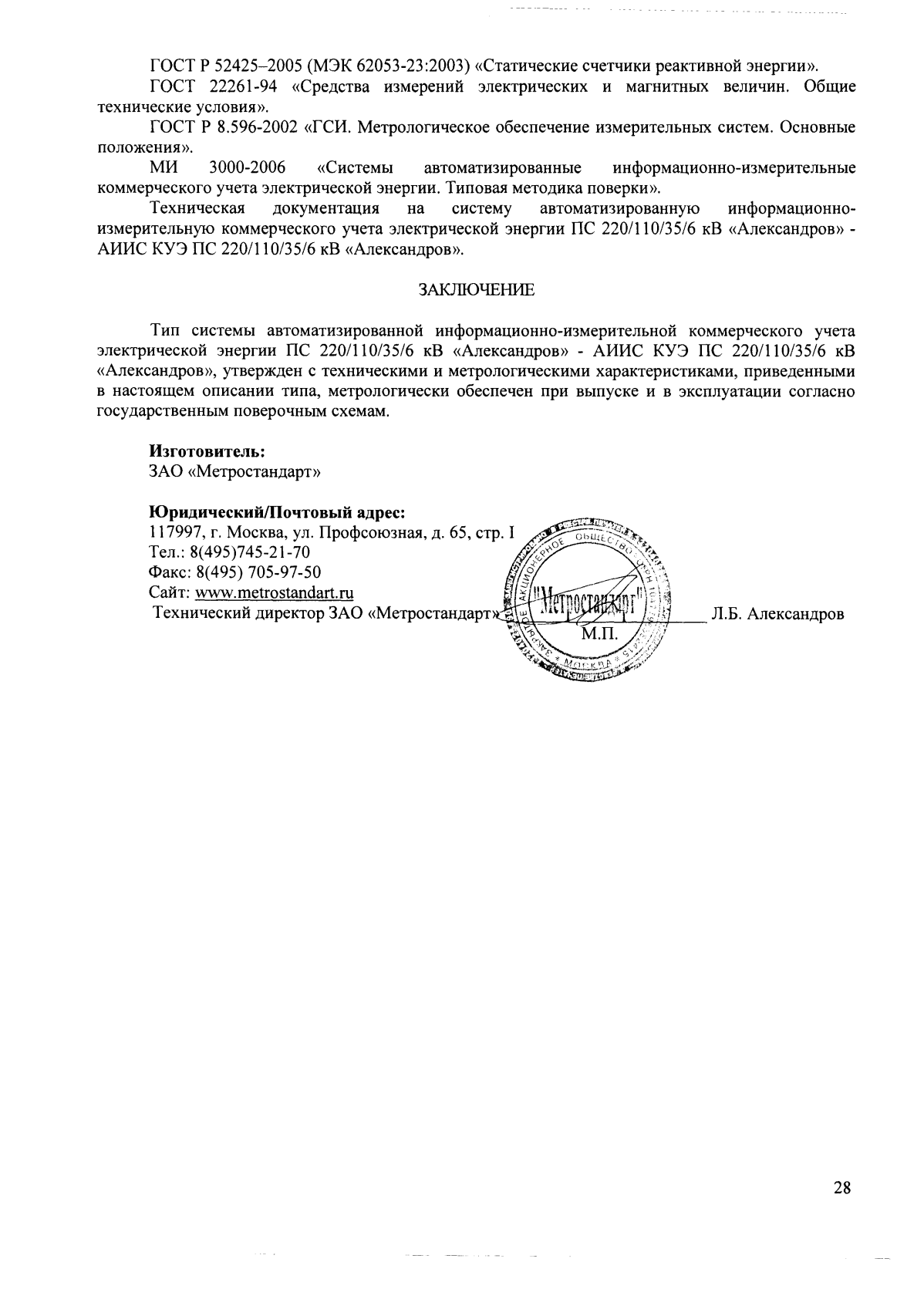

НОРМАТИВНЫЕИТЕХНИЧЕСКИЕДОКУМЕНТЫ
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ Р 52323–2005 (МЭК 62053-22:2003) «Статические счетчики активной энергии классов
точности 0,2S и 0,5S».
Готовы поверить данное средство измерений.
Поверка средств измерений.
ООО СУПРР 8(812)209-15-19, info@saprd.ru
Похожие средства измерения:
ГРСИ Наименование СИ Тип СИ Производитель МПИ Ссылка
73253-18 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Черномортранснефть" по ПНБ "Тихорецкая" Нет данных АО "Черноморские магистральные нефтепроводы", г.Новороссийск 4 года Перейти
62897-15 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "ЗСМК" Нет данных ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва 4 года Перейти
41373-09 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЗАО "Строй Капитал Инвест" Нет данных ОАО "Энергоучет", г.С.-Петербург 4 года Перейти
56214-14 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции "Анисимовка" Дальневосточной ЖД - филиала ОАО "Российские Железные Дороги" в границах Хабаровского края Нет данных ОАО "Российские железные дороги" (РЖД), г.Москва 4 года Перейти
21872-01 Система весоизмерительная ВИС-8 ООО "Металлснаб", г.Нижний Новгород 6 месяцев Перейти
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
