Номер госреестра:
4222-74
Наименование СИ:
Манометры абсолютного давления
Обозначение типа:
МПА-15
Производитель:
ЗАО "Брянский завод "Эталон", г.Брянск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.09.2004
Описание типа:
-
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 36498/1
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры абсолютного давления МПА-15
Назначение средства измерений
Манометры абсолютного давления МПА-15 (далее манометры) предназначены для ис-
пытаний, поверки и калибровки манометров абсолютного и избыточного давления, в том
числе барометров и вакуумметров
.
Описание средства измерений
Принцип действия приборов основан на измерении разности давлений в сравнительной
и измерительной камерах.
Сравнительная камера манометра откачивается с помощью вакуумного насоса до давле-
ния не более 13,3 Па (0,1 мм рт. ст.). В измерительную камеру подается измеряемое абсолют-
ное давление, под действием которого поршневая система поднимается вверх. Для возвраще-
ния ее в рабочее положение на грузоприемную чашку накладывают грузы, величиной кото-
рых и определяется величина измеряемого давления.
Манометр состоит из грузопоршневой колонки, уравновешивающего механизма, отсчет-
ного устройства и электропривода.
Грузопоршневая колонка представляет систему трех поршней, связанных между собой
упругими шарнирами. Верхний (силопередающий) поршень служит для передачи массы гру-
зов, нижний (компенсирующий), для уменьшения влияния изменения атмосферного давления
на результаты измерений и соединения с уравновешивающим механизмом. Измерительный
поршень воспринимает измеряемое давление.
Каждый поршень притерт к соответствующему цилиндру с радиальным зазором
(1–3) мкм. Чтобы исключить влияние нежидкостного трения между цилиндрами и поршнями
последние приводятся во вращение с помощью электропривода.
Корпус грузопоршневой колонки над верхним торцем измерительного поршня расточен
и образует верхнюю (сравнительную) камеру. Расточка в корпусе у нижнего торца измери-
тельного поршня образует нижнюю (измерительную) камеру
.
На верхнем конце силопере-
дающего поршня закреплена грузоприемная чашка для наложения грузов.
Бачки и воронки обеспечивают создание гидравлического затвора и исключают воз-
можность попадания воздуха в сравнительную и измерительную камеры и обеспечивают за-
полнение зазоров между поршнями и цилиндрами рабочей жидкостью (масло приборное
МВП).
Уравновешивающий механизм состоит из коромысла, груза, пружины и подпятника с
закрепленной на нем шкалой.
Оптическое устройство через систему зеркал и объектива выводит показания шкалы на
экран с риской.
Все узлы манометра смонтированы на корпусе, снабженном четырьмя регулирующими
ножками для установки грузопоршневой колонки в вертикальное положение.
Лист № 2
Всего листов 4

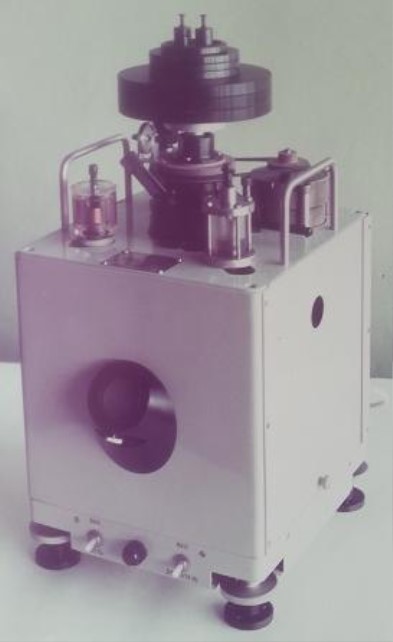

Фотография общего вида средства измерений
Защита измерителя от несанкционированного воздействия осуществляется с помощью защит-
ных наклеек, разрушающихся при вскрытии прибора.
Метрологические и технические характеристики
Диапазон измерений, кПа (мм рт.ст.)от 0,133 до 400 (от 0 до 3000)
Пределы допускаемой основной погрешности, кПа (мм рт. ст.):
в диапазоне от 0,1333 до 13,3 (от 1 до 100) ± 6,65·10
-3
(±0,05)
в диапазоне от 13,3 до 1333 (от 100 до 1000) ±13,3 · 10
-3
(±0,1)
в диапазоне от 133 до 400 (от 1000 до 3000) ±0,01% от действительного
значения измеряемого давления
Порог реагирования, Па (мм рт. ст.)2,7 (0,02)
Питание от сети переменного тока (220 ± 22)В, (50 ± 0,4) Гц
Диапазон рабочих температур, С° от 15 до 25 Рабочая
жидкость масло приборное МВП, ГОСТ1805 Масса манометра
(с комплектом грузов), кг, не более 30,0 Габаритные размеры, мм,
не более 390 х 280 х 630 Средняя наработка на отказ, ч, на
менее 1000 Средний срок службы, лет, не менее
8
Знак утверждения типа
наносится на табличку манометра методом металлографии, на титульный лист Руководства по
эксплуатации типографским способом.
Лист № 3
Всего листов 4
- 1 шт.
-1 trial. - 1
компл. - 1
шт.
- 1 компл.
- 1 компл.
- 1 шт.
- 1 шт.
- 1 компл.
- 1 шт.
- 1 экз.
- 1 экз.
- 1 экз.
- 1 экз.
Комплектность средства измерений
В комплект поставки входят:
1. Манометр
2. Комплекты съёмных элементов
3. Комплект сменных элементов
4. Уровень
5. Комплект набора грузов в мм рт. ст.
6. Комплект дополнительного набора грузов в кПа
7. Футляр для грузов в мм рт. ст.
Футляр для грузов в кПа
8. Комплектность запасных частей
9. Термометр специальный СП-95
10.Руководство по эксплуатации
на манометр МПА-15
11.Свидетельство о поверке
12.Паспорт на термометр СП-95
13.Паспорт на преобразователь манометрический
тепловой термопарный ПМТ-4М
14.Паспорт на электродвигатель асинхронный
управляемый с короткозамкнутым ротором
типа РД – 09
- 1 экз.
Поверка
производится по МИ 2238 – 92 «Рекомендация. ГСИ. Манометры абсолютного давления типа
МПА-15. Методика метрологической аттестации и поверки».
Сведения о методиках (методах) измерений
приведены в Руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к
манометрам абсолютного дав-
ления МПА-15
ТУ 50–62–83 «Манометр абсолютного давления МПА-15. Технические условия».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление производственного контроля за соблюдением установленных законодатель-
ством Российской Федерации требований промышленной безопасности к эксплуатации опас-
ного производственного объекта.
Изготовитель
ООО «Брянский завод «Эталон»
Адрес: 241020, г. Брянск, пр. Московский 77 «Б»
Тел. (4832) 63-53-30 Факс (4832) 63-53-30
E-mail:
Лист № 4
Всего листов 4
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«
»________2015 г.
