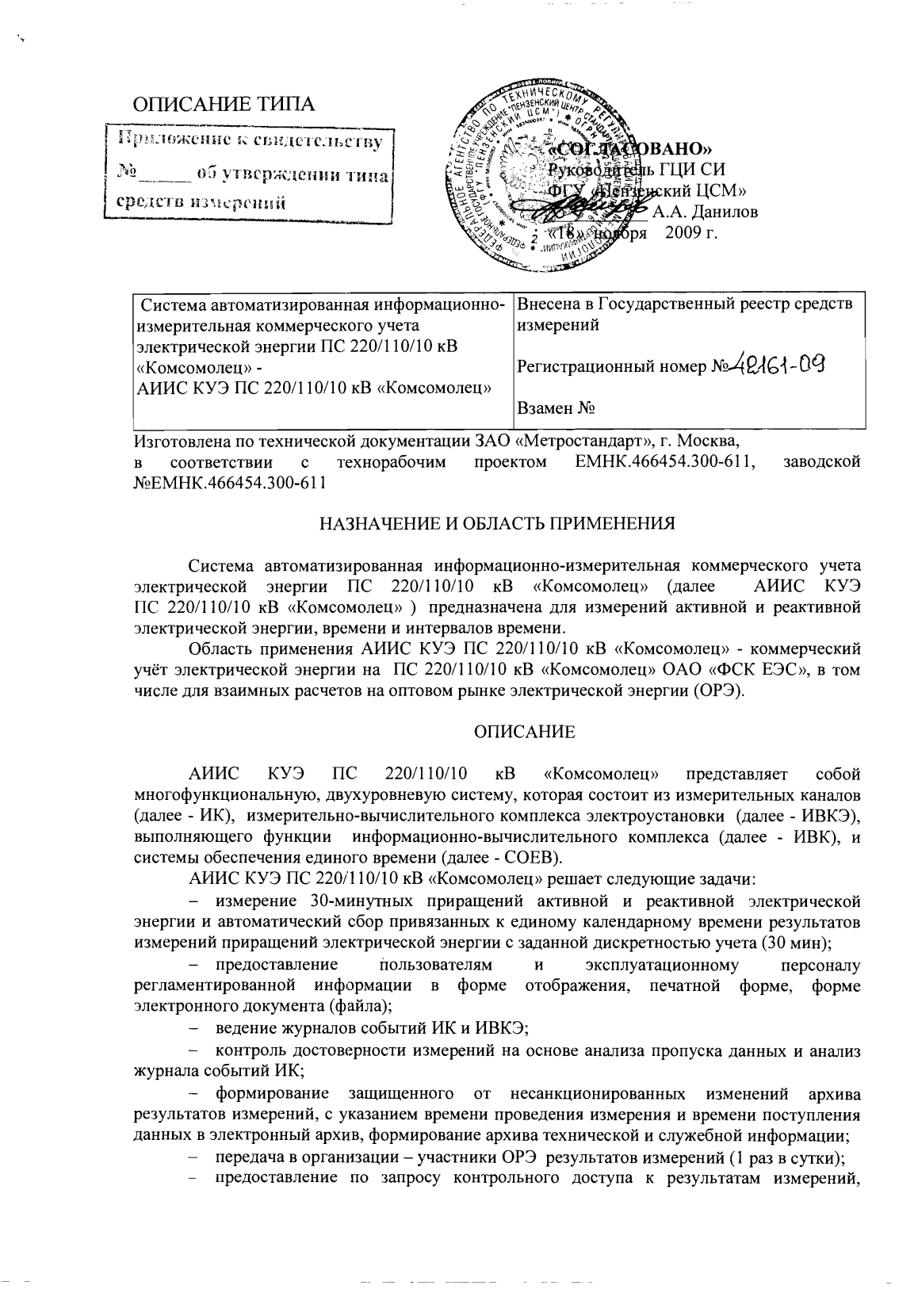

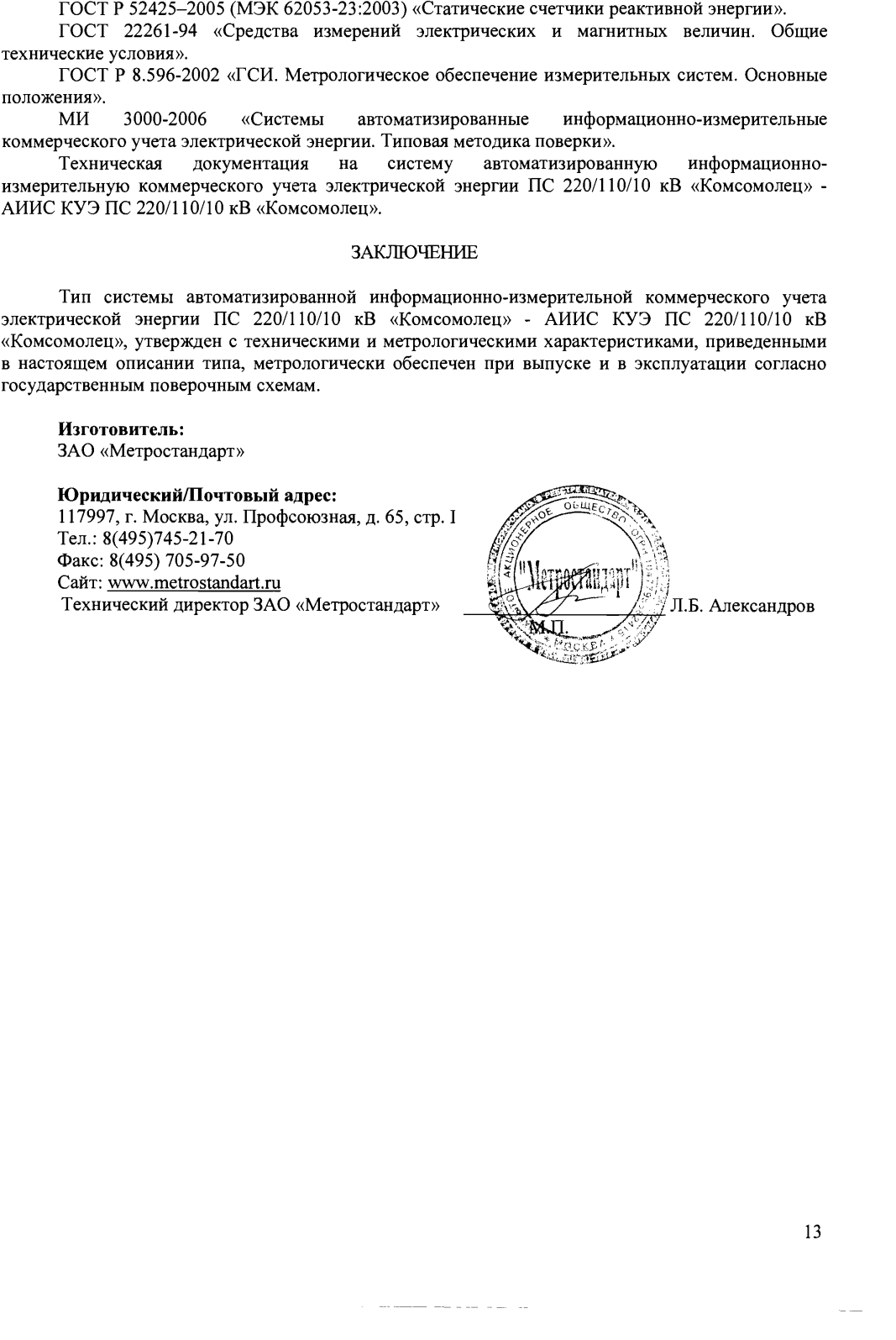

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220/110/10 кВ "Комсомолец" - АИИС КУЭ ПС 220/110/10 кВ "Комсомолец" Нет данных, ГРСИ 42161-09
Номер госреестра:
42161-09
Наименование СИ:
Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220/110/10 кВ "Комсомолец" - АИИС КУЭ ПС 220/110/10 кВ "Комсомолец"
Обозначение типа:
Нет данных
Производитель:
ЗАО "Метростандарт", г.Москва
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ ЕМНК.466454.030-611
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
данных о состоянии объектов и средств измерений со стороны организаций - участников
ОРЭ (1 раз в сутки);
−
организация доступа к технической и служебной информации (1 раз в 30 мин);
−
синхронизация времени в автоматическом режиме всех элементов ИК и ИВКЭ
(счетчик, шлюз Е-422, сервер АРМ ПС, УСПД) с помощью СОЕВ, соподчиненной
национальной шкале времени безотносительно к интервалу времени с погрешностью не
более ± 5 с;
−
автоматизированный (1 раз в сутки) контроль работоспособности программно-
технических средств ИК и ИВКЭ;
−
обеспечение защиты оборудования, программного обеспеченияи данных от
несанкционированного доступа на физическом и программном уровне (установка паролей и
т.п.).
АИИС КУЭ ПС 220/110/10 кВ «Комсомолец» включает в себя следующие уровни:
1-й уровень – ИК, включающие измерительные трансформаторы тока (ТТ) класса
точности 0,5, измерительные трансформаторы напряжения (ТН) класса точности 0,5 и
cчетчики электрической энергии трехфазные многофункциональные серии ZMDкласса
точности 0,2S/0,5; вторичные электрические цепи; технические средства каналов передачи
данных.
2-й уровень – ИВКЭ включает в себя:
−
шкаф технологического коммутационного устройства (далее - ТКУ), в состав
которого входит два шлюза E-422, WiFi модем AWK 1100, сетевой концентратор, блоки
резервного питания счетчиков, блок питания шкафа, коммутационное оборудование;
−
шкаф устройства центральной коммутации (далее – ЦКУ), в состав которого
входит WiFi модем AWK 1100, оптический конвертор, сетевой концентратор D-Link,
спутниковая станция «SkyEdge PRO», сервер АРМ ПС;
−
шкаф УСПД, в состав которого входит УСПД TK16L, блок бесперебойного
питания;
−
радиосерверы точного времени РСТВ-01.
Первичныефазныетокиинапряженияпреобразуютсяизмерительными
трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям
связи поступают на соответствующие входы электронного счетчика электрической энергии.
В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал.
По мгновенным значениям силы электрического тока и напряжения в микропроцессоре
счетчика вычисляются мгновенные значения активной и полной электрической мощности,
которые усредняются за период 0,02 с. Средняя за период реактивная электрическая
мощность вычисляется по средним за период значениям активной и полной электрической
мощности.
Электрическая энергия вычисляется для интервалов времени 30 мин, как интеграл от
средней электрической мощности, получаемой периодически за 0,02 с.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее
значение электрической мощности на интервалах времени 3 или 30 мин. В памяти счетчиков
ведутся профили нагрузки.
Каналы связи не вносят дополнительных погрешностей в измеренные значения
энергии и мощности, которые передаются от счетчиков в ИВКЭ, поскольку используется
цифровой метод передачи данных.
Для обеспечения единого времени в АИИС КУЭ ПС 220/110/10 кВ «Комсомолец» в
состав ИВКЭ входит РСТВ-01. РСТВ-01 осуществляет прием сигналов точного времени и
синхронизацию времени в УСПД.
Контроль меток времени во всех элементах АИИС КУЭ ПС 220/110/10 кВ
«Комсомолец» осуществляется УСПД каждые 30 мин. Синхронизация (коррекция) времени
в счетчиках ИК производится при расхождении времени внутренних таймеров счетчиков и
РСТВ-01 на значение более 2 с. Синхронизация времени в шлюзах Е-422 и сервере АРМ ПС
2
3
производится также РСТВ-01 при расхождении значений времени в этих устройствах и
РСТВ-01 на значение более 2 с.
Таким образом, СОЕВ АИИС КУЭ ПС 220/110/10 кВ «Комсомолец» обеспечивает
измерение времени в системе с погрешностью не хуже ± 5 с.
Защита от несанкционированного доступа предусмотрена на всех уровнях сбора,
передачи и хранения коммерческой информации и обеспечивается совокупностью
технических и организационных мероприятий.
4
Основная
погрешность
ИК,
± %
Погрешность
ИК в рабочих
условиях
эксплуатации,
± %
Номер ИК, код точки
измерений
Вид СИ,
класс точности,
коэффициент
трансформации,
№ Госреестра СИ
или свидетельства о поверке
Обозначение, тип
Заводской
номер
Ктт ·Ктн ·Ксч
Наименование измеряемой величины
Вид электрической энергии
cos φ = 0,87
sin φ = 0,5
cos φ = 0,5
sin φ = 0,87
1100000
ZMD402CT41.0467S
2 CU-B4
№ 94980785
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Состав измерительных каналов и их метрологические характеристики приведены в таблице 1
Таблица 1 – Состав измерительных каналов и их метрологические характеристики
Канал
измерений
Состав измерительного канала
Метрологические
характеристики
Доверительные границы
относительной погрешности
результата измерений
количества активной и
реактивной электрической
энергии и мощности при
доверительной вероятности
Р=0,95:
Наименование объекта учета,
диспетчерское наименование
присоединения
678910
ТТ
ТН
4
АТФЗМ-110Б-IV-У1
ВТФЗМ-110Б-IV-У1
СТФЗМ-110Б-IV-У1
АНКФ-110-57
В НКФ-110-57
С НКФ-110-57
5
№ 12241
№ 12237
№ 12244
№ 184
№ 762
№ 805
1
ВЛ 110кВ Бузулукская-1
Счетчик
12 3
КТ=0,5
Ктт=1000/1
2793-71
КТ=0,5
Ктн=110000:√3/100:√3
14205-94
КТ=0,2S/0,5
Ксч=1
22422-07
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
5
ТТ
ТН
1100000
2
ВЛ 110кВ Бузулукская-2
Счетчик
ZMD402CT41.0467S2
CU-B4
№ 94980784
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
1100000
3
ВЛ 110кВ Коханы-2
Счетчик
ZMD402CT41.0467S2
CU-B4
№ 94980903
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
1100000
4
ВЛ 110кВ Кутулук-1
Счетчик
ZMD402CT41.0467S2
CU-B4
№ 94980902
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78910
А ТФЗМ-110Б-IV-У1
ВТФЗМ-110Б-IV-У1
СТФЗМ-110Б-IV-У1
А НКФ-110-57
В НКФ-110-57
С НКФ-110-57
№ 11590
№ 11587
№ 11289
№ 466
№ 21022
№ 742
КТ=0,5
Ктт=1000/1
2793-71
КТ=0,5
Ктн=110000:√3/100:√3
14205-94
КТ=0,2S/0,5
Ксч=1
22422-07
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
А ТВ-110/50
ВТВ-110/50
СТВ-110/50
А НКФ-110-57
ВНКФ-110-57
СНКФ-110-57
№ 3584
№ 3584
№ 3584
№ 466
№ 21022
№ 742
КТ=0,5
Ктт=1000/1
2793-88
КТ=0,5
Ктн=110000:√3/100:√3
14205-94
КТ=0,2S/0,5
Ксч=1
22422-07
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
А ТВ-110/50
ВТВ-110/50
СТВ-110/50
А НКФ-110-57
ВНКФ-110-57
СНКФ-110-57
№ 1486
№ 1486
№ 1486
№ 184
№ 762
№ 805
КТ=0,5
Ктт=1000/1
2793-88
КТ=0,5
Ктн=110000:√3/100:√3
14205-94
КТ=0,2S/0,5
Ксч=1
22422-07
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
6
ТТ
ТН
1100000
5
ВЛ 110кВ Яэевка-1
Счетчик
ZMD402CT41.0467S2
CU-B4
№ 94980356
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
1100000
6
ВЛ 110кВ Яэевка-2
Счетчик
ZMD402CT41.0467S2
CU-B4
№ 94980788
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
1100000
7
ОМВ 110кВ
Счетчик
ZMD402CT41.0467S2
CU-B4
№ 94980786
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78910
А ТВ-110/50
ВТВ-110/50
СТВ-110/50
А НКФ-110-57
ВНКФ-110-57
СНКФ-110-57
№ 2431-А
№ 2431-В
№ 2431-С
№ 184
№ 762
№ 805
КТ=0,5
Ктт=1000/1
3190-72
КТ=0,5
Ктн=110000:√3/100:√3
14205-94
КТ=0,2S/0,5
Ксч=1
22422-07
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
А ТВ-110/50
ВТВ-110/50
СТВ-110/50
А НКФ-110-57
ВНКФ-110-57
СНКФ-110-57
№ 2723
№ 2723
№ 2723
№ 466
№ 21022
№ 742
КТ=0,5
Ктт=1000/1
3190-72
КТ=0,5
Ктн=110000:√3/100:√3
14205-94
КТ=0,2S/0,5
Ксч=1
22422-07
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
А ТВ-110/50
ВТВ-110/50
СТВ-110/50
А НКФ-110-57
ВНКФ-110-57
СНКФ-110-57
№ 2471-А
№ 2471-В
№ 2471-С
№ 184
№ 762
№ 805
КТ=0,5
Ктт=1000/1
3190-72
КТ=0,5
Ктн=110000:√3/100:√3
14205-94
КТ=0,2S/0,5
Ксч=1
22422-07
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
7
ТТ
ТН
№ 2541
40000
8
ВЛ 10кВ МВ-3
Счетчик
ZMD402CT41.0467S2
CU-B4
№ 94980782
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 2504
40000
9
ВЛ 10кВ МВ-4
Счетчик
ZMD402CT41.0467S2
CU-B4
№ 94979697
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 2504
3000
10
ВЛ 10кВ ФИДЕР-12
Счетчик
ZMD402CT41.0467S2
CU-B4
№ 94980781
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78910
№ 6731
№ 6657
№ 6859
А ТФНД-35М
ВТФНД-35М
СТФНД-35М
А
ВНАМИ-10-95УХЛ2
С
КТ=0,5
Ктт=2000/5
26417-04
КТ=0,5
Ктн=10000/100
20186-00
КТ=0,2S/0,5
Ксч=1
22422-07
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 153
№ 523
№ 934
А ТПШЛ-10
ВТПШЛ-10
СТПШЛ-10
А
ВНАМИ-10-95УХЛ2
С
КТ=0,5
Ктт=400/5
1423-60
КТ=0,5
Ктн=10000/100
20186-00
КТ=0,2S/0,5
Ксч=1
22422-07
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 10181
-
№ 10306
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИ-10-95УХЛ2
С
КТ=0,5
Ктт=30/5
1856-63
КТ=0,5
Ктн=10000/100
20186-00
КТ=0,2S/0,5
Ксч=1
22422-07
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
8
ТТ
ТН
№ 2541
2000
11
ВЛ 10кВ ФИДЕР-18
Счетчик
ZMD402CT41.0467S2
CU-B4
№ 94979695
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 2504
6000
12
ВЛ 10кВ ФИДЕР-20
Счетчик
ZMD402CT41.0467S2
CU-B4
№ 94980783
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 2504
6000
13
ВЛ 10кВ ФИДЕР-22
Счетчик
ZMD402CT41.0467S2
CU-B4
№ 94979696
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78910
№ 41683
-
№ 41627
А ТОЛ 10-I-2У2
В-
СТОЛ 10-I-2У2
А
ВНАМИ-10-95УХЛ2
С
КТ=0,5
Ктт=100/5
15128-96
КТ=0,5
Ктн=10000/100
20186-00
КТ=0,2S/0,5
Ксч=1
22422-07
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 961
-
№ 553
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИ-10-95УХЛ2
С
КТ=0,5
Ктт=60/5
1856-63
КТ=0,5
Ктн=10000/100
20186-00
КТ=0,2S/0,5
Ксч=1
22422-07
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 58698
-
№ 58670
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИ-10-95УХЛ2
С
КТ=0,5
Ктт=60/5
1856-63
КТ=0,5
Ктн=10000/100
20186-00
КТ=0,2S/0,5
Ксч=1
22422-07
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
9
ТТ
ТН
№ 2541
4000
14
ВЛ 10кВ ФИДЕР-34
Счетчик
ZMD402CT41.0467S2
CU-B4
№ 94980780
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 2541
4000
15
ВЛ 10кВ ФИДЕР-36
Счетчик
ZMD402CT41.0467S2
CU-B4
№ 94979698
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 2541
4000
16
ВЛ 10кВ ФИДЕР-38
Счетчик
ZMD402CT41.0467S2
CU-B4
№ 94980779
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78910
№ 15025
-
№ 10395
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИ-10-95УХЛ2
С
КТ=0,5
Ктт=200/5
1856-63
КТ=0,5
Ктн=10000/100
20186-00
КТ=0,2S/0,5
Ксч=1
22422-07
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 18679
-
№ 17539
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИ-10-95УХЛ2
С
КТ=0,5
Ктт=200/5
1856-63
КТ=0,5
Ктн=10000/100
20186-00
КТ=0,2S/0,5
Ксч=1
22422-07
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 145
-
№ 366
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИ-10-95УХЛ2
С
КТ=0,5
Ктт=200/5
1856-63
КТ=0,5
Ктн=10000/100
20186-00
КТ=0,2S/0,5
Ксч=1
22422-07
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
Примечания:
1. В Таблице 1 приведены метрологические характеристики основной погрешности ИК (нормальные условия эксплуатации) и погрешности ИК в рабочих условиях
эксплуатации для измерения электрической энергии и средней мощности (получасовых);
2.В Таблице 1 в графе «Основная погрешность ИК, ± %» приведены границы погрешности результата измерений посредством ИК при доверительной вероятности
10
Р=0,95, cosφ=0,87 (sinφ=0,5) и токе ТТ, равном Iном .
3. В Таблице 1 в графе «Погрешность ИК в рабочих условиях эксплуатации, ± %» приведены границы погрешности результата измерений посредством ИК при
доверительной вероятности Р=0,95, cosφ=0,5 (sinφ=0,87) ) и токе ТТ, равном 10 % от Iном.
4.Нормальные условия эксплуатации:
−
параметры питающей сети: напряжение - (220±4,4) В; частота - (50
±
0,5) Гц;
−
параметры сети: диапазон напряжения - (0,99 ÷ 1,01)U
н
; диапазон силы тока - (1,0 ÷ 1,2)I
н
; диапазон коэффициента мощности cos
ϕ
(sin
ϕ
) – 0,87(0,5); частота - (50
±
0,5) Гц;
−
температура окружающего воздуха: ТТ - от +15˚С до +35˚С;ТН- от +10˚С до +35˚С; счетчиков: в части активной энергии - от +21˚С до +25˚С,
в части реактивной энергии - от +18˚С до +22˚С; УСПД - от +15˚С до +25˚С;
−
относительная влажность воздуха - (70±5) %;
−
атмосферное давление - (750±30) мм рт.ст.
5.Рабочие условия эксплуатации:
для ТТ и ТН:
−
параметры сети: диапазон первичного напряжения - (0,9 ÷ 1,1)U
н1
; диапазон силы первичного тока (0,01 ÷ 1,2)I
н1
; коэффициент мощности cos
ϕ
(sin
ϕ
) - 0,5 ÷ 1,0(0,6 ÷
0,87); частота - (50
±
0,5) Гц;
−
температура окружающего воздуха - от
−
30˚С до +35˚С;
−
относительная влажность воздуха - (70±5) %;
−
атмосферное давление - (750±30) мм рт.ст.
Для электросчетчиков:
−
параметрысети:диапазонвторичногонапряжения-(0,9÷1,1)U
н2
;диапазонсилывторичноготока-тока(0,01÷1,2)I
н2
;
диапазон коэффициента мощности cos
ϕ
(sin
ϕ
) - 0,5 ÷ 1,0(0,6 ÷ 0,87); частота - (50
±
0,5) Гц;
−
магнитная индукция внешнего происхождения - 0,5 мТл;
−
температура окружающего воздуха - от +15˚С до +30˚С;
−
относительная влажность воздуха - (40-60) %;
−
атмосферное давление - (750±30) мм рт.ст.
Для аппаратуры передачи и обработки данных:
−
параметры питающей сети: напряжение - (220±10) В; частота - (50 ± 1) Гц;
−
температура окружающего воздуха - от +15˚С до +30˚С;
−
относительная влажность воздуха - (70±5) %;
−
атмосферное давление - (750±30) мм рт.ст.
6.Допускается замена измерительных трансформаторов и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у
перечисленных в Таблице 1, УСПД на однотипный утвержденного типа. Замена оформляется актом в установленном порядке. Акт хранится совместно с настоящим описанием
типа АИИС КУЭ ПС 220/110/10 кВ «Комсомолец» как его неотъемлемая часть.
11
Надежность применяемых в системе компонентов:
•
счетчик электрической энергии – средняя наработка на отказ не менее 120 000 ч, время
восстановления работоспособности не более 168 ч;
•
ИВКЭ – средняя наработка на отказ не менее 35 000 ч, время восстановления
работоспособности не более 168 ч;
•
шлюз Е-422 – средняя наработка на отказ не менее 50 000 ч;
•
УСПД - средняя наработка на отказ не менее 35 000 ч, среднее время восстановления
работоспособности 24 ч;
•
СОЕВ - коэффициент готовности Кг не менее 0,95, среднее время восстановления не
более 168 ч.
Установленный полный срок службы АИИС КУЭ ПС 220/110/10 кВ «Комсомолец» - не
менее 20 лет.
В АИИС КУЭПС 220/110/10 кВ «Комсомолец» используются следующие виды
резервирования:
- резервирование по двум интерфейсам опроса счетчиков;
- резервирование питания счетчиков, шлюзов Е-422, сервера АРМ ПС, УСПД;
-предусмотрена возможность автономного считывания измерительной информации со
счетчиков и визуальный контроль информации на счетчике;
- контроль достоверности и восстановление данных;
- наличие резервных баз данных;
- наличие перезапуска и средств контроля зависания;
- наличие ЗИП.
Регистрация событий:
•
журнал событий ИК:
-
отключение и включение питания;
-
корректировка времени;
-
удаленная и местная параметризация;
-
включение и выключение режима тестирования.
•
журнал событий ИВКЭ:
-
дата начала регистрации измерений;
-
перерывы электропитания;
-
потери и восстановления связи со счётчиками;
-
программные и аппаратные перезапуски;
-
корректировки времени в каждом счетчике.
Защищенность применяемых компонентов:
•
механическая защита от несанкционированного доступа и пломбирование:
−
привод разъединителя трансформаторов напряжения;
−
корпус (или кожух) автоматического выключателя в цепи трансформатора
напряжения, а так же его рукоятка (или прозрачная крышка);
−
клеммы вторичной обмотки трансформаторов тока;
−
промежуточные клеммники, через которые проходят цепи тока и напряжения;
−
испытательная коробка (специализированный клеммник);
−
крышки клеммных отсеков счетчиков;
−
крышки клеммного отсека УСПД.
•
защита информации на программном уровне:
−
установка двухуровневого пароля на счетчик;
−
установка пароля на УСПД;
−
защитарезультатовизмеренийприпередачеинформации
(возможность
12
использования цифровой подписи).
Глубина хранения информации:
•
электросчетчик – тридцатиминутный профиль нагрузки в двух направлениях, журнал
событий – не менее 35 суток;
•
ИВКЭ – результаты измерений, состояние объектов и средств измерений - не менее 35
суток;
•
Сервер АРМ ПС – результаты измерений, состояние объектов и средств измерений – не
менее 4 лет.
ЗНАК УТВЕРЖДЕНИЯ ТИПА
Знак утверждения типа наносится на титульные листы эксплуатационной документации на
систему автоматизированную информационно-измерительную коммерческого учета электрической
энергии ПС 220/110/10 кВ «Комсомолец» АИИС КУЭ ПС 220/110/10 кВ «Комсомолец»
КОМПЛЕКТНОСТЬ
Комплектность АИИС КУЭ ПС 220/110/10 кВ «Комсомолец» определяется проектной
документацией на систему. В комплект поставки входит техническая документация на систему и на
комплектующие средства измерений.
ПОВЕРКА
Поверка АИИС КУЭ ПС 220/110/10 кВ «Комсомолец» проводится по документу МИ 3000-
2006 «ГСИ. Системы автоматизированные информационно-измерительные коммерческого учета
электрической энергии. Типовая методика поверки».
Перечень основных средств поверки:
−
трансформаторынапряжения–всоответствиисГОСТ8.216-88
«ГСИ. Трансформаторы напряжения. Методика поверки» и/или МИ 2845-2003 «Измерительные
трансформаторы напряжения 6/√3… 35 кВ. Методика поверки на месте эксплуатации»,
МИ 2925-2005 «ГСИ. Измерительные трансформаторы напряжения 35 … 330/√3 кВ. Методика
поверки на месте эксплуатации с помощью эталонного делителя»;
−
трансформаторы тока – в соответствии с ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока.
Методика поверки»;
−
cчетчики серии ZMD – в соответствии с документом «Счетчики электрической энергии
многофункциональные серии Dialog ZMD и ZFD. Методика поверки», утвержденным ФГУП
«ВНИИМС 22 января 2007 г.;
−
средства поверки УСПД в соответствии с документом «Устройство сбора и передачи
данных TK16L для автоматизации измерений и учета энергоресурсов. Методика поверки».
АВБЛ.468212.041 МП, утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2007 г.;
−
переносной компьютер с ПО и оптический преобразователь для работы со счетчиками
системы и с ПО для работы с радиочасами МИР РЧ-01;
−
радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной
системы Global Positioning System (GPS).
Межповерочный интервал - 4 года.
НОРМАТИВНЫЕИТЕХНИЧЕСКИЕДОКУМЕНТЫ
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ Р 52323–2005 (МЭК 62053-22:2003) «Статические счетчики активной энергии классов
точности 0,2S и 0,5S».
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 52470-15 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности ОАО "Международный аэропорт Шереметьево" 2-я очередь с Изменением №1 | Нет данных | ООО "МонтажЭнергоСтрой", г.Иваново | 4 года | Перейти |
| 54903-13 | Система измерительная массового расхода (массы) воды Завода Бензинов ОАО "ТАИФ-НК" | Нет данных | ЗБ ОАО "ТАИФ-НК", г.Нижнекамск | 2 года | Перейти |
| 46441-10 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Техническая бумага" | Нет данных | ООО "Электропромсервис", г.Вологда | 4 года | Перейти |
| 58243-14 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) OOO "УЭМЗ" | Нет данных | ООО "ИСКРЭН", г.Москва | 4 года | Перейти |
| 82286-21 | Система измерений количества и параметров нефтегазоводяной смеси на (СИКНС) УПСВ "Северо-Каменская" АО "Самара-нефтегаз" | - | Акционерное общество "Самаранефтегаз" (АО "Самаранефтегаз"), г. Самара | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
