Номер госреестра:
41978-13
Наименование СИ:
Корректоры объема газа
Обозначение типа:
ЕК270
Производитель:
ООО "Эльстер Газэлектроника", г.Арзамас
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.07.2018
Описание типа:
-
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51550/3
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Корректоры объема газа ЕК270
Назначение средства измерений
Корректоры объема газа ЕК270 предназначены для измерения давления и температуры и
приведения объёма газа, измеренного счётчиком газа, к стандартным условиям с вычислением
коэффициента сжимаемости (Ксж) по ГОСТ 30319.2-2015 для природного газа или с учетом
подстановочного коэффициента сжимаемости (Ксж) для других неагрессивных, сухих газов
(в том числе, попутный нефтяной газ, аргон, азот, воздух).
Описание средства измерений
Принцип действия корректора основан на измерении значений рабочего объема (Vp),
давления (Р), температуры (Т) газа и вычислении стандартного объема (Vс) с использованием,
введенного либо вычисленного по ГОСТ 30319.2-2015 коэффициента сжимаемости «K
сж
».
Корректор предназначен для работы совместно со счётчиками объёма газа, имеющими
импульсный выходной сигнал, пропорциональный объёму газа в рабочих условиях, и
обеспечивает автоматический учёт потребления газа, а также контроль технологических
параметров, связанных с эксплуатацией измерительного комплекса.
Корректор обеспечивает работу со счётчиками:
a) Имеющими импульсный выходной сигнал:
- с весом импульса 0,01 м
3
, 0,1 м
3
, 1,0 м
3
, 10,0 м
3
и100 м
3
в диапазоне частот от 0 до 8 Гц.
- с весом импульса от 1 до 99999 импульсов на м
3
в диапазоне частот от 0 до 5 кГц.
б)Оборудованнымисчётнойголовойспозиционно-кодирующимустройством
(энкодером)
Корректор обеспечивает измерение параметров газа:
- давления в трубопроводе преобразователем абсолютного или избыточного давления;
- температуры газа встроенным термометром сопротивления платиновым по ГОСТ 6651-2009
с номинальной статической характеристикой преобразования (НСХ) 500П (Pt500).
Для контроля технологических параметров корректор обеспечивает измерения:
- перепада давления на счетчике газа преобразователем перепада давления;
- температуры окружающей среды встроенным термометром сопротивления c НСХ 500П
(Pt500);
Корректор выполнен с видом взрывозащиты «искробезопасная электрическая цепь»
уровня «ib» группы IIB, может устанавливаться во взрывоопасных зонах, и имеет маркировку
взрывозащиты 1ExibIIBT4.
Общий вид корректора объема газа ЕК270 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака
поверки, приведены на рисунке 2.
Рисунок 1 - Общий вид корректора объема газа ЕК270
Лист № 2
Всего листов 5

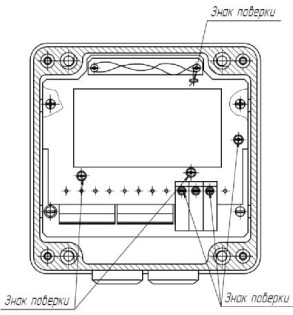

Рисунок 2 - Схема пломбировки от несанкционированного доступа,
обозначение мест нанесения знака поверки
Программное обеспечение
Программное обеспечение корректоров встроенное и является их неотъемлемой частью.
Конструкция корректоров ЕК270 исключает возможность несанкционированного влияния
на программное обеспечение корректоров и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Значение
ЕК270 V1.ХХ*
1.ХХ*
55519**
CRC16
_________
* - идентификационное наименование состоит из 2 частей: старшая часть (до точки)
номер версии метрологически значимой части ПО, младшая часть - номер версии
метрологически незначимой части.
** - контрольная сумма для метрологически значимой части.
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений абсолютного давления, МПа
Диапазон измерений перепада давления, кПа
Диапазон температур измеряемой среды,
°
С
Значение
от 0,08 до 7,5 включ.
от 0 до 1,6 включ.; от 0
до 2,5 включ.; от 0 до 4 включ.;
от 0 до 6,3 включ.; от 0
до 10 включ.; от 0 до 16 включ.;
от 0 до 25 включ.; от 0
до 40 включ.
от -23 до +60
Лист № 3
Всего листов 5
±
0,35
±
0,1
±
0,05
Значение
Наименование характеристики
Пределы допускаемой относительной погрешности, %:
- при измерении давления;
- при измерении температуры;
- при вычислении коэффициента коррекции, обуслов-
ленной реализацией алгоритмов;
- при приведении объёма, к стандартным условиям,
в диапазоне изменения параметров газа: температуры
от -23 до +60 °С и плотности от 0,668 до 1,0 кг/м
3
,
с учетом погрешности измерения давления,
температуры и вычисления коэффициента коррекции.
±
0,37
±
0,1
±
0,1
±1
Пределы основной приведенной погрешности
измерений перепада давления, %, не более
Пределы допускаемой дополнительной приведенной
погрешности перепада давления от изменения
температуры окружающей среды в диапазоне рабочих
температур на каждые 10
°
С, %
Пределы допускаемой абсолютной погрешности
измерений температуры окружающей среды,
°
С
Нормальные условия измерений:
- температура окружающей среды,
°
С
- относительная влажность, %
- атмосферное давление, кПа
20 ±5
80
от 96 до 104
7,2 (2 батареи 3,6 В)
Таблица 3 - Основные технические характеристики
Наименование характеристики
Сигнал от счетчика газа низкочастотный, Гц, не более
Сигнал от счетчика газа высокочастотный, кГц, не более
Значение
8
5
преобразования
сигнала
счетчика газа
Коэффициент
(НЧ), имп/м
3
0,01; 0,1; 1; 10; 100
преобразования
сигнала
счетчика газа
Коэффициент
(ВЧ), имп/м
3
от 1 до 99999
4
20
Дисплей: количество строк
количество символов в строке
Выходной импульсный сигнал:
- напряжение, В
- ток нагрузки, мА
- число одновременно подключенных каналов, шт.
Интерфейс
30
100
4
RS 232/RS485
оптический интерфейс
ГОСТ Р МЭК 61107
9±0,9
Параметры электрического питания:
- напряжение постоянного тока (встроенное), В
- напряжение постоянного тока (внешний
источник), В
Габаритные размеры счетчиков газа, мм, не более
- высота
- ширина
- длина
Trial, кг, не более
200
180
110
2,8
Лист № 4
Всего листов 5
Значение
Наименование характеристики
Условия эксплуатации:
- температура окружающей среды,
°
С:
- относительная влажность воздуха, %
- атмосферное давление, кПа
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
от -40 до +60
от 30 до 80
от 96 до 104
100000
12
Знак утверждения типа
наносится на шильдик методом фотопечати и на титульные листы эксплуатационной
документации - типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность корректоров объема газа ЕК270
Кол.Примечание
1
1
1
1 По заказу
1 По заказу
Наименование
Корректор ЕК270
Руководство по эксплуатации
Паспорт
Преобразователь перепада давления
Термопреобразователь для измерения темпера-
туры окружающей среды
Комплект монтажных частей (КМЧ)
1По заказу
Повеpка
осуществляется по документу ЛГТИ.407229.170 РЭ Приложение А руководства по эксплуата-
ции «Корректоры объема газа ЕК270. Методика поверки» с изменением №3, утвержденному
ФБУ «Нижегородский ЦСМ» 17.07.2017 г.
Основные средства поверки:
калибратор давления DPI 605 (Госреестр № 16347-09);
измеритель температуры многоканальный прецизионный МИТ8.10 (Госреестр № 19736-11);
термометр сопротивления платиновый вибропрочный эталонный ПТСВ-5-3 (Госреестр
№ 32777-06)
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых корректоров с требуемой точностью.
Знак поверки наносится методом давления на пломбу и специальную мастику
(термопластичную массу) и в паспорт в виде оттиска поверительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к корректорам
объема газа ЕК270
ГОСТ 30319.1-2015 Газ природный. Методы расчета физических свойств. Общие
положения
ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление
физических свойств на основе данных о плотности при стандартных условиях и содержании
азота и диоксида углерода
Технические условия ТУ 4213-032-48318941-2009 (ЛГТИ.407229.170 ТУ)
Лист № 5
Всего листов 5
Изготовитель
Общество с ограниченной ответственностью «ЭЛЬСТЕР Газэлектроника»
(ООО «ЭЛЬСТЕР Газэлектроника»)
ИНН 5243013811
Адрес: 607224 Россия, г. Аpзамас, Нижегоpодская обл., ул. 50 лет ВЛКСМ, д.8а
Тел.: (83147) 7-98-00, 7-98-14; Факс: ( 83147) 7-22-41
Web-сайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Нижегородской области»
Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1
Тел.: (831) 428-78-78, факс (831) 428-57-48
E-mail:
Аттестат аккредитации ФБУ «Нижегородский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30011-13 от 27.11.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
