Номер госреестра:
41963-09
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
EGK 300
Производитель:
Фирма "PFIFFNER Instrument Transformers Ltd.", Швейцария
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.12.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 37009
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения EGK 300
Назначение средства измерений
Трансформаторы напряжения EGK 300 предназначены для передачи сигнала
измерительной информации измерительным приборам и/или устройствам защиты и
управления в установках переменного тока промышленной частоты в электросетях 220 кВ,
применяются в КРУЭ с газовой изоляцией .
Описание средства измерений

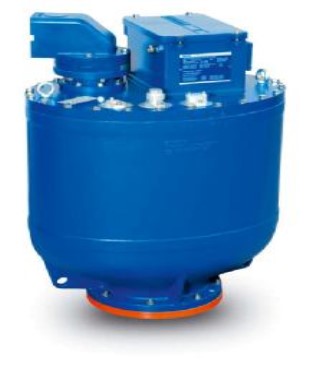

Трансформаторы напряжения типа EGK 300 представляют собой масштабные
преобразователи индуктивного типа, размещенные в баке, заполненном элегазом или смесью
газов. Каждый трансформатор имеет одну первичную
обмотку и до трех вторичных обмоток – измерительных
и/или защитных. Сердечники трансформаторов набраны из
листов трансформаторной стали квадратного сечения и
имеют низкие потери. Активная часть трансформаторов
помещена в бак, изготовленный из алюминиевого сплава.
Плотность газа в баке контролируется специальным
монитором плотности. Для обеспечения безопасности
предусмотрены предохранительные клапаны с разрывной
мембраной. Первичные обмотки вводятся в бак через
изоляционную перегородку из литой эпоксидной смолы.
Выводы вторичных обмоток подключены к клеммам
распределительной контактной коробки, помещенной на
корпусе трансформатора. Крышка коробки пломбируется
для предотвращения несанкционированного доступа
.
Метрологические и технические характеристики
220/
Ö
3
0,1/
Ö
3
0,1
- номинальное первичное напряжение, кВ
- номинальное вторичное напряжение, кВ
для измерительных обмоток
для защитных обмоток
- вторичные нагрузки (В∙А)/ классы точности
для измерительных обмоток
для защитных обмоток
- предельная мощность, В∙А
- номинальная частота, Гц
- trial не более, кг
- габаритные размеры, мм
(5-200)/0,2; (5-200)/ 0,5; (5-200)/ 1,0
(5-200)/ 3P
2000
50
300
545x735x1051
Климатическое исполнение У3 по ГОСТ 15150-69 в диапазоне от минус 25 до плюс 40
°
С.
Знак утверждения типа
наносится на паспорт типографским способом.
Лист № 2
Всего листов 3
Комплектность средства измерений
Трансформатор напряжения - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт – 1 экз.
Поверка
осуществляется по ГОСТ 8.216-2011 " ГСИ. Трансформаторы напряжения. Методика
поверки". Основные средства поверки:
-ТрансформаторнапряженияэталонныйNVOS,номинальныепервичные
напряжения 220/√3, класс точности 0,01.
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая
погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Cведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы напряжения
EGK 300» фирмы “PFIFFNER Instrument Transformers Ltd.”, Швейцария
Нормативныедокументы,устанавливающиетребованияктрансформаторам
напряжения EGK 300:
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки".
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при осуществление торговли и при учете количества энергетических ресурсов;
- при выполнении работ по оценке соответствия продукции и иных объектов
обязательным требованиям в соответствии с законодательством Российской Федерации о
техническом регулировании.
Изготовитель
Фирма “PFIFFNER Instrument Transformers Ltd.”, Швейцария.
Адрес : Lindenplatz 254, CH – 5042 Hirschthal/ Switzerland
Телефон +(41) 62 739 28 28, факс +(41) 62 739 28 10
Заявитель
ООО «Центр стандартизации и сертификации высоковольтного электрооборудования
и полупроводниковых приборов» (ООО «Ц СВЭП»)
Адрес: 111250, Москва, Красноказарменная ул., 12
Лист № 3
Всего листов 3
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«
»
2014 г.
