Номер госреестра:
41934-09
Наименование СИ:
Сигнализаторы метана
Обозначение типа:
СМС-8
Производитель:
ЗАО "ПО "Электроточприбор", г.Омск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.12.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 36982
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 299 от 21.03.2016 г.)
Сигнализаторы метана СМС-8
Назначение средства измерений
Сигнализаторы метана СМС-8 (далее – сигнализаторы), совмещённые с шахтными
головными светильниками, переносные, предназначены для индивидуального автоматического
измерения объемной доли метана в атмосфере горных выработок, выдачи звуковой или
световой сигнализации при превышении заданного уровня объёмной доли метана и
индивидуального освещения рабочего места.
Описание средства измерений
Принцип действия сигнализаторов – термохимический, основанный на беспламенном
сжигании метана на рабочем элементе сенсора, с использованием мостового метода измерения.
Работа сигнализатора осуществляется аппаратно-программным способом с использованием
микропроцессора. Сенсор питается стабильным током от стабилизатора тока, управляемого
микропроцессором.
Появление метана приводит к изменению сопротивления рабочего резистора сенсора и
разбалансировкемостовойсхемы.Напряжениесвыходамоста,пропорциональное
концентрации метана в измеряемой среде, через усилитель поступает на вход микропроцессора,
где измеряется, сравнивается с заданными значениями и с выхода микропроцессора выдаются
сигналы управления соответствующей сигнализацией.
Сигнализаторыимеютследующиеисполнения:СМС-8.1,СМС-8.2,СМС-8Р,
СМС-8РМ.
Конструктивно сигнализаторы состоят:
- СМС-8.1 – из фары светильника, соединенной кабелем с блоком питания; в фаре
расположен сенсор и электронный блок;
- СМС-8.2, СМС-8Р, СМС-8РМ – из фары светильника, в которой расположен сенсор,
соединенной кабелем с блоком питания, в отдельном отсеке которого размещен электронный
блок.
Блок питания сигнализаторов представляет собой перезаряжаемую аккумуляторную
батарею. Для подключения внешнего зарядного устройства предусмотрены зарядные контакты.
СигнализаторыметанаСМС-8Р,СМС-8РМкомплектуютсяустройствами
радиооповещения для обеспечения функционирования в составе систем аварийно-вызывного
оповещения, позиционирования и табельного учета горнорабочих.
Калибровка и задание порога срабатывания сигнализатора производится с помощью
пульта программирования.
Сигнализаторы относят к группе I, имеют уровень взрывозащиты «очень высокий» Ma
(особовзрывобезопасный РО) по ГОСТ Р МЭК 60079-0-2011 с маркировкой взрывозащиты
РО Ex ia s I Ma Х соответственно.
Степень защиты от внешних воздействий по ГОСТ 14254-96:
- сигнализаторов — IP54;
- сенсора – IP51.
Внешний вид и схема пломбирования сигнализаторов приведены на рисунках 1 и 2
соответственно.
Лист № 2
Всего листов 5
а)б)в)

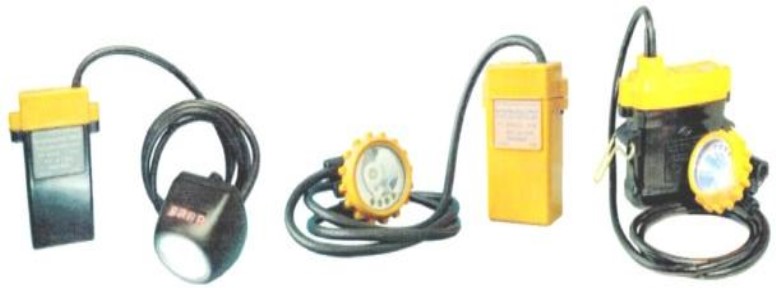

Рисунок 1 – Внешний вид сигнализаторов: а) – СМС-8.1; б) – СМС-8.2, СМС-8Р; в) – СМС-8РМ
а)б)

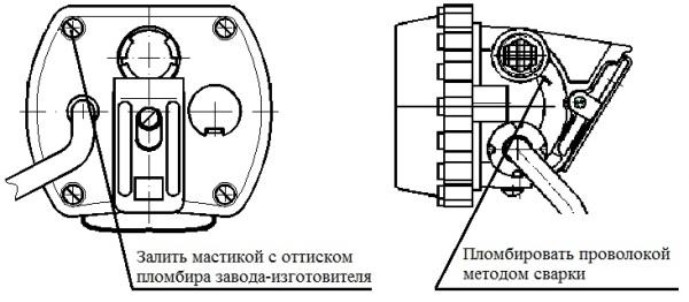

Рисунок 2 – Схема пломбирования: а) – СМС-8.1; б) – СМС-8.2, СМС-8Р, СМС-8РМ
Программное обеспечение
Внутреннее программное обеспечение записано в микропроцессоре и предназначено
для сбора и обработки данных от первичного преобразователя и управления работой
сигнализации.
Идентификационные данные программного обеспечения приведены в таблице 1.
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
Таблица 1
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Основная программа:
CMC8.hex
номер версии не ниже1.0
CRC16: 0xА252
Уровень защиты программного обеспечения и измерительной информации в
соответствии с Р 50.2.077-2014 – «высокий».
Метрологические и технические характеристики
Основные метрологические технические характеристики сигнализаторов приведены в
таблице 2.
Лист № 3
Всего листов 5
1,0
1,0
0,5
78,0x65,0х71,0
84,0х35,5х123,5
84,0х82,0х75,0
87,0х66,0х125,0
Значение
от 0,0 до 2,5
от 0,5 до 2,0
±0,2
0,7
0,7
12
10
72
3,7
0,45
84,0х82,0х75,0
140,0х51,0х152,0
0,50
0,65
0,80
1,10
10 000
3
Таблица 2
Наименование характеристики
Диапазон измерений объемной доли метана, %
Диапазон задания уставки (порога срабатывания сигнализации), %
объемной доли метана
Пределы допускаемой основной абсолютной погрешности измерения
и срабатывания, % объемной доли метана
Пределы допускаемой дополнительной погрешности, вызванной
изменением условий эксплуатации, в долях от пределов основной
абсолютной погрешности:
-от изменения температуры окружающей среды в диапазонах от
(20±5) °С до минус 10 °С и от (20±5) °С до плюс 40 °С на каждые 10 °С
-от изменения относительной влажности окружающей среды от
(30-80) % до 100 % при температуре 35 °С на каждые 10 %
-от изменения пространственного положения фары на угол 90° от
вертикальной оси в любом направлении
-от изменения скорости движения метано-воздушной смеси до 8 м/с
на каждые 4 м/с
-от влияния содержания углекислого газа в объемных долях до 2 %
Время срабатывания сигнализации, с, не более
Время прогрева, мин, не более
Время непрерывной работы без калибровки (стабильность),
ч, не менее
Номинальное напряжение питания, В
Ток потребления, А, не более
Габаритные размеры, мм, не более:
- СМС-8.1
- фары
- контейнера батареи
- СМС-8.2, СМС-8Р
- фары
- контейнера батареи
- СМС-8РМ
- фары
- контейнера батареи
Масса, кг, не более
- СМС-8.1
- СМС-8.2
- СМС-8Р
- СМС-8РМ
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
Условия эксплуатации:
- диапазон температур окружающей среды, °С
- относительная влажность при температуре 35 °С, %
- диапазон атмосферного давления, кПа
от минус 10 до плюс 40
до 100
от 87,8 до 119,7
Лист № 4
Всего листов 5
Сигнализаторы обеспечивают:
- звуковую или световую сигнализацию о готовности к работе, об исправности
сигнализатора, о неисправности цепей сенсора, о превышении заданного порога срабатывания,
о превышении порога срабатывания на 0,5% объемных долей метана;
- сигнализацию о разряде батареи и отключение батареи;
- прием (запись) с пульта программирования сигнализатора: команды калибровки
нуля, значения калибровочного числа, команды выбора вида сигнализации (звуковой или
световой), значения уставки порога срабатывания;
- вывод (считывание) на табло пульта: результата измерения концентрации метана,
напряжения аккумуляторной батареи, значения заданного в сигнализаторе порога срабатывания
(значение уставки), номер сигнализатора и другие параметры, используемые при настройке в
производстве и после ремонта.
Знак утверждения типа
наносится на табличку корпуса контейнера батареи сигнализаторов и на титульные trial
руководствапоэксплуатации3ПБ.522.006 РЭ,3ПБ.522.006-02 РЭиформуляров
3ПБ.522.006 ФО, 3ПБ.522.006-01 ФО,3ПБ.522.006-02 ФОсигнализаторов типографским
способом.
Комплектность средства измерений
Комплектность сигнализаторов приведена в таблице 3.
1 экз.
Таблица 3
НаименованиеОбозначение
Сигнализатор метана СМС-8
Пульт программирования и паспорт на пульт* -
3ПБ.522.006 РЭ
Количество
1 шт.
1 комплект
1 экз. на 36
сигнализаторов
Руководство по эксплуатации
3ПБ.522.006-02 РЭ
3ПБ.522.006 ФО
Формуляр 3ПБ.522.006-01 ФО
3ПБ.522.006-02 ФО
Комплект инструмента и принадлежностей-
1 комплект на 36
сигнализаторов
2 шт.
2 шт.
Комплект монтажных частей**:
- планка-
- винтВ.М3-6g x 8.48.016
Примечания:
* – количество пультов на партию определяется при заказе
** – поставляются одной упаковкой на партию до 36 шт.
Поверка
осуществляется по методике поверки «Сигнализатор метана СМС-8. Методика поверки»,
изложенной в приложении А руководств по эксплуатации 3ПБ.522.006 РЭ, 3ПБ.522.006-02 РЭ,
утверждённой ГЦИ СИ ФГУ «Омский ЦСМ» 07.09.2009 г.
В перечень основного поверочного оборудования входят:
- государственные стандартные образцы поверочных газовых смесей: ГСО 3905-87,
ГСО 4272-88: номинальные значения объемной доли СН
4
: 1,2 %, 2,2 %; разряд 1;
- секундомер СОП пр-2а-5: класс точности 3.
Знак поверки, выполненный в виде оттиска поверительного клейма, наносится в паспорт
сигнализаторов.
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
Принципработысигнализаторовприведенвдокументе3ПБ.522.006 РЭ
(3ПБ.522.006-02 РЭ) «Сигнализаторы метана СМС-8. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к сигнализаторам
метана СМС-8
1. ГОСТ 8.578-2014 «ГСИ.Государственнаяповерочная схема длясредств измерения
содержания компонентов в газовых средах».
2. ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)»
3. ГОСТ 22782.3-77 «Электрооборудованиевзрывозащищённоесоспециальнымвидом
взрывозащиты. Технические требования и методы испытаний».
4. ГОСТ 24032-80 «Приборы шахтные газоаналитические. Общие технические требования.
Методы испытаний»
5. ГОСТ Р 52350.29.1-2010 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие
технические требования и методы испытаний газоанализаторов горючих газов»
6. ГОСТ Р МЭК 60079-0-2011 «Взрывоопасныесреды.Часть0.Оборудование.Общие
требования»
7. ГОСТ Р МЭК 60079-11-2010 «Взрывоопасныесреды.Часть11.Искробезопасная
электрическая цепь «i»»
8. ТУ 4215-036-71064713-2008 «Сигнализаторы метана СМС-8.Технические условия».
Изготовитель
Закрытое акционерное общество «Производственное объединение «Электроточприбор»
(ЗАО «ПО «Электроточприбор»)
Юридический адрес: 644046, г. Омск, ул. Учебная, 199 «Б»
Почтовый адрес: 644042, г. Омск, пр. К. Маркса, 18
ИНН 5506052891
Испытательный центр
Государственный центр испытаний средств измерений Федерального бюджетного
учреждения «Государственный региональный центр стандартизации, метрологии и испытаний
в Омской области» (ГЦИ СИ ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, 117-А
Аттестат аккредитации ГЦИ СИ ФБУ «Омский ЦСМ» по проведению испытаний
средств измерений в целях утверждения типа № 30051-11 от 01.06.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ________________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 23480-02 | Сигнализаторы-анализаторы газов | ДОЗОР | ООО "НПП "ОРИОН", Украина, г.Харьков | 1 год | Перейти |
| 11729-89 | Сигнализаторы газа бытовые | Х22 | ПО "Электроточприбор", г.Омск | Нет данных | Перейти |
| 60216-15 | Сигнализаторы | ИЛЗ | ЗАО "Спецприбор", г.Тула | 1 год | Перейти |
| 8264-81 | Сигнализаторы термохимические | СТХ-6 | Нет данных | Нет данных | Перейти |
| 15821-96 | Сигнализаторы опасных концентраций горючих и токсичных газов | 5701/ 910/911 | Фирма "Zellweger Analytics Ltd./Sieger", Великобритания | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
