Приложение к свидетельству № 36946

об утверждении типа средств измерений

Лист № 1

Всего листов 23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

(в редакции, утвержденной приказом Росстандарта № 2750 от 19.11.2019 г.)

Аппаратура виброконтроля СВКА 2

Назначение средства измерений

Аппаратура виброконтроля СВКА 2 (далее аппаратура) предназначена для непрерывного

измерения абсолютной и относительной вибрации, линейного перемещения, а также углового

положения и скорости вращения ротора и формирования сигналов предупреждения о

достижении порогового уровня.

Описание средства измерений

Принцип действия аппаратуры основан на преобразовании значений измеряемой

величины в электрический сигнал и последующей его обработке.

Входящиевсоставаппаратурыизмерительныеканалыпозволяютизмерять

виброускорение (мгновенное значение), виброскорость (СКЗ и мгновенное значение),

виброперемещение (размах), осевое перемещение и относительное расширение, а также

скорость вращения, угол наклона и рассчитывать эксцентриситет.

Аппаратура выполняет следующие основные функции: измерение текущих значений;

отображение результатов измерений; обработку и анализ результатов измерений; управление

режимами работы измерительных каналов; двухсторонний обмен данными с системой верхнего

уровня по согласованному протоколу обмена; контроль и выдачу информации об исходном

состоянии сигнала в систему защиты.

Аппаратура имеет гибкую архитектуру исполнения и в зависимости от функционального

назначения при заказе уточняется состав, исполнение и количество измерительных каналов. По

способу крепления устройство имеет три базовых варианта исполнения: СВКА 2К с установкой

вторичных блоков в шасси; СВКА 2М с креплением вторичных блоков на din-рейку; СВКА 2Р с

установкойвторичныхблоковвовзрывозащищенномкорпусеиобъединениемв

распределенную цеховую систему сбора данных.

Аппаратура может дополняться системой сбора данных с функциями вибромониторинга,

включающей блоки контроллера и шкаф станции сбора данных. Блоки контроллера могут

устанавливаться во взрывозащищенных корпусах. Блоки контроллера отличаются модулем

сбора, выполненным на основе системы Compact RIO (шасси cRIO 9101, контроллер cRIO 9012,

модуль аналогового ввода cRIO 9205, модуль дискретного вывода cRIO 9476, модуль

дискретного ввода cRIO 9421, модуль интерфейсный cRIO 9871) National Instruments, USA, или

крейтовой системы LTC производства ЗАО L-Card, Россия.

Аппаратура предназначена для работы с пьезоэлектрическими вибропреобразователями

АНС 066-02, АНС 260-01, АВС 070-01 и АВС 059, с вихретоковыми датчиками близости ДБ2-

04, ДБ2-05, ДБ2-08, ДБ2-12, ДБ2-18 и ДБ2-26, с вихретоковыми датчиками перемещения ДП1 и

ДП2, с вихретоковыми датчиками линейных перемещений ДПЛ-40, ДПЛ-80, ДПЛ-120, ДПЛ-

160 и ДПЛ-320, вихретоковыми датчиками наклона ДБУ.

Модификации СВКА 2/24, СВКА 2/25, СВКА 2/34 имеют невзрывозащищенное

исполнение.

При взрывозащищенном исполнении аппаратуры вторичные блоки имеют маркировку

«Exib IIA», для модификации СВКА 2Р 1Exd IIВ T5 или 1Ex e IIT5- для взрывозащищенного

корпуса.

Нормирующие усилители (коробки распределительные, блоки согласования) и датчики

имеют маркировку «1Ex ib IIAТ3».

Внешний вид пьезоэлектрических вибропреобразователей серий АНС и АВС приведен

на рисунке 1.

Лист № 2

Всего листов 23

АНСАВС

Рисунок 1- Внешний вид пьезоэлектрических вибропреобразователей серий АНС и АВС

вихретоковых

датчиков

Внешний видвихретоковых датчиков близости серии ДБ2,

перемещения серии ДП,вихретоковых датчиков наклона ДБУ и

линейных перемещений серии ДПЛ приведен на рисунке 2.

ДБ2ДПДБУДПЛ

Рисунок 2- Внешний вид вихретоковых датчиков близости серии ДБ2, вихретоковых

датчиков перемещения серии ДП, вихретоковых датчиков наклона ДБУ и вихретоковых

датчиков линейных перемещений серии ДПЛ

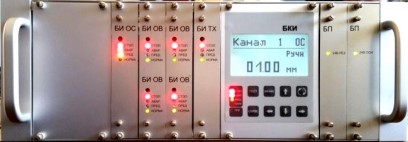

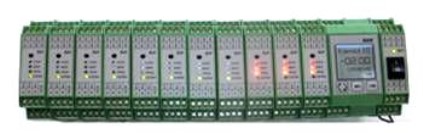

Внешний вид аппаратуры виброконтроля СВКА 2К и СВКА 2М приведен на рисунке 3.

СВКА 2КСВКА 2М

Рисунок 3- Внешний вид аппаратуры виброконтроля СВКА 2К и СВКА 2М

Лист № 3

Всего листов 23

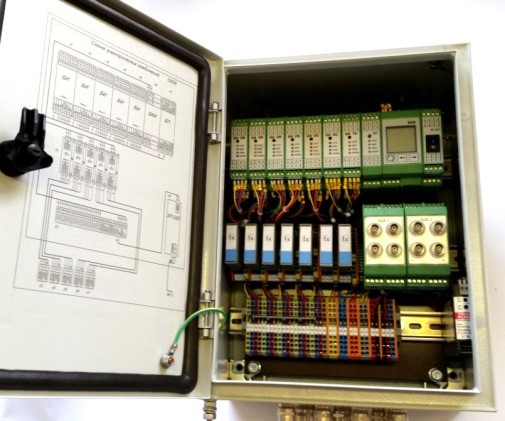

Внешний вид аппаратуры виброконтроля СВКА 2Р приведен на рисунке 4.

Метрологические и технические характеристики

Наименование характеристики

Значение

- абсолютной вибрации

- осевого сдвига

- относительного расширения

- искривления вала

- относительного виброперемещения

- скорости вращения

- углового положения

- линейного перемещения

СВКА 2

ВУСВКА 2/05

Типы измерительных каналов:

- виброускорения

- виброскорости

ВССВКА 2/06, СВКА 2/26

АВСВКА 2/07, СВКА 2/27

ОССВКА 2/01, СВКА 2/21

ТР СВКА 2/03

ИВСВКА 2/04, СВКА 2/24

ОВСВКА 2/11, СВКА 2/23

ТХСВКА 2/12, СВКА 2/22

УП СВКА 2/25

ЛПСВКА 2/34

486×132×335

23×75×110

110×х75×110

110×75×110

46×75×110

115×64×34

2000×600×600

Габаритные размеры вторичных блоков, мм:

шасси СВКА 2К

БИ СВКА 2М

БКИ СВКА 2М

БП СВКА 2М

БК СВКА 2Р

шкаф ССД

Масса, кг:

шасси СВКА 2К

блока вторичного СВКА 2М

БК СВКА 2Р

шкаф ССД

Напряжение питания, В

24

8,0

0,2

18,0

280,0

220

+2

+

,

2

4

2

-3

-

,

3

6

3

Лист № 4

Всего листов 23

Значение

±5

±0,2

±(0,09 или 0,14)

СВКА 2/05

Наименование характеристики

Тип датчиков (вибропреобразователей)

АНС 066-02, АНС 260-01 (АНС 260-01Т),

АВС 070-01, АВС 059

Диапазон измерений мгновенных

значений виброускорения, м/с

2

от 10 до 1000

от 10 до 1000; от 30 до 400; от 10 до 10000

Диапазоны рабочих частот, Гц

Пределы допускаемой основной

относительной погрешности измерений

виброускорения на базовой частоте

64Гц, %

Неравномерность амплитудно-

частотной характеристики, дБ, не более

±2

Уровень шума (СКЗ) от диапазона

измерений, %, не более1

5,0±0,75

15,0±2,25

1,0±0,15

0,5±0,07

Коэффициенты преобразования

вибропреобразователей, пКл/(м·с

-2

):

АНС 066-02Н, АВС 070-01

АНС 066-02В

АНС 260-01

АНС 260-01Т; АВС 059

Пределы допускаемой относительной

погрешности срабатывания

сигнализации, %

Пределы допускаемой дополнительной

погрешности измерений

виброускорения, вызванной изменением

температуры окружающего воздуха (в

зависимости от типа

вибропреобразователя), %/ºС

Сопротивление изоляции, МОм, не

менее

20

от минус 60 до 200/230/400/500/600

от минус 50 до 65

от минус 40 до 65

Ø20×27 на фланце Ø40

Ø20×14,8 на фланце Ø40

Ø20×38 на фланце Ø40

Ø14×30 на фланце Ø26

Ø20×69

Условия эксплуатации:

диапазоны рабочих температур,

о

С:

вибропреобразователи (в зависимости от

типа)

нормирующий усилитель (НУ)

вторичные блоки

Габаритные размеры, мм:

АНС 066-02,

АВС 070-01

АНС 260-01

АВС 059

нормирующий усилитель (НУ)

Масса, кг:

АНС 066-02, АВС 070-01

АНС 260-01

АВС 059

нормирующий усилитель (НУ)

0,10

0,15

0,06

0,2

Лист № 5

Всего листов 23

Значение

±5

±0,2

±(0,09 или 0,14)

СВКА 2/06

Наименование характеристики

Тип датчиков (вибропреобразователей)

АНС 066-02, АНС 260-01 (АНС 260-01Т),

АВС 070-01, АВС 059

Диапазоны измерений виброскорости,

мм/с:

– СКЗ

от 0,5 до 15; от 1 до 25; от 1,5 до 50; от 3 до 100

от 0,7 до 21; от 1,4 до 37; от 2,1 до 70; от 4,2 до 140

от 10 до 1000; от 30 до 400; от 10 до 10000

±2

1

5,0±0,75

15,0±2,25

1,0±0,15

0,5±0,07

20

от минус 60 до 200/230/400/500/600

от минус 50 до 65

от минус 40 до 65

Ø20×27 на фланце Ø40

Ø20×14,8 на фланце Ø40

Ø20×38 на фланце Ø40

Ø14×30 на фланце Ø26

Ø20×69

– мгновенное значение

Диапазоны рабочих частот, Гц

Пределы допускаемой основной

относительной погрешности

измерений виброскорости на базовой

частоте 64 Гц, %

Неравномерность амплитудно-

частотной характеристики, дБ, не более

Уровень шума (СКЗ) от диапазона

измерений, %, не более

Коэффициенты преобразования

вибропреобразователей, пКл/(м·с

-2

):

АНС 066-02Н, АВС 070-01

АНС 066-02В

АНС 260-01

АНС 260-01Т; АВС 059

Пределы допускаемой относительной

погрешности срабатывания

сигнализации, %

Пределы допускаемой дополнительной

погрешности измерений

виброскорости, вызванной изменением

температуры окружающего воздуха (в

зависимости от типа

вибропреобразователя), %/ºС

Сопротивление изоляции, МОм, не

менее

Условия эксплуатации:

диапазоны рабочих температур,

о

С:

вибропреобразователи (в зависимости

от типа)

нормирующий усилитель (НУ)

вторичные блоки

Габаритные размеры, мм:

АНС 066-02,

АВС 070-01

АНС 260-01

АВС 059

нормирующий усилитель (НУ)

Масса, кг:

АНС 066-02, АВС 070-01

АНС 260-01

АВС 059

нормирующий усилитель (НУ)

0,10

0,15

0,06

0,2

Лист № 6

Всего листов 23

от 10 до 1000

от 0,5 до 15; от 1 до 25; от 1,5 до 50; от 3 до 100

от 0,7 до 21; от 1,4 до 37; от 2,1 до 70; от 4,2 до 140

от 10 до 125; от 15 до 250; от 30 до 1000

±5

±2

5,0±0,75

15,0±2,25

1,0±0,15

0,5±0,07

±0,2

±(0,09 или 0,14)

Значение

АНС 066-02, АНС 260-01 (АНС 260-01Т),

АВС 070-01, АВС 059

СВКА 2/07

Наименование характеристики

Тип датчиков

(вибропреобразователей)

Диапазоны измерений:

виброускорения (мгн.), м/с

2

виброскорости, мм/с:

– СКЗ

– мгновенное значение

- размаха виброперемещения, мкм

Диапазоны рабочих частот, Гц

от 10 до 1000; от 30 до 400; от 10 до 10000

Пределы допускаемой основной

относительной погрешности при

измерениях характеристик вибрации

на базовой частоте 64 Гц, %

Неравномерность амплитудно-

частотной характеристики, дБ, не

более

1

Уровень шума (СКЗ) от диапазона

измерений, %, не более

Коэффициенты преобразования

вибропреобразователей, пКл/(м·с

-2

):

АНС 066-02Н, АВС 070-01

АНС 066-02В

АНС 260-01

АНС 260-01Т; АВС 059

Пределы допускаемой

относительной погрешности

срабатывания сигнализации, %

Пределы допускаемой

дополнительной погрешности при

измерениях характеристик вибрации,

вызванной изменением температуры

окружающего воздуха (в

зависимости от типа

вибропреобразователя), %/ºС

20

от минус 60 до 200/230/400/500/600

от минус 50 до 65

от минус 40 до 65

Ø20×27 на фланце Ø40

Ø20×14,8 на фланце Ø40

Ø20×38 на фланце Ø40

Ø14×30 на фланце Ø26

Ø20×69

Сопротивление изоляции, МОм, не

менее

Условия эксплуатации:

диапазоны рабочих температур,

о

С:

вибропреобразователи (в

зависимости от типа)

нормирующий усилитель (НУ)

вторичные блоки

Габаритные размеры, мм:

АНС 066-02,

АВС 070-01

АНС 260-01

АВС 059

нормирующий усилитель (НУ)

Масса, кг:

АНС 066-02, АВС 070-01

АНС 260-01

АВС 059

нормирующий усилитель (НУ)

0,10

0,15

0,06

0,2

Лист № 7

Всего листов 23

±0,2

от 0 до 10000

от минус 40 до 200

от 50 до 65

от минус 40 до 65

СВКА 2/01 и СВКА 2/21

Наименование характеристики

Типа датчиков

Тип канала

Значение

ДБ2-04; ДБ2-05; ДБ2-08; ДБ2-12; ДБ2-26;

осевое смещение

ДБ2- ДБ2-

04 05

±0,25±0,5

ДБ2- ДБ2- ДБ2- ДБ2- ДБ2-

08 08 12 18 26

±1 ±1,5 ±2 ±4 ±5

Диапазоны измерений смещения,

мм

Диапазон рабочих частот, Гц

от 0 до 1

±0,01±0,02

±0,03±0,05±0,07

±0,15±0,2

0,15

±0,02±0,04

±0,06±0,08±0,1

±0,25±0,25

32±3,2

16±1,6

8±0,8; 5,33±0,53

4±0,4

2±0,2

1,6±0,16

±0,5

±3

Пределы допускаемой основной

абсолютной погрешности

измерений смещения, мм

Пределы допускаемой

относительной погрешности

срабатывания сигнализации, %

Уровень шума (СКЗ) от диапазона

измерений, %, не более

Пределы допускаемой

дополнительной абсолютной

погрешности измерений

смещения, вызванной изменением

температуры окружающего

воздуха, мм

Коэффициенты преобразования

датчиков, мА/мм:

ДБ2-04

ДБ2-05

ДБ2-08

ДБ2-12

ДБ2-18

ДБ2-26

Диапазон рабочих частот

вихретоковых датчиков совместно

с нормирующим усилителем, Гц

Неравномерность амплитудно-

частотной характеристики

вихретоковых датчиков совместно

с нормирующими усилителями в

диапазонах частот, дБ:

от 10 до 500 Гц включ.

св. 500 до 10000 Гц включ.

Условия эксплуатации:

диапазоны рабочих температур,

о

С:

датчики

нормирующие усилители (НУ)

вторичный блок

Габаритные размеры, мм:

ДБ2-04

ДБ2-05

ДБ2-08

ДБ2-12

ДБ2-18

ДБ2-26

нормирующий усилитель (НУ)

Ø5×30 (длина корпуса по заказу)

Ø8×40 (длина корпуса по заказу)

Ø10×50 (длина корпуса по заказу)

Ø14,5×70 (длина корпуса по заказу)

Ø27×90 (длина корпуса по заказу)

Ø30×100 (длина корпуса по заказу)

Ø20×69

Лист № 8

Всего листов 23

Значение

Наименование характеристики

Масса, кг:

ДБ2-04

ДБ2-05; ДБ2-08

ДБ2-12; ДБ2-26

ДБ2-18

нормирующий усилитель (НУ)

0,1

0,2

0,3

0,5

0,2

±0,2

ДП1

ДП2

4,32±0,43

1,78±0,18

1,45±0,14

СВКА 2/03

Наименование характеристики

Типа датчиков

Тип канала

Значение

ДБ2-12; ДП1; ДП2

относительное расширение

ДБ2-ДП1ДП2

12

Диапазоны измерений смещений, мм отототототот

минус минус минус минус минус минус

1,5 до 4 до 4 до 3 до 3 до 4 до

плюс плюс плюс плюс плюс плюс

2,2 5 7 15 23 32

от 0 до 1

±0,12±0,4

±0,8±1,0±1,6±2,5

0,15

±0,14±0,5

±1,0±1,5±2,0±3,5

Диапазон рабочих частот, Гц

Пределы допускаемой основной

абсолютной погрешности измерений

смещений, мм

Пределы допускаемой относительной

погрешности срабатывания

сигнализации, %

Уровень шума (СКЗ) от диапазона

измерений, %, не более

Пределы допускаемой

дополнительной абсолютной

погрешности измерений смещений,

вызванной изменением температуры

окружающего воздуха, мм

Коэффициенты преобразования

датчиков, мА/мм:

ДБ2-12

0,89±0,09

0,62±0,06

0,44±0,04

Условия эксплуатации:

диапазоны рабочих температур,

о

С:

датчики

вторичный блок

нормирующие усилители (НУ)

от минус 40 до 200

от 50 до 65

от минус 40 до 65

Лист № 9

Всего листов 23

Значение

75×50

97×50

Ø14,5×70 (длина корпуса по заказу)

Ø20×69

Наименование характеристики

Габаритные размеры, мм:

ДП1

ДП2

ДБ2-12

нормирующие усилители (НУ)

Масса, кг:

ДП1

ДП2

ДБ2-12

нормирующие усилители (НУ)

0,3

0,4

0,3

0,2

±0,2

СВКА 2/34

Наименование характеристики

Типа датчиков

Тип канала

Значение

ДПЛ-40; ДПЛ-80; ДПЛ-120; ДПЛ-160; ДПЛ-320

линейное перемещение

Диапазоны измерений линейного

перемещения, мм

ДПЛ-40ДПЛ-80ДПЛ-ДПЛ-ДПЛ-

120 160 320

от 0 доот 0 доот 0 доот 0 доот 0 до

40 80 120 160 320

от 0 до 1

±2,0±3,0±4,0±5,0

0,20,130,10,05

0,15

±4,0±6,0±8,0±12,0

Диапазон рабочих частот, Гц

Пределы допускаемой основной

абсолютной погрешности измерений±1,0

линейного перемещения, мм

Коэффициенты преобразования

датчика, мА/мм0,4

Пределы допускаемой относительной

погрешности срабатывания

сигнализации, %

Уровень шума (СКЗ) от диапазона

измерений, %, не более

Пределы допускаемой

дополнительной абсолютной

погрешности измерений линейного±2,0

перемещения, вызванной изменением

температуры окружающего воздуха,

мм

Условия эксплуатации:

диапазоны рабочих температур,

о

С:

датчики

вторичный блок

от минус 40 до 200

от минус 40 до 65

Лист № 10

Всего листов 23

Значение

80х20

160х25

240х30

320х40

500х60

Ø20х69

Наименование характеристики

Габаритные размеры, мм:

ДПЛ-40

ДПЛ-80

ДПЛ-120

ДПЛ-160

ДПЛ-320

нормирующие усилители (НУ)

Масса, кг:

ДПЛ-40

ДПЛ-80

ДПЛ-120

ДПЛ-160

ДПЛ-320

нормирующие усилители (НУ)

0,3

0,6

0,8

1,0

1,8

0,2

от 0 до 0,5

±10

±0,2

Значение

искривление вала

ДБ2-08; ДБ2-12

от 0 до 0,5

от 10 до 500

от 0 до 1

±1

±0,1

8±0,8

1

СВКА 2/04 и СВКА 2/24

Наименование характеристики

Типы каналов

Типа датчиков

Диапазоны измерений:

размах виброперемещения, мм

эксцентриситет оси (измерение зазора

за один оборот), мм

Диапазоны рабочих частот при

измерении, Гц:

размаха виброперемещения

эксцентриситета оси

Неравномерность амплитудно-

частотной характеристики при

измерении, дБ, не более:

размаха виброперемещения

эксцентриситета оси

Коэффициент преобразования датчика,

мА/мм

Уровень шума (СКЗ) от диапазона

измерений, %, не более

Пределы допускаемой основной

относительной погрешности при

измерении виброперемещения и

эксцентриситета (в диапазоне

измерения от 0,015 до 0,5 мм), %

Пределы допускаемой относительной

погрешности срабатывания

сигнализации, %

Лист № 11

Всего листов 23

0,5 от основной погрешности

Значение

от минус 40 до 200

от 50 до 65

от минус 40 до 65

10×50

14×100

Ø20×69

Наименование характеристики

Пределы допускаемой

дополнительной погрешности при

измерении виброперемещения и

эксцентриситета, вызванной

изменением температуры

окружающего воздуха, мм

Условия эксплуатации:

диапазоны рабочих температур,

о

С:

датчики

вторичный блок

нормирующие усилители

Габаритные размеры, мм:

ДБ2-08;

ДБ2-12

нормирующие усилители (НУ)

Масса, кг:

ДБ2-08

ДБ2-12

нормирующие усилители (НУ)

0,2

0,3

0,2

мгновенные значения вибро-

перемещения, мкм

от 0 до 125; от 0 до 250; от 0 до 500; от 0 до 1000;

от 0 до 2000

от 0 до 62,5; от 0 до 125; от 0 до 250; от 0 до 500;

от 0 до 1000

±10

СВКА 2/11 и СВКА 2/23

Наименование характеристики

Значение

относительное виброперемещение

ДБ2-08; ДБ2-12; ДБ2-26

Тип канала

Типа датчиков

Диапазоны измерений:

размах виброперемещения, мкм

±1; ±2; ±5

от 10 до 1000

от 0 до 1

статическое смещение, мм

Диапазоны рабочих частот при

измерениях, Гц:

виброперемещения

статического смещения

Пределы допускаемой основной

относительной погрешности при

измерении виброперемещения в

диапазонах измерений, %:

размаха виброперемещения от 10 до

125; от 15 до 250; от 20 до 500;

от 30 до 1000; от 50 до 2000 мкм

мгновенных значений

виброперемещения от 5 до 62,5; от 8

до 125; от 10 до 250; от 15 до 500;

от 25 до 1000 мкм

Лист № 12

Всего листов 23

±0,2

0,5 от основной погрешности

Значение

±1

±3

1

8,0±0,8

4,0±0,4

1,6±0,16

±0,03

±0,07

±0,15

±0,06

±0,10

±0,20

от минус 40 до 200

от 50 до 65

от минус 40 до 65

10×50

14×100

Ø30×100 (длина корпуса по заказу)

Ø20×69

Наименование характеристики

Неравномерность амплитудно-

частотной характеристики при

измерении виброперемещения в

диапазонах частот, дБ, не более:

от 10 до 500 Гц включ.

св. 500 до 1000 Гц включ.

Уровень шума (СКЗ) от диапазона

измерений, %, не более

Коэффициенты преобразования

датчика, мА/мм:

ДБ2-08

ДБ2-12

ДБ2-26

Пределы допускаемой основной

абсолютной погрешности при

измерении статического смещения в

диапазонах измерений, мм:

±1 мм

±2 мм

±5 мм

Пределы допускаемой относительной

погрешности срабатывания

сигнализации, %

Пределы допускаемой

дополнительной абсолютной

погрешности при измерении

статического смещения, вызванной

изменением температуры

окружающего воздуха, в диапазонах

измерения, мм:

±1 мм

±2 мм

±5 мм

Пределы допускаемой

дополнительной погрешности при

измерении виброперемещения,

вызванной изменением температуры

окружающего воздуха, мм

Условия эксплуатации:

диапазоны рабочих температур,

о

С:

датчики

вторичный блок

блоки согласования

Габаритные размеры, мм:

ДБ2-08

ДБ2-12

ДБ2-26

нормирующие усилители (НУ)

Масса, кг:

ДБ2-08

ДБ2-12; ДБ2-26

нормирующие усилители (НУ)

0,2

0,3

0,2

Лист № 13

Всего листов 23

±0,2

СВКА 2/12 и СВКА 2/22

Наименование характеристики

Значение

Тахометрический (частота вращения)

ДБ2-08; ДБ2-12

±1; ±2

от 2 до 10000

0,15

Тип канала

Типа датчиков

Диапазоны измерений:

статическое смещение, мм

частота вращения, об/мин

Уровень шума (СКЗ) от диапазона

измерений, %, не более

Коэффициенты преобразования

датчика, мА/мм:

ДБ2-08

ДБ2-12

8

±

0,8

4

±

0,4

Пределы допускаемой основной

абсолютной погрешности при

измерении статического смещения в

диапазонах измерения, мм:

±1 мм

±2 мм

±0,03

±0,07

Пределы допускаемой основной

абсолютной погрешности при

измерении частоты вращения, об/мин

±(1±0,0004N

i

),

где N

i

- скорость вращения вала в i-ой точке

Пределы допускаемой относительной

погрешности срабатывания

сигнализации, %

Пределы допускаемой абсолютной

погрешности во всем рабочем

диапазоне температур, мм:

±1 мм

±2 мм

±0,06

±0,10

Пределы допускаемой абсолютной

погрешности во всем рабочем

диапазоне температур, об/мин

±3

от минус 40 до 200

от 50 до 65

от минус 40 до 65

10×50

14×100

Ø20×69

Условия эксплуатации:

диапазоны рабочих температур,

о

С:

датчики

вторичный блок

нормирующие усилители (НУ)

Габаритные размеры, мм:

ДБ2-08

ДБ2-12

нормирующие усилители (НУ)

Масса, кг:

ДБ2-08

ДБ2-12

нормирующие усилители (НУ)

0,2

0,3

0,2

Лист № 14

Всего листов 23

±5

±0,2

0,5 от основной погрешности

СВКА 2/25

Наименование характеристики

Значение

Тип канала

Типа датчиков

угловое положение (угол наклона)

ДБУ-2,5; ДБУ-5

Диапазоныизмеренийуглового

±2,5

±5

от 0,05 до 1

0,15

3,2±0,32

1,6±0,16

от минус 40 до 150

от 50 до 65

100×40

Ø20×69

положения, мм/м:

для ДБУ-2,5

для ДБУ-5

Диапазон рабочих частот, Гц

Уровень шума, (СКЗ) от диапазона

измерений, %, не более

Коэффициент преобразования датчика,

мА·м/мм:

ДБУ-2,5

ДБУ-5

Пределы допускаемой основной

относительной погрешности

измерений углового положения, %

Пределы допускаемой относительной

погрешности срабатывания

сигнализации, %

Пределы допускаемой

дополнительной погрешности

измерений углового положения,

вызванной изменением температуры

окружающего воздуха, %

Условия эксплуатации:

диапазоны рабочих температур,

о

С:

датчики

нормирующие усилители (НУ)

Габаритные размеры, мм:

ДБУ

нормирующие усилители (НУ)

Масса, кг:

ДБУ

нормирующие усилители (НУ)

0,6

0,2

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на корпус вторичного блока с

помощью трафарета черной несмываемой краской.

Лист № 15

Всего листов 23

Комплектность средства измерений

СВКА 2-01-ХХ

канал виброускорения ВУ

канал виброскорости ВС

канал виброскорости АВ

канал осевого сдвига ОС

канал осевого сдвига ТР

канал осевого сдвига ИВ

канал виброперемещения ОВ

канал скорости вращения ТХ

канал виброускорения ВУ

канал виброскорости ВС

канал виброскорости АВ

канал осевого сдвига ОС

канал виброперемещения ОВ

канал скорости вращения ТХ

канал скорости вращения УП

канал скорости вращения ЛП

блок питания БП

кабель питания «24 В»

кабель «ВЫХОД»

комплект монтажных частей

руководство по эксплуатации

методика поверки

паспорт

ВИЦЕ.411732.000/05

ВИЦЕ.411732.000/06

ВИЦЕ.411732.000/07

ВИЦЕ.411732.000/01

ВИЦЕ.411732.000/03

ВИЦЕ.411732.000/04

ВИЦЕ.411732.000/11

ВИЦЕ.411732.000/12

ВИЦЕ.411732.000/25

ВИЦЕ.411732.000/26

ВИЦЕ.411732.000/27

ВИЦЕ.411732.000/21

ВИЦЕ.411732.000/23

ВИЦЕ.411732.000/22

ВИЦЕ.411732.000/25

ВИЦЕ.411732.000/34

ВИЦЕ.411128.001

ВИЦЕ.685611.003

ВИЦЕ.685611.006

по заказу

4277-003-95218262-2009 РЭ

4277-003-95218262-2009 МП

4277-003-95218262-2009 ПС

по заказу

1 шт.

по заказу

1 экз.

СВКА 2-02-ХХ

канал осевого сдвига ОС

канал относительного расширения ТР

канал искривления вала ИВ

канал виброускорения ВУ

канал виброскорости ВС

канал абсолютной вибрации АВ

канал виброперемещения ОВ

канал скорости вращения ТХ

канал осевого сдвига ОС

канал скорости вращения ТХ

канал виброперемещения ОВ

канал искривления вала ИВ

канал углового положения УП

канал виброскорости ВС

канал абсолютной вибрации АВ

канал линейного перемещения ЛП

блок контроля (RS-485)

блок питания БП

кабель питания «24 В»

кабель «ВЫХОД»

кабель «RS-485»

комплект монтажных частей

руководство по эксплуатации

методика поверки

паспорт

ВИЦЕ.411732.000/01

ВИЦЕ.411732.000/03

ВИЦЕ.411732.000/04

ВИЦЕ.411732.000/05

ВИЦЕ.411732.000/06

ВИЦЕ.411732.000/07

ВИЦЕ.411732.000/11

ВИЦЕ.411732.000/12

ВИЦЕ.411732.000/21

ВИЦЕ.411732.000/22

ВИЦЕ.411732.000/23

ВИЦЕ.411732.000/24

ВИЦЕ.411732.000/25

ВИЦЕ.411732.000/26

ВИЦЕ.411732.000/27

ВИЦЕ.411732.000/34

ВИЦЕ.411126.002-01

ВИЦЕ.411128.001

ВИЦЕ.685611.003

ВИЦЕ.685611.006

ВИЦЕ.685611.004

по заказу

4277-003-95218262-2009 РЭ

4277-003-95218262-2009 МП

4277-003-95218262-2009 ПС

по заказу

1 шт.

по заказу

1 экз.

по заказу

Лист № 16

Всего листов 23

СВКА 2-03-ХХ

канал осевого сдвига ОС

канал относительного расширения ТР

канал искривления вала ИВ

канал виброускорения ВУ

канал виброскорости ВС

канал абсолютной вибрации АВ

канал виброперемещения ОВ

канал скорости вращения ТХ

канал осевого сдвига ОС

канал скорости вращения ТХ

канал виброперемещения ОВ

канал искривления вала ИВ

канал углового положения УП

канал виброскорости ВС

канал абсолютной вибрации АВ

канал линейного перемещения ЛП

блок контроля (RS-485, реле)

блок питания БП

кабель питания «24 В»

кабель «ВЫХОД»

кабель «ЗАЩИТА»

кабель «RS-485»

комплект монтажных частей

руководство по эксплуатации

методика поверки

паспорт

ВИЦЕ.411732.000/01

ВИЦЕ.411732.000/03

ВИЦЕ.411732.000/04

ВИЦЕ.411732.000/05

ВИЦЕ.411732.000/06

ВИЦЕ.411732.000/07

ВИЦЕ.411732.000/11

ВИЦЕ.411732.000/12

ВИЦЕ.411732.000/21

ВИЦЕ.411732.000/22

ВИЦЕ.411732.000/23

ВИЦЕ.411732.000/24

ВИЦЕ.411732.000/25

ВИЦЕ.411732.000/26

ВИЦЕ.411732.000/27

ВИЦЕ.411732.000/34

ВИЦЕ.411126.002-02

ВИЦЕ.411128.001

ВИЦЕ.685611.003

ВИЦЕ.685611.006

ВИЦЕ.685611.005

ВИЦЕ.685611.004

по заказу

4277-003-95218262-2009 РЭ

4277-003-95218262-2009 МП

4277-003-95218262-2009 ПС

по заказу

1 шт.

по заказу

1 шт.

по заказу

по заказу.

1 экз.

по заказу

ВИЦЕ.411732.000/01

ВИЦЕ.411732.000/03

ВИЦЕ.411732.000/04

ВИЦЕ.411732.000/05

ВИЦЕ.411732.000/06

ВИЦЕ.411732.000/07

ВИЦЕ.411732.000/11

ВИЦЕ.411732.000/12

ВИЦЕ.411732.000/21

ВИЦЕ.411732.000/22

ВИЦЕ.411732.000/23

ВИЦЕ.411732.000/24

ВИЦЕ.411732.000/25

ВИЦЕ.411732.000/26

ВИЦЕ.411732.000/27

ВИЦЕ.411732.000/34

по заказу

СВКА 2-04-ХХ

канал осевого сдвига ОС

канал относительного расширения ТР

канал искривления вала ИВ

канал виброускорения ВУ

канал виброскорости ВС

канал абсолютной вибрации АВ

канал виброперемещения ОВ

канал скорости вращения ТХ

канал осевого сдвига ОС

канал скорости вращения ТХ

канал виброперемещения ОВ

канал искривления вала ИВ

канал углового положения УП

канал виброскорости ВС

канал абсолютной вибрации АВ

канал линейного перемещения ЛП

блок контроля и индикации (RS-485,

индикация)

блок питания БП

кабель питания «24 В»

кабель «ВЫХОД»

кабель «RS-485»

комплект монтажных частей

руководство по эксплуатации

методика поверки

паспорт

ВИЦЕ.411126.002-03

ВИЦЕ.411128.001

ВИЦЕ.685611.003

ВИЦЕ.685611.006

ВИЦЕ.685611.004

по заказу

4277-003-95218262-2009 РЭ

4277-003-95218262-2009 МП

4277-003-95218262-2009 ПС

по заказу

1 шт.

по заказу

1 экз.

по заказу

Лист № 17

Всего листов 23

ВИЦЕ.411732.000/01

ВИЦЕ.411732.000/03

ВИЦЕ.411732.000/04

ВИЦЕ.411732.000/05

ВИЦЕ.411732.000/06

ВИЦЕ.411732.000/07

ВИЦЕ.411732.000/11

ВИЦЕ.411732.000/12

ВИЦЕ.411732.000/21

ВИЦЕ.411732.000/22

ВИЦЕ.411732.000/23

ВИЦЕ.411732.000/24

ВИЦЕ.411732.000/25

ВИЦЕ.411732.000/26

ВИЦЕ.411732.000/27

ВИЦЕ.411732.000/34

по заказу

ВИЦЕ.411126.002-04

ВИЦЕ.411128.001

по заказу

ВИЦЕ.411169.002

по заказу

СВКА 2-05-ХХ

канал осевого сдвига ОС

канал относительного расширения ТР

канал искривления вала ИВ

канал виброускорения ВУ

канал виброскорости ВС

канал абсолютной вибрации АВ

канал виброперемещения ОВ

канал скорости вращения ТХ

канал осевого сдвига ОС

канал скорости вращения ТХ

канал виброперемещения ОВ

канал искривления вала ИВ

канал углового положения УП

канал виброскорости ВС

канал абсолютной вибрации АВ

канал линейного перемещения ЛП

блок контроля и индикации

(RS-485, реле, индикация)

блок питания БП

блок диагностический БДВ-2

(для ВС, ВУ, АВ)

блок диагностический БДВ-3

(для ОС, ОВ)

кабель питания «24 В»

кабель «ВЫХОД»

кабель «ЗАЩИТА»

кабель «RS-485»

кабель диагностический

комплект монтажных частей

руководство по эксплуатации

методика поверки

паспорт

ВИЦЕ.411169.003

ВИЦЕ.685611.003

ВИЦЕ.685611.006

ВИЦЕ.685611.005

ВИЦЕ.685611.004

ВИЦЕ.685612.001

по заказу

4277-003-95218262-2009 РЭ

4277-003-95218262-2009 МП

4277-003-95218262-2009 ПС

по заказу

1 шт.

по заказу

1 шт.

по заказу

1 экз.

по заказу

СВКА 2-11-ХХ

канал осевого сдвига ОС

канал относительного расширения ТР

канал искривления вала ИВ

канал виброускорения ВУ

канал виброскорости ВС

канал абсолютной вибрации АВ

канал виброперемещения ОВ

канал скорости вращения ТХ

канал осевого сдвига ОС

канал скорости вращения ТХ

канал виброперемещения ОВ

канал искривления вала ИВ

канал углового положения УП

канал виброскорости ВС

ВИЦЕ.411732.000/01

ВИЦЕ.411732.000/03

ВИЦЕ.411732.000/04

ВИЦЕ.411732.000/05

ВИЦЕ.411732.000/06

ВИЦЕ.411732.000/07

ВИЦЕ.411732.000/11

ВИЦЕ.411732.000/12

ВИЦЕ.411732.000/21

ВИЦЕ.411732.000/22

ВИЦЕ.411732.000/23

ВИЦЕ.411732.000/24

ВИЦЕ.411732.000/25

ВИЦЕ.411732.000/26

по заказу

Лист № 18

Всего листов 23

ВИЦЕ.411732.000/27

канал абсолютной вибрации АВ

канал линейного перемещения ЛП

блок питания БП

приборный модуль СК-26

кабель питания «24 В»

кабель «ВЫХОД»

комплект монтажных частей

руководство по эксплуатации

методика поверки

паспорт

ВИЦЕ.411732.000/34

ВИЦЕ.411128.001

25.001.00.26.000-ХХ

ВИЦЕ.685611.003

ВИЦЕ.685611.006

по заказу

4277-003-95218262-2009 РЭ

4277-003-95218262-2009 МП

4277-003-95218262-2009 ПС

по заказу

1 шт.

по заказу

1 экз.

по заказу

СВКА 2-12-ХХ

канал осевого сдвига ОС

канал относительного расширения ТР

канал искривления вала ИВ

канал виброускорения ВУ

канал виброскорости ВС

канал абсолютной вибрации АВ

канал виброперемещения ОВ

канал скорости вращения ТХ

канал осевого сдвига ОС

канал скорости вращения ТХ

канал виброперемещения ОВ

канал искривления вала ИВ

канал углового положения УП

канал виброскорости ВС

канал абсолютной вибрации АВ

канал линейного перемещения ЛП

приборный модуль СК-26

блок контроля (RS-485)

блок питания БП

кабель питания «24 В»

кабель «ВЫХОД»

кабель «RS-485»

комплект монтажных частей

руководство по эксплуатации

методика поверки

паспорт

ВИЦЕ.411732.000/01

ВИЦЕ.411732.000/03

ВИЦЕ.411732.000/04

ВИЦЕ.411732.000/05

ВИЦЕ.411732.000/06

ВИЦЕ.411732.000/07

ВИЦЕ.411732.000/11

ВИЦЕ.411732.000/12

ВИЦЕ.411732.000/21

ВИЦЕ.411732.000/22

ВИЦЕ.411732.000/23

ВИЦЕ.411732.000/24

ВИЦЕ.411732.000/25

ВИЦЕ.411732.000/26

ВИЦЕ.411732.000/27

ВИЦЕ.411732.000/34

25.001.00.26.000-ХХ

ВИЦЕ.411126.002-01

ВИЦЕ.411128.001

ВИЦЕ.685611.003

ВИЦЕ.685611.006

ВИЦЕ.685611.004

по заказу

4277-003-95218262-2009 РЭ

4277-003-95218262-2009 МП

4277-003-95218262-2009 ПС

по заказу

1 шт.

по заказу

1 экз.

по заказу

СВКА 2-13-ХХ

канал осевого сдвига ОС

канал относительного расширения ТР

канал искривления вала ИВ

канал виброускорения ВУ

канал виброскорости ВС

канал абсолютной вибрации АВ

канал виброперемещения ОВ

ВИЦЕ.411732.000/01

ВИЦЕ.411732.000/03

ВИЦЕ.411732.000/04

ВИЦЕ.411732.000/05

ВИЦЕ.411732.000/06

ВИЦЕ.411732.000/07

ВИЦЕ.411732.000/11

по заказу

Лист № 19

Всего листов 23

канал скорости вращения ТХ

канал осевого сдвига ОС

канал скорости вращения ТХ

канал виброперемещения ОВ

канал искривления вала ИВ

канал углового положения УП

канал виброскорости ВС

канал абсолютной вибрации АВ

канал линейного перемещения ЛП

приборный модуль СК-26

блок контроля (RS-485, реле)

блок питания БП

кабель питания «24 В»

кабель «ВЫХОД»

кабель «ЗАЩИТА»

кабель «RS-485»

комплект монтажных частей

руководство по эксплуатации

методика поверки

паспорт

ВИЦЕ.411732.000/12

ВИЦЕ.411732.000/21

ВИЦЕ.411732.000/22

ВИЦЕ.411732.000/23

ВИЦЕ.411732.000/24

ВИЦЕ.411732.000/25

ВИЦЕ.411732.000/26

ВИЦЕ.411732.000/27

ВИЦЕ.411732.000/34

25.001.00.26.000-ХХ

ВИЦЕ.411126.002-02

ВИЦЕ.411128.001

ВИЦЕ.685611.003

ВИЦЕ.685611.006

ВИЦЕ.685611.005

ВИЦЕ.685611.004

по заказу

4277-003-95218262-2009 РЭ

4277-003-95218262-2009 МП

4277-003-95218262-2009 ПС

по заказу

1 шт.

по заказу

1 шт.

по заказу

1 экз.

по заказу

ВИЦЕ.411732.000/01

ВИЦЕ.411732.000/03

ВИЦЕ.411732.000/04

ВИЦЕ.411732.000/05

ВИЦЕ.411732.000/06

ВИЦЕ.411732.000/07

ВИЦЕ.411732.000/11

ВИЦЕ.411732.000/12

ВИЦЕ.411732.000/21

ВИЦЕ.411732.000/22

ВИЦЕ.411732.000/23

ВИЦЕ.411732.000/24

ВИЦЕ.411732.000/25

ВИЦЕ.411732.000/26

ВИЦЕ.411732.000/27

ВИЦЕ.411732.000/34

25.001.00.26.000-ХХ

по заказу

СВКА 2-14-ХХ

канал осевого сдвига ОС

канал относительного расширения ТР

канал искривления вала ИВ

канал виброускорения ВУ

канал виброскорости ВС

канал абсолютной вибрации АВ

канал виброперемещения ОВ

канал скорости вращения ТХ

канал осевого сдвига ОС

канал скорости вращения ТХ

канал виброперемещения ОВ

канал искривления вала ИВ

канал углового положения УП

канал виброскорости ВС

канал абсолютной вибрации АВ

канал линейного перемещения ЛП

приборный модуль СК-26

блок контроля и индикации

(RS-485, индикация)

блок питания БП

кабель питания «24 В»

кабель «ВЫХОД»

кабель «RS-485»

комплект монтажных частей

руководство по эксплуатации

методика поверки

паспорт

ВИЦЕ.411126.002-03

ВИЦЕ.411128.001

ВИЦЕ.685611.003

ВИЦЕ.685611.006

ВИЦЕ.685611.004

по заказу

4277-003-95218262-2009 РЭ

4277-003-95218262-2009 МП

4277-003-95218262-2009 ПС

по заказу

1 шт.

по заказу

1 экз.

по заказу

Лист № 20

Всего листов 23

по заказу

ВИЦЕ.411732.000/01

ВИЦЕ.411732.000/03

ВИЦЕ.411732.000/04

ВИЦЕ.411732.000/05

ВИЦЕ.411732.000/06

ВИЦЕ.411732.000/07

ВИЦЕ.411732.000/11

ВИЦЕ.411732.000/12

ВИЦЕ.411732.000/21

ВИЦЕ.411732.000/22

ВИЦЕ.411732.000/23

ВИЦЕ.411732.000/24

ВИЦЕ.411732.000/25

ВИЦЕ.411732.000/26

ВИЦЕ.411732.000/27

ВИЦЕ.411732.000/34

25.001.00.26.000-ХХ

ВИЦЕ.411126.002-04

по заказу

ВИЦЕ.411128.001

по заказу

ВИЦЕ.411169.002

по заказу

СВКА 2-15-ХХ

канал осевого сдвига ОС

канал относительного расширения ТР

канал искривления вала ИВ

канал виброускорения ВУ

канал виброскорости ВС

канал абсолютной вибрации АВ

канал виброперемещения ОВ

канал скорости вращения ТХ

канал осевого сдвига ОС

канал скорости вращения ТХ

канал виброперемещения ОВ

канал искривления вала ИВ

канал углового положения УП

канал виброскорости ВС

канал абсолютной вибрации АВ

канал линейного перемещения ЛП

приборный модуль СК-26

блок контроля и индикации

(RS-485, реле, индикация)

блок питания БП

блок диагностический БДВ-2

(для ВС, ВУ, АВ)

блок диагностический БДВ-3

(для ОС, ОВ)

кабель питания «24 В»

кабель «ВЫХОД»

кабель «ЗАЩИТА»

кабель «RS-485»

кабель диагностический

комплект монтажных частей

руководство по эксплуатации

методика поверки

паспорт

ВИЦЕ.411169.003

ВИЦЕ.685611.003

ВИЦЕ.685611.006

ВИЦЕ.685611.005

ВИЦЕ.685611.004

ВИЦЕ.685612.001

по заказу

4277-003-95218262-2009 РЭ

4277-003-95218262-2009 МП

4277-003-95218262-2009 ПС

по заказу

1 шт.

по заказу

1 шт.

по заказу

1 экз.

по заказу

ВИЦЕ.411618.001

ВИЦЕ.685611.002/01

1 шт.

ВИЦЕ.685611.656

1 шт.

Канал ВУ СВКА 2/05

вибропреобразователь

нормирующий усилитель КР

блок измерительный БИ ВУ

кабель «КР-БИ»

кабель-удлинитель

к вибропреобразователю

комплект монтажных частей

для вибропреобразователя

по заказу

1 шт.

по заказу

ВИЦЕ.411618.002

ВИЦЕ.685611.002/01

1 шт.

ВИЦЕ.685611.656

1 шт.

Канал ВС СВКА 2/06

вибропреобразователь

нормирующий усилитель КР

блок измерительный БИ ВС

кабель «КР-БИ»

кабель-удлинитель

к вибропреобразователю

комплект монтажных частей

для вибропреобразователя

по заказу

1 шт.

Лист № 21

Всего листов 23

по заказу

ВИЦЕ.411618.000

ВИЦЕ.685611.002/01

1 шт.

ВИЦЕ.685611.656

1 шт.

Канал АВ СВКА 2/07

вибропреобразователь

нормирующий усилитель КР

блок измерительный БИ АВ

кабель «КР-БИ»

кабель-удлинитель

к вибропреобразователю

комплект монтажных частей

для вибропреобразователя

по заказу

1 шт.

Канал ОС СВКА 2/01

датчик близости ДБ2

нормирующий усилитель БС

блок измерительный БИ ОС

кабель «БС-БИ»

кабель-удлинитель к ДБ2

кронштейн

по заказу

ВИЦЕ.411618.003

ВИЦЕ.685611.002/01

ВИЦЕ.685611.882

по заказу

1 шт.

Канал ТР СВКА 2/03

датчик перемещения ДП

нормирующий усилитель БС

блок измерительный БИ ТР

кабель «БС-БИ»

кабель-удлинитель к ДП

кронштейн

по заказу

ВИЦЕ.411618.003-1

ВИЦЕ.685611.002/01

ВИЦЕ.685611.882-01

по заказу

1 шт.

1 шт.;

1 шт.

по заказу

1 шт.

Канал ИВ СВКА 2/04

датчик близости ДБ2

нормирующий усилитель БС

блок измерительный БИ ИВ

кабель «БС-БИ»

кабель-удлинитель к ДБ

кронштейн

канал ТХ ФО

по заказу

ВИЦЕ.411618.004

ВИЦЕ.685611.002/01

ВИЦЕ.685611.882

по заказу

ВИЦЕ.411732.000/22

1 шт.

Канал ОВ СВКА 2/11

датчик близости ДБ2

нормирующий усилитель БС

блок измерительный БИ ОВ

кабель «БС-БИ»

кабель-удлинитель к ДБ2

кронштейн

по заказу

ВИЦЕ.411618.005

ВИЦЕ.685611.002/01

ВИЦЕ.685611.882

по заказу

1 шт.

Канал ТХ СВКА 2/12

датчик близости ДБ2

нормирующий усилитель БС

блок измерительный БИ ТХ

кабель «БС-БИ»

кабель-удлинитель к ДБ2

кронштейн

по заказу

ВИЦЕ.411618.007

ВИЦЕ.685611.002/01

ВИЦЕ.685611.882

по заказу

1 шт.

Лист № 22

Всего листов 23

по заказу 1 шт.

ВИЦЕ.411618.002/01 1 шт.

ВИЦЕ.685611.656/011 шт.

Канал ВС СВКА 2/26

вибропреобразователь

блок измерительный БИ ВС

кабель-удлинитель

к вибропреобразователю

комплект монтажных частей

для вибропреобразователя

по заказу1 шт.

по заказу 1 шт.

ВИЦЕ.411618.000/01 1 шт.

ВИЦЕ.685611.656/011 шт.

Канал АВ СВКА 2/27

вибропреобразователь

блок измерительный БИ ВС

кабель-удлинитель

к вибропреобразователю

комплект монтажных частей

для вибропреобразователя

по заказу1 шт.

Trial ОС СВКА 2/21

датчик близости ДБ2

блок измерительный БИ ОС

кабель-удлинитель к ДБ2

кронштейн

по заказу1 шт.

ВИЦЕ.411618.003/011 шт.

ВИЦЕ.685611.882/011 шт.

по заказу1 шт.

Канал ОВ СВКА 2/23

датчик близости ДБ2

блок измерительный БИ ОВ

кабель-удлинитель к ДБ2

кронштейн

по заказу1 шт.

ВИЦЕ.411618.005/011 шт.

ВИЦЕ.685611.882/011 шт.

по заказу1 шт.

Канал ТХ СВКА 2/22

датчик близости ДБ2

блок измерительный БИ ТХ

кабель-удлинитель к ДБ2

кронштейн

по заказу1 шт.

ВИЦЕ.411618.007/011 шт.

ВИЦЕ.685611.882/011 шт.

по заказу1 шт.

Канал УП СВКА 2/25

датчик уклона ДБУ

блок измерительный БИ УП

кабель-удлинитель к ДБУ

кронштейн

ВИЦЕ.401231.0011 шт.

ВИЦЕ.411618.008-11 шт.

ВИЦЕ.685611.882-021 шт.

по заказу1 шт.

Канал ИВ СВКА 2/24

датчик близости ДБ2

блок измерительный БИ ИВ

кабель-удлинитель к ДБ

кронштейн

канал ТХ ФО

по заказу1 шт.

ВИЦЕ.411618.0041 шт.

ВИЦЕ.685611.8821 шт.

по заказу1 шт.

ВИЦЕ.411732.000/221 шт.

Канал ЛП СВКА 2/34

датчик близости ДБ2-26

блок измерительный БИ ЛП

кабель-удлинитель к ДБ2-26

кронштейн

ВИЦЕ.402151.002-261 шт.

ВИЦЕ.411618.003-21 шт.

ВИЦЕ.685611.882/011 шт.

по заказу1 шт.

Лист № 23

Всего листов 23

СВКА 2 дополнительно по заказу

станция сбора данных

комплект кабелей

ВИЦЕ. 301446.ХХХ

по заказу

Поверка

осуществляется по документу 4277-003-95218262-2009 МП «Аппаратура виброконтроля СВКА

2. Методика поверки», утвержденному ФГУП «ВНИИМС» 2 ноября 2009 г.

Основные средства поверки: рабочий эталон 2 разряда по ГОСТ Р 8.800-2012; вольтметр

универсальный цифровой В7-38 (Госреестр СИ № 8730-82); источник питания постоянного

тока Б5-45А (Госреестр СИ № 5965-77); тераомметр Е6-13А (Госреестр СИ №4649-80).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

результатам

Сведения о методиках (методах) измерений

ГОСТ ИСО 10816-1-97 «Вибрация. Контроль состояния машин по

измерений вибрации на невращающихся частях». Общие требования.

ГОСТ ИСО 7919-1-2002 «Вибрация. Контроль состояния машин по

измерений вибрации на вращающихся валах». Общие требования.

Нормативные и технические документы, устанавливающие требования к аппаратуре

виброконтроля СВКА 2

«Аппаратура виброконтроля СВКА 2. Технические условия» 4277-003-95218262-2009

ТУ

Изготовитель

Общество с ограниченной ответственностью «НПФ «ВИБРОН»

(ООО «НПФ «ВИБРОН»)

Адрес: 129344, г. Москва, ул. Енисейская, д. 1, стр. 2, эт.2, помещение 2202

научно-

средств

Испытательный центр

Федеральноегосударственноеунитарноепредприятие«Всероссийский

исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495) 437-55-77 / 437-56-66;

E-mail:

office@vniims.ru

Web-сайт:

www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний

измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииА.В. Кулешов

М.п.« ___ » _______________ 2019 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
32147-06	Аппаратура повременного учета соединений	АПУС TPLAR-1000 (SSA, JU)	ООО "Элсис-Калининград", г.Калининград	1 год	Перейти
49925-12	Аппаратура геодезическая спутниковая	Trimble SPS852	Фирма "Trimble Germany GmbH", Германия	1 год	Перейти
11261-89	Аппаратура индукционного каротажа	АИК-5	Опытно-экспериментальный завод "Геофизприбор", Украина, г.Киев	1 год	Перейти
51072-12	Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS	Бриз-КМ-РВ (индекс 14Ц858)	ЗАО "КБ навигационных систем" (НАВИС), г.Москва	5 лет	Перейти
57980-14	Аппаратура геодезическая спутниковая	PrinCe N71	Фирма "Shanghai HuaCe Navigation Technology Ltd.", Китай	1 год	Перейти

Заказать поверкуАппаратура виброконтроля СВКА 2ГРСИ 41918-09

Заказать поверку
Аппаратура виброконтроля СВКА 2
ГРСИ 41918-09
