Устройства для измерений углов установки колес автомобилей Easy 3D, ГРСИ 41798-16
Номер госреестра:
41798-16
Наименование СИ:
Устройства для измерений углов установки колес автомобилей
Обозначение типа:
Easy 3D
Производитель:
Фирма "Beissbarth GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.05.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62339
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства для измерений углов установки колес автомобилей Easy 3D
Назначение средства измерений
Устройства для измерений углов установки колес автомобилей Easy 3D (далее -
устройства Easy 3D) предназначены для измерений углов установки управляемых и
неуправляемых колес автомобилей.
Устройства обеспечивают измерение следующих параметров:
-углов развала колес;
-углов схождения колес;
- углов продольного наклона оси поворота управляемых колес;
- углов поперечного наклона оси поворота управляемых колес.
Описание средства измерений
Устройства Easy 3D осуществляют процесс измерений путем обработки информации,
получаемой путем импульсного освещения излучателями специальных мишеней, размещаемых
на колесах автомобиля, и считывания видеокамерами измерительных модулей отраженных от
мишеней импульсов излучения. Видеокамеры и излучатели устройства выполнены по CCD -
технологии (Charge - Coupled Device - прибор с зарядовой связью - ПЗС).
Обработка и выдача результатов измерений проводится с помощью стандартного
персонального компьютера, размещенного в приборной стойке.
Управлениепроцессомизмеренийпроизводитсяприпомощиперсонального
компьютера. В память персонального компьютера устройств Easy 3D заложена база данных на
большое количество моделей автомобилей. База данных содержит также схемы регулировок
соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.
Программным обеспечением предусмотрена возможность обновления базы данных со
значениями измеряемых параметров, установленными производителями для различных
моделей автомобилей.
Устройства Easy 3D обеспечивают одновременный контроль углового положения в
пространстве всех четырех колес автомобиля.
В процессе диагностического контроля обеспечивается непрерывный съем информации
обугловомположенииколессграфическимотображениемрежимовконтроляи
автоматическойоценкойпараметровнасоответствиеустановленнымв технической
документации нормам.
Устройства Easy 3D конструктивно состоят из передвижной приборной стойки,
четырех светоотражающих мишеней с элементами крепления на передних и задних колесах и
двух измерительных модулей с элементами крепления на внешних боковых поверхностях
аппарелей подъемного устройства, на котором устанавливается диагностируемый автомобиль.
Приборная стойка включает в себя персональный компьютер, цветной дисплей, принтер,
клавиатуру и мышь.
Для ограничения доступа к определённым частям в целях несанкционированной
настройки и вмешательства производится пломбирование стыка между деталями корпуса
измерительных модулей, а также корпуса персонального компьютера, находящегося внутри
приборной стойки.

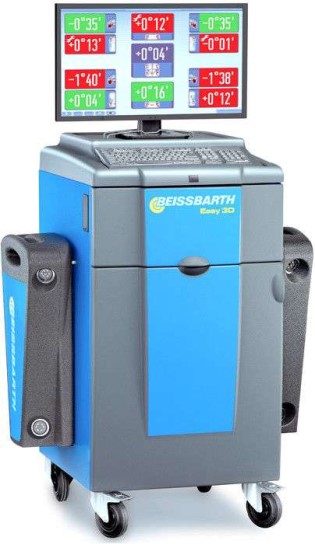

Общий вид устройств Easy 3D приведён на рисунке 1.
Лист № 2
Всего листов 4
Рисунок 1 - Общий вид устройств для измерений углов установки колес автомобилей Easy 3D
Программное обеспечение
Программное обеспечение (далее - ПО) «Wheel Alignment Application» разработано
специально для устройств Easy 3D и служит для управления их функциональными
возможностями, а также для обработки и отображения результатов измерений.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПОWheel Alignment Application
Номер версии (идентификационный номер ПО, не ниже 5.0
Цифровой идентификатор ПОС0D18764
Алгоритм вычисления цифрового идентификатора ПО CRC32
Программное обеспечение защищено от несанкционированного доступа электронными
ключами и паролями различных уровней доступа и соответствует уровню защиты «высокий» в
соответствии с Р 50.2.077 - 2014.
Метрологические и технические характеристики
Наименование параметра
Значение параметра
Таблица 2 - Метрологические и технические характеристики
±2
±3
±2
Диапазон измерений углов развала колес, …
°
Пределы допускаемой абсолютной погрешности измерений углов
развала колес, …
¢
Диапазон измерений углов суммарного схождения колес
(передних и задних), …
°
Пределы допускаемой абсолютной погрешности измерений углов
суммарного схождения колес (передних и задних), …
¢
±
3
Лист № 3
Всего листов 4
Значение параметра
±18
±4
±18
±4
1520 × 880 × 770
130 × 320 × 630
110
9,3
от плюс 5 до плюс 40
Продолжение таблицы 2
Наименование параметра
Диапазон измерений углов продольного наклона оси поворота
колес, …
°
Пределы допускаемой абсолютной погрешности измерений углов
продольного наклона оси поворота колес, …
¢
Диапазон измерений углов поперечного наклона оси поворота
колес, …
°
Пределы допускаемой абсолютной погрешности измерений углов
поперечного наклона оси поворота колес, …
¢
Габаритные размеры (Д×Ш×В), не более, мм:
- приборной стойки
- измерительного блока
Масса, не более, кг:
- приборной стойки
- измерительного блока
Рабочий диапазон температур,
°
С
Требования по электропитанию
Номинальное напряжение питания, В
220
Частота питающей сети, Гц
+
10%
-15%
50 ± 1
Знак утверждения типа
наносится на корпус приборной стойки методом наклеивания и на титульный лист руководства
по эксплуатации методом печати.
Комплектность средства измерений
- устройство для измерений углов установки колес автомобилей;
- приборная стойка;
- персональный компьютер с устройствами ввода и вывода информации;
- DVD с контрольными данными «PKV/VANS» (легковой автомобиль/микроавтобус)
- комплект принадлежностей и приспособлений;
- руководство по эксплуатации на русском языке;
- методика поверки МП АПМ 01-16.
По отдельному заказу поставляется калибровочное приспособление.
Поверка
осуществляется по документу МП АПМ 01-16 «Устройства для измерения углов установки
колес автомобилей Easy 3D. Методика поверки», утверждённому ООО «Автопрогресс - М»
25 февраля 2016 г.
Знак поверки наносится на свидетельство о поверке.
Перечень основных средств поверки (эталонов), применяемых для поверки:
-квадрант оптический типа КО-30М,
±
180
°
; ПГ
±
30
²
, ТУ3.-3.1387-76;
-стол поворотный типа СТ-9,
±
360
°
; ПГ
±
40
²
, ГОСТ 16935-93.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Устройства для измерений углов
установки колес автомобилей Easy 3D. Руководство по эксплуатации».
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к устройствам
для измерений углов установки колес автомобилей Easy 3D
1ГОСТ 25176-82 «Средства диагностирования автомобилей, тракторов, строительных
и дорожных машин. Классификация. Общие технические требования».
2Техническая документация «BEISSBARTH GmbH», Германия.
Изготовитель
«BEISSBARTH GmbH», Германия
Hanauer Strasse 101, 80993 München, Germany
Тел.: +49-(0)89-14901-0, Факс: +49-(0)89-14901-240
E-mail:
Испытательный центр
ООО «Автопрогресс-М»
123308, г. Москва, ул. Мневники, д. 3 корп. 1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
