ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Усилители измерительные CANHEAD
Назначение средства измерений
Усилители измерительные CANHEAD (далее по тексту – усилители) предназначены для
измерения электрических сигналов от четвертьмостовых, полумостовых и полномостовых
тензометрических датчиков, источников напряжения постоянного тока.
Описание средства измерений
Усилители конструктивно выполнены в виде усилительного модуля СА1030,
размещённого внутри базовых модулей СВ1014-120, СВ1014-350, СВ1014-700, СВ1014-1000,
СВ1015-120, СВ1015-350, СВ1015-700, СВ1015-1000, СВ1016-120, СВ1016-350 или СВ1010.
Базовые модули отличаются типами подключаемых датчиков и способами подключения (см.
таблицу 1).
Усилительный модуль СА1030 предназначен для работы с базовыми модулями и
производит цифровую обработку сигналов, поступающих через базовые модули. Усилительный
модуль СА1030 также содержит цифровые фильтры низких частот с характеристиками Бесселя.
Управление и питание усилителей осуществляется по шине CAN bus.
На передней панели усилителей размещены разъемы для подключения измерительных
цепей и температурной компенсации, а на задней – разъемы для подключения к интерфейсу
CAN bus и два световых индикатора состояния соединения.
УсилителиизмерительныеCANHEADимеют10измерительныхканалови
осуществляют усиление и цифровое преобразование электрических сигналов, поступающих от
первичных измерительных преобразователей, с разрешающей способностью до 23 бит и
частотой дискретизации до 300 Гц по каждому каналу и дальнейшую передачу полученных
данных по интерфейсу CAN bus.

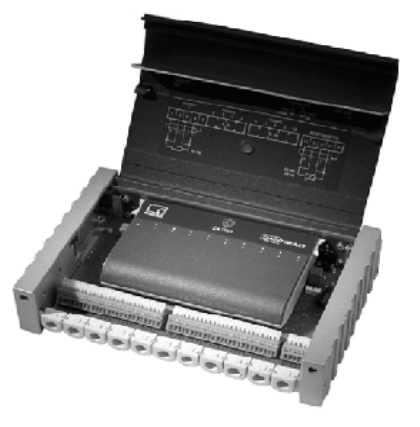

Фотография общего вида изображена на рисунке 1.
Рисунок 1- Фотография общего вида усилителей измерительных CANHEAD
Лист № 2
Всего листов 4
6-проводная, разъёмы RJ45
3-проводная, подпружиненные
зажимы или пайка
4-проводная, подпружиненные
зажимы или пайка
4-проводная, разъёмы RJ45
модуля
Таблица 1 – Перечень базовых модулей
Тип базового
Тип подключаемого датчика
Схема подключения
датчика и тип соединения
СВ1010
Тензометрический полномостовой и
полумостовой, источник напряжения
СВ1014-120Тензометрический четвертьмостовой, 120 Ом
СВ1014-350Тензометрический четвертьмостовой, 350 Ом
СВ1014-700Тензометрический четвертьмостовой, 700 Ом
СВ1014-1000 Тензометрический четвертьмостовой, 1000 Ом
СВ1015-120Тензометрический четвертьмостовой, 120 Ом
СВ1015-350Тензометрический четвертьмостовой, 350 Ом
СВ1015-700Тензометрический четвертьмостовой, 700 Ом
СВ1015-1000 Тензометрический четвертьмостовой, 1000 Ом
СВ1016-120Тензометрический четвертьмостовой, 120 Ом
СВ1016-350Тензометрический четвертьмостовой, 350 Ом
Метрологические и технические характеристики
Основные метрологические и технические характеристики сменных измерительных
модулей представлены в таблице 2.
Наименование
20104
Таблица2–Основныеметрологическиеитехническиехарактеристикисменных
измерительных модулей
Характеристика
(диапазон измерения, погрешность)
Класс точности 0,1
Несущая частота, Гц 600
Количество измерительных каналов 10
Входы для подключения тензометрических датчиков
Напряжение питания датчика, В0,512,5
Диапазоны измерения коэффициента
преобразования, мВ/В
Входы для подключения источников напряжения постоянного тока
Входное сопротивление, МОм2
Диапазон измерения, Вот минус 10 до 10
Напряжение питания от 10 до 36 В постоянного тока
Потребляемая мощность, Вт, не более 1,8
Габаритные размеры (длина
´
ширина182
´
131
´
40
´
высота), мм, не более
Масса, кг, не более0,58
Условия эксплуатации:
рабочий диапазон температур, °Cот минус 30 до 70
относительная влажность, % от 10 до 90
Знак утверждения типа
наносят на титульный лист руководства по эксплуатации типографским способом и на
переднюю панель усилителей методом трафаретной печати со слоем защитного покрытия.
Лист № 3
Всего листов 4
Комплектность средства измерений
Комплектность усилителей измерительных CANHEAD представлена в таблице 3.
Таблица 3 – Комплектность усилителей измерительных CANHEAD
НаименованиеКоличество
Базовый модуль1
Усилительный модуль1
Руководство по эксплуатации1
Методика поверки1
Примечание
—
—
—
МП-139/447-2009
Поверка
осуществляетсявсоответствиисдокументомМП-139/447-2009«Усилители
измерительные CANHEAD. Методика поверки», утвержденным ГЦИ СИ ФГУ «Ростест-
Москва» в сентябре 2009 года.
Основное оборудование, используемое при поверке:
–
калибратор универсальный Fluke 5520A (Госреестр 23346-02);
– калибратор К3608 (Госреестр 32876-06).
Сведения о методиках (методах) измерений
Методы измерений с помощью усилителей измерительных CANHEAD указаны в
документе «Усилители измерительные CANHEAD. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к усилителям
измерительным CANHEAD
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
2 Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по оценке соответствия продукции и иных объектов
обязательным требованиям в соответствии с законодательством Российской Федерации о
техническом регулировании.
Изготовитель
«Hottinger Baldwin Messtechnik GmbH», Германия.
Im Tiefen See 45, 64293, Darmstadt, Германия
Почтовый адрес: Im Tiefen See 45, 64293, Darmstadt, Германия
Тел. +49 6151 803 9 100 Факс: +49 6151 803 9 100
Заявитель
Gostnorm AG
Kirchstr.26, 41849 Wassenberg, Германия
Почтовый адрес: Kirchstr.26, 41849, Wassenberg, Германия
Тел. +49 2432 934 78-0 / Факс: +49 2432 934 78-29
Лист № 4
Всего листов 4
Испытательный центр
ГосударственныйцентриспытанийсредствизмеренийФедеральноебюджетное
учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в
г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)
117418, г. Москва, Нахимовский проспект, 31, Тел. (495) 544-00-00
,
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний
средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии________________Ф.В. Булыгин
М.п.«____»_____________2014 г.
