Усилители измерительные MVD, SCOUT, ГРСИ 41761-09

Смотреть ГРСИ
41760-09

Номер госреестра:

41761-09

Наименование СИ:

Усилители измерительные

Обозначение типа:

MVD, SCOUT

Производитель:

Фирма "Hottinger Baldwin Messtechnik GmbH", Германия

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

04.12.2019

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 36770

об утверждении типа средств измерений

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Усилители измерительные MVD, SCOUT

Назначение средства измерений

Усилители измерительные MVD, SCOUT (далее – усилители) предназначены для изме-

рения электрических сигналов от датчиков различных физических величин, преобразования

измеренных сигналов в цифровую форму и передачи цифровых значений измеренных сигна-

лов по цифровому интерфейсу в компьютер.

Описание средства измерений

Усилители измерительные MVD, SCOUT многофункциональные цифровые портативные

электроизмерительные приборы, принцип действия которых основан на преобразовании вход-

ных сигналов в цифровую форму быстродействующим АЦП, дальнейшей его обработке и

отображении результатов измерений на цифровом индикаторе.

Каждый измерительный модуль имеет внутренний процессор, производящий цифровую

обработку сигналов от первичных измерительных преобразователей – тензометрических, ин-

дуктивных, потенциометрических датчиков и датчиков перемещений типа LVDT. Усилители

содержат цифровые фильтры низких частот с характеристиками Баттерворта и Бесселя.

Усилители MVD имеют конструктивное исполнение для установки в приборную панель,

усилители SCOUT имеют настольное конструктивное исполнение. На лицевой панели усили-

телей расположены цифровой дисплей и функциональные клавиши, предназначенные для пе-

реключения пределов измерений и выбора специальных функций при измерениях. На задней

панели – разъемы для подключения измерительных датчиков, питания, выходные разъемы

аналоговых сигналов и интерфейсные разъемы RS232 или RS485. Управление усилителями

осуществляется при помощи функциональных клавиш или ПК.

Модельный ряд усилителей включает в себя следующие модификации, отличающихся ти-

пам подключаемых измерительных преобразователей и интерфейсов для связи с компьютером:

− MVD2510 – усилитель постоянного тока для полномостовых тензометрических дат-

чиков;

− MVD2555, SCOUT 55 – усилитель на несущей частоте для полумостовых и полно-

мостовых тензометрических и индуктивных, потенциометрических датчиков и датчи-

ков перемещения LVDT (линейный дифференциальный трансформатор с переменным

коэффициентом передачи) c интерфейсом RS232;

− MVD2555-RS485 – усилитель на несущей частоте для полумостовых и полномостовых

тензометрических и индуктивных, потенциометрических датчиков и датчиков пере-

мещения LVDT c интерфейсом RS485.

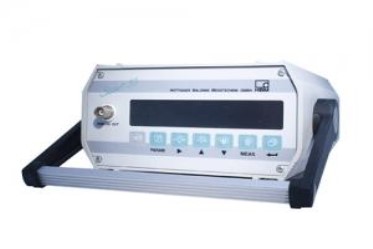

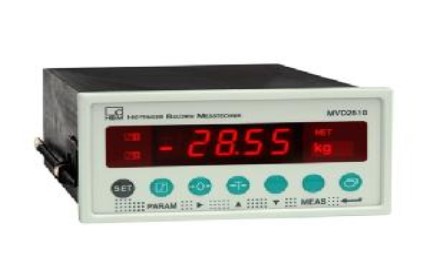

Рисунок 1 – Фотографии общего вида усилителей измерительных MVD, SCOUT

Лист № 2

Всего листов 4

Метрологические и технические характеристики

Основные метрологические и технические характеристики усилителей измерительных

MVD, SCOUT, приведены в таблицах 1-2.

Наименование

Ом

Таблица 1 – Основные метрологические и технические характеристики усилителей измери-

тельных MVD2510 в зависимости от типов подключаемых датчиков

Характеристика

(диапазон измерения, погрешность)

Полномостовые тензодатчики с питанием постоянным током

Класс точности0,05

Напряжение питания датчика, В

2,5

0,125

Диапазоны сопротивлений подключаемых датчиков,

от 80 до 5000

3,8

Предел измерения коэффициента преобразования,

мВ/В

Нелинейность, %, не более0,02

Предел допускаемой дополнительной погрешности из-

мерений, вызванной изменением температуры окру-

0,05

жающей среды на 10

С, %

Наименование

Ом

Таблица 2 – Основные метрологические и технические характеристики усилителей измери-

тельных MVD2555, MVD2555-RS485, SCOUT55 в зависимости от типов подключаемых дат-

чиков

Характеристика

(диапазон измерения, погрешность)

Полумостовые и полномостовые тензодатчики с питанием переменным током

Класс точности0,1

Несущая частота, Гц

4800

0,32

Напряжение питания датчика, В

0,052,5

0,125

Диапазоны сопротивлений подключаемых датчиков,

от 40 до 5000 от 80 до 5000

мВ/В

Пределы измерения коэффициента преобразования,

10; 100; 10004; 40; 400

ков, мГн

Нелинейность, %, не более0,05

Предел допускаемой дополнительной погрешности из-

мерений, вызванной изменением температуры окру-

0,1

жающей среды на 10

С, %

Полномостовыеиполумостовыеиндуктивныедатчики спитаниемпеременнымтоком,

датчики перемещения LVDT (линейный дифференциальный трансформатор с переменным

коэффициентом передачи) с питанием переменным током

Класс точности0,1

Несущая частота, Гц

4800

0,32

Напряжение питания датчика, В

0,05 2,5

0,125

Диапазоны индуктивностей подключаемых датчи-

от 6 до 19 от 2,5 до 20

мВ/В

Пределы измерения коэффициента преобразования,

10; 100; 10004; 40; 400

Нелинейность, %, не более0,05

Предел допускаемой дополнительной погрешности из-

мерений, вызванной изменением температуры окру-

0,1

жающей среды на 10

С, %

Лист № 3

Всего листов 4

Общие технические характеристики:

Напряжение питания ............................................................................... 115 или 220 переменного тока.

Потребляемая мощность, Вт, не более ..................................................................................................... 8.

Габаритные размеры (длина

ширина

высота), мм, не более

MVD2510, MVD2555, MVD2555-RS485……………………………………153

212.

SCOUT 55 ............................................................................................................... 176

211,6.

Масса, кг, не более

MVD2510, MVD2555, MVD2555-RS485 ................................................................................ 1,00.

SCOUT 55 ..................................................................................................................................... 1,88.

Условия эксплуатации:

температура окружающей среды, °С…………………………………………...от минус 20 до 60.

Знак утверждения типа

наносят на титульный лист руководства по эксплуатации типографским способом и на

корпус измерителей методом трафаретной печати со слоем защитного покрытия.

Комплектность средства измерений

Комплектность усилителей измерительных MVD, SCOUT представлена в таблице 3.

Таблица 3 – Комплектность усилителей измерительных MVD, SCOUT

НаименованиеКоличествоПримечание

Усилитель1—

Руководство по эксплуатации1—

Методика поверки1 МП-146/447-2009

Поверка

осуществляется в соответствии с документом МП – 146/447-2009 «Усилители измери-

тельные MVD, SCOUT. Методика поверки», утвержденным ГЦИ СИ ФГУ «Ростест-Москва»

в сентябре 2009 года.

– калибратор К3608 ( Госреестр № 32876-06 ).

Сведения о методиках (методах) измерений

Методы измерений с помощью усилителей измерительных MVD, SCOUT указаны в до-

кументе «Усилители измерительные MVD, SCOUT. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к усилителям

измерительным MVD, SCOUT

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие

технические условия.

Техническая документация фирмы “Hottinger Baldwin Messtechnik GmbH”, Германия.

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

– при выполнении работ по оценке соответствия продукции и иных объектов обяза-

тельным требованиям в соответствии с законодательством Российской Федерации о техниче-

ском регулировании.

Изготовитель

«Hottinger Baldwin Messtechnik GmbH», Германия.

Im Tiefen See 45, 64293, Darmstadt, Германия

Почтовый адрес: Im Tiefen See 45, 64293, Darmstadt, Германия

Тел. +49 6151 803 9 100 Факс: +49 6151 803 9 100

Лист № 4

Всего листов 4

Заявитель

Gostnorm AG

Kirchstr.26, 41849 Wassenberg, Германия

Почтовый адрес: Kirchstr.26, 41849, Wassenberg, Германия

Тел. +49 2432 934 78-0 / Факс: +49 2432 934 78-29

Испытательный центр

ГосударственныйцентриспытанийсредствизмеренийФедеральноебюджетное

учреждение «Государственныйрегиональныйцентрстандартизации, метрологиии

испытанийвМоскве»( ГЦИСИФБУ «Ростест – Москва»)

117418, г. Москва, Нахимовский проспект, д.31

http://www.rostest.ru

Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств

измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологии________________Ф.В. Булыгин

М.п.«____»_____________2014 г.
