Номер госреестра:
41508-09
Наименование СИ:
Устройства детектирования
Обозначение типа:
УДАБ-205E
Производитель:
ФГУП "Приборостроительный завод" (ПСЗ), г.Трехгорный
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.08.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 36396
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства детектирования УДАБ-205Е
Назначение средства измерений
Устройства детектирования УДАБ-205Е (далее устройства детектирования) предназначе-
ны для непрерывного измерения объемной активности аэрозолей, дисперсная фаза которых со-
держит бета-излучающие нуклиды в местах отбора проб в составе автоматизированной системы
радиационного контроля (АСРК) на объектах ядерной энергетики, как в автономном режиме, так и
в составе автоматизированных систем и установок радиационного контроля.
Описание средства измерений
Устройства детектирования осуществляют вычисление значения измеряемого радиаци-
онного параметра непосредственно в устройстве детектирования, передачу измеренного значения
радиационного параметра по цифровым каналам, выработку сигналов превышения контролируе-
мых уровней.
Устройство детектирования состоит из блока детектирования (БД) и блока многофунк-
ционального (БИ), соединенных между собой кабелем.
Измерение БД объемной активности аэрозолей производится с помощью предваритель-
ного осаждения их на непрерывно движущуюся фильтрующую ленту с последующим обсчетом
ленты с помощью газоразрядного детектора бета-излучения.
Проба контролируемого воздуха подводится через воздуховод к непрерывно движущейся
фильтрующей ленте. При перемещении ленты вдоль окна детектора происходит регистрация бета-
излучения накопившихся радионуклидов. С помощью узла комбинированного, входящего в состав
БД, импульсы детектора усиливаются, нормализуются по амплитуде и длительности и по кабелю
поступают на БИ, где происходит обработка и логический анализ информации.
Забор воздуха осуществляется с помощью специального наконечника, при контроле воз-
духа в системах вентиляции, или с помощью специальной воронки, при контроле воздуха в произ-
водственных помещениях.
Для увеличения устойчивости к фоновому гамма-излучению в БД имеется свинцовая за-
щита детекторов.
В БД имеется два измерительных канала - основной (для измерения объемной активности
аэрозолей) и компенсационный (для измерения гамма-фона).
В зависимости от модификации устройства детектирования осуществляют следующие
дополнительные функции:
- индикацию измеренного значения радиационного параметра в цифровой форме при по-
мощи встроенного алфавитно-цифрового индикатора;
- управление местной (по месту контроля) световой и звуковой сигнализацией;
- управление дополнительным оборудованием, осуществляющим индикацию состояния
контролируемого радиационного параметра;
- управление пробоотборным оборудованием, непосредственно связанным с измерением
контролируемого параметра (например, электромагнитными клапанами).
Конструктивно БД и БИ выполнены в виде навесных шкафов.
На корпусе БД установлен герметичный соединитель и клемма заземления.
Доступ внутрь БД осуществляется через крышку. Уплотнение крышки и корпуса осуще-
ствляется с помощью резиновой прокладки четырьмя накидными замками.
Перемещение фильтрующей ленты осуществляется при помощи двигателя, драйвера, на-
правляющих, ведущего и прижимного ролика, подающей и приемной кассеты. Перемещение лен-
ты может осуществляться в двух скоростных режимах, переключение скорости - ручное и дистан-
ционное.
Внутри корпуса БИ располагаются печатные платы, с установленными на них электрора-
диоэлементами. Для защиты от несанкционированного доступа дверь шкафа снабжена замком.
Лист № 2
Всего листов 9
На корпусе БИ установлены соединители и клемма заземления. На задней стенке корпуса
БИ установлены кронштейны, предназначенные для крепления БИ в месте эксплуатации. В осно-
вании БД также имеются отверстия для крепления.
Подача электропитания, передача информационных и управляющих сигналов между БИ
и БД, а также подключение внешних связей к БИ осуществляются по кабельным линиям связи,
подключаемым к БИ и БД посредством соединителей.
Варианты исполнений устройств детектирования УДАБ-205Е с привязкой к выполняемым
дополнительным функциям приведены в таблице 1.
Наименование
Обозначение
Индикация
измеренно-
го значения
радиацион-
ного пара-
метра в
цифровой
форме
Управление
дополни-
тельной сиг-
нализацией
Управление
местной
(внешними
блоками)
сигнализа-
цией
Управление
пробоот-
борным
оборудова-
нием
Таблица 1- Варианты исполнений устройств детектирования УДАБ-205Е
Исполнение устройстваНаличие дополнительной функции
УДАБ-205Е
УДАБ-205Е1
УДАБ-205Е2
УДАБ-205Е3
УДАБ-205Е4
УДАБ-205Е5
УДАБ-205Е6
УДАБ-205Е7
УДАБ-205Е8
ЕКДФ.412123.012
ЕКДФ.412123.012-01
ЕКДФ.412123.012-02
ЕКДФ.412123.012-03
ЕКДФ.412123.012-04
ЕКДФ.412123.012-05
ЕКДФ.412123.012-06
ЕКДФ.412123.012-07
ЕКДФ.412123.012-08
–
+
+
+
+
+
+
+
+
–
–
+
–
+
–
+
–
+
–
–
–
+
+
–
–
+
+
–
–
–
–
–
+
+
+
+
Фотография внешнего вида устройств детектирования представлена на рисунке 1, схема
пломбировки, в целях защиты от несанкционированного доступа, и обозначения мест, для нанесе-
ния оттисков клейм и размещения наклеек, показаны на рисунке 2.

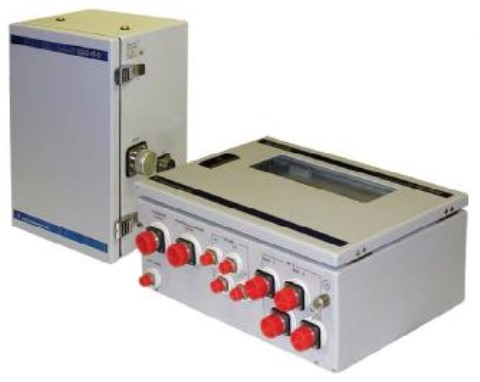

Рисунок 1-Внешний вид устройств детектирования УДАБ-205Е
Лист № 3
Всего листов 9

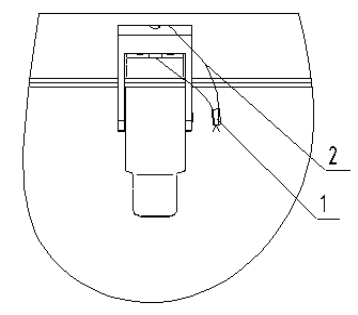

1 – пломба; 2 – проволока
Рисунок 2 - Схема пломбировки в целях защиты от несанкционированного доступа
и обозначения мест для нанесения оттисков клейм и размещения наклеек
Программное обеспечение
Идентификационные данные программного обеспечения (ПО), предназначенного для рабо-
ты с УДАБ-205Е приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО, предназначенного для работы устройства детек-
тирования УДАБ-205Е с персональным компьютером (ПК).
НаименованиеИдентификаци-Номер версииЦифровой иден-Алгоритм вычисле-
ПОонное наимено- (идентификаци- тификатор ПО ния цифрового
вание ПОонный номер)(контрольнаяидентификатора
ПО сумма исполняе- ПО
мого кода)
УправляющаяЕКДФ.00106-013144551Е.40012-01
программа (на базе CRC16)
УДАБ-205Е
Массив рабо-ЕКДФ.00149-01263506Е.40012-01
чих данных(на базе CRC16)
УДАБ-205Е
Лист № 4
Всего листов 9
Инструмен-ЕКДФ.00091-012
тальное про-
граммное
обеспечение
оборудования
АСРК-2000
53251Е.40012-01
(на базе CRC16)
Уровень защиты ПО от непреднамеренных и преднамеренных изменений по МИ 3286-2010
приведён в таблице 3.
Таблица 3 - Уровень защиты ПО от непреднамеренных и преднамеренных изменений
Идентификаци-Уровень защиты ПО от Описание
онноепреднамеренных и не-
наименованиепреднамеренных изме-
ПОнений по МИ 3286
ЕКДФ.00106-01СМетрологически значимая часть ПО и измеренные
данные достаточно защищены с помощью специ-
альных средств защиты от преднамеренных изме-
нений
ЕКДФ.00149-01СМетрологически значимая часть ПО и измеренные
данные достаточно защищены с помощью специ-
альных средств защиты от преднамеренных изме-
нений
ЕКДФ.00091-01–Не является метрологически значимой частью ПО
СИ. Выполняет только сервисные функции и явля-
ется внешним по отношению к устройству про-
граммным обеспечением (устройство может экс-
плуатироваться без него).
Примечание – Так как это не метрологически зна-
чимая часть ПО, то к нему не применяется класси-
фикация по уровню защиты, или можно отнести
к уровню А.
Метрологически значимая часть ПО СИ и измеренные данные защищены от:
– непредсказуемых физических воздействий;
– эффектов, обусловленных действиями пользователя;
– преднамеренных изменений
и снабжены следующими специальными средствами защиты:
1) Наличие энергонезависимой памяти предотвращает изменение конфигурационных пара-
метров ПО и измеренных данных при непредсказуемых физических воздействиях (напри-
мер, скачки напряжения, длительное отсутствие электропитания).
2) Использование протокола MODBUS RTU предотвращает запись ПО и конфигурационных
параметров ПО с неверными контрольными характеристиками (программные средства за-
щиты от ошибочных действий персонала).
3) Проверка целостности ПО от несанкционированной модификации метрологически значи-
мой части проводится путем расчета контрольной суммы на основе алгоритма CRC-16 и
сравнения с исходной контрольной суммой.
4) Изменение метрологически значимой части программного обеспечения и конфигурацион-
ных параметров ПО со средств встроенного человеко-машинного интерфейса невозможно.
5) Конструкцией СИ обеспечивается защита памяти ПО и памяти конфигурационных пара-
метров от несанкционированной замены.
6) Переключение режимов функционирования производится только после проверки полномо-
чий на выполнение данных операций (защита паролем).
Лист № 5
Всего листов 9
Результаты оценки влияния ПО на метрологические характеристики устройства детектиро-
вания приведены в таблице 4.
0,02164
(0,24 %)
0,00877
(0,04 %)
Таблица 4 - Результаты оценки влияния ПО на метрологические характеристики
Метрологическая характеристикаРезультатРезультат,Отличие
получен-полученный порезультатов
ный по ПО формуламрасчёта
расчёта из
ЕКДФ.412123.012ТУ
Основная относительная погрешность измере-
ния ОА, имитированной источником типа 1C08,18,12437
(внешний выход 5 с
-1
), δ, %
0,02437
(0,30 %)
Основная относительная погрешность измере-
ния ОА, имитированной источником типа 1C08,98,92164
(внешний выход 5·10
2
с
-1
), δ, %
Основная относительная погрешность измере-
ния ОА, имитированной источником типа 1C019,519,50877
(внешний выход 5·10
4
с
-1
), δ, %
0,80±0,24
8,0±2,4
Диапазон регистрируемых энергий бета-излучений,
МэВ
от 0,3 до 2,2
Времяизмеренийдляначальных значенийдиапазонов, с
Питание устройств детектирования, В
48
Метрологические и технические характеристики
Основные метрологические и технические характеристики устройства детектирования при-
ведены в таблице 5
Таблица 5 - Основные метрологические и технические характеристики
Наименование характеристикиЗначение
Диапазон измерений, Бк/м
3
от 1,0 до 1,0·10
6
Поддиапазон измерений, Бк/м
3
Чувствительный
поддиапазон
1,0 – 1,0·10
5
Грубый
поддиапазон
10,0·10
6
– 1,0·10
6
Коэффициентпереходаот внешнегоизлучения радионук-
лидныхисточников 1С0 кобъемной активности, Бк с/м
3
Чувствительность, м
3
/(Бк с)(3,20±0,96)·10
-1
(3,20±0,96)·10
-2
Чувствительность регистрации внешнегобета-излучения
для рабочихэталоноввторого разрядаисточниковсра-
дионуклидами, отн.ед.
таллий-204(3,76±1,13)·10
-1
стронций-90+иттрий-90 (5,80±1,74)·10
-1
кобальт-60 (2,36±0,71)·10
-1
неболее 3000
±60
Пределы допускаемой основной относительной по-
грешности при измерении объемной активности аэро-
золей, %
Пределы допускаемой основной относительной по-
грешности при измерении внешнего излучения источ-
ников 1С0, %.
±25
Ток потребления, А:
без световой и звуковой сигнализации
со световой и звуковой сигнализацией
не более 0,7
не более 1
Лист № 6
Всего листов 9
Режим работы устройств детектирования
непрерывный
Количество фильтрующей ленты на кассете обеспечи-
вает непрерывную работу устройства детектирования
не менее 55 суток
не менее 5,5 су-
ток
Время установления рабочего режима, мин
Эффективность улавливания дисперсной фазы аэрозо-
лей фильтрующей лентой, отн. ед.
не менее 0,9
Нестабильность показаний за 24 ч работы, %
Уровень собственного фона, с
-1
Нелинейность градуировочной характеристики, %
не более ±5
не более 0,5
не более ±20
не более 120не более 15
от минус 10 до плюс 50
430х350х240
317,5х390х181
30
10
до 98
IP55
Устойчивость к воздействию температуры
окружающего воздуха в пределах, ° С
Габаритные размеры, мм, не более:
БДАБ-05-01
БИ-202Е
Масса, кг, не более:
БДАБ-05-01
БИ-205Е
Устойчивость к воздействию относительной влажно-
сти окружающего воздуха при температуре 35° С и бо-
лее низких температурах без конденсации влаги, %
Степень защиты от проникновения твердых предметов
и воды по ГОСТ 14254
Наработка на отказ, ч
Назначенный срок службы, лет
не менее 15000
10
Знак утверждения типа
на специальной табличке наклеивается на корпус блока детектирования.
На титульных листах паспорта и руководства по эксплуатации устройства детектирования знак
утверждения типа наносится типографским способом.
Комплектность средства измерений
В комплект поставки устройства детектирования входят изделия и документы, указанные в
таблицах 6, 7.
Примечание
Поставляетсяпо
отдельномузаказу
Таблица 6 - Устройство детектирования УДАБ-205Е
Обозначение
ЖШ2.328.286-01
ЕКДФ.468219.012
ЕКДФ.412913.104
ЕКДФ.412913.107
ЕКДФ.412916.020
ЕКДФ.505721.013
НаименованиеКол.
Блок детектирования БДАБ-05-01
1
Блок многофункциональный БИ-205Е
1
Комплект запасных частей для1
УДАБ-205Е
Комплект запасных частей поблочный для1
УДАБ-205Е
Комплект расходных материалов для1
УДАБ-205Е
Комплект монтажных частей для1
УДАБ-205Е
Лист № 7
Всего листов 9
Е10-Р10.02
1
ЕКДФ.00106-01
ЕКДФ.00149-01
Наименование
Е10-Р10.02
1
ЕКДФ.00106-01
ЕКДФ.00149-01
х - Исполнение с 1 по 8
ЕКДФ.412919.029
1
Комплект инструментального программ-
ного обеспечения оборудования
АСРК-2000
Комплект поверочного оборудования для
УДАБ-205Е:
Держатель
__
Комплект эксплуатационных документов
согласно ведомости ЕКДФ.412123.012 ВЭ
1
1Установлено в БИ
Программное обеспечение
Управляющая программа УДАБ-205Е
Массив рабочих данных УДАБ-205Е
1Установлено в БИ
Таблица 7 - Устройство детектирования УДАБ-205Ех
Обозначение
ЖШ2.328.286-01
Блок детектирования БДАБ-05-01
Кол.Примечание
1
Блок многофункциональный БИ-205Ех
ЕКДФ.468219.012-0х
ЕКДФ.412913.104-0х
1
1
ЕКДФ.412913.107-0х
1
ЕКДФ.412916.020
ЕКДФ.505721.013-0х
ЕКДФ.412919.029
1
1
Поставляетсяпо
1
отдельномузаказу
Комплект запасных частей для
УДАБ-205Ех
Комплект запасных частей поблочный для
УДАБ- 205Ех
Комплект расходных материалов для
УДАБ-205Е
Комплект монтажных частей для
УДАБ-205Ех
Комплект инструментального программ-
ного обеспечения оборудования
АСРК-2000
Комплект поверочного оборудования для
УДАБ-205Е:
Держатель
__
Комплект эксплуатационных документов
согласно ведомости ЕКДФ.412123.012 ВЭ
1
1Установлено в БИ
Программное обеспечение
Управляющая программа УДАБ-205Е
Массив рабочих данных УДАБ-205Е
1Установлено в БИ
Поверка
осуществляется в соответствии с разделом 4 «Методика поверки» Руководства по эксплуатации
ЕКДФ.412123.012 РЭ, утвержденным ГЦИ СИ ФБУ «УРАЛТЕСТ» в июле 2009 г.
Перечень основных средств поверки указан в таблице 8.
Лист № 8
Всего листов 9
Таблица 8– Перечень основных средств поверки
Наименование
Обозначение стандарта, ТУ
Примечание
ЕЭ3.233.029 ТУ
Рабочиеэталонывторого
разряда радионуклидных
источниковстронций-90 +
иттрий-90, набор 1C0
ТУ95 477-83
ПЭВМ
-
Процессор Pentium или выше,
СD-привод, COM-порт (кон-
вертор USB-COM), цветной
монитор с разрешением
1024х768. ОС WINDOWS ХР
Держатель
Е10-Р10.002
Источник питания
постоянного тока Б5-49
0,1-99,9 В; погрешность 0,5 %;
1-999 мА; погрешность 1 %
От 1 до 10
1
с
-1
,
от 10
1
до 10
2
с
-1
,
от 10
2
до 10
3
с
-1
,
от 10
3
до 10
4
с
-1
,
от 10
4
до 10
5
с
-1
.
Сведения о методиках (методах) измерений
Методика (метод) измерений ЕОД60.005. Измерение объемной активности аэрозолей, дис-
персная фаза которых содержит бета-излучающие нуклиды, с помощью устройства детектирования
УДАБ-205Е ЕКДФ.412123.012 .
Нормативные документы, устанавливающие требования к устройствам детектирования
УДАБ-205Е
1. ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия
2. ГОСТ 29075-91Системы ядерного приборостроения для атомных станций. Общие
Требования
3. ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений ак-
тивности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионук-
лидных источников
4. ЕКДФ.412123.012 ТУ Устройства детектирования УДАБ-205Е. Технические условия
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при осуществлении производственного контроля за соблюдением установленных законода-
тельством Российской Федерации требований промышленной безопасности к эксплуатации
опасного производственного объекта.
Изготовитель
Федеральное государственное унитарное предприятие «Приборостроительный завод»
(ФГУП «ПСЗ»)
456080, г. Трехгорный Челябинской области, ул. Заречная, 13,
телефакс: (35191)55372
E-mail:
Лист № 9
Всего листов 9
Испытательный центр
ФБУ «УРАЛТЕСТ», 620990, Свердловская область, г. Екатеринбург,
ул. Красноармейская, д. 2а, тел. (343)350-25-83,факс (343)350-40-81,
E-mail:
.
Аттестат аккредитации ФБУ «УРАЛТЕСТ» по проведению испытаний средств измерений в целях
утверждения типа № 30058-13 от 21.10.2013 г.
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«_____»________________2014 г.
М.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 44884-10 | Устройства измерительные электрической прочности и сопротивления изоляции | РЕТОМ™ 6000 | ООО "НПП "Динамика", г.Чебоксары | 1 год | Перейти |
| 56469-14 | Устройства контрольно-измерительные для проверки высоковольтных выключателей | CBA 1000, CBA 2000 | Фирма "I.S.A. S.r.l.", Италия | 2 года | Перейти |
| 39884-13 | Устройства детектирования | УДМГ-215Е | ФГУП "Приборостроительный завод" (ПСЗ), г.Трехгорный | 1 год | Перейти |
| 36952-08 | Устройства детектирования | УДБГ-11П | ФГУП НИЦ "СНИИП", г.Москва | 1 год | Перейти |
| 2624-70 | Устройства стационарные образцовые виброкалибровочные | СОВКУ-68 | Завод "Виброприбор", г.Таганрог | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
