Колонки топливораздаточные AC (мод. АС1, АС2, АС3, АС4, АС5), ГРСИ 41344-15
Номер госреестра:
41344-15
Наименование СИ:
Колонки топливораздаточные
Обозначение типа:
AC (мод. АС1, АС2, АС3, АС4, АС5)
Производитель:
ООО "Айрон-Системс", г.Барнаул
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.04.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59128
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Колонки топливораздаточные AC (модификации АС1, АС2, АС3, АС4, АС5)
Назначение средства измерений
Колонки топливораздаточные АС (модели АС1, АС2, АС3, АС4, АС5) (далее – ко-
лонки), предназначены для измерения объема топлива (бензин, керосин, дизельное топливо)
при выдаче его в топливные баки автотранспортных средств или в тару потребителя.
Описание средства измерений
Колонки представляют собой модульную конструкцию и осуществляют заправку то-
пливом с двух сторон. В базисном одномодульном варианте имеется один раздаточный рукав,
в остальных – симметричное расположение рукавов от 1 до 5 с каждой стороны.
Принцип действия колонок заключается в следующем: топливо из резервуара через
обратный клапан и насосный моноблок, оснащенный фильтром и газоотделителем, подается в
поршневой измеритель объема J100, из которого через рукава с раздаточным краном поступа-ет
в бак транспортного средства. Вращение вала измерителя объема при помощи оптоэлек-
тронного датчика преобразуются в электрические импульсы, поступающие в блок управле-
ния колонки и индикации, где на цифровом светодиодном табло отображается количество от-
пущенного топлива, его цена, стоимость и значение указателя суммарного учета. Блок управ-
ления колонкой настраивается через ИК-порт, все технологические и метрологические пара-
метры вносятся в блок управления с помощью технологического ИК пульта.
Пульт управления колонки, с помощью которого осуществляется задание дозы и ар-
хивирование отпущенного количества топлива, располагается в помещении оператора – кас-
сира и подключается к персональному компьютеру.
Конструкция корпуса колонок может быть выполнена «Портального» типа или типа
«Евролайн».
Числовые обозначения модификации колонок АС1, АС2, АС3, АС4, АС5 соответст-
вуют количеству видов выдаваемого топлива.
Схемы обозначения колонок топливораздаточных АС:
Колонки топливораздаточные АС1.ХX:
Количество раздаточных кранов:
1- один
2- два
Тип корпуса:
1- «Портальный»
2- «Евролайн»
Топливораздаточные колонки АС2.ХX:
Количество раздаточных кранов:
2- два
4- четыре
Тип корпуса:
1- «Портальный»
2- «Евролайн»
Топливораздаточные колонки АС3.ХX:
Количество раздаточных кранов:
3- три
6- шесть
Тип корпуса:
1- «Портальный»
Лист № 2
Всего листов 6
2- «Евролайн»
Общий вид колонок представлен на рис 1.
АС 3.62АС 2.41
Рис. 1 Общий вид колонок топливораздаточных AC
Программное обеспечение
Программное обеспечение (ПО) выполняют следующие функции:
-Управление работой периферийных устройств ТРК (управление электромагнитными
клапанами отпуска рабочей жидкости; измерение объема топлива в реальном времени, расхо-
да топлива, вывод данных о количестве, цене и стоимости отпущенного топлива на табло
ТРК);
-Ведение протоколов измерений всех параметров во всех режимах работы (калибровка,
выдача доз, самодиагностика);
-Формирует и отправляет вышеуказанные данные в систему управления АЗС.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Топливораздаточные колонки АС4.ХX:
Количество раздаточных кранов:
4 - четыре
8 - восемь
Тип корпуса:
1- «Портальный»
2- «Евролайн»
Топливораздаточные колонки АС5.ХX:
Количество раздаточных кранов:
5- пять
10- десять
Тип корпуса:
1- «Портальный»
2- «Евролайн»
Лист № 3
Всего листов 6
Идентификационные данные
1
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления идентификатора ПО
Таблица 1
Значение
2
Система управления комплексом ТРК
версия ПО не ниже 2.0.0.420
76FAD6BF
CRC32
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уров-
ню «средний» по п. 4.5 Р 50.2.077-2014.

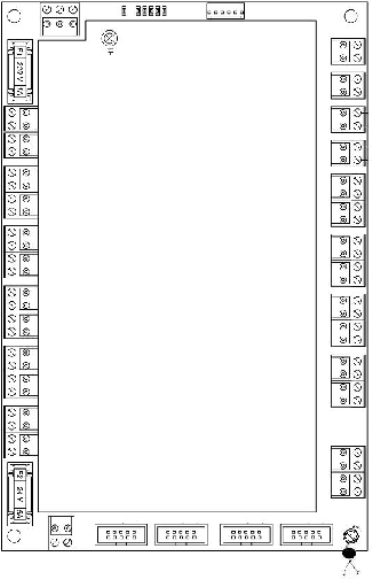

На схеме 1 и Рис. 2, 3 указаны места пломбирования
Схема 1. Схема пломбировки установлен-
ного блока управления (через отверстие в
крепежном болту)
Рис.2 Схема пломбировки окна ИК-
приемника
лист № 4
всего листов 6

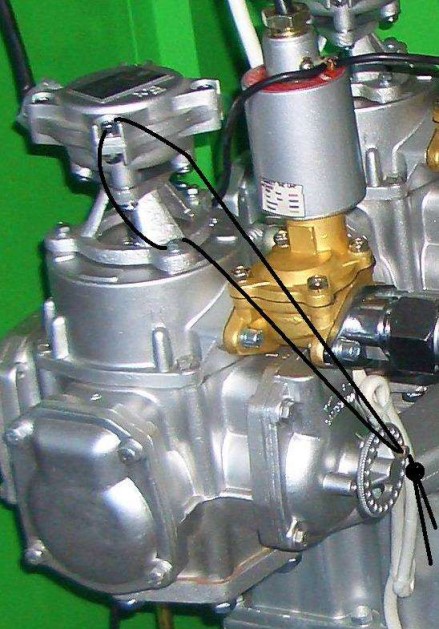

Рис.3 Пломбирование измерителя объема и датчика импульсов
40±10%
&fraq12;
0
,
25
&fraq12;
Метрологические и технические характеристики
Технические и метрологические характеристики колонок топливораздаточных АС
приведены в таблице 2.
Таблица 2
Наименование характеристикиАС(Х).ХХ
Номинальный расход топлива через один раздаточный кран, дм
3
/мин
(л/мин)
Наименьший расход топлива, дм
3
/мин (л/мин)5
Минимальная доза выдачи топлива, не более, дм
3
(л)2
Пределы допускаемой основной относительной погрешности, %
- при минимальной дозе выдачи
±
0
,
5
- при дозах больше минимальной
±
0
,
25
Наибольшее допускаемое изменение действительных значений основ-
ной погрешности, вызванное изменением температуры окружающего
воздуха и топлива, отличной от 20±5°С, в пределах температур от ми-
нус 40 до плюс 50 °С, %, не более
Сходимость показаний, %
&fraq12;
0
,
25
&fraq12;
Верхний предел показаний указателя разового учета:
- выданного объема топлива, дм
3
(л);9999,99
- цены за 1 дм
3
(л) топлива, руб.; 99,99
- стоимости, выданного объема топлива, руб.9999,99
Дискретность отображения информации указателя разового учета:
- выданного объема топлива, дм
3
(л);0,01
- цены за 1 дм
3
(л) топлива, руб.;0,01
- стоимости, выданного объема топлива, руб.0,01
лист № 5
всего листов 6
0,01
Дискретность отображения информации указателя суммарного
учета топлива, дм
3
(л)
Верхний предел показаний указателя суммарного учета топлива, дм
3
(л)
Номинальная мощность привода насоса не более, кВ·А
Номинальная тонкость фильтрования, мкм
Электропитание колонки от сети переменного тока напряжением (с
частотой (50±1)Гц), В
Длина раздаточного рукава не менее, м
Количество раздаточных рукавов
Количество видов топлива
9999999,99
0,75
60
220 (+15% -10%)
380 (+15% -10%)
4
от 1 до 10
от 1 до 5
Масса и габаритные размеры колонок топливораздаточных АС приведены в таблице 3.
Таблица 3
1.121.222.22
АС, тип «Евролайн»
2.423.323.624.424.82
5.525.102
135145185
195215225280290
345355
1072 1072 1242
482 482 482
2060 2060 2060
2724 2724
482 482
2060 2060
1.111.212.21
1242 1782 1782 2253 2253
482 482 482 482 482
2060 2060 2060 2060 2060
АС, тип «Портальный»
2.413.313.614.414.81
5.515.101
113123163
173193203258268
295305
Наименование
характеристики
Масса, кг,
не более
Габаритные
размеры, мм,
не более
- длина
- ширина
- высота
Наименование
характеристики
Масса, кг,
не более
Габаритные
размеры, мм,
не более
- длина
- ширина
- высота
810 810 1010
440 440 440
229022902290
1010 1010 1010 1380 1380
440 440 440 440 440
2290 2290 2290 2290 2290
1750 1750
440 440
2290 2290
Знак утверждения типа
наносят на маркировочную табличку колонки сублимационным методом и на титульный лист
эксплуатационной документации типографским методом.
Комплектность средства измерений
приведена в таблице 4.
1
1
Наименование
Количество
Колонка топливораздаточная АС (модель
АС1.XХ, АС2.ХХ, АС3.ХХ, АС4.ХХ, АС5.ХХ)
Таблица 4
Примечание
Модель в соответствии с
заказом
Руководство по эксплуатации «Колонки топливо-
раздаточные АС(Х).ХХ.», 4213.001.82585361РЭ.
Формуляр
1
Упаковка
1
Лист № 6
Всего листов 6
Поверка
осуществляется в соответствии с МИ 1864-88 «ГСИ. Колонки топливораздаточные. Мето-
дика поверки»
Основные средства поверки:
-мерники металлические образцовые 2-го разряда вместимостью 10 дм
3
, 20 дм
3
,
50 дм
3
, 100 дм
3
с пределом допускаемой относительной погрешности не более ±0,1 % по
ГОСТ 8.400-80.
Сведения о методиках (методах) измерений
изложены в документе «Колонки топливораздаточные АС(Х).ХХ. Руководство по экс-
плуатации», 4213.001.82585361РЭ.
Нормативные и технические документы, устанавливающие требования к колонкам то-
пливораздаточным АС (модель АС1, АС2, АС3, АС4, АС5)
1.ГОСТ 9018-89 «Колонки топливораздаточные. Общие технические условия».
2.ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств изме-
рений объема и массы жидкости»
3.ТУ 4213.001.82585361.2008. Колонки топливораздаточные АС(Х).ХХ. Техниче-
ские условия.
Изготовитель
ООО «Айрон-Системс»
Адрес: 656922, Россия, Алтайский край, г. Барнаул, ул. Попова, д.179б
Тел./факс: (3852) 46-56-03
E-mail:
ИНН 2222066415
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
Сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«_____» ___________2015 г.
