Преобразователи термоэлектрические платинородий-платинородиевые эталонные ПРО, ГРСИ 41201-09
Номер госреестра:
41201-09
Наименование СИ:
Преобразователи термоэлектрические платинородий-платинородиевые эталонные
Обозначение типа:
ПРО
Производитель:
ОАО "НПП "Эталон", г.Омск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.10.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 36008
об утверждении типа средств измерения
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи термоэлектрические платинородий-платинородиевые эталонные
ПРО
Назначение средства измерений
Преобразователи термоэлектрические платинородий-платинородиевые эталонные ПРО
(далее – термопреобразователи) предназначены для проведения поверочных работ в диапазоне
температур от 600 до 1800 °С по ГОСТ Р 52314-2005 на воздухе или в нейтральной среде в
лабораторных условиях
Описание средства измерений
Термопреобразователи состоят из термопары, помещенной в защитную арматуру.
Термопара состоит из двух термоэлектродов, соединенных на одном конце гальваническим
способом (горячий спай). Положительный термоэлектрод выполнен из платинородиевого
сплава ПР-30, а отрицательный – из платинородиевого сплава ПР-6. Защитная арматура может
быть корундовой или сапфировой трубкой.
Принцип работы термопреобразователя основан на преобразовании тепловой энергии в
ТЭДС термопары при наличии разности температур между его свободными концами и горячим
сдаем.
В зависимости от конструкции термопреобразователи имеют восемь исполнений.
Внешний вид термопреобразователей приведен на рисунке 1.

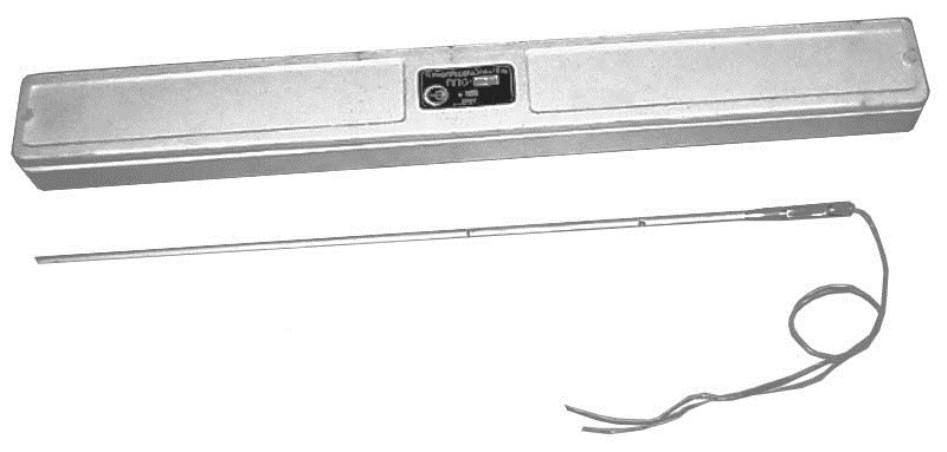

Рисунок 1 – Внешний вид термопреобразователей
Лист № 2
Всего листов 4
Метрологические и технические характеристики
Основные метрологические технические характеристикитермопреобразователей
приведены в таблице 1.
Таблица 1
Наименование характеристикиЗначение
Диапазон измеряемых температур, °С от 600 до 1800
Разряд по ГОСТ 8.558-2009 1, 2, 3
Классификация по ГОСТ Р 52314-2005 ПРО
Значения ТЭДС в реперных точках, мкВ:
- затвердевание алюминия2 167±11
- затвердевание меди5 630±26
- плавление палладия 10 720±45
- плавление платины 13 229±51
Расхождение значений ТЭДС (неоднородность) на
глубине погружения 250 и 300 мм при температуре
(1 450±20) °С, мкВ:
- при первичной поверке±8
- при периодической поверке:
- для ПРО 1-го разряда±8
- для ПРО 2-го разряда ±15
- для ПРО 3-го разряда ±20
Нестабильностьпослеотжигапритемпературе
(1 450±20) °С в течение 4 ч, мкВ:
- для ПРО 1-го разряда±4
- для ПРО 2-го разряда±6
- для ПРО 3-го разряда±8
Нестабильность за интервал между поверками, мкВ:
- для ПРО 1-го разряда при:
- t = 1 554,8 °С ±10
- t = 1 768,2 °С ±15
- для ПРО 2-го разряда±15
- для ПРО 3-го разряда±20
Вероятность безотказной работы при t = 1 600 °C в
течение 80 ч, не менее0,9
Длина рабочей части, мм 465±5
Диаметр рабочей части, мм 4,0; 4,7; 7,0
Масса, кгот 0,063 до 0,117
Средний срок службы, лет, не менее 6
Условия эксплуатации:
- температура окружающего воздуха, °С20±10
- относительная влажность, %от 30 до 80
- атмосферное давление, мм рт.ст. от 630 до 795
Условия хранения:
- температура окружающего воздуха, °С от 5 до 40
- относительная влажность, % от 65 до 80
Лист № 3
Всего листов 4
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским
способом и на термопреобразователи методом гравировки.
1 шт.
Количество
ПРО
Комплектность средства измерений
Комплектность термопреобразователей приведена в таблице 3.
Таблица 3
НаименованиеОбозначение
Преобразователь термоэлектрический
платинородий-платинородиевый эталонный
ПаспортДДШ 2.821.027 ПС
Свидетельство о поверке -
Футляр-
Трубка армирующая запасная-
Пробирка стеклянная-
1 экз.
1 экз.
1 шт.
1 шт.
2 шт.
Поверка
Поверка термопреобразователей осуществляется в соответствии с МИ 1746-87
«ГСИ. Термопреобразователи образцовые платинородий-платиновые ПР 30/6. Методика
поверки».
В перечень основного поверочного оборудования входят:
- установки для реализации реперных точек;
- установка УПСТ-2М: диапазон воспроизводимых температур от 0 до 1200 °С,
допускаемые значения средних квадратических отклонений (СКО) случайной составляющей
погрешности не более 0,9 мкВ;
- эталонные 1-го и 2-го разрядов платинородий-платинородиевые термоэлектрические
преобразователи;
- сличительная высокотемпературная печь;
- сосуды Дьюрана.
Сведения о методиках (методах) измерений
ПринципработытермометровприведенвдокументеДДШ 2.821.027 ПС
«Преобразователи термоэлектрические платинородий-платинородиевыеэталонные
ПРО. Паспорт».
Нормативныеитехническиедокументы,устанавливающиетребованияк
термопреобразователям
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений
температуры»;
ГОСТ Р 52314-2005 «Преобразователи термоэлектрические платинородий-платиновые
и платинородий-платинородиевые эталонные 1, 2 и 3-го разрядов. Общие технические
требования»
ДДШ 2.821.027 ТУ «Преобразовательтермоэлектрическийплатинородий-
платинородиевый эталонный ПРО. Технические условия»
Рекомендации по области применения в сфере государственного регулирования
обеспечения единства измерений
- выполнении работ по оценке соответствия продукции и иных объектов обязательным
требованиям в соответствии с законодательством Российской Федерации о техническом
регулировании.
Лист № 4
Всего листов 4
Изготовитель
Открытоеакционерноеобщество«Научно-производственноепредприятие«Эталон»
(ОАО «НПП «Эталон»)
Юр. адрес: 644009, г. Омск, ул. Лермонтова, 175
Тел/факс (3812) 36-84-00 / 36-78-82; e-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного
унитарного предприятия "Всероссийский научно-исследовательский институт метрологии
им. Д.И.Менделеева" (ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»)
Юр. адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Тел./факс: (812) 251-76-01 / 713-01-14; e-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____» ______________ 2014 г.
