Номер госреестра:
41200-09
Наименование СИ:
Спектрофотометры
Обозначение типа:
РВ 2201
Производитель:
ЗАО "Спектроскопия, оптика и лазеры - авангардные разработки", Беларусь, г.Минск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.01.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 36007
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрофотометры РВ 2201
Назначение средства измерений
Спектрофотометры РВ 2201 (далее по тексту – спектрофотометры) предназначены для
измерений спектральных коэффициентов направленного пропускания, оптической плотности в
прозрачных жидких растворах и твердых образцах и определения концентрации веществ в
спектральном диапазоне от 190 до 1100 нм с выводом результатов измерения на встроенный
дисплей с сенсорной панелью управления или компьютер.
Описание средства измерений
Принцип действия спектрофотометров основан на измерении на определенной длине
волны отношения светового потока I, прошедшего через исследуемый образец, к световому
потоку I
0
в отсутствии исследуемого образца.
Спектрофотометрыявляютсякомпактнымиуниверсальнымиодноканальными
приборами, работающими в спектральном диапазоне от 190 до 1100 нм и длиной измеряемого
оптического пути до 100 мм.
Спектрофотометры в зависимости от базовой комплектации могут иметь исполнение:
РВ 2201А, РВ 2201В, РВ 2201С.
Спектрофотометры РВ 2201А комплектуются универсальным кюветодержателем для
прямоугольных кювет с длиной оптического пути от 10 до 100 мм.
СпектрофотометрыРВ2201Вкомплектуютсятермостатируемым в интервале
температур от 20 до 45 °C кюветодержателем со встроенным термостатом на десять кювет (с
наружными размерами до 12,5×52,5×45 мм).
Спектрофотометры РВ 2201С комплектуются термостатируемым пятипозиционным
кюветодержателем со встроенным термостатом на десять кювет (с наружными размерами до
12,5×52,5×45 мм). Температура термостатирования: 37 °C.

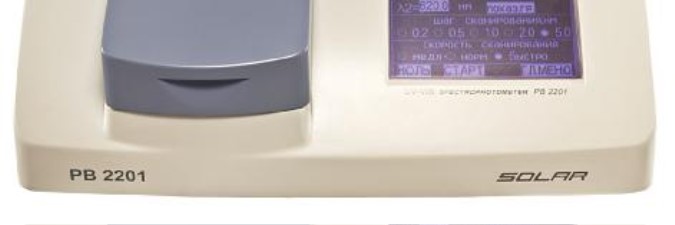

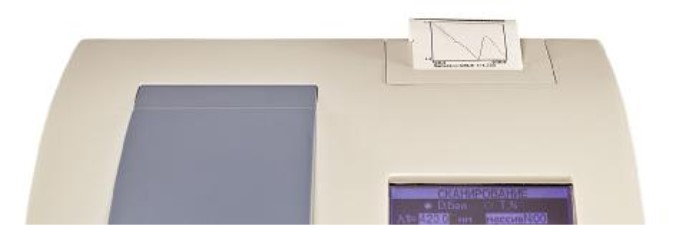

Рисунок 1 – Общий вид спектрофотометров РВ 2201
Степень защиты оболочки спектрофотометров IP20 соответствует ГОСТ 14254-96.
Лист № 2
Всего листов 5
Программное обеспечение
Обработка результатов измерений, управление спектрофотометром, создание и
сохранение файлов с данными контроля производится с помощью встроенного программного
обеспечения PВ 2201.
Идентификационные данные (признаки) метрологически значимой части программного
обеспечения спектрофотометров указаны в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Значение
PВ 2201
8.1
65650С03
(по файлу PВ2201.HEX)
CRC 32
Уровень защита программного обеспечения от непреднамеренных и преднамеренных
изменений в соответствии с Р 50.2.077-2014 «средний».
Значение характеристики
От 190 до 1100
От 200 до 1000
двойной со сложением дисперсии
1:4,5
От 3,8 до 6,0
0,05
± 1,0
Метрологические и технические характеристики
Таблица 2
Наименование характеристики
Спектральный диапазон показаний, нм
Спектральный диапазон измерений, нм
Тип монохроматора
Относительное отверстие монохроматора, не менее
Выделяемый спектральный интервал, нм
Уровень мешающего излучения, %, не более (на длинах
волн 220 и 340 нм)
Пределыдопускаемойабсолютнойнеисключенной
систематической погрешности установки заданной trial
волны, нм
Пределы допускаемой абсолютной случайной погрешности
установки заданной длины волны, нм
± 0,5
коэффициента
От 0,1 до 200
коэффициента
Диапазонпоказанийспектрального
направленного пропускания, %
Диапазонизмеренийспектрального
направленного пропускания, %
От 0 до 100
Диапазон показаний оптической плотности, Б
Диапазон измерений оптической плотности, Б
Пределыдопускаемойабсолютнойнеисключенной
систематическойпогрешностиизмеренийоптической
плотности, Б
От минус 0,301 до 3,000
От 0 до 2, 000
D
р
D
=
±
(0,005
+
0,05
×
D), где D –
Пределы допускаемой абсолютной случайной погрешности
измерений оптической плотности, Б
действительное(аттестованное)
значение оптической плотности, Б
s
p
[
D
D
]
=
0,002
+
0,015
×
D, где D
– действительное (аттестованное)
значение оптической плотности, Б
± 0,002
Дрейф показаний, Б, не более (за 1 ч непрерывной работы)
Диапазонустановкитемпературытермостатируемого
держателя кювет спектрофотометра РВ 2201В в рабочих
условиях эксплуатации, °C
От 20 до 45
Лист № 3
Всего листов 5
Допускаемое отклонение температуры термостатируемого
держателя кювет спектрофотометра РВ 2201В в рабочих
условиях эксплуатации от установленного значения, °C
- в диапазоне от 35 до 40 °C± 0,5
- в диапазоне от 20 до 34 °C± 1,0
Температуратермостатируемого пятипозиционного
кюветодержателя и встроенного термостата
спектрофотометра РВ 2201С в рабочих условиях
эксплуатации, °C37 ± 0,5
Внутренниеразмеры кюветного отделения (длина×
глубина×высота), мм, не более110×160×100
Длина оптического пути исследуемых образцов, мм, не
trial110
Габаритные размеры (длина×глубина×высота), мм, не
более405×340×160
Питание осуществляется от сети переменного тока
- напряжением, В230 ± 23
- частотой, Гц 50 ± 0,5
Потребляемая мощность, В∙А, не более 60
Масса спектрофотометров, кг, не более 11
Рабочие условия эксплуатации:
- температура окружающей среды, °C25 ± 10
- относительная влажность воздуха, %45 – 80
- атмосферное давление, кПа 84 - 107
Средний срок службы спектрофотометров, лет, не менее 5
Знак утверждения типа
наносится на этикетке, расположенной на задней панели спектрофотометров, любым методом,
обеспечивающим сохранность маркировки в течение всего срока службы спектрофотометров, а
такжетипографским способом на титульный лист руководства по эксплуатации СИДТ
2.850.002 РЭ.
Комплектность средства измерений
Таблица 3
ОбозначениеНаименование
Количество для исполнения
РВ 2201АРВ 2201ВРВ 2201С
СИДТ 2.850.002СпектрофотометрРВ 2201А1 шт.--
- 01
- 02
АГО 481.303 ТУ
Спектрофотометр РВ 2201В-
Спектрофотометр РВ 2201С-
Вставка плавкая ВП 1-1 1А
Кювета одноразовая полистирольная
квадратная с наружными размерами
12,5х12,5х45мм(сдлиной
оптического пути 10 мм)
*
1 шт.-
-1 шт.
2 шт.
100 шт.
1 шт.
СИДТ 4.170.003
Кювета кварцевая КУ с наружными
размерами 12,5х12,5х45 мм (с длиной
оптического пути 10 мм)
*
Упаковка
1 комплект
Лист № 4
Всего листов 5
Руководство по эксплуатации1 экз.
СИДТ 2.850.002
РЭ
СИДТ 2.850.002
РП
Руководствопользователяи1 экз.
программное обеспечение
ГОСТ 28244-96 Шнур сетевой ПВС-АП-1 шт.
3х0,75-2004-2,0
Кабель интерфейсный1 шт.
МРБМП.1822-
2008
Методика поверки1 экз.
Свидетельство о поверке1 экз.
Примечания
1 *По согласованию с заказчиком допускается:
- изменение количества поставляемых кювет;
- изменение типа поставляемых кювет (акриловые, полиэтиленовые, полипропиленовые,
стеклянные и другие).
2 При дополнительном заказе возможна поставка в комплекте со спектрофотометром
следующих изделий:
- универсального кюветодержателя для прямоугольных кювет с длиной оптического пути 10,
20, 30, 50 и 100 мм;
- термостатируемого в интервале температур от 20 до 45 °C кюветодержателя для
прямоугольных кювет с длиной оптического пути 10 мм с электронной магнитной мешалкой со
встроенным термостатом на десять кювет (с наружными размерами 12,5×12,5×45 мм);
- термостатируемого пятипозиционного кюветодержателя со встроенным термостатом на
десять кювет (с наружными размерами 12,5×12,5×45 мм). Температура термостатирования
37 °C;
- держателя твердых образцов;
- приставки для измерения спектральных коэффициентов диффузного отражения;
- насоса перистальтического с проточной кюветой;
- компьютера;
- принтера;
- комплекта светофильтров КСС-04 для поверки спектрофотометров РВ 2201.
Поверка
осуществляется по документу МРБ МП 1822-2008 «Спектрофотометры РВ 2201. Методика
поверки», согласованному ГЦИ СИ ФГУП «ВНИИОФИ» 15.07.2009 г.
Основные средства поверки:
Комплект светофильтров КСС, исполнение КСС-04, ГР СИ № 38270-08.
Диапазоны длин волн, нм:
– светофильтры №№ C1 – C6250 - 960
– cветофильтр С 7 345 - 880
– cветофильтр ЖС 4 250, 340
Диапазон значений спектрального коэффициента направленного пропускания: 0,01 -
0,93.
Диапазон значений оптической плотности: 0,03 – 2, 00 Б
Пределы допускаемой абсолютной погрешности значений оптической плотности
светофильтров №№ С1-С6, Б:
– в диапазоне 0,01 – 0,3 Б
±
0,0026;
– в диапазоне 0,31 – 1,0 Б
±
0,013;
– в диапазоне 1,1 – 2,0 Б
±
0,13.
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
СИДТ 2.850.002 РЭ «Спектрофотометры РВ 2201. Руководство по эксплуатации»,
раздел 9.
Нормативные документы, устанавливающие требования к спектрофотометрам РВ 2201
ГОСТ 8.557 МРБ МП 1822-2008-2007 «ГСИ. Государственная поверочная схема для
средствизмеренийспектральных,интегральныхиредуцированныхкоэффициентов
направленного пропускания в диапазоне длин волн 0,2 - 50,0 мкм, диффузного и зеркального
отражений в диапазоне длин волн 0,2 - 20,0 мкм».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия продукции и иных объектов обязательным
требованиям в соответствии с законодательством Российской Федерации о техническом
регулировании.
Изготовитель
Закрытое акционерное общество «Спектроскопия, оптика и лазеры – авангардные
разработки» (ЗАО «Спектроскопия, оптика и лазеры – авангардные разработки»), Республика
Беларусь.
220034, г. Минск, ул. Платонова, 1Б, помещение 36, к.22
Тел./факс: (+375 017) 335-23-90, 335-23-88
E-mail:
Экспертиза проведена
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail:
.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«
»
2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 59082-14 | Фурье-спектрофотометры инфракрасные | IRTracer-100 и IRAffinity-1S | Фирма "Shimadzu Corporation", Япония; Фирма "Shimadzu Manufacturing Inc.", США; Фирма "Shimadzu (Suzhou) Instruments Manufacturing, Co., Ltd.", Китай | 1 год | Перейти |
| 60285-15 | Спектрофотометры | NIRS мод. NIRS DS2500, NIRS DA1650 | Компания "FOSS Analytical AB", Швеция | 1 год | Перейти |
| 26848-04 | Спектрофотометры | MINOLTA серии CM-3600 мод. CM-3600d, CM-3610d, CM-3630 | Фирма "Minolta Co., Ltd.", Япония | 1 год | Перейти |
| 40591-14 | Спектрофотометры | СПЕКС ССП | ЗАО "Спектроскопические системы", г.Москва | 1 год | Перейти |
| 26034-03 | Спектрофотометры | СФ-201 | ЗАО "НПКФ Аквилон", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
