Приложение к свидетельству № 74708
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные переменного тока и напряжения переменного
тока ЭП8527
Назначение средства измерений
Преобразователи измерительные переменного тока и напряжения переменного тока
ЭП8527 (далее – ИП) предназначены для линейного преобразования переменного тока или на-
пряжения переменного тока в выходной сигнал переменного тока.
Описание средства измерений
По способу преобразования входного сигнала ИП относятся к преобразователям транс-
форматорного типа.
В зависимости от диапазонов входных и выходных сигналов, сопротивления нагрузки
ИП имеют 19 модификаций.
Модификации ЭП8527/1, ЭП8527/2, ЭП8527/12 – для линейного преобразования пере-
менного тока рабочих режимов в выходной сигнал переменного тока.
Модификации ЭП8527/4-ЭП8527/11 – для линейного преобразования переменного тока
режимов перегрузки в выходной сигнал переменного тока.
Модификации ЭП8527/14-ЭП8527/19 – для линейного преобразования переменного тока
рабочих режимов и режимов перегрузки в выходной сигнал переменного тока.
Модификации ЭП8527/3, ЭП8527/13 – для линейного преобразования напряжения пере-
менного тока рабочих режимов и режимов перегрузки в выходной сигнал переменного тока.
Выходной сигнал прямо пропорционален мгновенному значению входного сигнала.
Функция преобразования ИП ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12, ЭП8527/14-
ЭП8527/19 имеет следующий вид:
Iвых = к
1
∙i вх,
Функция преобразования ИП ЭП8527/3, ЭП8527/13 имеет следующий вид:
iвых = к
2
∙u вх ,
гдек
1
, к
2
– коэффициенты пропорциональности (зависят от соотношения числа витков пер-
вичной и вторичной обмоток трансформатора ИП, значений балластных резисторов входной
цепи ИП, значения шунтирующего резистора выходной цепи ИП);
iвх, u
вх
– мгновенное значение входного сигнала, А или В;
i
вых
– мгновенное значение выходного сигнала, мА.
ИП ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12 конструктивно состоят из следующих
основных узлов: корпуса, трансформатора, элементов схемы, зажимов выходной цепи. Корпус
выполнен из изоляционного материала в виде двух симметричных частей (основания и крыш-
ки) с отверстием по центру для пропускания провода входной цепи.
ИП ЭП8527/3, ЭП8527/13-ЭП8527/19 конструктивно состоят из следующих основных
узлов: основания с двумя клеммными колодками, крышки корпуса, двух крышек клеммных ко-
лодок, трансформаторов. В ИП ЭП8527/3, ЭП8527/13 на печатной плате дополнительно разме-
щены балластные резисторы. Основание, крышка корпуса, крышки клеммных колодок выпол-
нены из изоляционного материала. В клеммных колодках размещены зажимы для подключения
внешних цепей.
Фотографии общего вида ИП приведены на рисунках 1-3.
Схемы пломбировки от несанкционированного доступа и указание мест для нанесения
оттиска клейма отдела технического контроля изготовителя (далее - ОТК) и оттиска клейма
знака поверки средств измерений на ИП приведены на рисунках 4-5.
Лист № 2
Всего листов 9

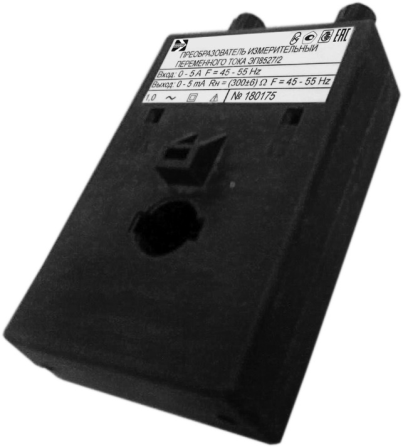

Рисунок 1 – Фотография общего вида ИП ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12

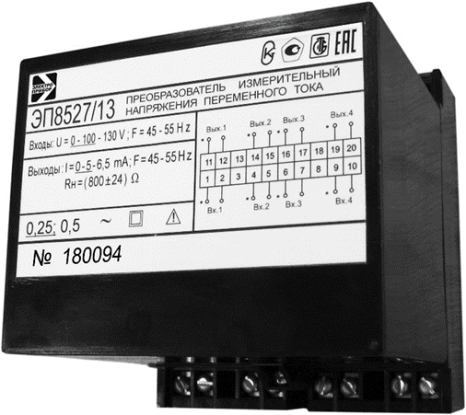

Рисунок 2 – Фотография общего вида ИП ЭП8527/3, ЭП8527/13
Лист № 3
Всего листов 9
Рисунок 3 – Фотография общего вида ИП ЭП8527/14-ЭП8527/19
1 – Винты, крепящие крышку корпуса к основанию;
2 – Место для нанесения оттиска клейма ОТК;
3 – Место для нанесения оттиска клейма знака поверки средств измерений.

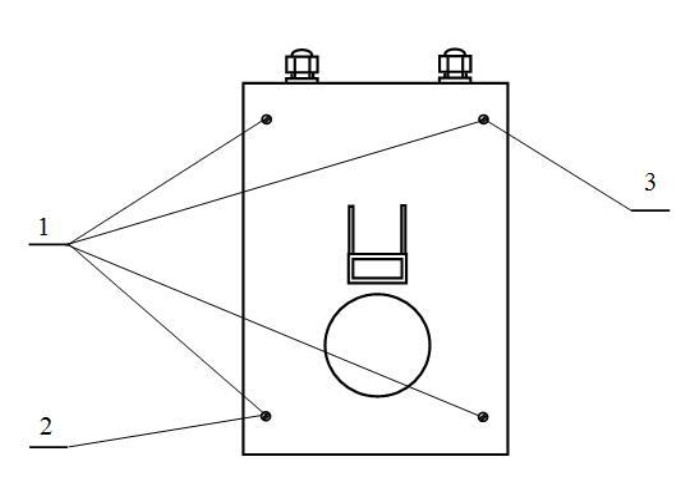

Рисунок 4 – Схема пломбировки от несанкционированного доступа и указание мест нанесения
оттиска клейм ОТК и оттиска клейма знака поверки средств измерений на ИП ЭП8527/1,
ЭП8527/2, ЭП8527/4-ЭП8527/12 (вид снизу)
Лист № 4
Всего листов 9
1 – Винты, крепящие крышку корпуса к основанию;
2 – Место для нанесения оттиска клейма ОТК;
3 – Место для нанесения оттиска клейма знака поверки средств измерений.
Рисунок 5 – Схема пломбировки от несанкционированного доступа и указание мест нанесения
оттиска клейм ОТК и оттиска клейма знака поверки средств измерений на ИП ЭП8527/3,
ЭП8527/13-ЭП8527/19 (вид сверху)
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Основные характеристики входного и выходного сигналов, сопротивление нагрузки в
зависимости от модификации ИП соответствуют значениям, приведенным в таблице 1.
Для многоканальных ИП (ЭП8527/3, ЭП8527/13-ЭП8527/19) характеристики и техниче-
ские требования заданы для каждого из каналов.
Сопротив-
ление на-
грузки, Ом
ЭП8527/1
-
ЭП8527/2
-
ЭП8527/3
Таблица 1 - Метрологические характеристики
входного сигнала
Нормирующее
Диапазон изменений
выходного сигнала,
мА
кация ИП
в рабочем
в режиме
Диапазон измерений
значение входно-
Номи-
го сигнала
нальное
входного
Модифи-
значение
в рабо-в режи-
режиме перегрузки сигнала
ч
е
м ре- ме
пере-
жимегрузки
чем ре-
в р
а
бо-
в режиме
жиме
перегрузки
1 А1 А-
-300
±
6
5 А5 А-
-300
±
6
от 0
до 1 А
от 0
до 5 А
от 0
до 400 В
от 400
до 520 В
400 В400 В520 В
от 0
до 5,0
от 0 до
5,0
от 0 до
5,0
от 5,0 до 6,5800
±
24
Лист № 5
Всего листов 9
Диапазон измерений
входного сигнала
Номи-
нальное
значение
входного
сигнала
Сопротив-
ление на-
грузки, Ом
ЭП8527/4
-
-
от 0 до 5,0
300
±
6
ЭП8527/5
-
-
от 0 до 5,0
300
±
6
ЭП8527/6
-
-
от 0 до 5,0
300
±
6
ЭП8527/7
-
-
от 0 до 5,0
300
±
6
ЭП8527/8
-
-
от 0 до 5,0
300
±
6
ЭП8527/9
-
-
от 0 до 5,0
300
±
6
ЭП8527/10
-
-
от 0 до 5,0
300
±
6
ЭП8527/11
-
-
от 0 до 5,0
300
±
6
ЭП8527/12
-
-
300
±
6
ЭП8527/13
от 5,0 до 6,5
ЭП8527/14
от 10 до 75
ЭП8527/15
от 10 до 75
ЭП8527/16
от 10 до 75
ЭП8527/17
от 10 до 75
ЭП8527/18
300
±
6
ЭП8527/19
300
±
6
Продолжение таблицы 1
Нормирующее
значение входно-
го сигнала
Диапазон изменений
выходного сигнала,
мА
чем ре-
Модифи-
кация ИП
в р
а
бо-
в режиме
жиме
перегрузки
в рабо- в режи-
чем ре- ме пере-
жиме грузки
чем ре-
в р
а
бо-
в режиме
жиме
перегрузки
1 А-20 А
1 А-40 А
1 А-50 А
5 А-100 А
5 А-125 А
5 А-200 А
5 А-250 А
от 0
до 20 А
от 0
до 40 А
от 0
до 50 А
от 0
до 100 А
от 0
до 125 А
от 0
до 200 А
от 0
до 250 А
от 0
до 300 А
5 А-300 А
10 А10 А-
100 В100 В130 В
800
±
24 или
300
±
6
1 А1 А20 А
5 А5 А100 А
1 А1 А40 А
5 А5 А200 А
1 А1 А20 А
от 0
до 10 А
от 0
до 100 В
от 0
до 1 А
от 0
до 5 А
от 0
до 1 А
от 0
до 5 А
от 0
до 1 А
от 0
до 5 А
от 100
до 130 В
от 1
до 20 А
от 5
до 100 А
от 1
до 40 А
от 5
до 200 А
от 1
до 20 А
от 5
до 100 А
5 А5 А100 А
от 0
до 5,0
от 0
до 5,0
от 0
до 5,0
от 0
до 5,0
от 0
до 5,0
от 0
до 5,0
от 0
до 5,0
от 0
до 5,0
от 5,0
до 100
от 5,0
до 100
от 5,0
до 200
от 5,0
до 200
от 5,0
до 100
от 5,0
до 100
Значение сопротивления нагрузки по заказу.
ИП ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12 являются одноканальными изделиями.
Количество каналов в ИП ЭП8527/3, ЭП8527/13-ЭП8527/19 – от одного до четырех (по заказу).
Классы точности ИП соответствуют значениям, приведенным в таблице 2.
Лист № 6
Всего листов 9
Модификация ИП
Таблица 2 - Классы точности ИП
ЭП8527/1, ЭП8527/2, ЭП8527/12
ЭП8527/3, ЭП8527/13-ЭП8527/19
ЭП8527/4-ЭП8527/11
Класс точности
в рабочем режимев режиме перегрузки
диапазона измерений диапазона измерений
1,0 -
0,25 0,5
-2,0
Пределы допускаемой основной приведенной погрешности ИП в процентах от норми-
рующего значения входного сигнала соответствуют значениям, указанным в таблице 3, в диа-
пазоне частот входного сигнала от 45 до 55 Гц.
Модификация ИП
Таблица 3
ЭП8527/1, ЭП8527/2, ЭП8527/12
ЭП8527/3, ЭП8527/13-ЭП8527/19
ЭП8527/4-ЭП8527/11
Предел допускаемой основной приведенной
погрешности, %
в рабочем режимев режиме перегрузки
диапазона измерений диапазона измерений
±1,0-
±0,25 ±0,5
-±2,0
Пределы допускаемых дополнительных приведенных погрешностей равны:
а) при изменении температуры окружающего воздуха от плюс 18 до плюс 22 °С для
ЭП8527/3, ЭП8527/13-ЭП8527/19 и от плюс 15 до плюс 25 °С для ЭП8527/1, ЭП8527/2,
ЭП8527/4-ЭП8527/12, до минус 40 и плюс 50 °С на каждые 10 °С:
- пределам основной погрешности для ЭП8527/3, ЭП8527/13-ЭП8527/19 в рабочем
режиме диапазона измерений входного сигнала и 0,8 пределов основной погрешности – в ре-
жиме перегрузки;
- 0,5 пределов основной погрешности для ЭП8527/1, ЭП8527/2, ЭП8527/4-
ЭП8527/12.
б) при воздействии относительной влажности от 92 до 98 % при температуре +35 °С:
-удвоенномузначениюпределовосновнойпогрешностидляЭП8527/3,
ЭП8527/13-ЭП8527/19 в рабочем режиме диапазона измерений входного сигнала и 1,8 преде-
лов основной погрешности – в режиме перегрузки.
- пределам основной погрешности для ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12.
в) при воздействии внешнего однородного магнитного поля переменного тока с часто-
той измеряемого сигнала от 45 до 55 Гц с магнитной индукцией 0,5 мТл при самом неблаго-
приятном направлении и фазе магнитного поля:
- удвоенному значению пределов основной погрешности для ЭП8527/3, ЭП8527/13-
ЭП8527/19 в рабочем режиме диапазона измерений входного сигнала и пределам основной по-
грешности – в режиме перегрузки;
-0,5пределовосновнойпогрешностидляЭП8527/1,ЭП8527/2,
ЭП8527/4-ЭП8527/12.
ИП не требуют дополнительного источника питания.
Таблица 4 – Основные технические характеристики
Наименование характеристики
Время установления рабочего режима ИП, мин, не более
Значение
5
Лист № 7
Всего листов 9
- ЭП8527/14-ЭП8527/19
Значение
1,0
3,0
1,5
Продолжение таблицы 4
Наименование характеристики
Мощность, потребляемая ИП от измерительной цепи при входном
сигнале, равном конечному значению диапазона измерений рабочего
режима, В·А, не более:
- ЭП8527/14-ЭП8527/19
- ЭП8527/3
- ЭП8527/13
Габаритные размеры ИП (ширина×длина×глубина), мм, не более:
- ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12
- ЭП8527/3, ЭП8527/13
50×75×130
110×120×125 или
110×120×136
(при креплении на
DIN-рейку 35 мм)
110×120×70 или
110×120×81
(при креплении на
DIN-рейку 35 мм)
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность при температуре +35, %, не более
Масса, кг, не более
Средний срок службы, лет, не менее
Гарантийный срок эксплуатации, мес
Средняя наработка на отказ, ч, не менее
от -40 до +55
95
1
15
24
150 000
Мощность, потребляемая ИП ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12, не нормирует-
ся из-за отсутствия входных цепей, монтаж которых выполняется у потребителя.
Знак утверждения типа
наносится на крышку корпуса ИП методом офсетной печати и на эксплуатационную докумен-
тацию типографским способом.
Комплектность средства измерений
Наименование
Обозначение
ЭП8527/3,
ЭП8527/13
3ЭП.499.830
3ЭП.499.830 РЭ
МП.ВТ.149-2006
Таблица 5 - Комплектность ИП
Количество
ЭП8527/1, ЭП8527/2,
ЭП8527/4-ЭП8527/12,
ЭП8527/14-ЭП8527/19
1-
Преобразователь измери-
тельный переменного тока
ЭП8527
Преобразователь измери-
тельный напряжения пере-
менного тока ЭП8527
Руководство по эксплуата-
ции
Методика поверки
Паспорт
3ЭП.499.830 ПС
- 1
количество количество
по заказу по заказу
количество количество
по заказу по заказу
1 1
Лист № 8
Всего листов 9
Поверка
осуществляется по документу МП.ВТ.149-2006 «Преобразователи измерительные переменного
тока и напряжения переменного тока ЭП8527. Методика поверки», согласованному
РУП «Витебский ЦСМС» 16.05.2006 г. (с извещением об изменении № 5 от 31.07.2018 г.).
Основные средства поверки:
- установка для питания измерительных цепей постоянного и переменного токов
УИ300.1 (рег. № 35739-08);
- амперметры ЦА8500 (рег. № 37459-17);
- вольтметры ЦВ8500 (рег. № 37458-17);
- мера электрического сопротивления однозначная Р3030 (рег. № 8238-81);
- магазин сопротивлений Р4830/1 (рег. № 4614-74);
- трансформатор тока измерительный лабораторный ТЛЛ-0,66-1 (рег. № 44882-10);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор-
3.1КМ» (рег. № 52854-13);
- мультиметр цифровой прецизионный 8081R (рег. № 68139-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых ИП с требуемой точностью.
Знак поверки ИП наносится в виде оттиска поверительного клейма на мастику, уложен-
ную в углубление корпуса над одним из винтов, крепящих крышку корпуса к основанию ИП, и
в виде оттиска в паспорт или в свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразовате-
лям измерительным переменного тока и напряжения переменного тока ЭП8527
ТУ РБ 14401895.039-98 Преобразователи измерительные переменного тока и напряже-
ния переменного тока ЭП8527. Технические условия
Изготовитель
Обществосограниченнойответственностью«Многопрофильноенаучно-
производственное предприятие «Электроприбор» (ООО «МНПП «Электроприбор»), Республи-
ка Беларусь
Адрес: 210001, Республика Беларусь, г. Витебск, ул. Зеньковой, д. 1
Телефон/факс: +10375 (212) 67-28-16
E-mail:
Web-сайт: www.eleсtropribor.com
Лист № 9
Всего листов 9
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Все-
российский научно-исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495)437-55-77, факс: +7 (495) 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
