Преобразователи давления измерительные 221145, 221802, 40221805, ГРСИ 40840-09
Номер госреестра:
40840-09
Наименование СИ:
Преобразователи давления измерительные
Обозначение типа:
221145, 221802, 40221805
Производитель:
Фирма "National Oilwell Varco LP, d.b.a.: M/D Totco", США
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.11.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 35544
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные 221145, 221802, 40221805
Назначение средства измерений
Преобразователи давления измерительные (далее по тексту - преобразователи)
221145, 221802, 40221805 предназначены для измерений и непрерывного преобразования
избыточного давления жидкостей и газов в нормированный выходной сигнал постоянного
тока.
Описание средства измерений
Принцип действия преобразователей основан на использовании зависимости
между измеряемым давлением и упругой деформацией чувствительного элемента, на
который нанесены полупроводниковые тензорезисторы, соединенные в мостовую схему.
Измеряемое давление подводится через штуцер в рабочую полость преобразователя. Под
воздействием измеряемого давления чувствительный элемент деформируется, что
приводит к изменению электрического сопротивления тензорезисторов и разбалансу
мостовой схемы. Электрический сигнал напряжения разбаланса моста, пропорциональный
измеряемому давлению, поступает в блок преобразования для усиления, обеспечения
температурной компенсации и преобразования в унифицированный электрический
выходной сигнал постоянного тока.
Конструктивно преобразователи выполнены в виде единого корпуса, в котором
расположен чувствительный элемент и электронный блок преобразования. Измеряемое
давление подается через штуцер в рабочую полость преобразователей.
Преобразователи могут применяться в средах, содержащих сернистый нефтяной
газ.
Маркировка взрывозащиты - OExiaIIBT4

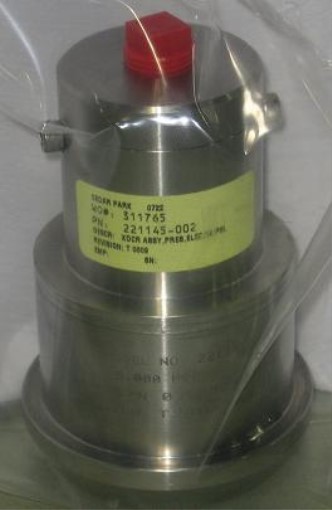

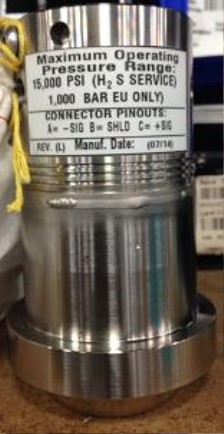

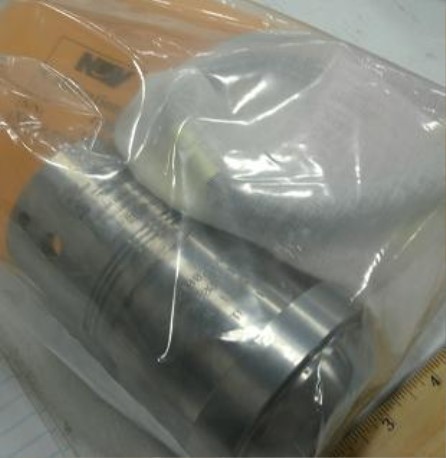

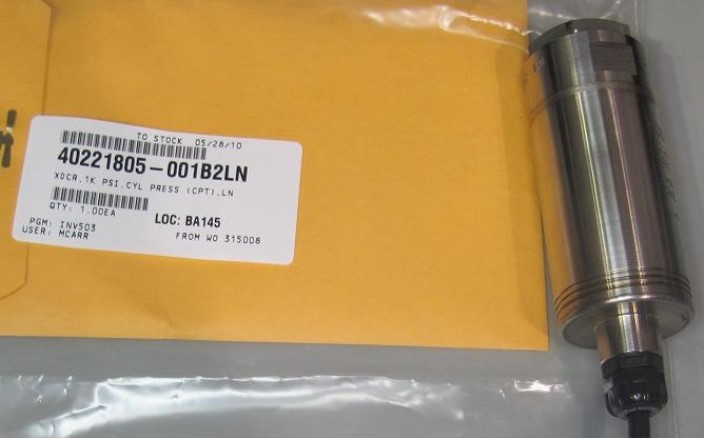

Общий вид преобразователей представлен на рисунке 1.
221145
Лист № 2
Всего листов 4
221802
40221805
Лист № 3
Всего листов 4
Метрологические и технические характеристики
0
±1,0
1,0
от 8 до 28
0,67
150
±0,2
IP65
10
221145
34,4; 68,9;
103,4
Таблица 1
Значение характеристики
221802 40221805
68,9; 103,4 6,89; 13,8; 34,4;
68,9; 103,4
от 4 до 20
2
11
140
94
131 155
51 50
Наименование
характеристики
Верхние пределы измерений
(ВПИ), МПа
Нижние пределы измерений,
МПа
Пределы допускаемой
основной приведенной
погрешности, γ,% от
диапазона измерений
Выходной сигнал, мА
Вариации выходного сигнала,
%
Напряжение питания
постоянного тока, В
Потребляемая мощность, Вт,
не более
Максимальноедопустимое
испытательное давление % от
ВПИ
Пределы дополнительной
погрешности, вызванной
изменением температуры
окружающего воздуха в
диапазоне рабочих
температур на каждые 10
о
С,
% от диапазона измерений
Масса, кг, не более
Габаритные размеры, мм
• длина
•диаметр корпуса
Степень защиты от
воздействия окружающей
среды
Средний срок службы, лет, не
менее
Условия эксплуатации:
Диапазон рабочих температур окруж. Среды,
о
С
Атмосферное давление окружающего воздуха, кПа
Относительная влажность окружающего воздуха (без конденсации) %
минус 40…60
84…106,7
до 100
Знак утверждения типа
наносится фотохимическим или механическим способом на корпус
преобразователей и типографским способом на титульный лист руководства по
эксплуатации.
Лист № 4
Всего листов 4
Комплектность средства измерений
В комплект поставки входят:
Преобразователь - 1 шт.
Руководство по эксплуатации 1 экз. на партию не более 25 преобразователей,
поставляемых в один адрес.
Поверка
осуществляется по МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления
измерительные. Методика поверки».
Сведения о методиках (методах) измерений
изложены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к
преобразователям давления измерительным 221145, 221802, 40221805
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими
аналоговыми выходными сигналами ГСП. Общие технические условия».
2.ГОСТ 8.802-2012 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений избыточного давления до 250
МПа».
3. ГОСТ 8.187-76 «Государственный специальный эталон и общесоюзная поверочная
схема для средств измерений разности давлений до 4·10
4
Па».
4. Техническая документация фирмы «National Oilwell Varco LP, d.b.a.: M/D Totco», США.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
осуществление производственного контроля за соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта.
Изготовитель
Фирма: National Oilwell Varco LP, d.b.a.: M/D Totco, США.
Адрес: 1200, Cypress Creek Road, Cedar Park, TX 78613-3614, USA
Тел.: +1 (512) 340-5000; Факс: +1 (512) 340-5219
Заявитель
ООО «Нэшэнл Оилвэлл Варко Евразия»
Адрес: Российская Федерация , 115054 г. Москва, Павелецкая площадь, д.2, стр. 2
Тел.: (495)775-25-40, 287-26-00
Факс: (495) 981-34 -70
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
190005, Россия, Санкт-Петербург, Московский пр., 19
Тел.:+7(812) 251-76-01, Факс: +7(812) 713-01-14, E-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по
проведению испытаний средств измерений в целях утверждения типа № 30001-10 от
20.12.2010 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологии
Ф.В. Булыгин
М.п.
"___" ___________ 2014 г.
