Газоанализаторы многоканальные EL3000, мод. EL3020, EL3040, EL3060, ГРСИ 40823-09
Номер госреестра:
40823-09
Наименование СИ:
Газоанализаторы многоканальные
Обозначение типа:
EL3000, мод. EL3020, EL3040, EL3060
Производитель:
Фирма "ABB Automation GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.02.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 37984
об утверждении типа средств измерений
Лист № 1
Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы многоканальные EL3000 модели EL3020, EL3040, EL3060
Назначение средства измерений
Газоанализаторы многоканальные EL3000 модели EL3020, EL3040, EL3060 (далее - га-
зоанализаторы) предназначены для автоматического непрерывного измерения содержания ки-
слорода, оксида и диоксида углерода, диоксида серы, оксидов азота и других газов в атмо-
сферном воздухе, отходящих дымовых газах, в технологических газовых средах.
Описание средства измерений
Многоканальные газоанализаторы EL3000 состоят из электронного блока и аналитиче-
ских модулей.
В состав многоканального газоанализатора EL3000 могут входить до двух аналиических
модулей, позволяющих анализировать до шести различных компонентов в одной пробе. Мо-
дули подготовки пробы (газовый насос SCC-F и охладитель пробы SCC-C/S, конвертер
NO
2
/NO) также могут быть интегрированы в данную систему. Все модули управляются цен-
тральным процессором. Использование быстро действующего процессора позволяет выпол-
нять автоматическую градуировку и сложные расчеты, такие как корректировка результатов
измерений из-за влияния неизмеряемых компонентов.
Газоанализаторы EL3000 в зависимости от условий применения и аналитической задачи
комплектуются следующими сенсорами: магнитным (Magnos 206), по теплопроводности
(Caldos 25/Caldos 27), инфракрасным (Uras 26), ультрафиолетовым (Limas 23), циркониевым
(Z023).
Инфракрасный сенсор (Uras 26) предназначен для селективного измерения от одного до
четырех компонентов. Селективность обеспечивается заполнением кюветы детектора изме-
ряемым газом. Uras 26 может работать совместно с электрохимическим сенсором для измере-
ния содержания кислорода. Uras 26 комплектуется двумя кюветами. Стабильность показаний
и чувствительность обеспечивается термостатированием детекторов. В зависимости от анали-
тической задачи приборы комплектуют измерительными кюветами длиной от 0,3 до 200 мм.
Снижение влияния неизмеряемых компонентов, присутствующих в анализируемой про-
бе, достигают применением интерференционных фильтров, компьютерной коррекцией, если
соответствующие данные введены в базу данных.
Сенсор Magnos 206 предназначен для измерения содержания кислорода. Принцип дей-
ствия магнито-механического сенсора Magnos 206 основан на специфическом парамагнитном
поведении кислорода. Magnos 206, благодаря его быстродействию, применяют для измерений
быстро изменяющихся концентраций кислорода в пробах.
Принцип действия сенсоров Caldos 25, Caldos 27 основан на измерении разности тепло-
проводностей анализируемого и сравнительного газов. Сенсоры Caldos25 снабжены ячейкой с
покрытым стеклом резистором и предназначены в первую очередь для анализа агрессивных
газов. Выходной сигнал сенсора не зависит от давления анализируемой пробы.
Фотометрические сенсоры Limas 23 используют для работы в ультрафиолетовой и ви-
димой областях спектра.
Uras 26 и Limas23 могут работать совместно с электрохимическим сенсором для измере-
ния содержания кислорода
Сенсоры Uras 26 и Limas 23 могут комплектоваться кюветой, заполненной газовой сме-
сью (калибровочной ячейкой) для проверки градуировочной характеристики газоанализатора.
Состав газовой смеси подтвержден сертификатом калибровки.
Сенсор ZO23 на основе диоксида циркония предназначен для определения кислорода в
чистых газах. Принцип действия сенсора основан на использовании уравнения Нернста.
Лист № 2
Всего листов 11
Конструкции сенсоров и электронных блоков позволяют легко монтировать их в щито-
вые (модель 3040), настольные (модель 3020) корпуса или во взрывозащищенные кожухи
(модель 3060).
Газоанализаторы многоканальные EL3000 моделей EL3020, EL3040, EL3060 имеют
взрывозащищенное исполнение 2ExdeIICT4X.

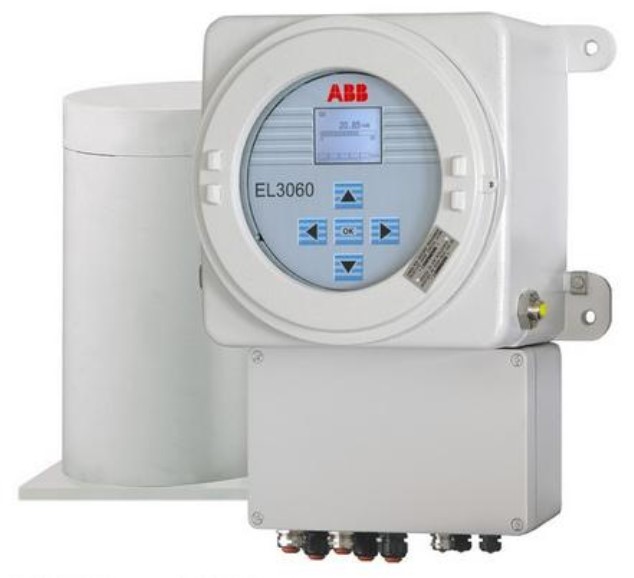

Рис. 1 Фотография общего вида газоанализаторов многоканальных EL3000 модель EL3020.
Рис. 2 Фотография общего вида газоанализаторов многоканальных EL3000 модель EL3060.
Лист № 3
Всего листов 11
Рис. 3 Фотография общего вида газоанализаторов многоканальных модель EL3060.
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименова-ИдентификационноеНомер версииЦифровой иденти-Алгоритм вы-
ние про- наименование про- (идентификаци- фикатор про- числения циф-
граммногограммного обеспече-онный номер)граммного обеспе- рового иденти-
обеспеченияния (свидетельство опрограммного чения (контроль-фикатора про-
государственной реги-обеспеченияная сумма испол-граммного
страции) няемого кода) обеспечения
AMCнедоступноНе ниже 3.0.0недоступно
Уровень защиты программного обеспечения по МИ 3286-2010:
- "С" метрологически значимая часть ПО СИ и измеренные данные достаточно защище-
ны с помощью специальных средств защиты от преднамеренных изменений.
Влияние программного обеспечения газоанализаторов учтено при нормировании метро-
логических характеристик.
Лист № 4
Всего листов 11
±
4
в диапазоне
от 0 до 1000 млн
-1
±
4
в диапазоне
от 0 до 5000
млн
-1
±
10
в диапазоне
от 0 до 1500 млн
-1
±
10
в диапазоне
от 0 до 1000 млн
-1
±
8
в диапазоне
от 0 до 0,5 %
Метрологические и технические характеристики
Таблица 2
Наименование характеристикиUras 26
CO
CO
2
NO
C
2
H
4
O
SO
2
Анализируемый компонент
Диапазон измерений, об. доля
млн
-1
от 0 до 10,
от 0 до 500
%
от 0 до 20,
от 0 до 1000
от 0 до 0,5
Пределы допускаемых значений
основной приведенной погрешно-
сти, %
от 0 до 10,
от 0 до 1000
от 0 до 1,
от 0 до 10,
от 0 до 100
±
10
в диапазоне
от 0 до 10 млн
-1
±
4
в диапазонах
от 0 до 1 %
от 0 до 10 %
от 0 до 100 %
от 0 до 5,
от 0 до 5000
от 0 до 1,
от 0 до 10,
от 0 до 100
±
10
в диапазоне
от 0 до 5 млн
-1
±
2
в диапазонах
от 0 до 1 %
от 0 до 100 %
от 0 до 75,
от 0 до 1500
от 0 до 1,
от 0 до 10,
от 0 до 100
±
15
в диапазоне
от 0 до 75 млн
-1
±
4
в диапазонах
от 0 до 1 %
от 0 до 10 %
от 0 до 100 %
±
20
в диапазонах
от 0 до 10 млн
-1
от 0 до 500 млн
-1
±
15
в диапазоне
от 0 до 20 млн
-1
от 0 до 30,
от 0 до 1000
от 0 до 50,
от 0 до 100
от 0 до 50,
от 0 до 1000
от 0 до 100,
от 0 до 500
от 0 до 100,
от 0 до 1000
N
2
O
NH
3
Uras 26
CH
4
C
2
H
4
C
3
H
8
C
6
H
14
Таблица 3
Наименование характеристики
Анализируемый компонент
Диапазон измерений, об. доля
млн
-1
от 0 до 500,
от 0 до 2000,
от 0 до 5000
%
от 0 до 1,
от 0 до 10,
от 0 до 50
от 0 до 1,
от 0 до 10,
от 0 до 100
Лист № 5
Всего листов 11
Наименование характеристики
Анализируемый компонентN
2
O
Uras 26
NH
3
CH
4
C
2
H
4
C
3
H
8
C
6
H
14
Пределы допускаемых значений
основной приведенной погреш-
ности, %
±
8
в диапазонах
от 0 до 500 млн
-1
от 0 до 2000
млн
-
1
от 0 до 5000 млн
-
1
±
15
в диапазоне
от 0 до 30 млн
-1
±
8
в диапазоне
от 0 до 1000 млн
-1
±
5
в диапазоне
от 0 до 1 %
±
10
в диапазонах
от 0 до 50
млн
-1
от 0 до 100
млн
-1
±
4
в диапазоне
от 0 до 1 %
±
15
в диапазонах
от 0 до 50 млн
-1
от 0 до 1000 млн
-
1
±
15
в диапазонах
от 0 до 100
млн
-1
от 0 до 500
млн
-1
±
15
в диапазоне
от 0 до 100
млн
-1
±
8
в диапазоне
от 0 до 1000
млн
-1
±
4
в диапазонах
от 0 до 10 %
от 0 до 50 %
±
2
в диапазонах
от 0 до 10 %
от 0 до 100 %
Таблица 4
Наименование характеристики
Анализируемый компонент
Диапазон измерений, об. доля, %
Caldos 25
H
2
-Cl
2
от 0 до 1,
от 0 до 5
SO
2
-N
2
/воздух
от 0 до 1,5,
от 0 до 5
Пределы допускаемых значений основ-
ной приведенной погрешности, %
H
2
-N
2
/воздух
от 0 до 0,5,
от 0 до 5,
от 0 до 50,
от 0 до 100
±
4
±
15
±
8
Лист № 6
Всего листов 11
Таблица 5
Наименование характеристикиCaldos 27
Анализируемый компонент
Диапазон измерений, об. доля, %
H
2
-Ar
от 0 до 2,5
CH
4
-N
2
/воздух
от 0 до 4,
от 0 до 20
CO
2
-N
2
/воздух
от 0 до 3,
от 0 до 100
Ar-N
2
от 75 до 100
He-N
2
от 90 до 100
Пределы допускаемых значений основной
приведенной погрешности, %
H
2
-N
2
/воздух
от 0 до 0,3,
от 0 до 5,
от 0 до 50,
от 0 до 100,
от 50 до 100,
от 70 до 100
±
2
±
5
±
2
±
3
±
0,5
±
0,5
Наименование характеристики
от 0 до 0,5
от 0 до 10
от 0 до 25
от 0 до 100
Таблица6
ZO23Magnos 206
Сенсор кислоро-
да
Диапазон измерений объемной доли
кислорода, об. доля
млн
-1
от 0 до 1,
от 0 до 10,
от 0 до 100,
от 0 до 1000
%
от 0 до 1 от 0 до 5
Пределы допускаемых значений ос-
новной приведенной погрешности, %
±
10
±
10
±
5
±
4
±
2
±
1
±
0,5
от 0 до 5,
от 0 до 25
±
2
Таблица 7
Лист № 7
Всего листов 11
от 0 до 10,
от 0 до 200,
от 0 до 2500
от 0 до 50,
от 0 до 500
от 0 до 10,
от 0 до 200,
от 0 до 5000
от 0 до 50,
от 0 до 100,
от 0 до 2000
от 0 до 100,
от 0 до 1500
±
10
в диапазоне
от 0 до 2500 млн
-1
±
10
в диапазоне
от 0 до 500
млн
-1
±
8
в диапазоне
от 0 до 200 млн
-1
±
6
в диапазоне
от 0 до 0,5 %
±
10
в диапазоне
от 0 до 5000
млн
-1
±
8
в диапазоне
от 0 до 2000
млн
-1
±
5
в диапазоне
от 0 до 1 %

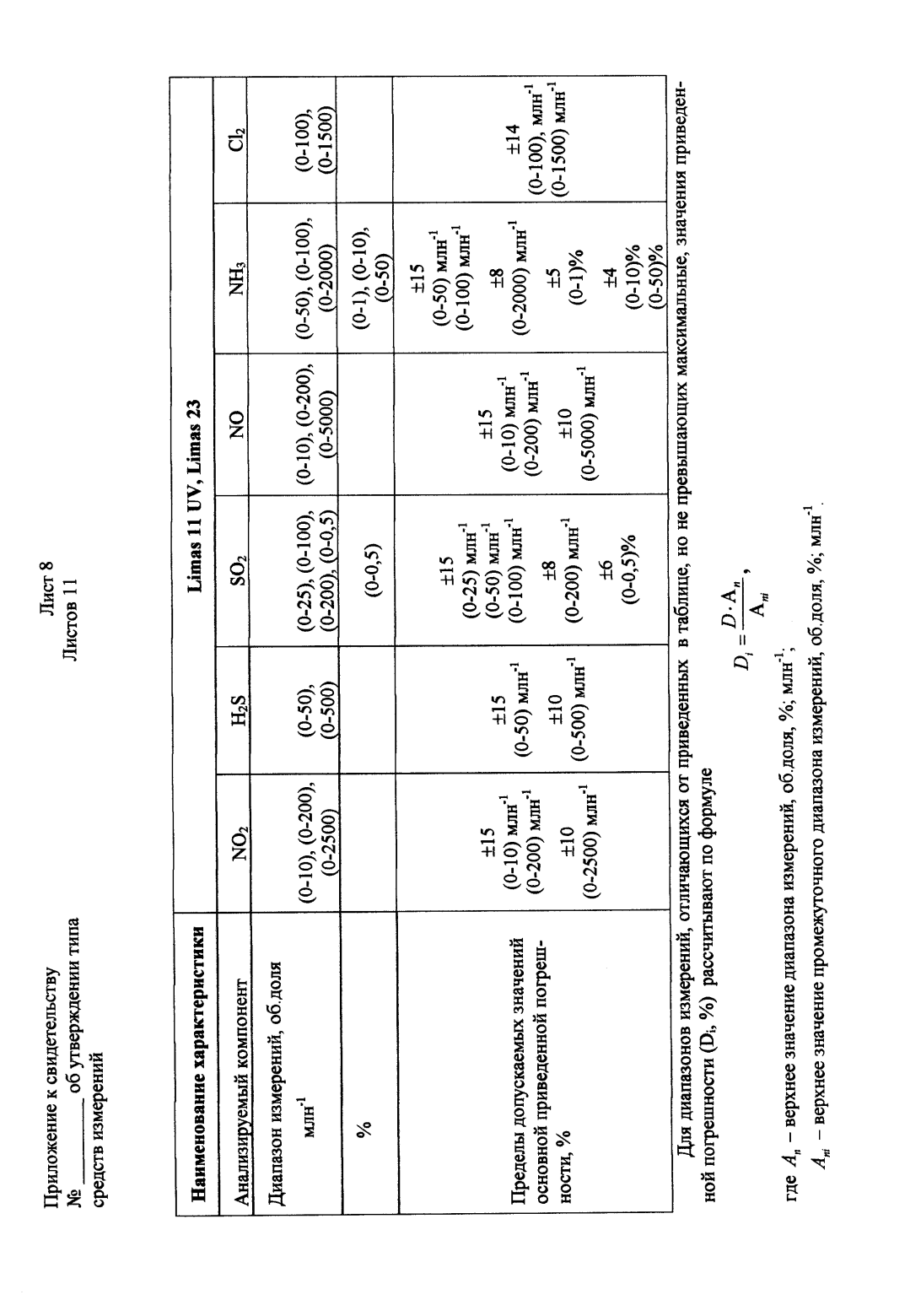

Наименование характеристикиLimas 11 UV, Limas 23
NO
2
H
2
S
SO
2
NO
NH
3
Cl
2
Анализируемый компонент
Диапазон измерений, об. доля
млн
-1
%
от 0 до 25,
от 0 до 100,
от 0 до 200,
от 0 до 0,5
от 0 до 0,5
Пределы допускаемых значений
основной приведенной погрешно-
сти, %
±
15
в диапазонах
от 0 до 10 млн
-1
от 0 до 200 млн
-1
±
15
в диапазоне
от 0 до 50
млн
-1
±
15
в диапазонах
от 0 до 25 млн
-1
от 0 до 50 млн
-1
от 0 до 100 млн
-1
±
15
в диапазонах
от 0 до 10 млн
-1
от 0 до 200
млн
-
1
от 0 до 1,
от 0 до 10,
от 0 до 50
±
15
в диапазонах
от 0 до 50 млн
-1
от 0 до 100 млн
-1
±
4
в диапазонах
от 0 до 10 %
от 0 до 50 %
±
14
в диапазонах
от 0 до 100,
млн
-1
от 0 до 1500
млн
-1
Лист № 8
Всего листов 11
в таблице, но не превышающих максимальные, значения приведенной по-
Для диапазонов измерений, отличающихся от приведенных
грешности (
D
i
), % рассчитывают по формуле
A
D
i
=
D
×
A
n
,
пi
где A
n
– верхнее значение диапазона измерений, об. доля, %; млн
-1
;
A
ni
– верхнее значение промежуточного диапазона измерений, об. доля, %; млн
-1
.
Наименование характеристики
Uras 26
Magnos 206
ZO23
±
2
±
0,5
Таблица 8
Caldos 27/
Caldos 25
Limas 11 UV/
Limas 23
Сенсор ки-
слорода
±
0,2
±
0,01
±
0,2
±
1
±
0,2
±
0,25
±
4
±
0,1
±
1
±
0,1

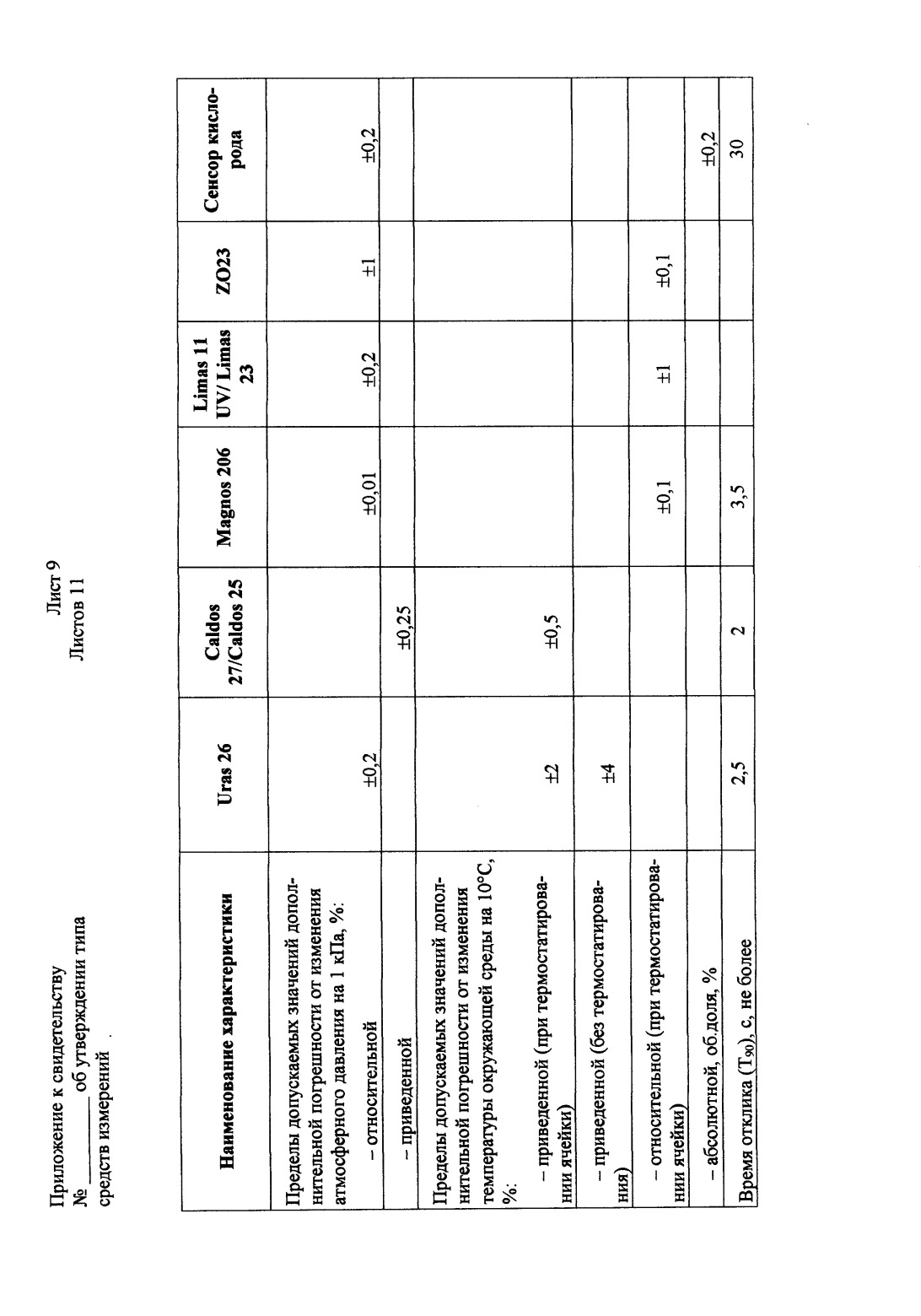

Пределы допускаемых значений дополни-
тельной погрешности от изменения атмо-
сферного давления на 1 кПа, %:
- относительной
- приведенной
Пределы допускаемых значений дополни-
тельной погрешности от изменения темпе-
ратуры окружающей среды на 10
°
С, %:
- приведенной при термостатировании ячей-
ки
- приведенной без термостатирования
- относительной при термостатировании
ячейки
- абсолютной, об.доля, %
Время отклика Т
90
, с, не более
Время выхода на режим, ч, не более:
2,5
0,2
(без термостата)
2
(с термостатом)
2
0,5
3,5
1
2,5
2
±
0,2
30
–
Лист № 9
Всего листов 11
Magnos 206
ZO23
Наименование характеристикиUras 26
Потребляемая мощность, В·А, не более75
Caldos 27/
Caldos 25
18
55
Limas 11 UV/
Limas 23
80
(при темпера-
туре 5 °С)
35
(при темпера-
туре 45 °С)
30
Сенсор ки-
слорода
65
(анализатор)
120
(термостат де-
тектора)
483х132х357
360х360х230
320х200х280
250х240х406
15
21

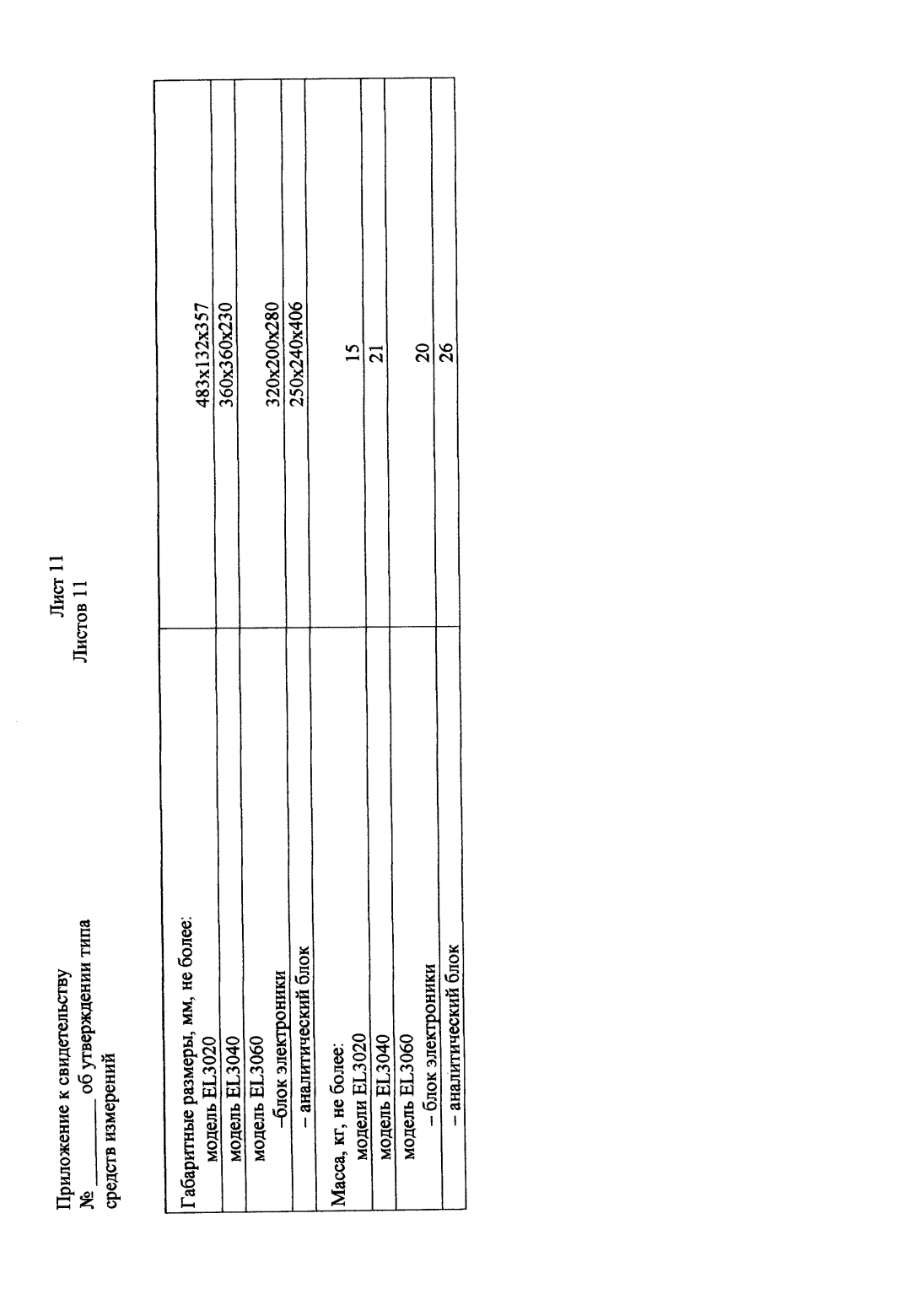

Габаритные размеры, мм, не более:
модель EL3020
модель EL3040
модель EL3060
-блок электроники
- аналитический блок
Масса, кг, не более:
модели EL3020
модель EL3040
модель EL3060
- блок электроники
- аналитический блок
20
26
Наименование характеристики
Uras 26
ZO23
от 5 до 45
от 5 до 50
от 5 до 40
от 5 до 45
от 5 до 40

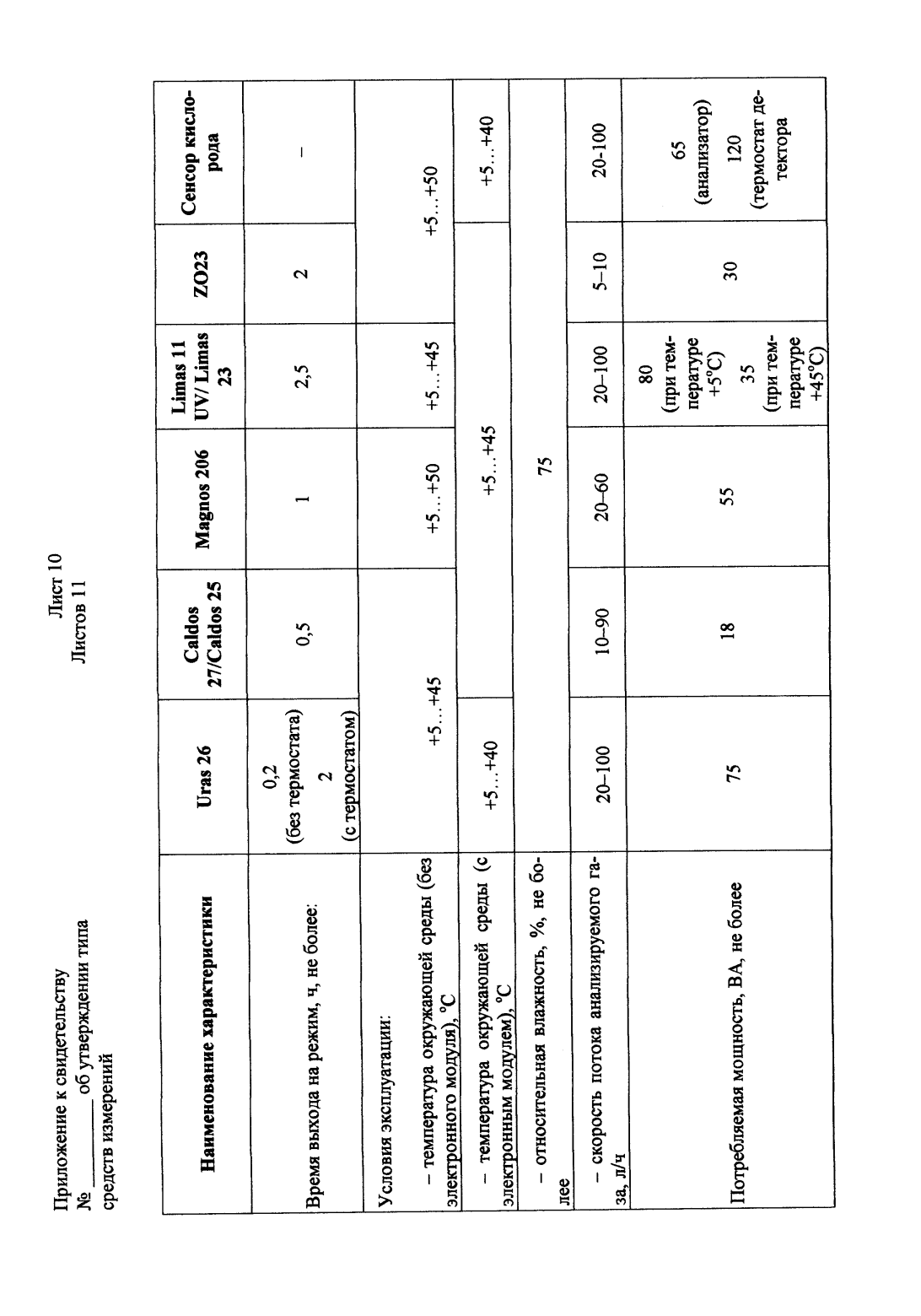

Условия эксплуатации приведены в таблице 9:
Таблица 9
Caldos 27/
Caldos 25
Magnos 206
Limas 11 UV/
Limas 23
Сенсор ки-
слорода
от 5 до 50от 5до45
- температура окружающей среды без элек-
тронного модуля, °С
- температура окружающей среды с элек-
тронным модулем, °С
- относительная влажность, %, не более
- скорость потока анализируемого газа, л/ч
от 20 до 100от 10 до 90
75
от 20 до 60от 20 до 100
от 5 до 10от 20 до 100
Лист № 10
Всего листов 11
Знак утверждения типа
наносится на лицевую панель прибора методом штемпелевания и на титульный лист руково-
дства по эксплуатации типографским способом.
Комплектность средства измерений
Комплектность газоанализаторов приведена в таблице 12.
Таблица
Обозначение
Количество
1 комплект
Наименование
Газоанализатор многоканальный
EL3000
Центральный блок управления
EL3020, EL3040, EL3060
Сенсоры
Uras 26, Caldos 25, Caldos 27, Mag-
nos 206, Z023, Limas23, сенсор ки-
слорода
1 экземпляр (по
заказу).
По заказу
Эксплуатационная документация
Методика поверки
1 комплект
1 экземпляр
Поверка
осуществляется по документу МП 40823-09 "Инструкция. Газоанализаторы многоканальные
АО2000 модели АО2020, АО2040, AO2040-CU Ex; EL3000 модели EL3020, EL3040, EL3060.
Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМС" 23 декаб-
ря 2009 г.
Средства поверки:
- ГСО-ПГС по ТУ 6-16-2956-01;
- установка динамическая "Микрогаз-Ф" с источниками микропотоков,
- генератор газовых смесей ГГС-03-03.
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации "Газоанализаторы многоканальные EL3000 модели
EL3020, EL3040, EL3060".
Нормативные документы, устанавливающие требования к газоанализаторам многока-
нальным EL3000 модели EL3020, EL3040, EL3060
ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические усло-
вия".
ГОСТ 8.578-2008 "Государственная система обеспечения единства измерений. Государствен-
ная поверочная схема для средств измерений содержания компонентов в газовых средах".
Техническая документация фирмы-изготовителя "АВВ Limited", Великобритания
.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- осуществление деятельности в области охраны окружающей среды;
- осуществлении деятельности в области гражданской обороны, защиты населения и террито-
рий от чрезвычайных ситуаций природного и техногенного характера, обеспечения пожарной
безопасности, безопасности людей на водных объектах;
- выполнение работ по обеспечению безопасных условий труда;
- осуществление производственного контроля за соблюдением установленных законодатель-
ством Российской Федерации требований промышленной безопасности к эксплуатации опас-
ного производственного объекта.
Лист № 11
Всего листов 11
Изготовитель
Фирма "ABB Automation GmbH", Германия
Адрес: Stierstaedter Str.5, 60488 Frankfurt am Main
Заявитель
Представительство в России: ООО "АББ"
Адрес: 117997, г. Москва, ул. Обручева, д. 30/1, стр. 2
тел: +7 (495) 777-22-20, факс: +7 (495) 777-22-00
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие"Всероссийскийнаучно-
исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail:
,
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«
»________2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 15008-01 | Альфа-спектрометры с поверхностно-барьерными детекторами многоканальные | ORTEC | Фирма "PerkinElmer Instruments", США (торговая марка ORTEC) | 1 год | Перейти |
| 6007-77 | Газоанализаторы фотокалориметрические | ФЛС1.108 | Нет данных | Поверка при выпуске. МПИ устанавливается местными органами (ГОСТ 8.002-71) | Перейти |
| 27668-04 | Газоанализаторы промышленные | E 6200, NEO LaserGas | Фирма "Oldham France S.A.", Франция | 1 год | Перейти |
| 54565-13 | Газоанализаторы | MX 2100, BM 25 | Фирма "Industrial Scientific Oldham SAS", Франция | 1 год | Перейти |
| 24713-03 | Газоанализаторы | ПЭМ-4М | ЗАО "Проманалитприбор", г.Новосибирск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
