Номер госреестра:
40785-09
Наименование СИ:
Колонки топливораздаточные
Обозначение типа:
ТОПАЗ
Производитель:
ООО "Топаз-сервис", г.Волгодонск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.06.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 35515
об утверждении типа средств измерений
Лист №1
Всего листов9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Колонки топливораздаточные "ТОПАЗ"
Назначение средства измерений
Колонки топливораздаточные "ТОПАЗ" (далее - колонка) предназначены для
измерения объема топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до
40 мм
2
/с (от 0,55 до 40 сСт) при его выдаче с учетом требований учетно-расчетных операций.
Описание средства измерений
Принцип действия колонок состоит в следующем:
После задания дозы на дистанционном устройстве или блоке местного управления
топливо из резервуара подается в гидравлическую систему колонку через измеритель объёма
и электромагнитный клапан по системе трубопроводов с помощью выносных насосов или
встроенных в колонку насосных моноблоков. Далее через раздаточный рукав с раздаточным
краном топливо поступает в бак транспортного средства. Вращательное движение выходного
вала измерителя объёма передается на вал датчика расхода топлива, который формирует
импульсы, количество которых пропорционально объёму выданного топлива. В блоке
индикации и управления происходит обработка полученных от датчика импульсов и
отображение информации о цене, количестве, стоимости отпущенного топлива, а также о
суммарном количестве отпущенного топлива по каждому раздаточному рукаву колонки.
Состав и количество электронных блоков в блоке управления и индикации определяются
исполнением колонки. Установка показаний на информационном табло в положение нуля
перед каждой выдачей заказанного объёма топлива производится автоматически.
Основными элементами колонки являются:
1 Оборудование топливораздаточное:
- моноблок насосный, состоящий из топливного насоса, топливного фильтра и
устройства отделения паровоздушной смеси. Колонки выпускаются как со встроенными
моноблоками, так без них, в этом случае используются выносные насосы;
- измеритель объёма топлива;
- клапан электромагнитный;
- генератор импульсов;
- электронные блоки управления и индикации производства ООО "Топаз-сервис",
Россия.
2 Устройства вспомогательные и дополнительные, которыми могут быть оснащены
колонки по заказу потребителя:
- система отбора паров топлива из заправляемого бака;
- температурный модуль с термопреобразователем;
- блоком местного управления, считывателями бесконтактных карт.
Колонки выпускаются в нескольких модификациях, отличающихся конструктивным
исполнением корпуса, конструкцией и расположением блока индикации и управления,
габаритами и массой. Исполнения колонок каждой модификации различаются количеством
раздаточных рукавов, количеством выдаваемого топлива, комплектом используемого
топливораздаточного оборудования, составом электронною оборудования.
Лист №2
Всего листов9
Колонки имеют следующее обозначение:
Колонка "ТОПАЗ - XXX - ХХ-ХХХХ/ХХ" ТУ 4213-001-54530133-2009,
где:
- первый Х – цифра, характеризующая конструктивное исполнение корпуса (от 1 до 6);
- второй Х – цифра, характеризующая количество выдаваемых видов топлива (от 1 до 4);
- третий Х – цифра, характеризующая комплект оборудования, применённый в
гидравлической системе колонки:
0 – отсутствует насосный моноблок;
1 – комплект оборудования фирмы Zhejiang Maide Machine Co., Ltd., Китай;
2 – комплект оборудования фирмы "ADAMOV – SYSTEMS, a.s. ", Чехия;
3 – комплект оборудования фирмы "Bennet", США;
- четвертый Х - цифра характеризующая количество одновременно обслуживаемых сторон:
1 – одинарная колонка с двухсторонней индикацией без системы отбора паров;
2 – двойная колонка с двухсторонней индикацией без системы отбора паров;
3 – одинарная колонка с двухсторонней индикацией с системой отбора паров;
4 – двойная колонка с двухсторонней индикацией с системой отбора паров;
5 – одинарная колонка с односторонней индикацией без системы отбора паров;
6 – двойная колонка с односторонней индикацией без системы отбора паров;
7 – одинарная колонка с односторонней индикацией с системой отбора паров;
8 – двойная колонка с односторонней индикацией с системой отбора паров;
- пятый Х – цифра, характеризующая номинальный расход топлива:
1 – 50 л/мин;
2 – 50 и 80 л/мин;
3 – 50 и 130 л/мин;
4 – 80 л/мин;
5 – 130 л/мин
ХХХХ/ХХ – дополнительное обозначение – состав электронного оборудования.
Общий вид модификаций колонок представлен на рисунках 1 – 6.

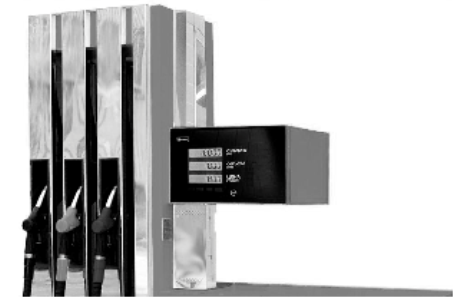

Рисунок 1 – Внешний вид модификаций "ТОПАЗ – 11Х"
Лист №3
Trial листов9

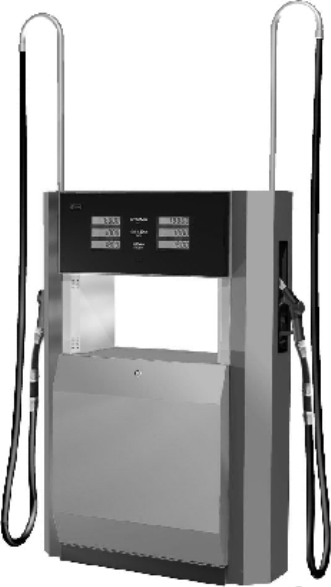

Рисунок 2 – Внешний вид модификаций "ТОПАЗ – 2ХХ"
Рисунок 3 – Внешний вид модификаций "ТОПАЗ – 3ХХ"
Лист №4
Всего листов9

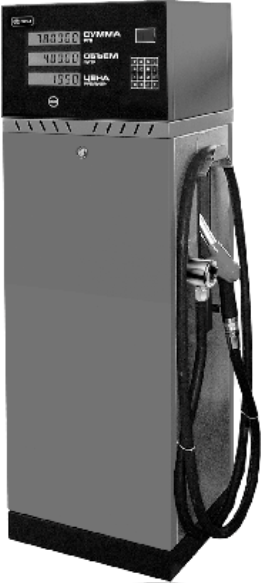

Рисунок 4 – Внешний вид модификаций "ТОПАЗ – 4ХХ"
Рисунок 5 – Внешний вид модификаций "ТОПАЗ – 51Х"
Лист №5
Всего листов9
Рисунок 6 – Внешний вид модификаций "ТОПАЗ – 61Х"
Вколонкахпредусмотреноопломбированиегенератораимпульсов,блока
управления, измерителяобъёма,как сборочныхединицколонки,влияющихна
метрологические показатели, которые должны быть опломбированы представителем
Федерального агентства по техническому регулированию и метрологии после проверки
метрологических характеристик по техническим условиям ТУ 4213-001-53540133-2009.
Схемы пломбирования генератора импульсов, блока управления и измерителя объема
представлены на рисунках 7 - 9 соответственно.

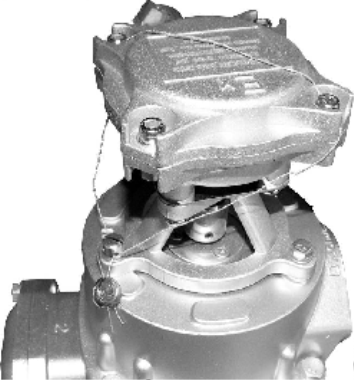

Рисунок 7 – Пломбировка генератора импульсов
Лист №6
Всего листов9

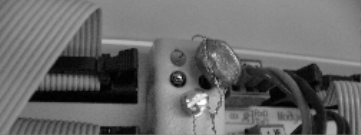

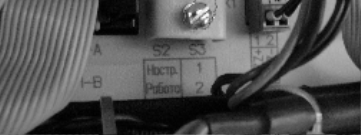

Рисунок 8 – Пломбировка фиксирующей планки блока управления

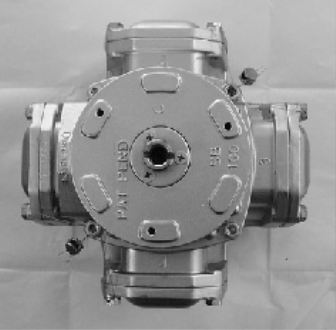

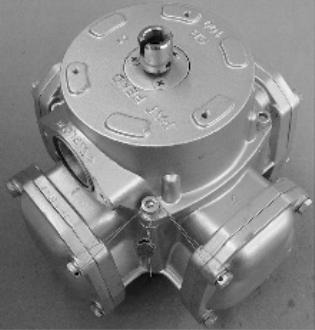

Рисунок 9 – Пломбировка измерителя объема
Идентификацион-
ное наимено
Номер версии
вание (идентификационный
ПОномер) ПО
Программное обеспечение
Колонкиимеютвстроенноепрограммноеобеспечение(ПО),которое
устанавливается предприятием изготовителем в отсчетное устройство, данное ПО
обеспечивает:
- сбор и обработку информации от средств измерений, входящих в состав колонки;
- накопление и хранение в суммарном виде информации об измеренном количестве
жидкости;
- формирование отчётов;
- управление процессом измерений и передачу результатов измерений в
компьютерную сеть.
ПОзащищеноотнесанкционированногоизмененияпутемпломбирования
устройства. ПО исключает возможность модификации или удаления данных через
интерфейсы пользователя. Доступ к ПО защищён паролём.
Идентификационные данные ПО установок приведены в таблице 1.
Таблица 1
ЦифровойАлгоритм вычис-
Наимено-идентификатор ПОления цифрового
вание ПО (контрольная сумма идентификатора
исполняемого кода)ПО
ТопазТопазР1015BA9 CRC-16
Защита ПО от непреднамеренных и преднамеренных изменений соответствует
уровню "С" в соответствии с МИ 3286-2010.
5 10 10
2 10 10
±
0,25
±
0,25
|0,25|
±
0,5
999,99
99,99
99 999,99
9 999 999.
0,01
0,01
0,01
1
4
Лист №7
Всего листов9
50*80130
Метрологические и технические характеристики
Номинальный расход топлива через один рукав колонки, ± 10%,
л/мин
Наименьший расход через один рукав колонки, л/мин, не более
Минимальная доза выдачи топлива, л, не более
Пределы допускаемой основной относительной погрешности
колонок при нормальных условиях: температуре окружающей
среды и топлива от 15 до 25 °С, относительной влажности от 30 до
80 % и атмосферном давлении от 84,0 до 106,7 кПа (630-800 мм рт.
ст.), %, не более
Наибольшие допускаемые изменения действительных значений
относительной погрешности, вызванные изменением внешних
влияющих факторов в пределах рабочих условий, %, не более
Сходимость показаний, %, не более
Пределы допускаемой основной погрешности колонок при
измерении минимальных доз, %, не более
Верхний предел показаний указателя разового учета**:
- выданного объёма топлива, л, не менее
- цены за 1 литр топлива, руб.
- стоимости выданной дозы топлива, руб., не менее
Верхний предел показаний указателя суммарного учета, л
Дискретность отображения информации указателя разового учета:
- стоимости выданного объема топлива, руб., не менее
- выданного объёма топлива, л
- цены за 1 литр топлива, руб., не менее
Цена деления указателя суммарного учета, л, не более
Длина раздаточного рукава, м, не менее
Параметры электропитания колонки от сети переменного тока:
15%15%
- напряжение, В220
+
10%
;380
+
10%
--
- частота, Гц50
±
1
Мощность привода насоса, кВт, не более 0,75 0,751,1
Максимальная мощность колонки в зависимости
от модификации, кВ
×
Аот 0,5*** до 4,2
Средняя наработка на отказ, ч, не менее 12000
Полный средний срок службы колонок, лет, не менее 12
Маркировка взрывозащиты В соответствии с
сертификатом
Примечания:
1* Для гидравлики фирмы "ADAMOV – SYSTEMS, a.s. ", Чехия, или фирмы "Bennet",
США – 40 л/мин.
2* При одновременной работе двух раздаточных рукавов или при использовании
различных типов раздаточных кранов – (36
±
4) л/мин.
3** По заказу потребителя может быть установлена только индикация объёма топлива с
верхним пределом показаний указателя разового учёта (для внутрихозяйственного учёта),
не менее – 999,99 л или 999 л.
4*** Для колонок с напорной гидравликой
Колонки применяются при температуре окружающего воздуха от минус 40 до плюс
50
о
С и относительной влажности от 30 до 100 % при 25 °С и температуре выдаваемого
топлива от минус 40 до плюс 35
о
С для бензина и от минус 40 до плюс 50
о
С (или до
температуры помутнения или кристаллизации) для дизельного топлива и керосина.
Лист №8
Всего листов9
Значение
1155 х 495 х 2390
2200 х 735 х 2190
1700 х 808 х 2290
2313 х 490 х 2390
550 х 400 х 1445
600 х460 х 1445
175
568
960
360
75
125
Габаритные размеры и масса приведены в таблице 2.
Таблица 2
Наименование параметра и обозначение колонки
1 Габаритные размеры*, мм
"ТОПАЗ-1ХХ"
"ТОПАЗ-2ХХ"
"ТОПАЗ-3ХХ"
"ТОПАЗ-4ХХ"
"ТОПАЗ-5ХХ"
"ТОПАЗ-6ХХ"
2 Масса*, кг, не более
"ТОПАЗ-1ХХ"
"ТОПАЗ-2ХХ"
"ТОПАЗ-3ХХ"
"ТОПАЗ-4ХХ"
"ТОПАЗ-5ХХ"
"ТОПАЗ-6ХХ"
* - В зависимости от модификации
Знак утверждения типа
наноситсянамаркировочнуютабличкуколонкиспособом,обеспечивающимего
сохраняемость в течение всего срока эксплуатации и на титульный лист руководства по
эксплуатации и формуляра типографским способом.
Комплектность средства измерений
1 Колонка топливораздаточная "ТОПАЗ"
2 Руководство по эксплуатации
3 Формуляр
4 Ремонтный комплект
5 Эксплуатационная документация на комплектующие
- 1 шт.
- 1 экз.
- 1 экз.
- 1 комплект
- 1 комплект
Поверка
осуществляется по МИ 1864-88 "Рекомендации. ГСИ. Колонки топливораздаточные.
Методика поверки".
Основное поверочное оборудование:
- при первичной поверке мерники 2 разряда вместимостью 2, 10, 20, 50 или 100 л с
погрешностью не более
±
0,08 % по ГОСТ 8.400-80;
- при периодической поверке мерники 2 разряда вместимостью 10, 20, 50, 100 или
200 л с погрешностью не более
±
0,1 % по ГОСТ 8.400-80.
Сведения о методиках (методах) измерений
изложены в Руководстве по эксплуатации на колонки топливораздаточные "ТОПАЗ".
Нормативные и технические документы, устанавливающие требования к колонкам
топливораздаточным "ТОПАЗ"
1 ГОСТ 9018-89 "Колонки топливораздаточные. Общие технические условия".
2 ГОСТ 8.510-2002 "ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкости".
3 МИ 1864-88 "Рекомендации. ГСИ. Колонки топливораздаточные. Методика
поверки".
Лист №9
Всего листов9
4 ТУ 4213-001-53540133-2009 Колонки топливораздаточные "ТОПАЗ". Технические
условия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при осуществлении торговли и товарообменных операций.
Изготовитель
ООО "Топаз-сервис"
Адрес: 347360, Ростовская область, г. Волгодонск, ул. 7-я Заводская, 60.
Тел./факс: (8639) 27-75-75
е-mail
i
Испытательный центр
Государственный центр испытаний средств измерений ФБУ "Ростест-Москва"
117418, г. Москва, Нахимовский проспект, 31
,
Аттестат аккредитации ГЦИ СИ ФБУ "Ростест-Москва" по проведению испытаний
средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»_____________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 22063-01 | Колонки раздаточные сжиженного газа | Meurs S&B MZ6102-M | Фирма "Technish ingenieursbureau E Meurs B.V.", Нидерланды | 1 год | Перейти |
| 30841-11 | Колонки топливораздаточные | Нара 4000 | ЗАО "Нара", г.Серпухов | 1 год | Перейти |
| 1394-63 | Колонки топливораздаточные | КЭД-40-0,5, КЭР-40-0,5 | Завод "Нефтеаппаратприбор", г.Серпухов | Нет данных | Перейти |
| 17222-98 | Колонки топливораздаточные | Enterprise | Фирма "Tankanlagen Salzkotten GmbH & Co. KG", Германия | 1 год | Перейти |
| 30353-05 | Колонки топливораздаточные | Нара 3000 | ЗАО "Нара", г.Серпухов | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
