Номер госреестра:
40759-09
Наименование СИ:
Трансмиттеры вибрационные
Обозначение типа:
TR
Производитель:
Фирма "ProvibTech, Inc.", США
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.06.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 35528
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансмиттеры вибрационные серии TR
Назначение средства измерений
ТрансмиттерывибрационныесерииTRпредназначеныдляизмерения
виброускорения, виброскорости, виброперемещения, осевого сдвига и числа оборотов.
Описание средства измерений
Трансмиттеры вибрационные серии TR (далее трансмиттеры) предназначены для
обработки сигналов, поступающих отакселерометров, велосиметров и вихретоковых
датчиков.
Трансмиттеры TR1101 работают с вибропреобразователями ТМ0782А-К и ТМ0793V
(Госреестр СИ № 40761-09) и предназначены для измерения виброускорения, виброскорости
и виброперемещения.
Трансмиттеры TR3101 и ТR4101 работают с вихретоковыми датчиками ТМ0105,
ТМ0180 и ТМ0110 (Госреестр СИ № 40762-09) и предназначены для измерения
виброперемещения.
Трансмиттеры TR3102 и ТR4102 работают с вихретоковыми датчиками ТМ0105,
ТМ0180 и ТМ0110 (Госреестр СИ № 40762-09) и предназначены для измерения осевого
сдвига.
Трансмиттеры TR5102 работают с вихретоковыми датчиками ТМ0180 и ТМ0105
(Госреестр СИ № 40762-09) и предназначены для измерения числа оборотов.
Трансмиттеры имеют нормированный токовый выход от 4 до 20 мА или выход по
напряжению для TR1101, TR 3101, TR 3102, TR 4101, TR 4102 – от 2 до 18 В и для TR5102 –
от 1 до 5 В.
В зависимости от диапазона срабатывания, подключаемых преобразователей и
диапазонов частот трансмиттеры выпускаются в нескольких версиях.

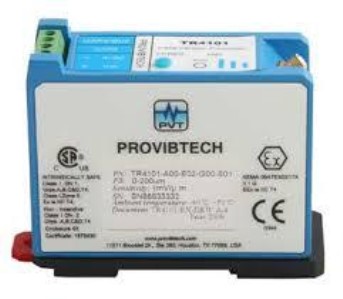

Внешний вид трансмиттеров вибрационных серии TR представлен на рисунке 1.
Рисунок 1 – Внешний вид трансмиттеров вибрационных серии TR
Лист № 2
Всего листов 4
Метрологические и технические характеристики
Таблица 1
TR4102
±1;
±2
TR3101, TR 3102
от 3 до 10 000
от 5 до 5 000
от 10 до 3 000
от 2 до 5000
10
4,0
±1
Значение
Наименование характеристики
Диапазоны измерения по виброперемещению (размах), мкм:
TR1101, TR3101, TR4101
от 0 до 100
от 0 до 200
от 0 до 500
Диапазоны измерения по виброскорости (пик ), мм/с:
TR1101
от 0 до 20
от 0 до 50
от 0 до 100
Диапазоны измерения по виброускорению (пик), м/с
2
:
TR1101
от 0 до 50
от 0 до 100
Диапазоны измерения по осевому сдвигу, мм:
TR3102
Разрешение по частоте вращения для TR5102, импульс/мин
±2;
±4
от 0 до 50 000
Диапазоны измерения частоты вращения, об/мин:
TR5102
от 0 до 1000
от 0 до 3600
от 0 до 6000
от 0 до 10000
от 0 до 30000
от 0 до 50000
Диапазоны рабочих частот, Гц:
TR1101:
измерение виброускорения
измерение виброскорости
измерение виброперемещения
от 2 до 1 000
8
4
TR4101
Номинальные коэффициенты преобразования датчиков,
работающих с TR:
для ТR1101:
акселерометров, мВ/(м∙с
-2
)
велосиметров, мВ/(мм∙с
-1
)
для ТR1101, TR3101, TR3102, TR4101, TR4102:
вихретоковых датчиков диаметром 5 мм и8 мм, мВ/мкм
вихретоковых датчиков диаметром 11 мм, мВ/мкм
Погрешность калибровочного коэффициента преобразования на
базовой частоте, %, не более
Лист № 3
Всего листов 4
±3
от минус 35 до 70
от 20 до 30
от 16 до 30
Неравномерность амплитудно-частотной характеристики, дБ
Условия эксплуатации:
диапазон рабочих температур, ºС
Напряжение питания (пост.), В
TR1101, TR3101, TR3102, TR5102
TR4101, TR4102 (питание от DCS или PLC)
Напряжение питания (перем.50 Гц или 60 Гц), В
TR1101
Габаритные размеры (длина×ширина×высота), мм, не более
Масса, кг, не более
от 90 до 250
115×70×75
1,0
Знак утверждения типа
Знак утверждения типа наносится на корпус трансмиттера методом наклейки и на
титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измерений
Трансмиттер TR1 шт.
Руководство по эксплуатации1 экз.
Методика поверки1 экз.
Поверка
осуществляется по документу МП 40759-09 «Трансмиттеры вибрационные серии TR фирмы
ProvibTech, Inc., США. Методика поверки», утвержденному ФГУП «ВНИИМС» 2 июня
2009 г.
Основные средства поверки: генератор сигналов низкочастотный прецизионный
Г3-110 (г/р № 5460-76); источник питания постоянного тока Б5-44А (г/р № 5964-77);
мультиметр цифровой Agilent 34411А (г/р № 33921-07); частотомер электронно-счетный
Ч3-57 (г/р № 6081-77).
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации «Трансмиттеры вибрационные серии
TR».
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансмиттерам вибрационным серии TR
Техническая документация фирмы ProvibTech, Inc., США.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям.
Изготовитель
Фирма «ProvibTech, Inc.», США
Адрес: 11011 Booklet Drive, Suite 360, Houston, Texas 77099, США.
Лист № 4
Всего листов 4
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 27.06.2013 г.
Заместитель
РуководителяФедерального
агентства потехническому
регулированию и метрологииФ.В. Булыгин
М.п.«____» _______2014 г.
