Счетчики электрической энергии постоянного тока электронные СКВТ-Ф61 МЕ, ГРСИ 40753-09
Номер госреестра:
40753-09
Наименование СИ:
Счетчики электрической энергии постоянного тока электронные
Обозначение типа:
СКВТ-Ф61 МЕ
Производитель:
ООО "МЕТРИКС ЕВРОПА", г.С.-Петербург
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.08.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 35481
об утверждении типа средств измерений
лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии постоянного тока электронные СКВТ-Ф61
МЕ
Назначение средства измерений
Счетчики электрической энергии постоянного тока электронные СКВТ-Ф61 МЕ
(далее – счетчики) предназначены для измерения и учета электрической энергии в режиме
потребления (прямом) или в режиме потребления и возврата (прямом и реверсивном) на
электроподвижном составе железных дорог и городского транспорта, на тяговых
подстанциях и других объектах.
Описание средства измерений
Счетчики состоят из измерительного блока, делителя напряжения, блоков питания и
индикации, размещенных в корпусе.
Принцип работы счетчика основан на операциях перемножения двух аналоговых
сигналов, пропорциональных току и напряжению измеряемой сети, с последующим
цифровым интегрированиеми преобразованием результата в последовательность
импульсов, количество которых пропорционально потребленнойили возвращенной
энергии.
Счетчик работает совместно с наружным взаимозаменяемым шунтом 75ШС или 150ШС.
Питание счетчика осуществляется от измерительной сети через балластное устройство
питания (далее - БУП) или от вспомогательной сети питания. Счетчик имеет импульсный
выход.
Счетчики в зависимости от исполнения различаются:
- схемой включения («с общим минусом» или «общим плюсом»);
- способом питания (от измерительной сети через БУП или от вспомогательной сети
постоянного или переменного тока);
- видом учитываемой энергии (потребляемая или потребляемая и возвращаемая).
Пример записи счетчика электрической энергии постоянного тока электронного
СКВТ-Ф61 МЕ с номинальным напряжением 3000 В, номинальным током 1500 А,
номинальным напряжением шунта 75 мВ, учетом энергии в режиме потребления, схемой
включения счетчика с «общим минусом»:
«Счетчик электрической энергии постоянного тока СКВТ-Ф61 МЕ 3000 В, 1500 А, 75 мВ,
потребление, «общий минус», ТУ 4228-001-85529423-2008».
Конструкция счетчика предусматривает раздельную установку пломб на кожухе и на
крышке зажимной коробки.
Счетчики предназначены для работы в закрытых помещениях при отсутствии в
воздухе этих помещений агрессивных паров и газов.
Программное обеспечение
Встроенноепрограммноеобеспечениесчетчикасостоитиздвухчастей:
метрологически значимой и сервисной. Встроенное программное обеспечение производит
обработку информации, поступающей от аппаратной части счетчика, формирует массивы
данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на
индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.
Идентификационные данные программного обеспечения счетчиков приведены в
таблице 1.
лист № 2
всего листов 6
Идентификационное наименование
программного обеспечения
Номер версии
(идентификационный номер)
программного обеспечения
Iron,a43
4.01
Таблица 1 – Идентификационные данные программного обеспечения счетчиков
СКВТ012.2
Внешнеепрограммноеобеспечение«СКВТ01v.2.2.»устанавливается на
персональный компьютер и предназначено для настройки работы счетчиков через
интерфейс связи.
Уровень защиты от непреднамеренных и преднамеренных изменений – «средний» в
соответствии с Р 50.2.077-2014.

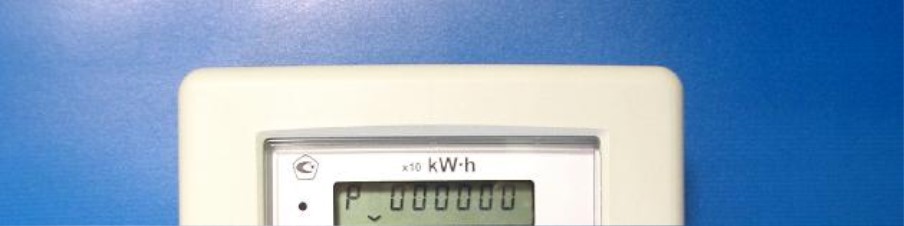

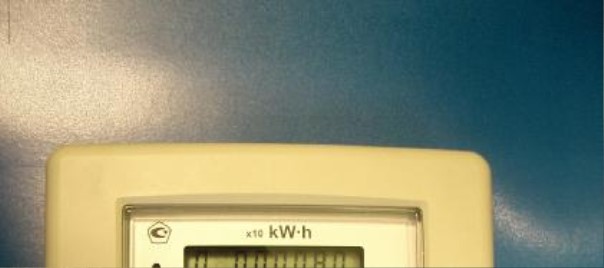

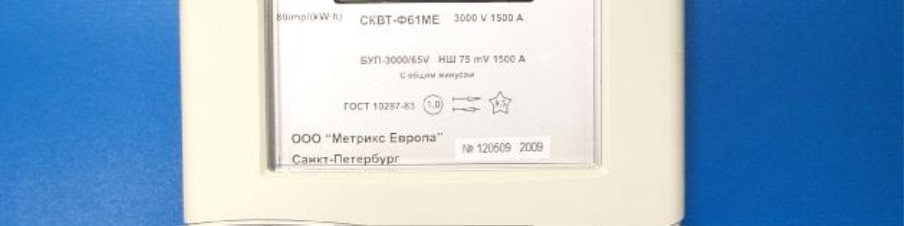

Рисунок 1 – Внешний вид счетчика с закрытой крышкой клеммных колодок.

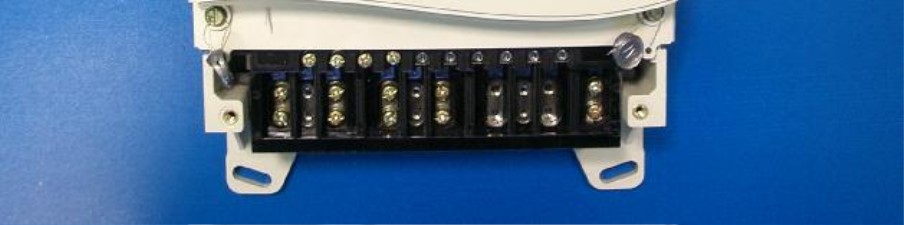

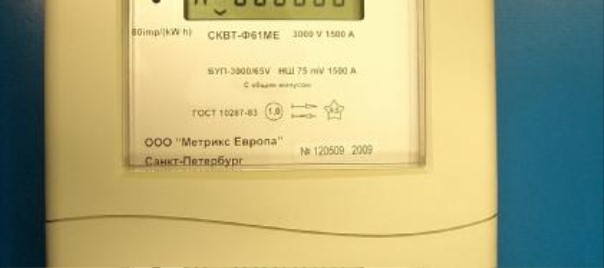

Рисунок 2 – Внешний вид счетчика с открытой крышкой клеммных колодок.
Метрологические и технические характеристики
5; 50; 100; 150; 300;
500; 750; 100; 1000;
1500; 2000; 3000;
4000; 5000; 6000;
7500
0,4
1,0
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2 – Метрологические и технические характеристики счетчиков
Наименование характеристики
Класс точности по ГОСТ 10287-83
Значение
1,0
Тип счетного механизма
ЖКИ
Номинальное значение тока для работы с шунтом, А:
- 75 ШС
- 150 ШС
Номинальное значение напряжения, В
300; 750; 1500
600;800;1500;3000
Потребляемая мощность, не более:
- параллельной цепью на каждые 100В номинального напряжения, Вт;
- последовательной цепью при номинальном токе, мВт;
лист № 3
всего листов 6
Место
пломбирования
Наименование характеристики
Значение
2,5
5,0
4,0
285 х 178 х 130
310 х 195 х 133
237 х 247 х 102
Масса, не более, кг;
- счетчика;
- счетчика, смонтированного на монтажную панель;
- БУП;
лист № 4
всего листов 6
- БУП от измеряемой цепи напряжения на каждые 100В,
номинального напряжения, Вт;
- от вспомогательной сети питания постоянного тока, Вт;
- от вспомогательной сети питания переменного тока:
- активная, Вт;
- полная, В·А
5,0
Диапазон нагрузок по току с нормируемой погрешностью, %от 5 до 150
номинального тока
Порог чувствительности, % номинального тока, не более
1
Габаритные размеры, мм, не более (высота, ширина, длина), :
- счетчика;
- счетчика, смонтированного в монтажную панель;
- БУП;
- БУП для счетчиков с номинальным током 300А и с номинальным
напряжением 3000 В
346 х 301 х 143
- БУП в корпусе;
2,5
3,5
2,5
6,5
Средняя наработка до отказа, ч, не менее
24000
Средний срок службы, лет, не менее
15
Счетчик сохраняет работоспособность при температуре от минус 50°С до плюс 60°С
Условия эксплуатации:
- температура окружающего воздуха,
°
С
- относительная влажность воздуха, %, не более
- атмосферное давление, мм рт.ст. (кПа)
от минус 40 до плюс 50;
90 при 35
0
С;
630 – 800 (84-106,7).
Знак утверждения типа
наносится на табличку устройства на щиток счетчика, типографским или иным
способом, обеспечивающим четкость и сохранность информации в течение срока службы.
В эксплуатационной документации на титульных листах изображение Знака
утверждения типа наносится тушью или другим типографским способом, не ухудшающим
качество.
Комплектность средства измерений
Комплект поставки счетчика представлен в таблице 3.
лист № 5
всего листов 6
Наименование
Количество
Таблица 3 – Комплект поставки счетчика
Счетчик с крышкой зажимной колодки СКВТ-Ф61 МЕ1 шт.
БУП*1 шт.
Шунт 75 ШС или 150 ШС**1 шт.
Соединительные провода***1 комплект
Монтажная панель***1 шт.
Паспорт1 экз.
Программа параметризации счетчика и кабель для связи с1 экз.
ЭВМ***
*Поставляется только для счетчика с питанием от измеряемой сети;
** По требованию заказчика счетчик поставляется без шунта;
*** Поставляется по отдельному договору.
Поверка
Счетчики электрической энергии
метрологические характеристики
Наименование и тип
средства поверки
Требуемые характеристики
производится в соответствии с ГОСТ 8.391-80 «ГСИ.
постоянного тока. Методы и средства поверки».
Основные средства поверки и их основные
приведены в таблице 4.
Таблица 4
Установка автоматическая
многофункциональная для
поверки электросчётчиков
НЕВА-Тест 3303
Диапазон воспроизведения напряжения переменного
тока от 1 до 300 В, диапазон воспроизведения силы
переменного тока от 0,01 до 120 А, класс точности
образцового счетчика 0,05.
Сведения о методиках (методах) измерений
Сведения приведены в паспорте на счетчики электрической энергии постоянного тока
электронные СКВТ-Ф61 МЕ
Нормативные и технические документы, устанавливающие требования к счетчикам
электрической энергии постоянного тока электронным СКВТ-Ф61 МЕ
ГОСТ 10287-83 «Счетчики электрические постоянного тока. Общие технические условия».
ГОСТ 8.391-80 «ГСИ. Счетчики электрической энергии постоянного тока. Методы и
средства поверки».
Технические условия ТУ4228-001-85529423-2008 «Счетчики электрической энергии
постоянного тока электронные СКВТ-Ф61 МЕ».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
лист № 6
всего листов 6
Изготовитель
Общество с ограниченной ответственностью «МЕТРИКС ЕВРОПА» (ООО «МЕТРИКС
ЕВРОПА»), г. Санкт-Петербург
198206, г. Санкт-Петербург, Петергофское шоссе, д.74 корп.4, лит. Б, оф.118,119
тел./факс (812) 300-87-60, 300-87-59
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ» им. Д.И. Менделеева
190005, Россия, г. Санкт-Петербург, Московский пр., 19
Тел: +7 812 251-7601
Факс: +7 812 713-0114
E-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
М.п.«___» _________ 2014 г.
