Приложение к свидетельству № 35134/1
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Шунты измерительные стационарные взаимозаменяемые М911
Назначение средства измерений
Шунты измерительные стационарные взаимозаменяемые М911 с естественным
охлаждением и номинальными падениями напряжения 60, 75, 100, 150, 300 мВ предназначены
для расширения пределов измерения показывающих и регистрирующих приборов постоянного
тока.
Описание средства измерений
Принцип действия шунта основан на преобразовании протекающего через шунт
большого тока в падение напряжения на нем. При нагревании током сопротивление шунтов
должно оставаться стабильным, поэтому их изготавливают в виде пластин из манганина,
впаянных твердым припоем в наконечники из латуни или меди. Наконечники имеют резьбовые
соединения для потенциальных зажимов винтов и отверстия для токовых зажимов болтов.
Шунты М911 с номинальным падением напряжения 100 мВ имеют модификацию М911В –
шунты с водяным охлаждением.

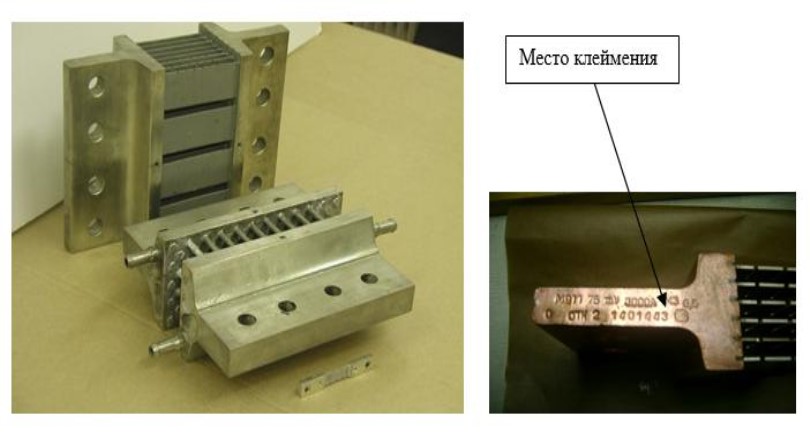

Рисунок 1 - Общий вид шунтов
Метрологические и технические характеристики
Таблица 1 — Метрологические и технические характеристики шунтов М911
Наименование характеристикиЗначение характеристики
М911-60
Номинальное падение
напряжения, мВ
60
М911-75М911-
150
75150
М911- М911- М911В-
300100100
300100100
Лист № 2
Всего листов 4
мкОм
Наименование характеристикиЗначение характеристики
М911-60М911-75М911-
150
М911- М911- М911В-
300100100
Номинальный ток
А
60;100;
150; 250;
300; 400;
600
кА1; 1,5; 2,5;
4; 6
1; 1,5; 2;1,5; 2; 3; -
2,5; 3; 4; 5; 4
6; 7,5; 15
5; 6; 10;100;150; 250 --
20; 25; 30; 150;
50; 75; 100; 250;
150; 200;300;
300; 400;400;
500; 600;600; 750
750
1; 2;10; 15
2,5; 3;
4; 5; 6
Номинальное электрическое
сопротивление
мОм
115; 12,5;1,5; 12; 1,2--
7,5; 3,75;
3; 2,5; 1,5;
1
100;10;6,67
50;40;
33,33;
25;20;
16,67
600; 400;750; 500; 600-
240; 200;375; 250;
150; 100; 60; 187,5; 150;
40; 24; 15;125; 100;
1075; 50;
37,5; 30;
25;18,75;
15; 12,5;
10; 5
±
0,5
0,5
+
0,25
Пределы допускаемой основной
относительной погрешности, %
Класс точности
Пределы допускаемой вариации
электрического сопротивления,
вследствие
термоэлектродвижущей силы, %
Пределы допускаемой
дополнительной погрешности
электрического сопротивления,
возникающей вследствие
отклонения температуры
окружающего воздуха от
нормальной на каждые 10ºС, %
+
0,1
Лист № 3
Всего листов 4
минус 40 - +50
до 98
60-106,7 (460-800)
до 98
Наименование характеристикиЗначение характеристики
М911-60М911-75М911-
150
М911- М911- М911В-
300100100
Рабочие условия применения:
диапазон температуры
окружающего воздуха,
º
С
относительная влажность при
температуре 40
º
С, %
атмосферное давление, кПа (мм
рт. ст.)
+5 - +60
84-
106,7
(630-
800)
-
120
100
150
15
0,042-24,9
22-26
Наибольшая температура
перегрева,
º
С
при номинальном токе:
5-50 А
75 А – 15 кА
Средний срок службы, лет
Масса, в зависимости от
исполнения, кг
(без токовых и потенциальных
зажимов)
Габаритные размеры, в
зависимости от исполнения, мм
(без токовых и потенциальных
зажимов)
от 95
´
15
´
6
до 300
´
270
´
100
от
240
´
300
´
125
до
240
´
324
´
100
Знак утверждения типа
наносится на поверхность токового наконечника шунта при помощи клейма и в
эксплуатационной документации на титульных листах типографским способом.
Комплектность средства измерений
шунт
1 шт.
комплект токовых и потенциальных зажимов
паспорт АУЮВ.411111.41 ПС
1 комплект
1 экз.
руководство по эксплуатации АУЮВ.411111.41 РЭ
(на партию шунтов из 20 штук в один адрес)
1 экз.
Поверка
осуществляетсяподокументуМИ1991-89«ГСИ.Преобразователиизмерительные
электрических величин. Шунты постоянного тока измерительные. Методика поверки».
Основные средства поверки и оборудования:
Одинарно-двойной мост Р39. Используемый диапазон измерений сопротивления
1 мкОм-15 мОм, класс точности от 0,2 до 0,02.
Лист № 4
Всего листов 4
Катушки эталонные Р310 с номинальным сопротивлением 0,001; 0,01; 0,1 Ом, класс
точности 0,01.
Источник питания постоянного тока, номинальный ток до 15 кА.
Сведения о методиках (методах) измерений
приведенывРуководствепоэксплуатации«Шунтыизмерительныестационарные
взаимозаменяемые М911»
Нормативные и технические документы, устанавливающие требования к шунтам
измерительным стационарным взаимозаменяемым М911
ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений
электрического сопротивления.
ГОСТ 8042-93 Приборы аналоговые показывающие электроизмерительные прямого
действия и вспомогательные части к ним. Часть 8. Особые требования к вспомогательным
частям;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия;
ТехническиеусловияТУ4229-016-34988566-2008.Шунтыизмерительные
стационарные взаимозаменяемые М911.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции других
видов, а также иных объектов, установленным законодательством РФ обязательным
требованиям.
Изготовитель
ООО «ЗИП «Юримов»
350072, г. Краснодар, ул. Московская, 5
Тел/факс: (861) 2755750; 2522570; 2520712; 2100750
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Тел./ факс: (812) 323-96-21
E-mail: Y.P.
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального агентства
по техническому регулированию
и метрологии_____________Ф.В. Булыгин
М.п.«__»_________2014 г.
