Калибраторы температуры инфракрасные Fluke 418 мод. Fluke 4180, Fluke 4181, ГРСИ 40221-08
Номер госреестра:
40221-08
Наименование СИ:
Калибраторы температуры инфракрасные
Обозначение типа:
Fluke 418 мод. Fluke 4180, Fluke 4181
Производитель:
Фирма "Fluke Corporation, Hart Scientific Division", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.06.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 34805
об утверждении типа средств измерений
лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы температуры инфракрасные Fluke 418 модификаций Fluke 4180,
Fluke 4181
Назначение средства измерений
Калибраторы температуры инфракрасные Fluke 418 модификаций Fluke 4180,
Fluke 4181 (далее по тексту – калибраторы или приборы) предназначены для
воспроизведения радиационной температуры, а также для поверки и калибровки средств
неконтактной термометрии (пирометров, измерительных тепловизоров) в диапазоне
температур от минус 15 до плюс 500 °С в качестве рабочего эталона единицы
температуры 2-го разряда по ГОСТ 8.558-2009.
Описание средства измерений
Действие прибора основано на законах Стефана — Больцмана и Планка,
связывающих температуру черного тела и яркость его излучения. Для нагрева
излучающей поверхности используется электронагреватель. Для охлаждения — элементы
Пельтье (модификация 4180).
Калибраторыпредставляютсобойизлучателимоделейчерноготела,с
излучающей поверхностью в форме круга. Значения температуры излучающей
поверхности задаются при помощи регулятора, имеющего индикатор и встроенный
контактный датчик температуры. Реализована возможность коррекции на излучательную
способность исследуемого пирометра в диапазоне от 0,9 до 1,0 в спектральном интервале
от 8 до 14 мкм путем внесения автоматических поправок в параметры регулирования.
Фото общего вида калибраторов приведено на рисунке 1.

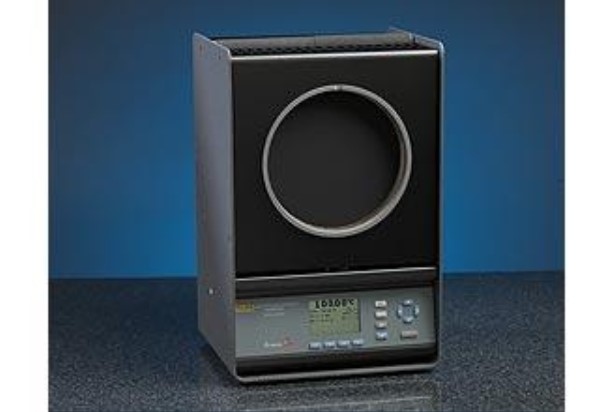

Рисунок 1 - Калибратор температуры инфракрасный Fluke 418
лист № 2
всего листов 3
Метрологические и технические характеристики
Наименование характеристики
Значение характеристики (в
зависимости от модификации
калибратора)
Fluke 4180Fluke 4181
от минус 15 от плюс 35
до плюс 120до плюс 500
±0,8±(0,004×t
вос
+0,5)
±0,1±0,2
±0,1±0,2
25-
-10
30 -
-30
152,4
0,95
RS232
356
216
241
9,19,5
220±22
0,631,0
5 … 35
15 … 80
Диапазон температур, воспроизводимых
калибратором, °С
Доверительная погрешность воспроизведения
температуры при доверительной вероятности
0,95, не более, °С
Погрешность поддержания температуры на
заданном уровне, не более, °С
Дрейф температуры, не более, °С/15 мин
Время выхода на стационарный режим
- до температуры минус 15 °С, мин
- до температуры 35 °С, мин
- до температуры 120 °С, мин
- до температуры 500 °С, мин
Диаметр выходного отверстия излучателя, мм
Излучательная способность, в спектральном
интервале 8÷14 мкм
Цифровой выход
Габаритные размеры излучателя, не более, мм
- Высота
- Длина
- Ширина
Масса излучателя, не более, кг
Напряжение питания, В
Потребляемая мощность, кВ·А, не более
Условия эксплуатации:
- диапазон окружающих температур, °С
- диапазон влажности окружающего воздуха, %
Условия транспортирования и хранения:
- диапазон окружающих температур, °С
- диапазон влажности окружающего воздуха, %
Средний срок службы, лет
0 … 35
15 … 80
5
Знак утверждения типа
наносится на титульный лист эксплуатационной документации, а также на
шильдик, закрепленный на корпусе прибора, в виде наклейки.
Комплектность средства измерений
Калибратор температуры инфракрасный F1uke 418- 1 шт.
Сетевой кабель- 1 шт.
Защитная крышка *)- 1 шт.
Кабель для серийного порта RS232- 1 шт.
Отчет о калибровке- 1 шт.
Руководство по эксплуатации- 1 экз.
Компакт-диск с документацией- 1 шт.
Методика поверки МП 2412-0027-2008- 1 экз.
лист № 3
всего листов 3
- 1 экз.
Паспорт
*) только для модификации F1uke 4180
Поверка
осуществляетсяподокументуМП2412-0027-2008«Калибраторытемпературы
инфракрасные F1uke 418 модификаций F1uke 4180, F1uke 4181. Методика поверки»,
утвержденному ГЦИ СИ «ВНИИМ им. Д. И. Менделеева» 29.09.2008 г.
Основные средства поверки:
- пирометр рабочий эталон 1–го разряда Raynger МХ4 TD DCI, диапазон
измеряемых температур от минус 30 до плюс 900 °С, доверительная погрешность
измеряемой температуры при доверительной вероятности 0.95 от 0,5 до 2,75 °С;
- пробойная установка УПУ-1М 500 В, 50 Гц, 0,25 кВт;
- мегаомметр, предел измерений 20 МОм, класс точности 2,5.
Сведения о методиках (методах) измерений
приведены в паспорте на калибратор.
Нормативныеитехническиедокументы,устанавливающиетребованияк
калибраторам температуры инфракрасным Fluke 418 модификаций Fluke 4180, Fluke
4181
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям
Изготовитель
фирма «Fluke Corporation, Hart Scientific Division», США
Адрес: 799 Е. Utah Va11ey Drive, American Fork, UT 84003-9775, USA
Телефон +18017631600, Факс +18017631010
Заявитель
ООО «НОУБЛ ХАУС БЕТА»
Адрес: 125040, г.Москва, ул. Скаковая, д.36
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»,
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19,
тел.: (812) 251-76-01, факс: (812) 713-01-14, Е-mail:
,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
М.п.«_____» ____________ 2014 г.
