Нивелиры с компенсатором JOGGER 20, JOGGER 24, ГРСИ 40198-08
Номер госреестра:
40198-08
Наименование СИ:
Нивелиры с компенсатором
Обозначение типа:
JOGGER 20, JOGGER 24
Производитель:
Фирма "Leica Geosystems AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.02.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 34820
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Нивелиры с компенсатором JOGGER 20, JOGGER 24
Назначение средства измерений
Нивелиры с компенсатором JOGGER 20, JOGGER 24 предназначены для измерения
превышений методом геометрического нивелирования по вертикальным рейкам.
Описание средства измерений
Принцип действия нивелиров основан на автоматической установке визирной оси в
горизонтальное положение с помощью маятникового оптико-механического компенсатора.
Измерение превышений состоит в суммировании разностей отсчетов (проекция визирной
оси на нивелирную рейку) по нивелирным рейкам, установленных на каждых двух последо-
вательных точках, расположенных по некоторой линии и образующей нивелирный ход.
Основными частями нивелира являются зрительная труба с компенсатором, несъем-
ная подставка (трегер) с тремя подъемными винтами и вертикальная осевая система. Приве-
дение нивелира в рабочее положение осуществляется по круглому установочному уровню.
Наведение в горизонтальной плоскости на нивелирную рейку осуществляется с помощью
бесконечного наводящего винта без зажимного устройства. Взятие отсчета по рейке вы-
полняется визуально. При работе используются рейки нивелирные РН-10 ГОСТ 10528-90.
По основным параметрам нивелиры соответствуют требованиям ГОСТ 10528-90,
предъявляемым к группе технических нивелиров.
Пломбирование крепёжных винтов корпуса нивелиров с компенсатором JOGGER
20, JOGGER 24 не производится; ограничение доступа к узлам обеспечено конструкцией
крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

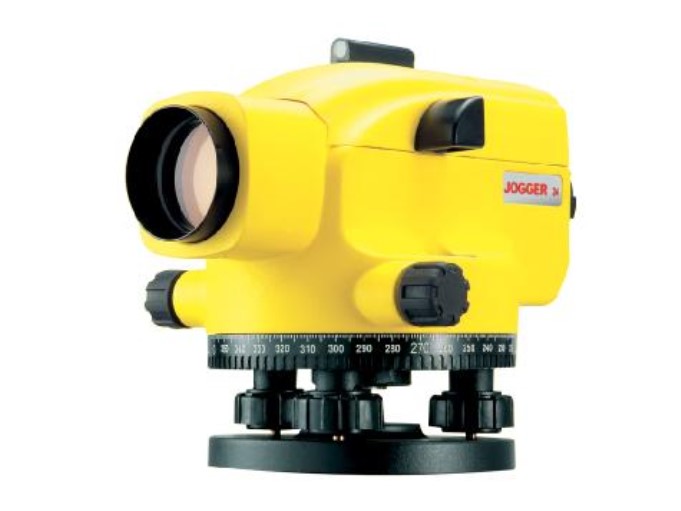

Общий вид нивелиров с компенсатором JOGGER 20, JOGGER 24
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Значение
Наименование характеристики
JOGGER 20 JOGGER 24
Допускаемое СКО измерения превышения на 1 км двойного
хода, не более, мм
• при длине визирного луча 25 м 2,5 2,0
• при длине визирного луча 100 м 5,0 5,0
Диапазон измерений горизонтальных углов, …°0-360
Цена деления горизонтального лимба, …° 1
Допускаемое СКО измерения горизонтальных углов, не более,
…°0,1
Увеличение зрительной трубы, не менее, крат 20 24
Диаметр входного зрачка зрительной трубы, не менее, мм 36
Наименьшее расстояние визирования, не более, м1,0
Угловое поле зрения зрительной трубы, не менее, …° …’ 1 12
Цена деления круглого установочного уровня, …´/2мм8+1,2
Диапазон работы компенсатора, не менее, …’ ±15
Допускаемое СКО установки линии визирования, не более, …" 0,5
Коэффициент нитяного дальномера100±1
Значение постоянного слагаемого нитяного дальномера, м ±0,1
Диапазон рабочих температур, °С
Габаритные размеры нивелира, ДхШхВ, не более, мм
Масса нивелира, не более, кг
от минус 20 до плюс 40
192x134x148
1,5
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на-
клейкой на корпус нивелиров с компенсатором JOGGER 20, JOGGER 24.
Комплектность средства измерений
Наименование
Количество, ед
Нивелир
Транспортировочный футляр
Защитный чехол
Юстировочный ключ
Юстировочная шпилька
Нитяной отвес
Салфетка для протирки
Руководство по эксплуатации на русском языке с методикой поверки
1
1
1
1
1
1
1
1
Поверка
осуществляется в соответствии с документом МП 40198-08 (Раздел «Методика поверки» ру-
ководства по эксплуатации), согласованным ГЦИ СИ «МАДИ-Фонд» в декабре 2008 г.
Перечень основного оборудования, необходимого для поверки:
- Нивелир типа Н-05 ГОСТ 10528-90;
- Теодолит типа ЗТ2КП ГОСТ 10529-86;
- Экзаменатор с ценой деления не более 1" ГОСТ 13012-67;
- Автоколлиматор типа АК-0,2У ГОСТ 11898-78
- Высотный стенд ГОСТ 10528-90.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Нивелиры с компенсатором JOGGER
20, JOGGER 24. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к нивелирам с
компенсатором JOGGER 20, JOGGER 24
1.ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2.ГОСТ 10528-90 «Нивелиры. Общие технические условия».
3.Техническая документация «Leica Geosystems AG», Швейцария.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- осуществление геодезической и картографической деятельности
Изготовитель
Компания «Leica Geosystems AG», Швейцария
Heinrich – Wild – Strasse, CH – 9435, Heerbrugg, Switzerland
Phone: +41 71 727 31 31 Fax: +41 71 727 46 74
Заявитель
ООО «Навгеоком»
129626, г.Москва, ул. Павла Корчагина, 2
Тел.: +7 (495) 781-77-77, факс: +7 (495) 747-51-30
E-mail:
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail:
Аттестат аккредитации ГЦИ СИ ООО «Автопрогресс-М» по проведению испытаний
средств измерений в целях утверждения типа № 30070-07 от 26.04.2010 г.
Заместитель
Руководителя Федерального агентства
по техническому регулированию
и метрологии______________Ф.В. Булыгин
М.п.«____» ___________ 2014 г.
