Станки балансировочные LIBRAK, ГРСИ 40197-14

Смотреть ГРСИ
40196-08

Номер госреестра:

40197-14

Наименование СИ:

Станки балансировочные

Обозначение типа:

LIBRAK

Производитель:

Фирма "Butler Engineering & Marketing S.p.A. a.s.u.", Италия

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

06.03.2019

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 54449

об утверждении типа средств измерений

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Станки балансировочные серии LIBRAK

Назначение средства измерений

Станки балансировочные серии LIBRAK предназначены для измерений величины неурав-

новешенной массы дисбаланса и угла установки корректирующей массы в одной или двух плоско-

стях коррекции колес автотранспортных средств.

Описание средства измерений

Принцип действия станков балансировочных серии LIBRAK основан на вычислении ве-

личины неуравновешенной массы дисбаланса и величины углового положения установки коррек-

тирующей массы, из величин сил, которые действуют на опоры вала ротора станков балансиро-

вочных при вращении колеса, установленного на валу. Величины этих сил измеряются с помощью

пьезоэлектрических датчиков, установленных в специальных опорах вала ротора. Датчики изме-

ряют амплитуду и фазу колебаний вала, которые пропорциональны неуравновешенным массам,

действующим на опоры вала при возникающем дисбалансе. Произведение массы остаточного

дисбаланса на расстояние, равное величине эксцентриситета этой массы, определяет величину

возникающего дисбаланса. Дисбаланс колеса устраняют с помощью корректирующих масс, кото-

рые устанавливают в двух плоскостях коррекции (динамическая балансировка) или в одной плос-

кости (статическая балансировка). Измерение углового положения размещения корректирующих

масс на диске колеса производится с помощью оптико-электрических датчиков, которые также

устанавливаются на вал ротора. Обработка сигналов от всех датчиков проводится в блоке обра-

ботки.

Станки балансировочные серии LIBRAK конструктивно состоят из станины, в которой

размещены балансировочный блок (вал с зажимными приспособлениями, система измерительных

датчиков и электропривод с тормозной системой); электронный блок обработки с устройством

отображения измеряемой информации. К станине крепится откидывающийся защитный кожух,

выполняющий функции элемента безопасности и автомата выключения электродвигателя. Перед

началом процесса балансировки колесо закрепляется на валу станка с помощью фланца и при-

жимной гайки. Центрирование колеса относительно вала производится путем его посадки на цен-

тральное отверстие диска через переходные конусы различного диаметра, либо через специальные

планшайбы. Планшайба центрируется и жестко крепится на валу ротора. Колесо на планшайбе

крепится по штатным отверстиям диска, предназначенным для крепления колеса на ступице тор-

мозного диска автомобиля. Прижимная гайка имеет ручной привод для крепления колеса на валу

шпинделя. Измерение положения левой плоскости коррекции при динамической балансировке и

плоскости коррекции при статической балансировке проводится с помощью встроенной механи-

ческой линейки. Остановка вращения колеса после завершения измерительного цикла проводится

автоматически с помощью электромагнитного тормозного приспособления. Временной момент

срабатывания тормозного приспособления задается датчиками измерения углового положения

корректирующих масс.

Станки балансировочные серии LIBRAK выпускаются в следующих модификациях: LI-

BRAK222H, LIBRAK232H, LIBRAK232HD, LIBRAK234H, LIBRAK234HD, LIBRAK236H,

LIBRAK236HD,LIBRAK238H,LIBRAK238HD,LIBRAK238HMD,LIBRAK238HFMD,

LIBRAK348, LIBRAK348D, LIBRAK348P, LIBRAK348PD, LIBRAK351D, LIBRAK351PD, LI-

BRAK353, LIBRAK353P, LIBRAK355, LIBRAK355P, LIBRAK355S, LIBRAK355PS, LIBRAK380,

LIBRAK380P, LIBRAK380S,LIBRAK380PS,LIBRAK430,LIBRAK430P,LIBRAK430S,

LIBRAK430PS, LIBRAK240HTLD, LIBRAK240HTLCD, LIBRAK251HTLD, LIBRAK251HTLCD,

LIBRAK280HTL, LIBRAK280HTLC

Станки балансировочные модификаций LIBRAK222H, LIBRAK232H, LIBRAK232HD, LI-

BRAK234H, LIBRAK234HD, LIBRAK236H, LIBRAK236HD, LIBRAK238H, LIBRAK238HD,

LIBRAK238HMD, LIBRAK238HFMD, LIBRAK348, LIBRAK348D, LIBRAK348P, LIBRAK348PD,

LIBRAK351D,LIBRAK351PD,LIBRAK353,LIBRAK353P,LIBRAK355,LIBRAK355P,

LIBRAK355S, LIBRAK355PS, LIBRAK380, LIBRAK380P, LIBRAK380S, LIBRAK380PS,

LIBRAK430, LIBRAK430P,

LIBRAK430S, LI-

BRAK430PS

Лист № 2

Всего листов 4

LIBRAK430, LIBRAK430P, LIBRAK430S, LIBRAK430PS предназначены для балансировки колес

легковых автомобилей и микроавтобусов.

СтанкибалансировочныемодификацийLIBRAK240HTLD,LIBRAK240HTLCD,

LIBRAK251HTLD, LIBRAK251HTLCD, LIBRAK280HTL, LIBRAK280HTLC предназначены для

балансировки колес грузовых автомобилей.

Выпускаемые модификации отличаются дизайнерским исполнением, типом применяемо-

го устройства вывода и отображения информации, а также диапазоном и погрешностью измере-

ний величины неуравновешенной массы дисбаланса.

Для ограничения доступа к определённым частям в целях несанкционированной настройки

и вмешательства производится пломбирование винтов блока предварительного усилителя тензо-

метрической системы внутри корпуса станка.

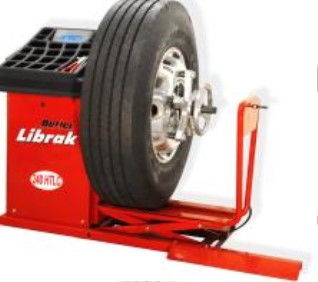

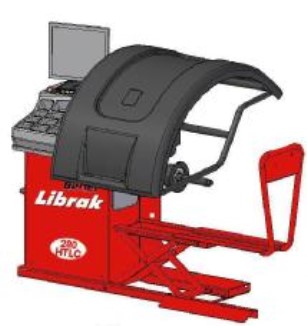

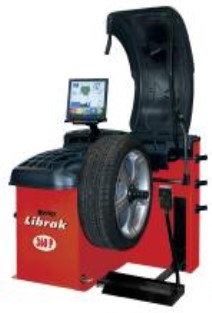

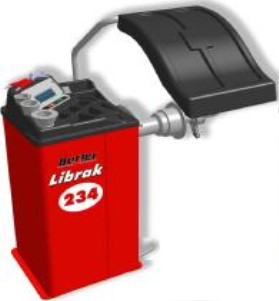

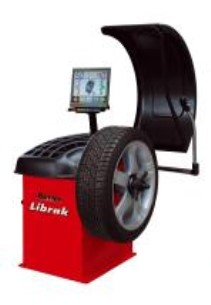

Общий вид станков балансировочных серии LIBRAK

LIBRAK280H, LIBRAK280SH, LIBRAK380, LI-

BRAK380P, LIBRAK380S, LIBRAK380PS, LI-

BRAK320H, LIBRAK320SH. LIBRAK280HP, LI-

BRAK280SHP, LIBRAK320HP, LIBRAK320SHP

LIBRAK255HP, LI-

BRAK253H, LI-

BRAK253HP, LI-

BRAK255H

LIBRAK351D, LIBRAK351PD, LIBRAK353,

LIBRAK353P, LIBRAK355, LIBRAK355P

LIBRAK248H, LIBRAK248HD, LIBRAK251H

LIBRAK248HP, LIBRAK248HPD, LI-

BRAK250HP, LIBRAK251HP,

LIBRAK240HT, LIBRAK240HTC, LI-

BRAK240HTL, LIBRAK240HTLD,

LIBRAK240HTLC, LI-

BRAK240HTLCD

LIBRAK251HTLCD, LIBRAK251HTLD, LIBRAK280HTL,

LIBRAK280HTLC

0 ÷ 300

0 ÷ 999

±3

200

Лист № 3

Всего листов 4

Метрологические и технические характеристики

ХарактеристикиЗначение характеристики

Модель LIBRAK222H, LIBRAK232H, LIBRAK240HTLD,

LIBRAK232HD, LIBRAK234H, LIBRAK240HTLCD,

LIBRAK234HD, LIBRAK236H, LIBRAK251HTLD,

LIBRAK236HD, LIBRAK238H, LIBRAK251HTLCD,

LIBRAK238HD, LIBRAK280HTL,

LIBRAK238HMD, LIBRAK280HTLC

LIBRAK238HFMD,

LIBRAK348, LIBRAK348D,

LIBRAK348P, LIBRAK348PD,

LIBRAK351D, LIBRAK351PD,

LIBRAK353, LIBRAK353P,

LIBRAK355, LIBRAK355P,

LIBRAK355S, LIBRAK355PS,

LIBRAK380, LIBRAK380P,

LIBRAK380S, LIBRAK380PS,

LIBRAK430, LIBRAK430P,

LIBRAK430S, LIBRAK430PS

Диаметр обода балансируемого колеса, мм254÷610254÷610

Ширина обода балансируемого колеса, мм: 38÷559 38÷559

Диапазоны измерений величины неуравно-

вешенной массы дисбаланса, г;

Пределы допускаемой относительной погреш-

ности измерений величины неуравновешенной

массы дисбаланса, колеса, %

-для колес легковых автомототранспортных

средств:

-в диапазоне (0÷100) г

-в диапазоне (100÷300) г

-для колес грузовых автотранспортных

средств:

-в диапазоне (0÷100) г

- в диапазоне (100÷300) г

- в диапазоне (300÷999) г

0÷360

1020×1020×565

1850×1330×1430

Диапазон измерений угла установки коррек-

тирующей массы, …°

Предел допускаемой абсолютной погрешно-

сти измерений угла установки корректирую-

щей массы, …

Габаритные размеры (Д хШ х В), мм

Максимальная масса балансируемого коле-

са, кг

Масса станка, не более, кг

Напряжение питания, В

220

10%

-15%

Частота питающей сети, Гц

Рабочий диапазон температур,

50±1

5÷45

215

3×220/380

(+10/-15) %

50±1

5÷45

Знак утверждения типа

наносится на корпус станков балансировочных серии LIBRAK методом наклеивания и на титуль-

ный лист руководства по эксплуатации методом печати.

Лист № 4

Всего листов 4

Комплектность средства измерений

- станок балансировочный;

- комплект зажимных и установочных приспособлений и принадлежностей;

- руководство по эксплуатации.

Поверка

осуществляется по МИ 2977-2006 «ГСИ. Станки для балансировки колес легковых автомобилей и

микроавтобусов. Общие требования к методикам поверки».

Перечень основных средств поверки (эталонов), применяемых для поверки:

- весы неавтоматического действия по ГОСТ Р 53228-2008, класс точности высокий;

- ротор контрольный;

- контрольные грузы массой 10 г, 50%, 100% от верхнего предела измерений станков ба-

лансировочных;

- линейка измерительная металлическая (0, 500 мм), ПГ±0,2 мм, ГОСТ 427-75.

Сведения о методиках (методах) измерений

Методика измерений приведена в документе «Станки балансировочные серии LIBRAK.

Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к станкам баланси-

ровочным серии LIBRAK

1. ГОСТ 20076–2007 «Вибрация. Станки балансировочные. Характеристики и методы их

проверки».

2. ГОСТ 19534–74 «Балансировка вращающихся тел. Термины».

3. Техническая документация Butler Engineering & Marketing S.p.A. a.s.u., Италия.

Рекомендации по областям применения в сфере государственного регулирования обеспече-

ния единства измерений

- для применения вне сферы государственного регулирования обеспечения единства изме-

рений.

Изготовитель

«Butler Engineering & Marketing S.p.A. a.s.u.», Италия

Via dell’Ecologia 6 - 42047 Rolo (RE), Italy

Телефон: +39-0522-647911 , Факс: +39-0522-649760

E-mail:

info@butler.com

Испытательный центр

ГЦИ СИ ООО «Автопрогресс-М»

125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.

Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512

E-mail:

info@autoprogress-m.ru

Аттестат аккредитации ГЦИ СИ ООО «Автопрогресс-М» по проведению испытаний

средств измерений в целях утверждения типа № 30070-07 от 26.04.2010 г.

Заместитель

Руководителя Федерального агентства

по техническому регулированию

и метрологииФ.В. Булыгин

М.п.«» ______________ 2014 г.
