Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 55827

об утверждении типа средств измерений

Лист № 1

Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Стенды силовые роликовые тормозные серии BT, NTS,ARGUS,ARENA

Назначение средства измерений

Стенды силовые роликовые тормозные серии BT, NTS, ARGUS, ARENA (далее – стен-

ды) предназначены для измерений тормозной силы на каждом колесе, создаваемой рабочей

или стояночной тормозными системами мотоциклов, легковых, грузовых автомобилей, авто-

бусов, транспортных средств, разработанных на их базе, а также прицепов к ним.

Описание средства измерений

Стенды состоят из роликовых агрегатов и систем управления, обработки и индикации

измерений. Принцип действия стендов заключается в измерении сил, возникающих при тор-

можении автомобилей на поверхности опорных роликов при помощи силоизмерительных тен-

зорезисторных датчиков.

Конструктивно роликовый агрегат стенда представляет собой единую или разделенную

несущую раму, в которой размещены независимые левый и правый опорные роликовые уст-

ройства. Опорные ролики приводятся во вращение с заданной скоростью с помощью подве-

шенных моторов-редукторов. Возникающие при торможении реактивные моменты через ры-

чаги, прикрепленные к статорам моторов-редукторов, воздействуют на силоизмерительные

тензорезисторные датчики, преобразующие усилие в электрический сигнал, пропорциональ-

ный измеряемым тормозным силам левого и правого колес диагностируемой оси автомобиля.

Сигналы с датчиков поступают в Систему и после обработки результаты измерений отобра-

жаются на аналоговом (стрелочном) дисплее или экране монитора и могут быть распечатаны

принтером в форме цифрового протокола. Программа управления системой NUSSBAUM

VISIO разработана для ПК, работающего под управлением Windows.

В дополнительный комплект оборудования может входить встроенное или выносное

взвешивающее устройство, устройство для измерения силы создаваемой на органе управления

тормозной системы (педали тормоза (педаметром)) и датчиком давления воздуха для измере-

ния давления в пневмо- или пневмогидроприводе тормозной системы автомобиля.

По результатам измерений рассчитывается общая удельная тормозная сила, удельная тормоз-

ная сила стояночной тормозной системы, коэффициент неравномерности тормозных сил по

каждой оси, коэффициент совместимости звеньев автопоезда, время и асинхронность сраба-

тывания тормозных приводов.

Стенды выпускаются различных модификаций, отличающихся диапазонами измерений

тормозной силы.

Варианты исполнения стендов отличаются типом применяемого аналогового табло, кон-

структивным исполнением опорных роликов и дизайном управляющего комплекса.

Общий вид стендов.

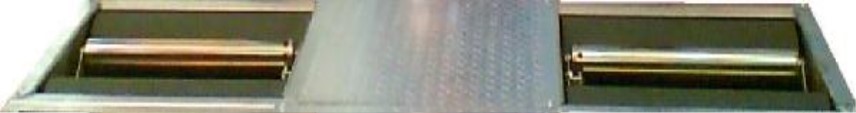

Рисунок 1 – стенды силовые роликовые тормозные - легковые

Лист № 2

Всего листов 10

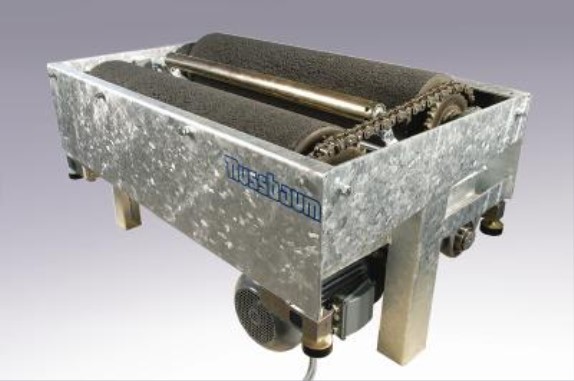

Рисунок 2 – стенды силовые роликовые тормозные – универсальные, грузовые

Программное обеспечение

Стенды силовые роликовые тормозные серии BT, NTS, ARGUS, ARENA имеют встро-

енное программное обеспечение. Встроенное программное обеспечение (ПО) обеспечивает

измерение и отображение цифровых значений тормозных сил. Программное обеспечение

идентифицируется на индикаторе контроля при включении питания путем вывода на экран

версии программного обеспечения и контрольной суммы.

Стенды силовые роликовые тормозные серии BT, NTS, ARGUS, ARENA, имеют защиту

встроенного программного обеспечения от преднамеренных или непреднамеренных измене-

ний, реализованную изготовителем на этапе производства путем установки системы защиты

микроконтроллера от чтения и записи. Уровень защиты «С» по МИ 3286–2010.

Таблица 1 – Идентификационные данные ПО

Идентификацион-

ное наименование

программного

обеспечения

Номер версии (иден-

тификационный

номер) программного

обеспечения

NUSSBAUM VISIO

А02 01.29,08

Цифровой идентифика-

тор программного обес-

печения (контрольная

сумма исполняемого ко-

да)

116B

Алгоритм вычис-

ления цифрового

идентификатора

программного

обеспечения

CRC-16

Влияние встроенного программного обеспечения учтено при нормировании метроло-

гических характеристик.

Метрологические и технические характеристики

Основные метрологические и технические характеристики стендов приведены в таблице 2 и 3.

311, BT 320, BT 410,

BT 410 Design, BT

410 MB Design,

NTS 810 MB Visio

na T 635,

Arena TL

730, Argus P

MOT CLASS

VII, ARENA

L 320 MOT

S1, BT 610, BT

610-1, BT 610-2,

BT 610 Visio, BT

XL 432 Design,

Argus L 400

S11, BT 520-S12,

BT 520-S13, BT

520-S1,

Design, BT 642

Design

тормозной силы, кН

стендов300 S1, BT 300-W,

BT 400, BT 400 De-

sign, BT 402, NTS

210, Argus P 210-1,

Argus P 210-W,

ARENA L 310,

ARENA L 310 De-

sign, ARENA L 312,

Arena TL 720, Arena

TL 720 MB, Argus P

220, Argus P 221,

NTS 510, NTS 510-

P, NTS 810-1, NTS

622 Visio, BT 620

Design, BT 622

Design, Arena XL

431, Arena XL

432, Arena XL

SP2, BT 510, BT

511, BT 510-S2,

BT 510-SP10, BT

510-SP1, BT 510-

S18, Argus L 401,

Лист № 3

Dсего листов 10

Серии тормозныхBT 300, BT 301, BT BT 110, BT 310, BTBT 320, Are- NTS 810BT 500, BT 500-BT 520, BT 520-BT 650, BT 650-

1, BT 650 Visio,

BT 652, BT 652-

1, BT 652 Visio,

450, NTS 500, NTSARENA L 320,230, NTSClass VII, BT 612, BT 612-1, BT BT 520-S2, BT, BT 650 Design,

501, NTS 520, NTSARENA L 320 De-515, NTS 820 410 MOT612 Visio, BT520-S16, BT 521,BT 652 Design,

521 S11, NTS 800,sign, ARENA L320 Class VII,620, BT 620-1, BT BT 520-SP11, BTBT 640, BT 640-

NTS 800-1, NTS 800- MB Design, Arena T NTS 810-2620 Visio, BT520-SP1, BT 520-1, BT 640 Visio,

2, NTS 820, Argus P 625, Arena T 625-P, 622, BT 622-1, BT SP12, BT 520-BT 640 MB, BT

640 MB Visio,

BT 642, BT 642

MB Visio , BT

642 MB, BT

642-1, BT 642

Arena T 615, Arena T 810, NTS 810 MB,431 Design, Arena Argus L 402Visio, BT 640

610, Arena T 605,

Arena TL 710, Arena

TL 710-1

Диапазон измерений0,1-5,0

0,1-6,00,1-8,0

0,1-12,00,1-30

0,1-300,1-30

Лист № 4

Всего листов 10

Пределыдопускае-± 3

мойотносительной

погрешностиизме-

рений тормозной си-

лы, %

Диапазон измерений200-3000200-4000200-4000200-4000200-13000200-18000200-18000

массы транспортного

средстваприходя-

щейся на ось (на-

грузки на ось), кг

Пределыдопускае-± 3

мойотносительной

погрешностиизме-

рений массы транс-

портногосредства

приходящейся на ось

(нагрузки на ось), %

Лист № 5

Всего листов 10

Диапазон измерений30-1000

силынаоргане

управленияприво-

дом тормозных сис-

тем, Н

Пределыдопускае-± 7

мойотносительной

погрешностиизме-

рений силы на органе

управления приво-

дом тормозных сис-

тем, %

Диапазон измерений----0,2 - 2

давления в пневмо

приводетормозной

системы, МПа

Лист № 6

Всего листов 10

Пределыдопускае-----± 5

мойотносительной

погрешностиизме-

ренийдавленияв

пневмоприводе тор-

мозной системы, %

Лист № 7

Всего листов 10

BT 400, BT 400 De-

501, NTS 520, NTS

521 S11, NTS 800,

2, NTS 820, Argus P

210, Argus P 210-1,

Argus P 210-W,

ARENA L 310,

ARENA L 310 De-

sign, ARENA L 312,

610, Arena T 605,

311, BT 320, BT 410,

BT 410 Design, BT

ARENA L 320 De-

sign, ARENA L320

625, Arena T 625-P,

Arena TL 720, Arena

TL 720 MB, Argus P

220, Argus P 221,

NTS 510, NTS 510-

P, NTS 810-1, NTS

NTS 810 MB Visio

na T 635,

Arena TL

MOT CLASS

VII, ARENA

Class VII,

BT 610, BT 610-1,

BT 610-2, BT 610

BT 620, BT 620-1,

BT 620 Visio, BT

622 Visio, BT 620

Design, BT 622 De-

sign, Arena XL 431,

Arena XL 432, Are-

na XL 431 Design,

Arena XL 432 De-

S11, BT 520-S12,

BT 520-S13, BT

BT 521, BT 520-

SP11, BT 520-

SP12, BT 520-

SP2, BT 510, BT

511, BT 510-S2,

BT 510-SP10, BT

510-SP1, BT

510-S18, Argus L

650-1, BT 650

Visio, BT 652,

650 Design, BT

652 Design, BT

BT 640 Visio,

BT 640 MB,

BT 640 MB

Visio, BT 642,

BT 642 MB

Visio , BT 642

BT 642 Visio,

км/ч

BT 6x2)

(для BT 6x2)

стендов300 S1, BT 300-W,

515, NTS 820 410 MOT

Таблица 3

Серии тормозныхBT 300, BT 301, BT BT 110, BT 310, BTBT 320, Are- NTS 810BT 500, BT 500-S1, BT 520, BT 520- BT 650, BT

sign, BT 402, NTS410 MB Design,730, Argus P L 320 MOTVisio, BT 612, BT520-S1, BT 520-BT 652-1, BT

450, NTS 500, NTSARENA L 320,230, NTSClass VII, BT 612-1, BT 612 Visio, S2, BT 520-S16,652 Visio, , BT

NTS 800-1, NTS 800- MB Design, Arena TNTS 810-2622, BT 622-1, BTSP1, BT 520-640, BT 640-1,

Arena T 615, Arena T 810, NTS 810 MB,sign, Argus L 400401, Argus L 402 MB, BT 642-1,

Скорость испытаний,

Arena TL 710, Arena

TL 710-1

3,3

2,52,5; 2,5/5,0 (для

BT 640 Design,

BT 642 Design

2,52,5; 2,5/5,0

Лист № 8

Всего листов 10

Мощность двигателя,2 x 2,52 x 3,02 x 3,52 x 4,02 x 9,02 x 9,02 x 11,0

кВт

габаритныеразмеры2350х800х2502350х800х2502350х800х2950х800х1650х1050х1650х1050х1650х1050х15

(ШхДхВ), мм 2503001500 - 2 шт.1500 - 2 шт. 00 - 2 шт.

опорной роликовой

секции

габаритные размеры500х500х1600500х500х1600500х500х500х500х1000х400х8001000х400х8001000х400х800

(ШхДхВ), мм 1600 1600

шкафа управления

Лист № 9

Всего листов 10

Условия эксплуатации:

- диапазон температуры окружающего воздуха, °С

- относительная влажность, % не более

Средний срок службы, лет

Средняя наработка на отказ, ч

от + 5 до +40

5000

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на

раму стенда или корпус коммуникационного пульта/аналогового шкафа управления клеевым

способом.

Комплектность средства измерений

В комплект поставки стенда силового роликового тормозного серии BT, NTS, ARGUS,

ARENA входят:

1.Стенд тормозной- 1 шт.

2.Руководство по эксплуатации на русском языке- 1 шт;

3.Методика поверки- 1 шт.

По отдельному заказу поставляются:

1.градуировочный рычаг- 1 шт.

Поверка

осуществляется по методике поверки МП 242-1779-2014 «Стенды силовые роликовые

тормозные серии BT, NTS, ARGUS, ARENA», фирмы «Otto Nußbaum GmbH & Co.KG», Гер-

мания, утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 15 мая 2014 г.

Основные средства поверки:

- гири класса точности М

по ГОСТ OIML R 111-1-2009;

- динамометр 2-го класса точности по ГОСТ Р 55223-2012;

- линейка измерительная металлическая 1000 мм по ГОСТ 427-75;

- градуировочный рычаг завода-изготовителя;

- машина силовоспроизводящая 3-го разряда по ГОСТ Р 8.663-2009;

- калибратор давления, диапазон измерений от 0 до 60 МПа, погрешность измерения

давления ±0,04 % ВПИ.

Сведения о методиках (методах) измерений

Методика измерений приведена в документе «Стенды силовые роликовые тормозные се-

рии BT, NTS, ARGUS, ARENA фирмы «Otto Nußbaum GmbH & Co.KG», Германия. Руково-

дство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к стендам сило-

вым роликовым тормозным серии BT, NTS, ARGUS, ARENA

1.ГОСТ Р 51709-2001 «Автотранспортные средства. Требования безопасности к техниче-

скому состоянию и методы поверки», изменение № 1 от 01.03.2006.

2.Технический регламент "О безопасности колесных транспортных средств", утвержден-

ный Постановлением Правительства Российской Федерации от 10 сентября 2009 г.

№720.

3.ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений

силы».

4. Техническая документация фирмы «Otto Nußbaum GmbH & Co.KG», Германия.

Лист № 10

Всего листов 10

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

выполнение работ по оценке соответствия продукции и иных объектов обязательным

требованиям в соответствии с законодательством Российской Федерации о техническом регу-

лировании;

выполнение работ по обеспечению безопасных условий и охране труда;

выполнение поручений суда, органов прокуратуры, государственных органов исполни-

тельной власти (Приказ МВД России № 1014 от 08.11.12 г., п.п. 5, 79).

Изготовитель

Фирма «Otto Nußbaum GmbH & Co.KG», Германия

Адрес: Korker Strasse 24, D-77694 Kehl-Bodersweier, Deutschland. Tel.: +49 (0) 7853 899 – 0

Заявитель

ООО «Нуссбаум «Диагностическое оборудование»

Адрес: 194292, г. Санкт-Петербург, пр. Культуры, д.44, литер А. Тел: 531-89-02, 321-69-99

Испытательный trial

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

Адрес: 190005, Санкт-Петербург, Московский пр., 19

Тел. (812) 251-76-01, факс (812) 713-01-14 e-mail:

info@vniim.ru

http://www.vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению ис-

пытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.

Заместитель Руководителя

Федерального агентства

по техническому регулированию

и метрологии

______________ Ф.В. Булыгин

М.п.

«____»_______________2014 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
63822-16	Стенды балансировочные	FITLINE 60 NODD, FITLINE 60E DD, FITLINE 60E NODD, FITLINE 61E, S62E, S62E BASIC, S62EC TOP, S62E DD, S62E NODD, S62E PLUS, S63, S63E, S63EC, S64, S64C, S65, S65E, S65EC, S73, S73C, S75, S75C, S78C, S606, S680, S680E, S686, S696	Фирма "Sice S.p.A.", Италия	1 год	Перейти
45683-16	Стенды измерительные переносные для электромагнитных испытаний силовых трансформаторов	СЭИТ-3	ООО "Челэнергоприбор", г.Челябинск	2 года	Перейти
18778-99	Стенды проверки параметров реле ДСШ	ДСШК	ООО "Парк ЖД", г.Екатеринбург	2 года	Перейти
21120-01	Стенды тормозные силовые	СТС	ЗАО "НовГАРО", г.Великий Новгород	1 год	Перейти
16164-97	Стенды для испытаний тормозов автомобилей	IW 4 Electronic	Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG", Германия	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуСтенды силовые роликовые тормозные BT, NTS, ARGUS, ARENAГРСИ 40162-14

Заказать поверку
Стенды силовые роликовые тормозные BT, NTS, ARGUS, ARENA
ГРСИ 40162-14
