Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 55190

об утверждении типа средств измерений

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Плотномеры автоматические серии DDM модификации DDM2909, DDM 2910,

DDM 2911, DDM 2911 Plus

Назначение средства измерений

Плотномеры автоматические серии DDM модификации DDM2909, DDM 2910, DDM

2911, DDM 2911 Plus (далее - плотномеры) предназначены для измерения плотности жидко-

стей в условиях лаборатории.

Описание средства измерений

Принцип действия плотномеров основан на измерении резонансной частоты механи-

ческих колебаний чувствительного элемента, выполненного в виде вертикально колеблю-

trial U-образной металлической трубки, заполненной образцомиспытуемой жидкости.

Значение резонансной частоты собственных колебаний чувствительного элемента является

функцией плотности находящегося в нем образца жидкости, температуры, геометрических и

механических характеристик, определяемых при калибровке.

Собственные колебания чувствительного элемента поддерживаются с помощью спе-

циальной электромагнитной системы. Частотный выходной сигнал поступает в электронный

блок, где обрабатывается и окончательный результат измерения высвечивается на дисплее в

единицах плотности.

В плотномерах чувствительный элемент конструктивно выполнен в едином корпусе с

электронным блоком, электронным термостатом, ультразвуковым оптимизатором

сенсорным

дисплеем.

Необходимая температура измерения поддерживается электронным термостатом и из-

меряется платиновым термопреобразователем сопротивления Рt10, также определяется нали-

чие пузырьков в образце при помощи системы VideoViewTM.

Плотномер представляет собой настольный прибор, с полным циклом измерения вве-

денного из шприца образца жидкости в измерительную ячейку, вывода результатов измере-

ний на дисплей (сенсорный экран с диагональю 10,4 дюйма), очистки и осушки растворите-

лями ячейки после измерений. Плотномер имеет возможность подключения к интернету и

локальной сети.

Модификации плотномера DDM2909, DDM 2910, DDM 2911, DDM 2911 Plus разли-

чаются основными метрологическими характеристиками.

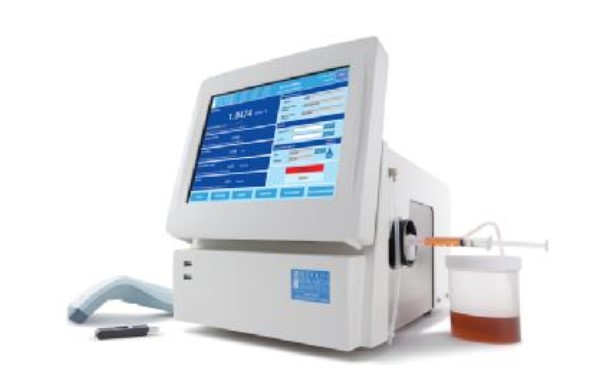

рис. 1 Вид плотномера

Лист № 2

Всего листов 4

Программное обеспечение

Плотномер функционирует под управлением встроенного специального программного обес-

печения. Программное обеспечение осуществляет функции сбора, передачи, обработки, хра-

нения и представления измерительной информации, а также идентификацию параметров,

характеризующих тип средства измерений, внесенных в программное обеспечение.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1.

Наименова-Идентификацион-Номер версииЦифровой идентифика-Алгоритм вы-

ние про-ное наименование(идентифика-тор ПО (контрольнаячисления циф-

граммногопрограммногоционный но-сумма исполняемогорового иденти-

обеспеченияобеспечениямер) ПОкода)фикатора ПО

RudolphPCI RudolphPCInterface 2.6.4.9 74852756b1d4cb3efab04 md5

и вышеbf516270352

Степень защиты программного обеспечения от преднамеренных или непреднамеренных из-

менений, соответствует уровню «С» по МИ3286-2010.

Влияние программного обеспечения учтено при нормировании метрологических характери-

стик.

К метрологически значимой части ПО СИ относится файл: RudolphPCInterface.exe

от 0,001 до 3

от 0,65 до 2

туры, °C

Метрологические и технические характеристики

Таблица 2.

НаименованиеЗначение характеристики

характеристикиDDM 2909DDM 2910DDM 2911DDM 2911 Plus

Диапазон показаний плот-

ности, г/см³

Диапазон измерений плот-

ности, г/см³

Пределы допускаемой аб-

солютной погрешности из-

0,0003

0,0001

0,00005

0,00001

мерения плотности, г/см³

Диапазон рабочей темпера-

от 15 до 30от 0 до 95

Пределы допускаемой

абсолютной погрешности

0,05

0,05±0,03±0,03

измерения температуры, °C

Предел повторяемости

результатов измерений

плотности, г/см³0,00010,000050,000010,000005

температуры, °С 0,02 0,01 0,01 0,001

Объем образца для анализа,

мл1

Максимальное давление

испытуемого образца, МПа10

Коррекция вязкости есть

ДисплейДиагональ 10,4 дюйма; разрешение 800 х 600, цветной,

плоский, химически стойкий сенсорный экран

Масса, кг, не более

от 15 до 35

от минус 20 до 40

16000

Интерфейсы

Лист № 3

Всего листов 4

5 – USB, 2 – RS232, 1 порт Ethernet

Возможность подключения клавиатуры, мыши,

сканера штрихкодов

3 – USB,

2 – RS232,

1 порт

Ethernet

Возмож-

ность под-

ключения

клавиатуры,

мыши, ска-

нера штрих-

кодов

85-260

48 - 62

200

Встроенная память, Гбайт

Напряжение питания пере-

менным током, В

Частотой, Гц

Потребляемая мощность,

Вт, не более

Габаритные размеры, мм,

не более

460 × 280 × 530

от 20 до 85 (без конденсата)

Условия эксплуатации:

диапазон температуры ок-

ружающего воздуха, °C

диапазон относительной

влажности окружающего

воздуха, %

Условия транспортирова-

ния и хранения: диапазон

температуры окружающего

воздуха, °C

диапазон относительной

влажности окружающего

воздуха при 30°C, %

Среднее время наработки

на отказ, ч

Срок службы, лет, не менее

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию типографическим

способом и на лицевую панель плотномера в виде наклейки.

Комплектность средства измерений

НаименованиеКол-во

Плотномер автоматический серии DDM модификации DDM2909 (DDM 2910, 1 шт.

DDM 2911, DDM 2911 Plus)

комплект ЗИП1 комп.

Руководство по эксплуатации1 экз.

Методика поверки МП 2302-077-20141 экз.

Лист № 4

Всего листов 4

Поверка

осуществляется по МП 2302- 077 -2014 «Плотномеры автоматические серии DDM модифи-

кации DDM2909, DDM 2910, DDM 2911, DDM 2911 Plus. Методика поверки», утвержденной

ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в феврале 2014 г.

Основные средства поверки:

- Государственные стандартные образцы плотности жидкости типа РЭП, ГСО8579-2004,

8583-2004 , 8587-2004 с границами абсолютной погрешности при Р=0,95

2·10

-5

г/см

; (с

границами абсолютной погрешности при Р=0,95

5·10

-6

г/см

для модификации DDM 2911

Plus);

- термопреобразователь сопротивления эталонный типа ЭТС- 100 , диапазон измерений

температуры от 0,1 до 419,527 ºС по ГОСТ 8.558-2009, погрешность ± 0,005 ºС;

- преобразователь сигналов ТС и ТП «Теркон» в режиме измерения сопротивления, диапазон

от 0 до 2000 Ом, погрешность ±(0,02 % от показаний +0,005 % от диапазона) Ом.

Сведения о методиках (методах) измерений

Методы измерения изложены в руководстве по эксплуатации «Плотномеры автоматические

серии DDM модификации DDM2909, DDM 2910, DDM 2911, DDM 2911 Plus».

Нормативные и технические документы, устанавливающие требования к плотномерам

автоматическим серии DDM модификации DDM2909, DDM 2910, DDM 2911, DDM 2911

Plus

1. ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений

плотности»;

2. Техническая документация фирмы «Rudolph Research Analytical».

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

выполнение работ по оценке соответствия промышленной продукции установленным

законодательством Российской Федерации обязательным требованиям.

Изготовитель

Фирма «Rudolph Research Analytical», США

Адрес: 55 Newburgh Road Hackettstown, NJ, 07840 USA , Phone: 973-584-1558, Fax: 973-584-

5440,

info@rudolphresearch.com

Заявитель

ООО «НЕОЛАБ»

Адрес: 119034, г. Москва, 1-ый Обыденский пер., 10, офис 2, тел. (495) 6 263 076,

факс (495) 6 264 514

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

Адрес: 190005, г.Санкт-Петербург, Московский пр., 19, тел./ факс (812)323-96-71

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению

испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

М.п.«_____»___________2014 г.
