Генераторы влажного газа эталонные РОДНИК-6, ГРСИ 40135-08
Номер госреестра:
40135-08
Наименование СИ:
Генераторы влажного газа эталонные
Обозначение типа:
РОДНИК-6
Производитель:
ООО "Ангарское-ОКБА", г.Ангарск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.08.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 34740
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы влажного газа эталонные РОДНИК-6
Назначение средства измерений
Генераторы влажного газа эталонные РОДНИК-6 (далее - генераторы) предназначены
для воспроизведения объемной доли влаги (далее - ОДВ) парогазовой смеси (далее - ПГС) и
передачи размера единицы ОДВ рабочим гигрометрам проточного типа при их поверке, ка-
либровке и градуировке.
Генераторы относятся к рабочим эталонам первого разряда по ГОСТ 8.547-2009 и при-
меняются в лабораторных условиях.
Описание средства измерений
Принцип действия генератора основан на использовании метода двух давлений и метода
равновесного изотермического насыщения газа влагой над поверхностью льда в динамиче-
ском режиме при отрицательной температуре термостатирования насытителя и повышенном
давлении газа в нем. Получаемая при этом ОДВ рассчитывается при помощи программного
обеспечения внешнего компьютера по измеренным значениям температуры и давления газа в
насытителе. Измерительная информация индицируется на мониторе персонального компью-
тера.
Элементы и узлы генератора размещены в двух основных блоках – блоке измерений и
газовом блоке. Узлы газового блока термостатируются в жидкостном криостате. Охлаждение
осуществляется в автоматическом режиме путем управляемой подачи жидкого азота через те-
плообменник криостата.

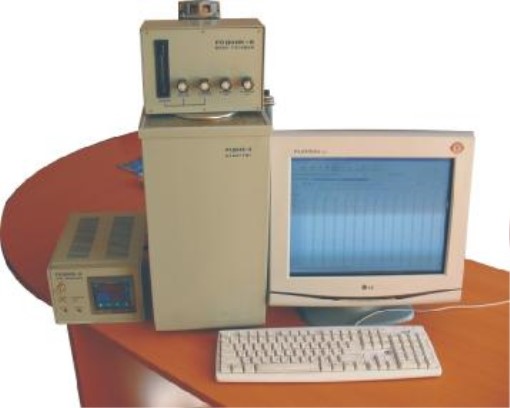

Рисунок – Генератор влажного газа эталонный РОДНИК-6
Метрологические и технические характеристики
Диапазон воспроизведения ОДВ от 0,3 до 2000 млн
-1
при температуре в насытителе от ми-
нус 70 до 0
°
С, абсолютном давлении в насытителе от 0,1 до 1 МПа и расходе ПГС от 0,2 до
2 дм
3
/мин.
Пределы допускаемой относительной погрешности воспроизведения ОДВ ±1,5 % при абсо-
лютной погрешности измерений температуры не более ±0,05
°
С и погрешности измерений
давления (приведенной к верхнему пределу диапазона измерений) не более ±0,1 %.
Нестабильность воспроизведения ОДВ в течение 8 ч непрерывной работы не более 3 %.
Лист № 2
всего листов 3
Время установления заданной температуры не более 1,5 ч.
Электрическое питание от сети переменного тока с напряжением (220±22) В и частотой
(50±1) Гц;
Потребляемая от электрической сети мощность не более 400 В
·
А.
Габаритные размеры и масса блоков генератора, не более:
-
блок измерений - 345
´
145
´
200 мм и 10 кг;
-
криостат - 670
´
355
´
350 мм и 20 кг;
-
блок газовый - 600
´
255
´
150 мм и 15 кг.
-
Показатели надежности:
-
средняя наработка на отказ не менее 10000 ч;
-
средний срок службы не менее 6 лет;
-
средний срок сохраняемости не менее 2 лет.
Условия эксплуатации:
-
температура окружающего воздуха (20±5)
°
С;
-
относительная влажность окружающего воздуха до 80 %;
-
атмосферное давление от 84 до 106,7 кПа (группа Р1 по ГОСТ Р 52931-2008);
-
отсутствие ударов, тряски и вибрации.
Знак утверждения типа
наносят на переднюю панель блока измерений методом сеткографии и на титульные листы
руководства по эксплуатации и методики поверки методом ксерокопирования.
1 шт.;
1 шт.;
1 шт.;
1 компл.;
1 компл.;
1 компл.;
1экз.;
1 экз.;
1 компл.;
Комплектность средства измерений
В комплект поставки генератора входят:
-
блок газовый 5К5.150.173
-
блок измерений 5К5.427.105
-
криостат 5К8.868.072
-
комплект запасных частей 5К4.070.261
-
комплект принадлежностей 5К4.072.120
-
комплект монтажных частей 5К4.075.138
-
руководство по эксплуатации генератора 5К1.550.153 РЭ
-
методика поверки генератора 5К1.550.153 ДП
-
комплект схем 5К4.079.056
-
комплект эксплуатационных документов средств измерений,
входящих в генератор
1 компл.;
Поверка
осуществляется в соответствии с документом 5К1.550.153 ДП, утвержденным ГЦИ СИ
ФГУП “ВНИИФТРИ” 11.04.2008г.
В перечень основного поверочного оборудования входят:
-
мегаомметр;диапазонизмеренийот0до500МОм;рабочеенапряжение
500 В; КТ 4.0;
-
Государственный первичный эталон единиц влажности газов гэт 151-2010;
-
гигрометр - БАЙКАЛ-5Ц 5К1.550.130 ТУ, откалиброванный в качестве компаратора по Го-
сударственному первичному эталону единиц влажности газов;
-
газосчетчикбарабанный;диапазонизмеренийрасходаот0,01до
0,4 м
3
/ч; КТ 1,0;
-
секундомер; точность хода
±
0,4 с;
Лист № 3
всего листов 3
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений ОДВ приведены в руководстве по эксплуатации
5К1.550.153 РЭ.
Нормативные и технические документы, устанавливающие требования к генераторам
влажного газа эталонным РОДНИК-6
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различ-
ных климатических районов. Категории, условия эксплуатации, хранения и транспортирова-
ния в части воздействия климатических факторов внешней среды.
ГОСТ 8.547-2009. ГСИ. Государственная поверочная схема для средств измерений влажности
газов.
ГенераторвлажногогазаэталонныйРОДНИК-6.Техническиеусловия.
ТУ 4215-043-71803530-2007
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
-
эталон
Изготовитель
ООО “Ангарское ОКБА”
Адрес:665821, Иркутская обл., г. Ангарск, мрн Старо-Байкальск, ул. 2-я Московская, строение
33а
Адрес в интернете:
Адрес электронной почты:
Испытательный центр
ГЦИ СИ ФГУП “ВНИИФТРИ”
Адрес: 664056, г. Иркутск, ул. Бородина, 57
Адрес в Интернете:
Адрес электронной почты:
Аттестат аккредитации № 30002-08 от 04.12.2008г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
М.П.“____”_________2013г.
