Приложение к свидетельству № 65032
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители многофункциональные TGD
(далее - измерители), предназначены для
разности давления и расстояния до любых
Назначение средства измерений
Измерители многофункциональные TGD
измерения температуры, избыточного давления,
отражающих поверхностей.
Описание средства измерений
Принцип действия измерителей основан на измерении и последующей программной
обработке сигналов от первичных преобразователей (датчиков) давления, температуры и длины
(пьезокерамические преобразователи акустических сигналов). Измерители состоят из блока
электроники, в котором объединены вторичные преобразователи, и подключаемых к нему трех
типов датчиков. Блок электроники с подключенным датчиком является модулем измерения.
Измеритель может включать в себя от одного до трех модулей.
В измерителе с модулем измерения давления в качестве датчика избыточного давления
используется пьезорезистивный мост, нанесенный на мембрану. Изменение давления вызывает
изменение сопротивления моста, что приводит к появлению на выходе моста напряжения
пропорционального его разбалансу. В качестве датчика измерения разности давлений
используется датчик разности давлений, мембраны которого зафиксированы по вертикальной
оси на расстоянии от 0,25 до 1 м.
В измерителе с модулем измерения температуры многоканальный вторичный
преобразователь производит высокоточные измерения сигналов термосопротивлений (далее -
ТС). Преобразователь позволяет подключить от 1 до 15 ТС типа Pt100, подключение
осуществляется по 3-х проводной схеме для исключения влияния сопротивления проводов.
Визмерителесмодулемизмерениядлиныиспользуетсяпьезокерамический
преобразователь акустических сигналов, который позволяет определять длину от нулевой
отметки измерителя до отражающей поверхности. Принцип действия измерителя основан на
излучении импульсного акустического сигнала в направлении отражающей поверхности,
приеме отраженного сигнала и определении длины до нее путем измерения времени
распространения сигнала доповерхности и обратно. Пространственная локализация
акустическоголуча производится путёмсозданияспециального каналадляего
распространения, который выполнен в виде жестко закрепленной трубчатой многосекционной
меры длины (далее - меры) с кольцевыми реперными отражателями. Секции меры
изготавливаются длиной 660 мм, 985 мм и 1960 мм. Действительные значения длины секций
записываются в энергонезависимую память измерителя. Нулевая отметка располагается на
третьем реперном отражателе в месте соединения второй и третьей секций меры. Длины секций
до нулевой отметки при измерениях длины не учитываются.
Программное обеспечение (далее - ПО) блока электроники осуществляет обработку и
корректировку результатов измерений. Блок электроники определяет величины давления,
температуры, разности давлений, длины и передает результаты измерений по двухпроводной
линии связи, совмещенной с питанием от 18,0 В до 31,2 В (номинальное - 24,0 В) постоянного
тока. Данные передаются в виде цифрового HART- сигнала и предназначены для обработки с
помощью программного обеспечения верхнего уровня. При измерении только одного
параметра для индикации показаний возможно использование выхода типа «токовая петля»
от 4 мА до 20 мА совместно с HART. Линия связи гальванически развязана от корпуса
измерителя. Измерители выпускаются как в общепромышленном, так и во взрывозащищенном
исполнении типа «искробезопасная цепь». Подключение во взрывозащищенном исполнении
выполняется к искробезопасным входам/выходам устройств, имеющим маркировку [Ехia] IIC
и напряжение в искробезопасных цепях не более 30 В постоянного тока.
Лист № 2
Всего листов 5
Общий вид средства измерений представлен на рисунке 1.
Измерители пломбированию не подлежат.

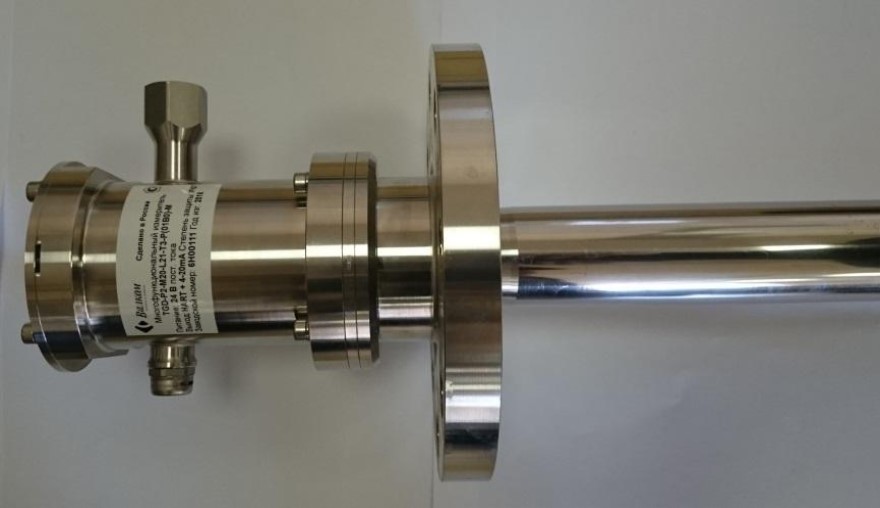

Рисунок 1 - Общий вид средства измерений
Программное обеспечение
ПО нижнего уровня состоит из метрологически значимой части ПО и интерфейса связи.
Онопредставляетсобойтехнологическийфайл«TGD_T3.hex»,устанавливаемыйв
энергонезависимую память на предприятии-изготовителе с помощью специальных средств.
ПО нижнего уровня проводит измерения сигналов от первичных преобразователей, их
обработку и выдачу результата измерений по запросу ПО верхнего уровня через интерфейс
связи.
Идентификационные данные ПО нижнего уровня представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)Значение
Программное обеспечение нижнего уровня
Идентификационное наименование ПОTGD_T3.hex
Номер версии (идентификационный номер) ПОv.107.121.16.1
Цифровой идентификатор ПОEB9C00
Алгоритм вычисления идентификатора ПОmd5
В процессе эксплуатации измерителей доступ к метрологически значимой части ПО
отсутствует. Обмен данными осуществляется через интерфейс связи.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Значение
от 0,01 до 26
от -200 до +150
от 0 до 4,0·10
3
от 0 до 10
±0,02 от ДИ
±0,1 от ДИ
±2,6
±0,05 от ДИ
±0,1 от ДИ
±5,2
от +15 до +25
от 45 до 75;
84 до 106,7
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений*:
- длины, м
- температуры, ºC
- давления избыточного, кПа
- разности давлений, кПа
Пределы допускаемых дополнительных приведенных погрешностей
измерений, вызванных отклонением температуры окружающей
среды от нормальной (от +15 до +25) °С
на каждые 10 °С при измерении:
- температуры, %
- давления и разности давлений, %
Пределы допускаемой основной абсолютной погрешностей
измерений длины (при многократных измерениях, k**=10), мм
Пределы допускаемой основной приведенной погрешностей
измерений:
- температуры, %
- давления и разности давлений, %
Пределы допускаемой дополнительной абсолютной погрешностей
измерений длины, вызванных отклонением температуры
окружающей среды от нормальной (от +15 до +25) °С на каждые
10 °С (при многократных измерениях, k=10), мм
Нормальные условия измерений
- температура окружающей среды, °С
- относительная влажность, %
- атмосферного давления, кПа
Примечания:
* - определяется Заказчиком, но не более указанного;
** k - количество измерений;
ДИ - диапазон измерений.
Таблица 3 - Основные технические характеристики
Наименование характеристики
Напряжение питания постоянного тока, В
Значение
от 18,0 до 31,2
(не более 30 для
0ExiaIICT5X,
0ExiaIICT6X)
1
1
30,00х0,34х0,34
63
Потребляемая мощность, Вт, не более
Время установления рабочего режима, мин, не более
Габаритные размеры измерителя (с мерой длины), м, не более
Масса измерителя (с мерой длины), кг, не более
Рабочие условия эксплуатации:
- диапазон температуры окружающей среды, ºС
- максимальная относительная влажность окружающей среды, %
- диапазон атмосферного давления окружающей среды, кПа
- температура рабочего пространства датчиков давления, ºС
- температура рабочего пространства меры, ºС
от -55 до +85
до 98
от 84,0 до 106,7
от -40 до +85
от -200 до +150
Лист № 4
Всего листов 5
Продолжение таблицы 3
Наименование характеристики
Длины секций меры, мм
Значение
660,0 ±0,3
985,0 ±0,3
1960,0 ±0,5
12
Средний срок службы, лет
Средняя наработка на отказ для измерителей с модулями
измерения:
-температуры, ч
-давления избыточного и разности давлений, ч
-длины, ч
Маркировка взрывозащиты
35000
35000
55000
0ExiaIICT5X,
0ExiaIICT6X
По условиям эксплуатации измерители относятся к климатическому исполнению В1
по ГОСТ 15150-69 и устойчивы к воздействию температуры и влажности по классу Д2
по ГОСТ Р 52931-2008 для диапазона температур от минус 55 ºС до 85 ºС, устойчивы
к воздействию синусоидальных вибраций по группе исполнения N2 по ГОСТ Р 52931-2008
с верхней частотой до 100 Гц и к ударам с ускорением 1200 м/с², длительностью 6 мс.
Знак утверждения типа
наносится фотохимическим или другим способом на липкую наклейку, размещаемую на блоке
электроники измерителя, и типографским способом на титульный лист эксплуатационных
документов.
Комплектность средства измерений
5 Сертификат соответствия (и иные разрешения)
-
6 Установочный комплект
-
7 Барьер искробезопасности
-
8 Преобразователь интерфейса (HART модем)
-
Таблица 4 - Комплектность средства измерений
Наименование
1 Измеритель многофункциональный TGD
2 Паспорт
3 Руководство по эксплуатации
4 Методика поверки
Обозначение
АТЛМ.421410.001ТУ-2015
АТЛМ.421410.001ПС
АТЛМ.421410.001РЭ-2015
МП 206-012-2016
Количество
1 шт.
1 шт.
1 экз.
1 экз.
Оговаривается
при каждом заказе
Оговаривается
при каждом заказе
Оговаривается
при каждом
заказе.
Оговаривается
при каждом заказе
Поверка
осуществляется по документу МП 206-012-2016 «Измерители многофункциональные TGD.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 10.11.2016 г.
Основные средства поверки:
калибраторы многофункциональные MC5-R и MC6-R (регистрационный. № 22237-08
в Федеральном информационном фонде по обеспечению единства средств измерений);
дальномер лазерный Leica Disto D210 (регистрационный № 50417-12 в Федеральном
информационном фонде по обеспечению единства средств измерений);
лента измерительная 3 разряда, ГОСТ 8.763-2011.
Лист № 5
Всего листов 5
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки измерителя наносится в паспорт измерителя.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям
многофункциональным TGD
ГОСТ 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 8.558-2009 Государственная система обеспечения единства средств измерений
Государственная поверочная схема для средств измерений температуры
ГОСТ Р 8.802-2012 Государственная система обеспечения единства средств измерений
Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 8.763-2011 Государственная система обеспечения единства средств измерений
Государственная поверочная схема для средств измерений длины в диапазоне от 1х10
-9
до 50 м
АТЛМ.421410.001ТУ-2015Измерителимногофункциональные TGD. Технические
условия
Изготовитель
Общество с ограниченной ответственностью «Валком» (ООО «Валком»)
ИНН 7825370005
Адрес: 196084, РФ, Санкт-Петербург, ул. Ломаная, д. 10
Телефон: +7(812) 320-98-33; Факс: +7(812) 326-25-35
Web-сайт:
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
(ФГУП «ВНИИМ им. Д. И. Менделеева»)
ИНН 7809022120
Адрес: 190005, РФ, Санкт-Петербург, Московский пр., 19
Телефон: +7(812)251-76-01; Факс: +7 (812) 713-01-14
Web-сайт:
Е-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
