Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители сопротивления обмотки RM50
Назначение средства измерений
Измерители сопротивления обмотки RM50 (далее – измерители) предназначены для измерения
сопротивлений постоянному току.
Описание средства измерений
Принцип действия измерителей основан на измерении падения напряжения постоянного
тока на объекте измерения, возникающего при пропускании через него постоянного тока неиз-
менной силы от внутреннего источника тока и вычислении значения сопротивления по закону
Ома.
Основные узлы измерителей: стабилизированный источник силы постоянного испыта-
тельного тока на несколько фиксированных значений, устройство точного измерения напряже-
ния постоянного тока, цветной ЖК-индикатор с подсветкой и сенсорным экраном, микропроцес-
сор, устройство разрядки и источник питания.
Измерение производится по четырехпроводной схеме (Кельвина), исключающей влияние
сопротивления подводящих проводников. Измерители имеют два канала (контура) измерения.
Испытательный ток последовательно пропускается через объекты измерения обоих каналов
(контуров). Переключение пределов измерения производится изменением силы испытательного
тока с сенсорного ЖК-индикатора.
Для привязки результатов измерений ко времени их выполнения измерители имеют сис-
темные часы, для записи кривых охлаждения - таймер.
Результаты измерений могут быть сохранены в памяти прибора, удалены, помечены уни-
кальными именами, откорректированы, выведены на печать встроенным принтером, через USB-
порт записаны на внешнее устройство (например, флеш-карту).
Измерители имеют режим температурной коррекции сопротивления, включаемый опера-
тором. В режиме температурной коррекции результаты измерений сопротивлений образцов при-
водятся к температуре, выбираемой оператором (например, 20 или 25
о
С). Коррекция проводится
по хранимым в памяти прибора значениям температурных коэффициентов сопротивлений стан-
дартных образцов (меди и алюминия) или введенных оператором. Значения температуры могут
быть введены вручную или автоматически измерены с помощью внешних измерительных преоб-
разователей температуры TP 01 (до трех штук), наличие которых определяется прибором автома-
тически. Результаты измерений без коррекции и с коррекцией могут быть сохранены в памяти
измерителя. Измерительный преобразователь температуры TP-01 позволяет регистрировать тем-
пературу окружающей среды и/или непосредственно температуру испытуемого устройства.
Управление всеми функциями осуществляется через систему меню с помощью сенсорным
жидкокристаллическим (ЖК) индикатором. Сервисные пункты меню (настройка, обновление
микропрограммы) заблокированы паролем и доступны только сотрудникам сервисной службы
фирмы.
Измерители имеют автоматические систему внутреннего охлаждения, калибровку и само-
диагностику и не требуют настройки.
Для рассеивания электрической энергии, накопленной в испытываемой обмотке, измери-
тели имеют устройство разрядки.
Измерители имеют предупредительную световую и звуковую сигнализации режима рабо-
ты и автоматическое выключение при перегреве.
Для связи с компьютером имеется интерфейс RS-232.
Через встроенный USB-порт может подключаться манипулятор «мышь».
Приложение к свидетельству № 34504
об утверждении типа средств измерений
Лист № 2
Всего листов 5
Конструктивно измерители выполнены исполнениях: «Вариант 1» - в переносном корпусе
для установки на горизонтальную поверхность и работы в полевых условиях, «Вариант 2» - для
установки в приборной стойке.
Измерители в исполнения «Вариант 1» имеют пластиковые противоударные, виброзащи-
щенные, водонепроницаемые корпуса снабженных крышками с автоматическим клапаном для
уравнивания давления внутри и снаружи прибора. Фронтальная панель прибора выполнена из
анодированного металла. На фронтальной панели размещены разъемы для подключения объекта
измерений, внешнего зуммера или световые сигнализаторы оповещения об опасности, внешних
датчиков температуры, устройств USB (версии 1.1), компьютера (9-штырьковый разъем RS-232),
кабеля питания, лампы сигнализации о подаче тока на объект измерений и безопасном режиме,
кнопка аварийного останова, ЖК-индикатор, принтер, логотип фирмы.
Измерители в исполнения «Вариант 2» для работы в приборной стойке выполнены в ме-
таллическом корпусе. Размер окна для встраивания прибора 435 х 175 мм.
На фронтальной панели размещены ЖК-индикатор, кнопка аварийного останова, лампы
сигнализации о подаче тока на объект измерений и безопасном режиме, кнопка включения, разъ-
ем для подключения устройств USB, вентиляционные отверстия.
На задней панели прибора размещены разъемы подключения объекта измерений, внешне-
го зуммера или световые сигнализаторы для оповещения об опасности, внешних датчиков тем-
пературы, устройств USB (3 порта), компьютера (9-штырьковый разъем RS-232), внешних дат-
чиков температуры, кабеля питания, клемма заземления, два вентилятора обдува.
Питание измерителей – от сети переменного тока от 100до 250 В, 50/60 Гц.

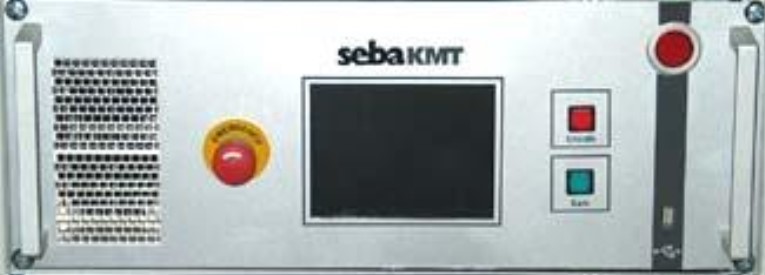

Рисунок 1 - Внешний вид измерителя.
Несанкционированное проникновение внутрь измерителя предотвращается пломбирова-
нием одного из винтов крепления задней крышки корпуса.
Основная область применения – проверка обмоток трансформаторов, двигателей и других
электрических машин в производственных и полевых условиях.
Программное обеспечение
Встроенное ПО реализовано аппаратно и является метрологически значимым. Метроло-
гические характеристики нормированы с учетом влияния ПО.
Таблица 1 – Идентификационные данные программного обеспечения
WR5012
3.1.7.0
md5
Модифи-
кация
Наиме-Идентифика-
нованиеционное на-
именовние
Номер версии
(идентификаци-
онный номер)
Алгоритм
вычисления
цифрового
идентификтора
RM50
Firmware
WR5012
Цифровой идентифи-
катор (контроль-ная
сумма исполняемого
кода)
D5BE58086BF9D32D
C48DAB39EC7C62A3
Лист № 3
Всего листов 5
Программное обеспечение занесено в постоянное запоминающее устройство измерителя и
пользователю недоступно, средства изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных из-
менений – «С» в соответствии с МИ 3286-2010.
Метрологические и технические характеристики
Таблица 2 – Диапазоны и погрешности измерений
Сопротивление
постоянному
току
Измеряемые
величины
Диапазон
измерений
Погрешность измерений в
рабочих условиях
Испытательный
ток
От 0,0 мкОм до 0,6 Ом
От 0,0 мкОм до 0,9 Ом
От 0,0 мкОм до 1,6 Ом
От 0,0 мкОм до 2 Ом
От 0,0 мкОм до 2,5 Ом
От 0,0 мкОм до 5 Ом
От 0,0 мкОм до 10 Ом
От 0,1 Ом до 2,4 кОм
± 0,001 R
изм
± 0,05 мкОм
± 0,001 R
изм
± 0,05 мкОм
± 0,001 R
изм
± 0,1 мкОм
± 0,001 R
изм
± 0,1 мкОм
± 0,001 R
изм
± 0,1 мкОм
± 0,001 R
изм
± 0,2 мкОм
± 0,001 R
изм
± 0,5 мкОм
± 0,002 R
изм
± 0,2 мОм
50 А
40 А
30 А
25 А
20 А
10 А
5 А
10 мА
От 2,4 до 100 кОм± 0,002 R
изм
± 0,2 Ом< 10 мА
где R
изм
– результат измерения.
Таблица 3 – Общие технические характеристики
5
521х432х216
482х413х177
18,8
14,1
от 100 до 250
50/60
1500
Число разрядов ЖК-индикатора
Габаритные размеры (длина х ширина х высота), мм
вариант 1
вариант 2
Масса, не более, кгвариант 1
вариант 2
ПитаниеНапряжение, В
Частота, Гц
Мощность не более, В·А
Рабочие условия эксплуатации
диапазон температуры окружающего воздуха, °С
относительная влажность, %
Устойчивость к условиям транспортирования
От -1 до 60
До 90 при + 30 °С
гр. «4» ГОСТ 22261-94
температура от – 20 до 70
о
С
Знак утверждения типа
наносят на лицевую панель измерителя в виде наклейки и типографским способом на об-
ложку руководства по эксплуатации.
Комплектность средства измерений
Измеритель RM501 шт.
Руководство по эксплуатации1 шт.
Методика поверки1 шт.
Комплект измерительных кабелей1 шт.
Кабель питания1 шт.
Сумка для переноски кабелей1 шт.
Лист № 4
Всего листов 5
По отдельному заказу может поставляться измерительный кабель с токовыми и потенци-
альными выводами длиной 10 м, внешний измерительный преобразователь температуры TP-01,
пакет прикладного программного обеспечения AHRT01
.
Поверка
осуществляется по документу МП 40024-08 «Измерители сопротивления обмотки RM50.
Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 18.12.2008 г.
Основные средства поверки: катушки электрического сопротивления Р310, Р321 и Р331
(Госреестр 1162-58).
Сведения о методиках (методах) измерений
Методики (методы) измерений приведены в руководствах по эксплуатации микроомметров.
Нормативные и технические документы, устанавливающие требования к измерителям со-
противления обмотки RM50
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопро-
тивления. Общие технические требования и методы испытаний.
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
-при выполнении работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации обяза-
тельным требованиям не предусмотрено.
Изготовитель
Фирма Seba Dynatronic Mess- und Ortungstechnik GmbH
Адрес: Dr. Herbert lann Strasse 6, 96148 Baunach / Germany
Тел.: +49 9544 680Факс: +49 9544 2273Веб-сайт:
Заявитель
ООО “Себа Спектрум”
Адрес: 119048, г. Москва, ул. Усачева, д.35, стр.1.
Тел. +7(495) 2326796 Факс +7(495) 2326787
Эл. почта:
Лист № 5
Всего листов 5
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
