Номер госреестра:
40001-08
Наименование СИ:
Комплексы измерительные
Обозначение типа:
К1871-АД
Производитель:
ООО "Вибратор-Электроникс-Сервис", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.12.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 34569
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные К1871-АД
Назначение средства измерений
Комплексы измерительные К1871-АД(далее – К1871-АД) предназначены для
измерений и контроля параметров технологических процессов в реальном масштабе времени
(давления, уровня, расхода, температуры), выработки сигналов управления и регулирования,
выполнения функций сигнализации и противоаварийной защиты, а также для накопления,
регистрации и хранения информации о состоянии технологических параметров.
Описание средства измерений
Конструктивно К1871-АД состоит из следующих компонентов:
- первичных измерительных преобразователей (тип определяется заказом);
- регистратора щитового электронного многоканального Ф1771-АД-М;
- сигнализаторов уровня (тип определяется заказом);
- кабельных линий связи.
Принцип действия измерительных каналов (ИК) комплекса при измерении параметров
технологического процесса заключается в следующем:
-первичные измерительные преобразователи преобразуют текущие значения
параметров технологическогопроцессавунифицированныеэлектрическиесигналы
стандартных диапазонов;
-унифицированные сигналы от первичных измерительных преобразователей
поступают на входы модулей аналого-цифрового преобразования регистратора щитового
электронного многоканального Ф1771-АД-М (далее – регистратор);
-
значения физических параметров технологического процесса отображаются на
жидкокристаллическом дисплее регистратора;
-
часть измерительной информации преобразуется в сигналы управления в виде силы
постоянного тока стандартных диапазонов, которые поступают на устройства управления.
К1871-АД осуществляет:
- измерение и отображение значений технологических параметров процесса;
- предупредительную и аварийную сигнализацию при выходе технологических
параметров за установленные границы и при обнаружении неисправностей оборудования;
- выработку сигналов управления и регулирования технологическим процессом в
реальном масштабе времени;
-противоаварийную защиту оборудования установки;
-накопление, регистрацию и хранение поступающей информации.
Подсистема противоаварийной защиты обеспечивает реализацию алгоритмов защитных
блокировок технологического процесса.
Внешний вид основного компонента комплекса – регистратора Ф1771-АД-М - приведен
на рисунке 1.
Лист № 2
Всего листов 6
Регистратор щитовой электронный
многоканальный Ф1771-АД-М
Рисунок 1
Программное обеспечение
Идентификационные данные встроенного программного обеспечения (ПО) регистратора
Ф1771-АД-М приведены в таблице 1.
Наименование
ПО
Идентификационное
наименование ПО
Номер
версии ПО
Цифровой
идентификатор
ПО
RegeSoft 3.2
2.2
199574FC
CRC32
Таблица 1
Алгоритм
вычисления
цифрового
идентификатора
ПО
Встроенное ПО
регистратора
Ф1771-АД-М
Исходныйкодпрограммызаписываетсявовнутреннююпостояннуюпамять
микроконтроллера регистратора при изготовлении. Регистратор выполняет самодиагностику и
обеспечивает защиту от несанкционированного доступа к информации и параметрам
настройки за счет использования трехуровневой системы паролей.

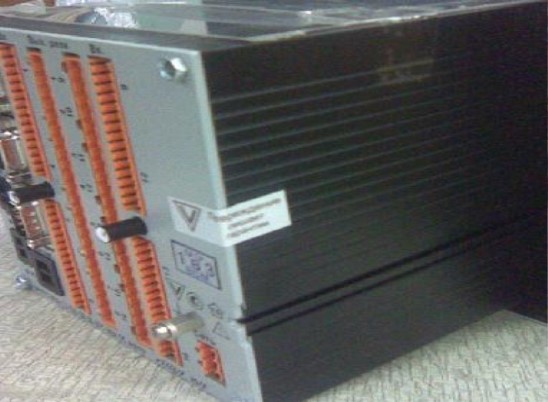

Механическая защита ПО и измеренных данных осуществляется за счет применения
разрушаемойшильд-наклейкимеждуразъемнымичастямикорпусарегистратора
Ф1771-АД-М.
Программа регистратора обеспечивает вывод идентификационных данных.
Защита программного обеспечения от преднамеренных и непреднамеренных изменений
соответствует уровню "С" по МИ 3286-2010.
шильд-
наклейка
Лист № 3
Всего листов 6
основной
в рабочих
условиях
диапазоны
измерений
от 0 до 40 МПа
Преобразователь
давления измерительный
SITRANS P DSIII 7MF4033 ± 1
%
Госреестр № 30883-05
от 0 до 3 МПа
Преобразователь
давления измерительный
SITRANS P DSIII 7MF4433 ± 1
%
Госреестр № 30883-05
от 0 до 10 МПа
Преобразователь
давления измерительный
SITRANS P DSIII 7MF4333 ± 1
%
Госреестр № 30883-05
от 0 до 100 кПа
Датчик давления-разрежения
Метран-100-ДИВ ±0,15%
Госреестр №22235-08
от 0 до 16 МПа
Датчик избыточного давления
Метран-100-ДИ ± 0,15 %
Госреестр №22235-08
от 0 до 40кПа
Датчик разности давлений
Метран-100-ДД ±0,15%
Госреестр №22235-08
от 0 до 0,12 кПа
Преобразователь давления
измерительный 3051
± 0,04 %
Госреестр №14061-04
от 0,3 до 20 м
от 0,4 до 20 м
от 0,26 до 45 м
от 0,5 до 60 м
от 0,3 до 15 м
от 0,3 до 15 м
Метрологические и технические характеристики
Таблица 2
Состав ИК
Наименование ИК,
пределы допускаемой погрешности, диапазоны
измерений
РегистраторФ1771-АД-М,
пределы допускаемой
погрешности
первичный измерительный
преобразователь
(тип, пределы допускаемой
основной погрешности)
основнойв рабочих
условиях
ИК давления (давления, разрежения, избыточного давления)
± 1,15 %± 1,3 %
± 1,15 %± 1,3 %
± 1,15 %± 1,3 %
± 0,32 %± 0,70 %
± 0,32 %± 0,70 %
± 0,32 %± 0,70 %
± 0,25 %± 0,63 %
± 0,25 % ± 0,70 %
± 0,12 % ± 0,28 %
± 0,25 % ± 0,63 %
(I
вх
) (I
вх
)
± 0,10 % ± 0,25 %
(U
вх
) (U
вх
)
ИК уровня
± 0,30 %± 0,70 %
Уровнемер микроволновый
Sitrans
LR 200 ± 20 мм
Госреестр №29150-05
± 0,32 %± 0,70 %
Уровнемер микроволновый
Sitrans
LR 300 ± 30 мм
Госреестр №29150-05
± 0,30%± 0,70%
Уровнемер микроволновый
Sitrans
LR 400 ± 15 мм
Госреестр №29150-05
± 0,30 %± 0,70 %
Уровнемер контактный
микроволновый
VEGAFLEX 62 ± 5 мм
Госреестр №27284-04
± 0,40 %± 0,75 %
± 0,40 %± 0,75 %
Уровнемер ультразвуковой
HydroRanger 200 ± 0.25 %
Госреестр №29153-05
Уровнемер ультразвуковой
HydroRanger Plus ± 0.25 %
Госреестр №29153-05
± 0,25 %± 0,63 %
Лист № 4
Всего листов 6
основной
0,63 %
±1,3 %
изм.вел.
от 125 до 2543 м
3
/ч
от 3600 до 72340 м
3
/ч
±0,4 %
изм.вел.
±0,75 %
изм.вел.
от 125 до 2543 м
3
/ч
от 3600 до72350 м
3
/ч
ИК формирования аналоговых выходных сигналов
Продолжение таблицы
2
Состав ИК
Наименование ИК,
пределы допускаемой погрешности, диапазоны
измерений
РегистраторФ1771-АД-М,
пределы допускаемой
погрешности
в рабочих
условиях
первичный измерительный
преобразователь
(тип, пределы допускаемой
основной погрешности)
диапазоны измерений
основной
в рабочих
условиях
00
0
ИК температуры
Термопреобразователь
сопротивления ТСП
± 5,2 С± 6,1 Сот – 200 до 500 С
Метран-206 кл.С
0
± 4.6 С
Госреестр №19982-07
Термопреобразователь
± 3,3
0
С± 5,3
0
Сот - 40 до 600
0
С
сопротивления Метран-
271 ТХАУ ± 0,5 %
274 ТСМУ ± 0,25 %
Госреестр №21968-06
Термопреобразователь с
унифицированным
± 2,0
0
С± 3,7
0
Сот - 50 до 500
0
С
выходным сигналом
Метран-276 ТСПУ
0,25 %
Госреестр №21968-06
Термопреобразователь
±±
± 0,7
0
С± 1,4
0
Сот – 50 до 180
0
С
сопротивления Метран-
±0,3 %±0,70 %
3
± 0,1 %
изм.велизм.вел.
электромагни ный
± 0,25 %
Госреестр №21968-06
ИК расхода
Расходомер UFM3030
изм.велизм.вел.
от 130 до 2800 м /ч
Госреестр № 32562-06
Расходомер
±0,35 %±0,75 %
от 0,01до 100000 м
3
/ч
OPTIFLUX-2000
т
±0,2 %
Госреестр № 29446-05
±1,2 %
изм.вел.
.
Расходомер – счетчик
ультразвуковой
"Sitrans F US"
±1,0 % изм.величины
Госреестр № 35025-07
Расходомер –счетчик
электромагнитный
"Sitrans F M"
MAG3100/6000
± 0,25 % изм.величины.
Госреестр № 35024-07
±
0,25 %
±
0,63 %
от 0 до 5 мА
±
0,25 %
±
0,63 %от 0 до 20 мА
-
±
0,25 %
±
0,63 %
от 4 до 20 мА
Примечания.
1. В таблице 1 указаны значения допускаемой приведенной, относительной или абсолютной
погрешности в зависимости от типа измерительного компонента комплекса. При отсутствии у
значения погрешности (в %) специального указания она является приведенной.
2. Допускается применение первичных преобразователей других типов, прошедших испытания для
целей утверждения типа с аналогичными техническими и метрологическими характеристиками.
3.
Сигнализаторы уровня, входящие в состав комплекса, являются индикаторами без нормирования
метрологических характеристик.
Лист № 5
Всего листов 6
Рабочие условия эксплуатации:
Первичные измерительные преобразователи – в соответствии с их
эксплуатационной документацией
Модули ввода/вывода регистратора щитового электронного
многоканального Ф1771-АД-М
-
диапазон температуры окружающего воздуха,
о
С………………..……от 5 до 50
-
относительная влажность окружающего воздуха
в диапазоне рабочих температур, %, не более………….………...……....80
-
диапазон атмосферного давления, кПа……………….………………..от 84 до 106,7
Срок службы, лет, не менее………………………………………………….. 10
Виброустойчивость при воздействии вибрации с параметрами………….100 Гц, 1,2 м/с
2
Сейсмостойкость в условиях…………………………………………………25 м; 8 баллов
Напряжение электропитания 230 В
±
10 % переменного тока частотой (50
±
1) Гц
Потребляемая мощность, кВ·А, не более ……………………………………… 1
Габаритные размеры отдельных блоков, мм, не более……..……………255
´
206
´
163
Масса отдельных блоков, кг, не более ……………………………...................3,5
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность средства измерений
В комплект поставки входят:
- первичные измерительные преобразователи (тип определяется заказом);
- регистратор щитовой электронный многоканальный Ф1771-АД-М;
- сигнализаторы уровня Krohne - Optiswitch; Siemens - Pointek CLS;
Pointek VLS; Sitrans 3 LVL (тип определяется заказом);
- кабельные линии связи;
- паспорт;
- руководство по эксплуатации;
- программа ввода/вывода информации (на CD-диске);
- методика поверки МП2211-0027-2009.
"Комплекс
"ВНИИМ
измерительный К1871-
им. Д.И. Менделеева"
Поверка
осуществляется по документу МП 2211-0027-2009
АД.Методика поверки", утвержденному ГЦИ СИ
в январе 2009 г.
Основные средства поверки:
- средства измерений в соответствии с нормативной документацией по поверке первичных
измерительных преобразователей;
- прибор для поверки вольтметров программируемый В1-13,
погрешность воспроизведения силы постоянного тока
±
0,02
%, напряжения
±
0,01%;
- мера электрического сопротивления однозначная Р3030, 100 Ом, класс точности.0,002;
- магазин сопротивления Р4831, кл.0,02
- мультиметр В7-64,
погрешность измерений напряжения постоянного тока
±
0,01%.
Сведения о методиках (методах) измерений
приведенывдокументе"КомплексизмерительныйК1871-АД.Руководствопо
эксплуатации" ВАШД.421411.001 РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам
измерительным К1871-АД
1.ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений силы постоянного электрического тока в диапазоне
1·10
-16
… 30 А.
Лист № 6
Всего листов 6
Государственная поверочная схема для средств
2.ГОСТ 8.558-2009 ГСИ.
измерений температуры.
3.ГОСТ 22261-94. Средства измерений электрических и магнитных величин.
Общие технические условия.
4.ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения.
5.МИ 2439-97 ГСИ. Метрологические характеристики измерительных систем.
Номенклатура. Принципы регламентации, определения и контроля.
6.Технические условия ТУ 4389-0210-05755097-2008.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при осуществлении контроля за соблюдением установленных законодательством Российской
Федерациитребованийпромышленнойбезопасностикэксплуатацииопасного
производственного объекта
Изготовитель
ООО "Вибратор-Электроникс-Сервис"
194292, г. С.-Петербург , 2 Верхний пер.,5 лит А
тел.(812)448-13-57, факс (812)448-11-62, e-mail:
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМ им.Д.И.Менделеева",
Адрес:190005, С.-Петербург, Московский пр. 19,
тел. (812) 251-76-01, факс (812) 713-01-14, e-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель Руководителя
Ф.В. Булыгин
Федерального агентства по техническому
регулированию и метрологии
М.п." ___ " ___________ 2013 г
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 34745-12 | Установки измерительные | ОЗНА-МАССОМЕР | ООО "ОЗНА-Измерительные системы", г.Октябрьский | 4 года | Перейти |
| 39164-08 | Преобразователи напряжения переменного тока измерительные, преобразователи напряжения постоянного тока измерительные | MCR-VAC-UI-O-DC (переменного тока), MCR-VDC-UI-B-DC (постоянного тока) | Фирма "Phoenix Contact GmbH & Co. KG", Германия | 5 лет | Перейти |
| 18009-98 | Преобразователи измерительные трехфазного тока реактивной мощности | Омь-8 | ООО "НПО "Мир", г.Омск | 1 год | Перейти |
| 56335-14 | Преобразователи измерительные | Rosemount 648, Rosemount 848Т | Фирма "Rosemount, Inc.", США; Фирма "Emerson Process Management GmbH & Co. OHG", Германия; Фирма "Emerson Asia Pacific Private Limited", Сингапур; АО "ПГ "Метран", г.Челябинск | 5 лет | Перейти |
| 23978-02 | Преобразователи измерительные - Регистраторы аналоговых сигналов | РАС521 | КТИ ВТ СО РАН, г.Новосибирск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
