Приложение к свидетельству № 76919
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Хроматографы газовые промышленные «Хромат-900»
Назначение средства измерений
Хроматографы газовые промышленные «Хромат-900» предназначены для качественного
и количественного анализа состава газообразных (паровых) фаз органических и неорганических
веществ.
Описание средства измерений
Хроматографы газовые промышленные «Хромат-900» (далее - хроматографы) являются
стационарными одноканальными многоблочными приборами непрерывного действия.
Способ отбора пробы – принудительный (за счет избыточного давления в точке отбора
пробы или с помощью внешнего побудителя расхода).
Состав хроматографов:
- блок аналитический (далее - БА);
- блок подготовки газов (далее - БПГ);
- блок баллонный (далее - ББ).
БА состоит из модуля связи и обработки сигналов, модуля питания, устройства
искрозащиты, термостата хроматографических колонок, детекторов, регуляторов расхода газа,
клапанов. Для дозирования анализируемого газа (пара) используются диафрагменные краны и
пробоотборные петли.
Принцип действия детекторов:
- детектор по теплопроводности (далее - ДТП) – термокондуктометрический;
- детектор электрохимический (далее - ЭХД) – электрохимический.
Условные наименования и обозначения модификаций хроматографов, типы и
количество детекторов, входящих в состав хроматографов, приведены в таблице 1.
ДТПЭХД
Таблица 1 – Условные наименования модификаций хроматографов
УсловноеТип и количество детекторов, шт.
наименование Обозначение модификации
модификации
Хромат-900-1ИБЯЛ.413538.001-012—
Хромат-900-2ИБЯЛ.413538.001-021—
Хромат-900-3ИБЯЛ.413538.001-031 1
Хромат-900-4ИБЯЛ.413538.001-04 — 1
Общий вид хроматографов газовых промышленных «Хромат-900» представлен на
рисунке 1.
Лист № 2
Всего листов 7

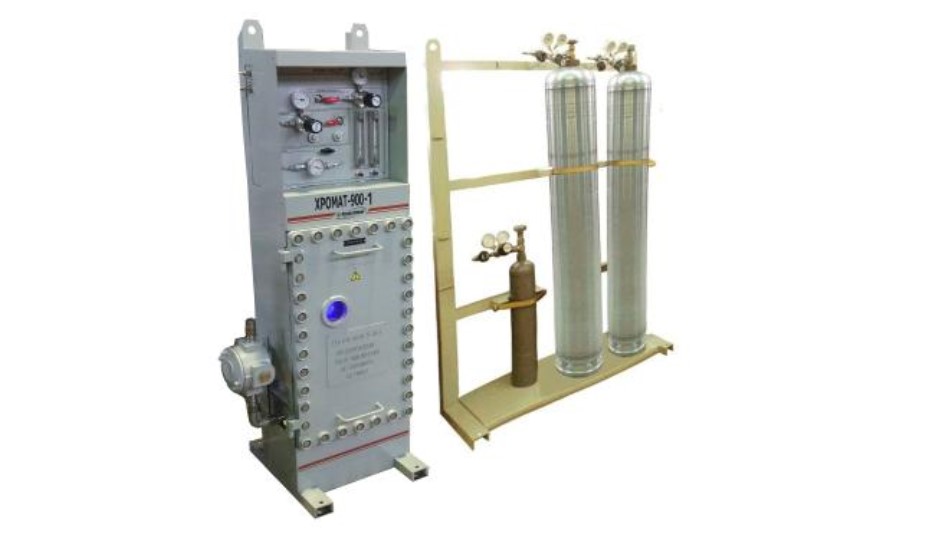

а) модификация «Хромат-900-1»

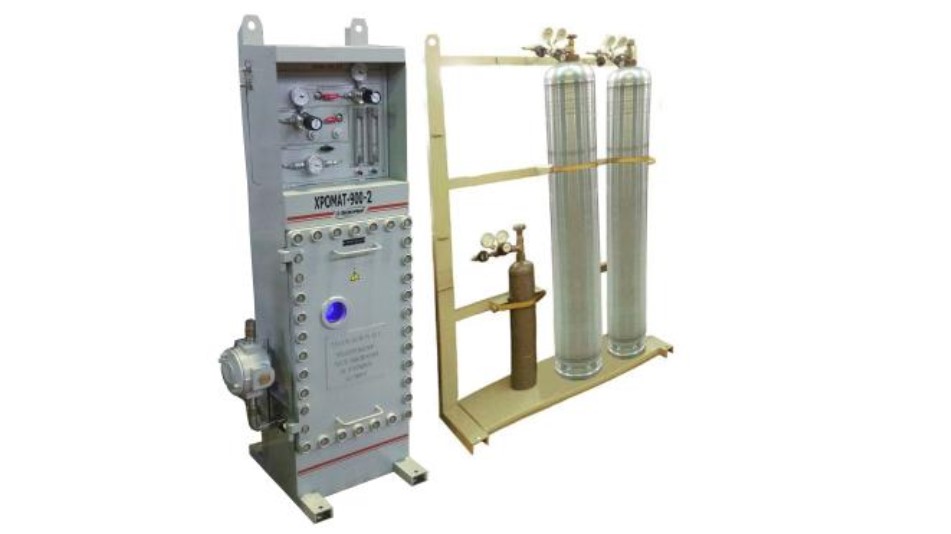

б) модификация «Хромат-900-2»
Лист № 3
Всего листов 7

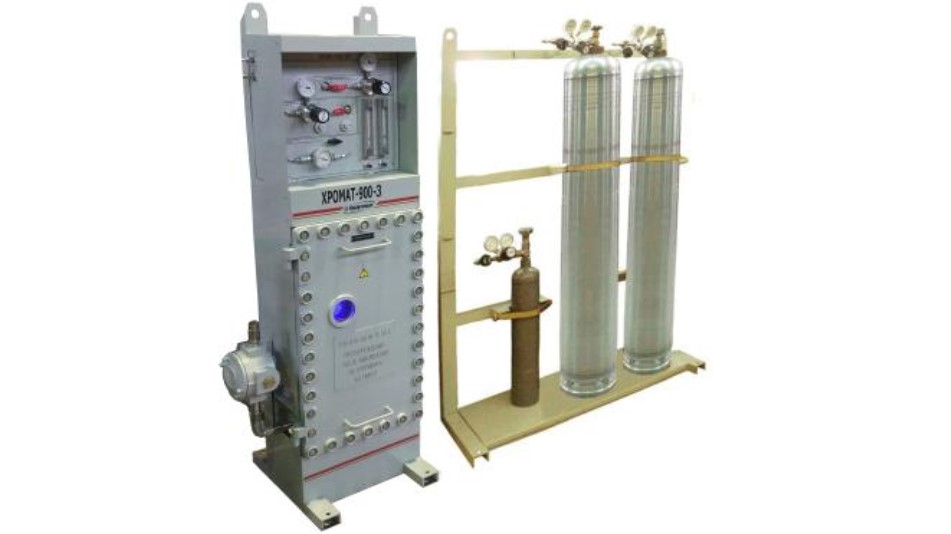

в) модификация «Хромат-900-3»

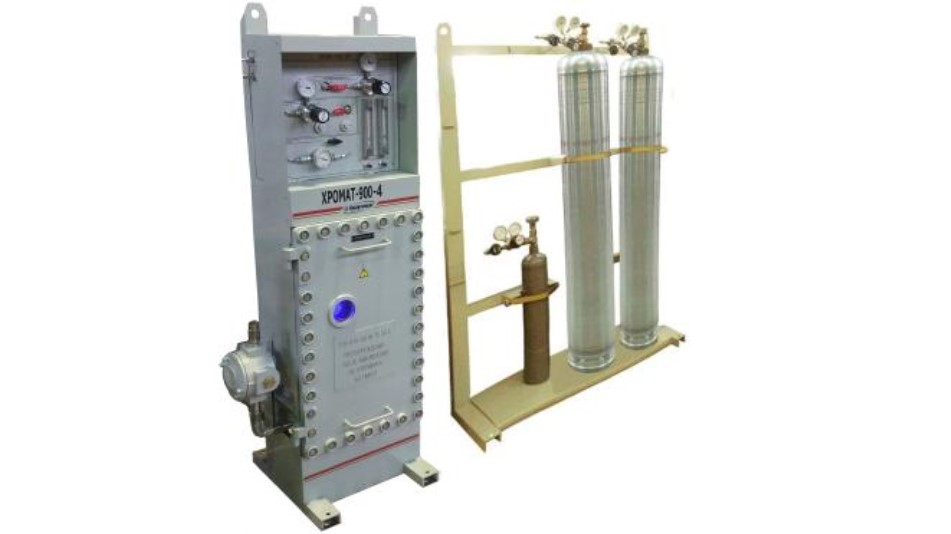

г) модификация «Хромат-900-4»
Рисунок 1 – Общий вид хроматографов газовых промышленных «Хромат-900»
Пломбированиехроматографовгазовыхпромышленных«Хромат-900»не
предусмотрено.
- СПО)
анализа
Программное обеспечение
Изготовителем разработано встроенное (далее - ВПО) и сервисное (далее
программное обеспечение хроматографов для качественного и количественного
состава газообразных (паровых) фаз органических и неорганических веществ.
Лист № 4
Всего листов 7
Основные функции ВПО:
- вычисление концентрации определяемых компонентов по выходным сигналам
детекторов;
- выдача информации (измерительной, диагностической, о текущем режиме работы) по
цифровым каналам связи RS485 и Ethernet;
- хранение измерительной информации в энергонезависимой памяти хроматографа и
выдача по цифровым каналам связи по запросу.
Основные функции СПО:
- отображение на ПЭВМ в графическом и табличном видах информации (измерительной,
диагностической, о текущем режиме работы);
- установка режимов работы хроматографов;
- отображение на ПЭВМ в графическом и табличном видах измерительной информации,
сохраненной в энергонезависимой памяти хроматографов.
УровеньзащитыПО иизмерительнойинформацииотнепреднамеренныхи
преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2
–
Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
СПО
Значение
ВПО
Идентификационное наименованиеhrmtlchk.dllcalculator.exe
Номер версии (идентификационный номер) 01 01
Цифровой идентификатор 706F 8AB7
Алгоритм вычисления цифрового идентификатора CRC-16
Примечание - Номер версии соответствующих файлов ВПО и СПО должен быть не
ниже указанного в таблице. Значение цифрового идентификатора относится только к файлу
обозначенной в таблице версии.
Метрологические и технические характеристики
Значение
3,0
×
10
-9
0,1
×
10
-9
±0,5
±0,5
±1,0
Таблица 3 – Метрологические характеристики
Наименование характеристики
Пределы детектирования, г/см
3
, не более:
- ДТП (по пропану)
- ЭХД (по сероводороду)
Пределы допускаемого значения относительного среднего
квадратического отклонения выходного сигнала (хроматографических
пиков), %:
- времени удерживания
- высоты пика
- площади пика
Пределы допускаемого значения относительного изменения параметров
выходного сигнала (хроматографических пиков) за 48 ч непрерывной
работы, %:
- времени удерживания
- высоты пика
- площади пика
Время выхода на режим, мин, не более
±3
±3
±4
180
Лист № 5
Всего листов 7
Таблица 4 – Основные технические характеристики
Наименование характеристикиЗначение
Параметры электрического питания:
- напряжение переменного тока, В
230
+23
-46
- частота переменного тока, Гц 50
±
1
Потребляемая мощность, В·А, не более:
- в режиме прогрева 250
- в номинальном режиме 150
Габаритные размеры хроматографов без ББ, мм, не более:
- длина500
- ширина600
- высота 1600
Масса хроматографов без ББ, кг, не более200
Условия эксплуатации:
- температура окружающей среды, ºСот +1 до +50
- атмосферное давление и давление анализируемой среды:
кПаот 84,0 до 106,7
мм рт.ст. от 630 до 800
- относительная влажность воздуха при температуре +35 °С и
более низких температурах без конденсации влаги, %от 30 до 80
- синусоидальная вибрация:
с амплитудой смещения, мм0,15
частотой, Гц от 10 до 55
Назначенный срок службы, лет10
Средняя наработка на отказ, ч
1)
17500
Степень защиты БА по ГОСТ 14254-2015 IP54
Хроматографысоответствуюттребованиямкэлектромагнитнойсовместимостипо
ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014 для
применения в промышленной электромагнитной обстановке
Маркировка взрывозащиты 1Ex d [ib Gb] IIВ T4 Gb X
1)
С учетом технического обслуживания в соответствии с указаниями, приведенными в
эксплуатационной документации и ЗИП
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на
табличку, расположенную на корпусе хроматографов.
Комплектность средства измерений
Таблица 5 – Комплектность хроматографов
НаименованиеОбозначениеКоличество
Хроматограф газовый промышленный «Хромат-900»
1)
- 1 шт.
Ведомость эксплуатационных документов ИБЯЛ.413538.001-01ВЭ 1 экз.
Комплект эксплуатационных документов
2)
- 1 компл.
Комплект ЗИП
3)
- 1 компл.
Комплект монтажных частей - 1 компл.
1)
Модификация согласно заказу
2)
Методика поверки ИБЯЛ.413538.001 МП входит в комплект эксплуатационных
документов
3)
Согласно ведомости ЗИП ИБЯЛ.413538.001 ЗИ
Лист № 6
Всего листов 7
Поверка
осуществляется по документу ИБЯЛ.413538.001 МП «Хроматографы газовые промышленные
«Хромат-900». Методика поверки», утвержденному ФГУП «ВНИИМС» 16.12.2019 г.
Основные средства поверки:
- рабочие эталоны 1-го и 2-го разряда в соответствии с приказом Росстандарта № 2664 от
14.12.2018 г, стандартные образцы газовых смесей, находящиеся в баллонах под давлением:
ГСО 10463-2014 состава С
3
Н
8
-Не; ГСО 10538-2014 состава Н
2
S-N
2
.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых хроматографов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на эксплуатационный
документ и заверяется подписью поверителя.
Сведения о методиках (методах) измерений
отсутствуют, измерения в сфере государственного регулирования обеспечения единства
измерений выполняют по аттестованным методикам.
Нормативные и технические документы, устанавливающие требования к хроматографам
газовым промышленным «Хромат-900»
Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении Государственной
поверочнойсхемыдлясредствизмеренийсодержаниякомпонентоввгазовыхи
газоконденсатных средах»
ГОСТ 26703-93 Хроматографы аналитические газовые. Общие технические требования и
методы испытаний
ИБЯЛ.413538.001 ТУ часть 1 Хроматографы газовые промышленные «Хромат-900».
Технические условия
Изготовитель
Федеральное государственное унитарное предприятие «Смоленское производственное
объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»)
ИНН 6731002766
Адрес: 214031, г. Смоленск, ул. Бабушкина, д. 3
Телефон: (4812) 31-12-42, 31-30-77, (4812) 31-06-78
Факс: (4812) 31-75-17, (4812) 31-33-25
Web-сайт:
, аналитприбор.рф
Е-mail:
,
Лист № 7
Всего листов 7
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
Web-сайт:
Е-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
