Генераторы сигналов высокочастотные Г4-207, Г4-208, ГРСИ 39908-08
Номер госреестра:
39908-08
Наименование СИ:
Генераторы сигналов высокочастотные
Обозначение типа:
Г4-207, Г4-208
Производитель:
АО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.06.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 34413/2
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов высокочастотные Г4-207, Г4-208
Назначение средства измерений
Генераторы сигналов высокочастотные (ВЧ) Г4-207, Г4-208 (далее по тексту – генера-
торы) предназначены для воспроизведения немодулированных колебаний, а также колебаний с
различными видами модуляции и свипированиемчастотывдиапазонечастот от 17,44 до 37,5 ГГц.

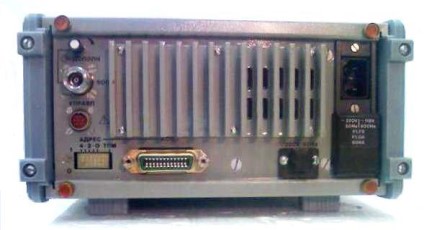

Рисунок 2 – Схема пломбировки от несанкционированного доступа
– Место пломбировки от несанкционированного доступа

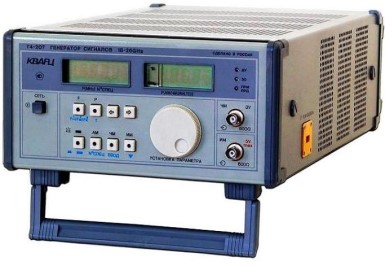

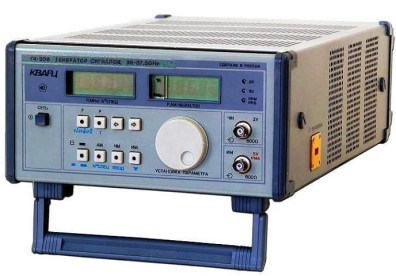

Рисунок 1 – Общий вид генераторов сигналов высокочастотных Г4-207, Г4-208
– Место нанесения знака утверждения типа;* – Место нанесения знака поверки
Описание средства измерений
Конструктивно генератор состоит из блочного каркаса серии 482,6 мм (19 дюймов)
международного стандарта МЭК 60297-2005 (редакция 2) и входящих в него плат и узлов.
По принципу действия генераторы представляют собой источники СВЧ колебаний с
возможностью установки частотной и импульсной модуляции.
Система автоматической регулировки мощности (АРМ), которой охвачен тракт усиле-
ния мощности, обеспечивает установку калиброванного значения уровня мощности на выходе
генераторов.
Общий вид генераторов, обозначение места нанесения знака утверждения типа средств
измеренийи знака поверкипредставленына рисунке 1.Схема пломбировкиот
несанкционированного доступа представлена на рисунке 2.
*
*
Лист № 2
Всего листов 6
Программное обеспечение
Включает специальное программное обеспечение (ПО), обеспечивающее инициализа-
цию и тестирование приборов, а также установку, вывод на индикацию и коррекцию парамет-
ров их выходных сигналов.
Метрологически значимую часть ПО генераторов составляет универсальная программа
управления Г4-202_Г4-204 v10.12, которая обрабатывает и исполняет команды оператора, по-
ступающие от клавиатуры передней панели, а также осуществляет прием команд и передачу
данных по каналу интерфейса связи.
Метрологически значимая часть ПО и принимаемые данные достаточно защищены от
преднамеренных
и
непреднамеренных изменений путем проверки форматов обрабатываемых данных.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Уровеньзащитыпрограммногообеспечения"Высокий"всоответствиис
Р 50.2.077-2014.
Таблица 1 – Идентификационные данные метрологически значимой части ПО
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОГ4-202_Г4-204 v10.12
Номер версии (идентификационный номер) ПО 10.12
Цифровой идентификатор ПО (контрольная сумма) BABA
Алгоритм вычисления контрольной суммы CRC16
Метрологические и технические характеристики
приведены в таблицах 2,3.
от 17,44 до 25,86
от 8,72 до 12,93
Значение
от 25,86 до 37,50
от 12,93 до 18,75
1∙10
-4
5∙10
-6
1
±0,45
от -15 до +13
±1,5
0,1
1
20
Таблица 2 – Метрологические характеристики генераторов
Наименование характеристики
Диапазон частот выходного сигнала, ГГц:
Г4-207
- основной волноводный выход сечением 11
×
5,5 мм
- дополнительный коаксиальный выход сечением 7
×
3
Г4-208
- основной волноводный выход сечением 7,2
×
3,4 мм
- дополнительный коаксиальный выход сечением 7
×
3
Нестабильность частоты, не более
Девиация паразитной частотной модуляции (ЧМ), не более
Запас по частоте в начале и конце диапазона, %, не менее
Пределы допускаемой относительной погрешности установки частоты,%
Диапазон уровня выходной мощности в режиме немодулированных
колебаний при работе на согласованную нагрузку, дБм:
Пределы допускаемой погрешностиустановкиуровня выходной
мощности в режиме НК при работе на согласованную нагрузку, в
диапазоне рабочих частот, не более, дБ
Нестабильность уровня выходной мощности за 15 мин, дБ, не более
Уровень мощности на дополнительном выходе, мВт, не менее
Диапазон регулирования мощности, дБ, не менее
Коэффициент паразитной амплитудной модуляции (АМ) в полосечас-
тот от 0,02 до 20 кГц, %, не более:
- в режиме немодулированных колебаний
- в режиме ЧМ
0,3
3,0
Лист № 3
Всего листов 6
500; 50; 5
0,4
4
от 0,05 до 200
от 0,1 до 10
4
Значение
-30
от 0,2 до 50
±15
±20
±25
±20
0,05
60
±30
от 20 до 8420
от 20 до 11640
±0,75
Продолжение таблицы 2
Наименование характеристики
Относительный уровень второй гармоники и составляющей с частотой
3f/2, дБ, не более
Диапазон установки девиации частоты в режиме ЧМ, МГц
Пределы допускаемой относительной погрешности установки девиации
частоты при работе от внутреннего источника, %:
при девиации до 2 МГц
при девиации свыше 2 МГц
Пределы допускаемой относительной погрешности установки девиации
частоты в режиме внешней модуляции при напряжении модулирующего
сигнала (3,0 ± 0,1) В, %
Параметрысигналовпривнутреннейамплитудно-импульсной
модуляции:
- длительность импульсов с частотой повторения 1, 10 и 100 кГц, мкс
- длительность импульсов с частотой повторения
(0,2 ± 0,01), (2 ± 0,1) кГц, мкс;
- длительность импульсов с частотой повторения (20 ± 1) кГц, мкс
- пределыдопускаемойотносительнойпогрешностиустановки
длительности импульса, %
- длительность фронта и среза, мкс, не более
- ослабление сигнала в паузе между импульсами, дБ, не менее
Параметры сигналов при внешней амплитудно-импульсной модуляции:
- частота повторения модулирующих импульсов, кГц
- длительность модулирующих импульсов, мкс
-пределыотличиядлительностивыходногоВЧимпульсаот
длительности модулирующего импульса, %
Полоса свипирования частоты, МГц:
Г4-207
Г4-208
Пределы допускаемой относительной погрешности установки начальной
и конечной частоты полосы свипирования, %
Время свипирования частоты, с:
- в автоматическом режиме
- при свипировании от внешнего источника, не менее
0,02; 0,08; 1
0,02
- напряжение переменного тока, В
- частота переменного тока, Гц
220±22
50±1
+
28
115±5,75
400
-
12
Значение
Таблица 3 – Основные технические характеристики генераторов
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
60
Мощность, потребляемая от сети питания, В∙А, не более
Габаритные размеры, мм, не более:
- высота
- ширина
- длина
133
250
410
Лист № 4
Всего листов 6
Значение
9,5
7500
15
Наименование характеристики
Продолжение таблицы 3
Масса, кг, не более
Средняя наработка на отказ, ч
Средний срок службы, лет
Рабочие условия применения:
температура окружающей среды, ºС
относительная влажность воздуха при 25 ºС, %
атмосферное давление, кПа
от -10 до +50
до 98
от 84 до 106
Знак утверждения типа
наносится типографским способом на титульные листы эксплуатационной документации и
методом шелкографии на лицевую панель генератора.
Комплектность средства измерений
Состав комплекта поставки генераторов приведён в таблице 4.
Таблица 4 – Комплектность генераторов сигналов высокочастотных Г4-207, Г4-208
Количество
НаименованиеОбозначениена комплект прибораПримечание
Г4-207Г4-208
12345
1 Генератор сигналов
высокочастотный:
Г4-207ЯНТИ.411653.0481
Г4-208ЯНТИ.411653.0491
2 Комплект комбинированный, ЯНТИ.411918.113-03 1
в составе:ЯНТИ.411918.113-041
а) шнур соединительныйЯНТИ.685631.010-0111Маркировка
«685631.010-01»
б) узел печатныйЕЭ3.761.36411Маркировка
«3.761.364»
в) ключЕЭ8.679.91111Маркировка
«8.679.911»
г) вставка плавкаяМаркировка
ВП1Б-1В 1,0 А 250 В ОЮО.481.003ТУ-Р 6 6«1,0А»
д) вставка плавкаяМаркировка
ВП2Б-1В 3,15А 250 В ОЮО.481.005ТУ-Р 4 4«3,15А»
ж) болт установочныйУВАИ.758126.0052
ОСТ 4ГО.206.014УВАИ.758126.005-01 2
и) болтУВАИ.758121.0562
ОСТ 4ГО.206.014УВАИ.758121.056-01 2
к) розетка РС7ТВ с кожухомАВО.364.047ТУ11
л) волновод ЯНТИ.468541.2021Маркировка
ЯНТИ.468541.204 1«468541.202»
«468541.204»
м) ящик укладочныйЯНТИ.323365.046-031Маркировка
ЯНТИ.323365.046-04 1 «Г4-207 ЗИП»
«Г4-208 ЗИП»
Лист № 5
Всего листов 6
23
45
Продолжение таблицы 4
1
3 Руководство по эксплуатации:
Часть 1
Часть 2
Часть 3
1
1
1
1
4 Формуляр
5 Ящик укладочный
ЯНТИ.410160.004РЭ1
ЯНТИ.410160.004РЭ11
ЯНТИ.410160.004РЭ21
ЯНТИ.410160.004РЭ31
ЯНТИ.411653.048ФО1
ЯНТИ.411653.049ФО
ЯНТИ.323365.0571
1
1
Маркировка
«Г4-207»
«Г4-208»
Поверка
осуществляется по документу ЯНТИ.410160.004РЭ1 «Генератор сигналов высокочастотный
Г4-207, Г4-208. Руководство по эксплуатации. Часть 2. Поверка приборов», согласованному
ФГУ «32 ГНИИИ Минобороны России» в 2008 году.
Основные средства поверки:
Частотомер электронно-счётный Ч3-66 (рег. № 9273-85), диапазон рабочих частот
от 10 Гц до 37,6 ГГц, пределы допускаемой погрешности измерений частоты ± 1∙10
-7
f
к
.
Измеритель модуляции вычислительный СК3-45 с блоком Я4С-104 (рег. № 9331-94),
диапазон модулирующих частот от 0,02 до 200 кГц, диапазон несущих частот ЧМ: от 0,1 до
1000 МГц,пределы допускаемой относительной погрешности измерений девиации
частоты ± 2 %.
Ваттметр поглощаемой мощности М3-90 (рег. № 11477-88), диапазон измеряемой
мощности от 10
-7
до 10
-2
Вт, пределы допускаемой относительной погрешности измерений
мощности
±
6 % в диапазоне частот от 2,00 до 17,85 ГГц.
Ваттметр поглощаемой мощности М3-91 (рег. № 11478-88), диапазон измеряемой
мощности от 10
-7
до 10
-2
Вт, пределы допускаемой относительной погрешности измерений
мощности
±
6 % в диапазоне частот от 17,44 до 25,86 ГГц.
Ваттметр поглощаемой мощности М3-92 (рег. № 11479-88), диапазон измеряемой
мощности от 10
-2
до 10
-7
Вт, пределы допускаемой относительной погрешности измерений
мощности
±
6 % в диапазоне частот от 25,86 до 37,50 ГГц.
Осциллограф универсальный двухканальный широкополосный С1-97 (рег. № 7464-79),
полоса пропускания от 0 до 100 МГц, пределы допускаемой относительной погрешности изме-
рений временных интервалов
±
4,0 %, входное сопротивление 50 Ом.
Анализатор спектра С4-85 (рег. № 24596-03), диапазон частот от 100 Гц до 39,6 ГГц,
пределыдопускаемойотносительнойпогрешностиизмеренийчастотныхинтервалов
±
0,005П
обз
.
Генератор сигналов низкочастотный Г3-118 (рег. № 8484-81), диапазон частот
от 0,05 до 100 кГц, уровень сигнала не менее 3 В.
Генератор импульсов точной амплитуды Г5-75 (рег. № 7767-80), (диапазоны амплитуд
основных импульсов от 0,01 до 9,999 В, частота повторения импульсов 200 кГц, длительность
импульсов от 0,0001 до 10 мс.
Преобразователи диодные измерительные Я4-127, Я4-128 (рег. № 39907-08), диапазон
рабочих частот входных сигналов преобразователей от 17,44 до 37,50 ГГц; чувствительность по
напряжению на сопротивлении нагрузки (51
±
1,02) Ом при входной мощности от 1 до 5 мВт
не менее 30 мВ/мВт; пределы допускаемой относительной погрешностинормированной
функции преобразования в диапазоне изменений входного непрерывного синусоидального
сигнала от 1 до 5 мВт
±
10 %.
Лист № 6
Всего листов 6
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых генераторов сигналов высокочастотных Г4-207, Г4-208
стребуемой точностью.
Знак поверки наносится на свидетельство о поверке и лицевую панель генератора.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к генераторам
сигналов высокочастотным Г4-207, Г4-208
ГОСТ РВ 20.39.301-98 – ГОСТ РВ 20.39.305-98
ГОСТ РВ 20.39.309-98
ГОСТ 9988-89 ГСИ. Генераторы сигналов измерительные. Общие технические
требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ЯНТИ.410160.004ТУ.ГенераторысигналоввысокочастотныеГ4-207,Г4-208.
Технические условия
Изготовитель
Акционерноеобщество«Нижегородскоенаучно-производственноеобъединение
имени М.В. Фрунзе» (АО «ННПО имени М.В. Фрунзе»)
ИНН 5261077695
Адрес: 603950, г. Нижний Новгород, проспект Гагарина, 174
Телефон: (831) 465-16-24, факс: (831) 466-66-00
Е-mail:
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Главный научныйметрологический
центр» Министерства обороны Российской Федерации
(ГЦИ СИ ФБУ «ГНМЦ» Минобороны России)
Адрес: г. Мытищи, Московская область, ул. Комарова, д. 13
Телефон: (495) 583-99-23, факс: (495) 583-99-48
Аттестат аккредитации ГЦИ СИ ФБУ «ГНМЦ» Минобороны России по проведению испытаний
средств измерений в целях утверждения типа № 30018-10 от 05.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 7660-80 | Генераторы импульсов | Г5-76 | Нет данных | Нет данных | Перейти |
| 12958-91 | Генераторы влажного газа | Родник-4 | ОАО "Ангарское ОКБА", г.Ангарск | 1 год | Перейти |
| 15259-96 | Блоки ввода аналоговых сигналов | Б.22-003 | АО "Техприбор", г.С.-Петербург | 1 год | Перейти |
| 7884-80 | Генераторы сигналов специальной формы | Я7Г-74 (Г6-32) | П/я Р-6293 (ПО "Радиоприбор"), г.Великие Луки | Нет данных | Перейти |
| 55904-13 | Генераторы импульсов и кодовых последовательностей | 81110А, 81111A, 81112A, 81130А, 81131A, 81132A | Фирма "Agilent Technologies", Малайзия; Фирма "Agilent Technologies Deutschland GmbH & Co. KG", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
