Номер госреестра:
39884-13
Наименование СИ:
Устройства детектирования
Обозначение типа:
УДМГ-215Е
Производитель:
ФГУП "Приборостроительный завод" (ПСЗ), г.Трехгорный
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.05.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51735
об утверждении типа средства измерений
Лист № 1
Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства детектирования УДМГ-215Е
Назначение средства измерений
Устройства детектирования
УДМГ-215Е (далее
– устройства
детектирования) предна-
значены для измерения мощности поглощённой дозы (далее - МПД) гамма-излучения в
воздухе.
Описание средства измерений
Устройство детектирования состоит из блока детектирования (БД) и блока многофунк-
ционального (БИ), соединенных между собой кабелем.
Гамма-излучение, в месте расположения устройства детектирования, преобразуется в
детекторах, из состава БД, в импульсы тока. Импульсы тока поступают на усилители-
дискриминаторы, где происходит их формирование по амплитуде и длительности, а также
усиление для передачи по кабелю.
Далее импульсные потоки поступают на
БИ, где происходит обработка и логический
анализ информации.
В зависимости от модификации устройства детектирования осуществляют следующие
дополнительные функции:
– индикацию измеренного значения радиационного параметра в цифровой форме при
помощи встроенного алфавитно-цифрового индикатора (АЦИ) и вывод на АЦИ дополнитель-
ной информации;
– управление местной (по месту контроля) световой и звуковой сигнализацией;
– управление дополнительным оборудованием, осуществляющим индикацию состоя-
ния контролируемого радиационного параметра;
– прием двух сигналов состояния (сигнал
“СОСТОЯНИЕ“
) от внешних устройств (датчик
положения двери, сухой контакт и т.д.) и формирование признака о подключении к устройству
детектирования внешнего устройства.
Перечень исполнений устройства с привязкой к выполняемым дополнительным функ-
циям приведён в таблице 1.
Т а б л и ц а 1 - Варианты исполнений УДМГ-215Е
местной
Сигналы
“СОСТОЯНИЕ“
Встроенный
световой
сигнализатор
УДМГ-215Е
УДМГ-215Е1
УДМГ-215Е2
УДМГ-215Е3
Исполнение устройстваНаличие дополнительной функции
Управление
сигнализацией
НаименованиеОбозначениеАЦИ
дополни-
тельной
ЕКДФ.412111.006
––––
+
ЕКДФ.412111.006-01
++––
+
ЕКДФ.412111.006-02
++++
+
ЕКДФ.412111.006-03
++++
–
Конструктивно БД представляет собой цилиндрический корпус, выполненный из нержа-
веющей стали, внутри которого размещен каркас.
Лист № 2
Всего листов 10
Накаркасеустановленыдетекторыионизирующегоизлучения,усилители-
дискриминаторы, узел питания.
На внешней поверхности БД нанесены метки, определяющие положение центра чувстви-
тельной зоны детектора.
Герметичность БД обеспечивается резиновыми уплотнителями.
Корпус и съемная крышка БИ представляют собой прямоугольную конструкцию, выпол-
ненную из стального оцинкованного листа (отдельные элементы конструкции выполнены из
алюминия). Корпус покрыт специальной полиэфирной порошковой краской, устойчивой к
коррозии (балл 3 по ГОСТ 27597-88). Внутри корпуса БИ располагаются печатные платы с
установленными на них электрорадиоэлементами.
БД на месте эксплуатации фиксируется при помощи кронштейнов и зажимов из состава
комплекта монтажных частей, с учетом расположения детекторов.
В основании БИ для крепления на месте эксплуатации имеются отверстия.

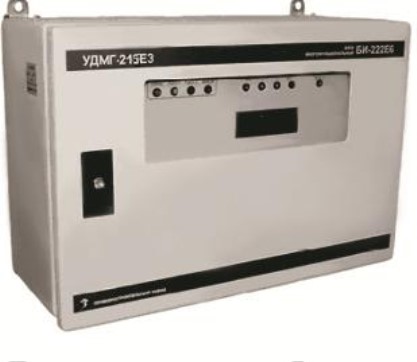

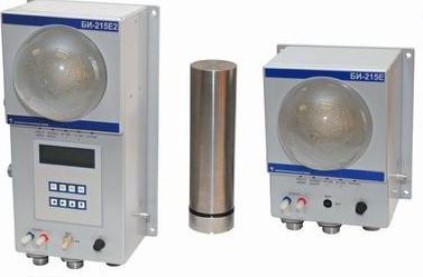

Внешний вид блоков устройства детектирования УДМГ-215Е представлен на рисунке 1.
4
Рисунок 1-Внешний вид блоков устройства УДМГ-215Е
1-блок многофункциональный БИ-215Е c АЦИ; 2-блок детектирования БДМГ;
3- блок многофункциональный БИ-215Е без АЦИ;
4- блок многофункциональный БИ-222Е6.
123
Лист № 3
Всего листов 10
Рисунок 2 - Чертёж общего вида блока детектирования БДМГ с нанесением места плом-
бировки для защиты от несанкционированного доступа
Лист № 4
Всего листов 10
Программное обеспечение
Идентификационные данные программного обеспечения (ПО), предназначенного для ра-
боты с УДМГ-215Е приведены в таблице 2.
Т а б л и ц а 2 - Идентификационные данные ПО, предназначенного для работы устройства де-
тектирования УДМГ-215Е с персональным компьютером (ПК).
Наименование
ПО
Идентификаци-
онное наимено-
вание ПО
Номер версии
(идентификаци-
онный номер)
ПО
Алгоритм вычисле-
ния цифрового
идентификатора
ПО
ЕКДФ.00107-01
5
Цифровой иден-
тификатор ПО
(контрольная
сумма исполняе-
мого кода)
55317
Е.40012-01
(на базе CRC16)
ЕКДФ.00137-01
4
121302
Е.40012-01
(на базе CRC16)
Управляющая
программа
УДМГ-215Е
Массив рабо-
чих данных
УДМГ-215Е
Инструмен-
тальное про-
граммное
обеспечение
оборудования
АСРК-2000
ЕКДФ.00091-01
2
53251
Е.40012-01
(на базе CRC16)
Уровень защиты ПО от непреднамеренных и преднамеренных изменений по МИ 3286-
2010 приведён в таблице 3.
Т а б л и ц а 3 - Уровень защиты ПО от непреднамеренных и преднамеренных изменений
Описание
Идентификаци-
онное
наименование
ПО
ЕКДФ.00107-01
Уровень защиты ПО от
преднамеренных и не-
преднамеренных изме-
нений по МИ 3286
С
ЕКДФ.00137-01
С
ЕКДФ.00091-01
–
Метрологически значимая trial ПО и измеренные
данные достаточно защищены с помощью специ-
альных средств защиты от преднамеренных изме-
нений
Метрологически значимая часть ПО и измеренные
данные достаточно защищены с помощью специ-
альных средств защиты от преднамеренных изме-
нений
Не является метрологически значимой частью ПО
СИ. Выполняет только сервисные функции и явля-
ется внешним по отношению к устройству про-
граммным обеспечением (устройство может экс-
плуатироваться без него).
Примечание – Так как это не метрологически зна-
чимая часть ПО, то к нему не применяется класси-
фикация по уровню защиты, или можно отнести к
уровню А.
Лист № 5
Всего листов 10
Метрологически значимая часть ПО СИ и измеренные данные защищены от:
– непредсказуемых физических воздействий;
– эффектов, обусловленных действиями пользователя;
– преднамеренных изменений
и снабжены следующими специальными средствами защиты:
1) Наличие энергонезависимой памяти предотвращает изменение конфигурационных па-
раметров ПО и измеренных данных при непредсказуемых физических воздействиях
(например, скачки напряжения, длительное отсутствие электропитания).
2) Использование протокола MODBUS RTU предотвращает запись ПО и конфигурацион-
ных параметров ПО с неверными контрольными характеристиками (программные сред-
ства защиты от ошибочных действий персонала).
3) Проверка целостности ПО от несанкционированной модификации метрологически зна-
чимой части проводится путем расчета контрольной суммы на основе алгоритма
CRC-16 и сравнения с исходной контрольной суммой.
4) Изменение метрологически значимой части программного обеспечения и конфигураци-
онных параметров ПО со средств встроенного человеко-машинного интерфейса невоз-
можно.
5) Конструкцией СИ обеспечивается защита памяти ПО и памяти конфигурационных па-
раметров от несанкционированной замены.
6) Переключение режимов функционирования производится только после проверки пол-
номочий на выполнение данных операций (защита паролем).
Результаты оценки влияния ПО на метрологические характеристики устройства детекти-
рования приведены в таблице 4
Т а б л и ц а 4 - Результаты оценки влияния ПО на метрологические характеристики
5,5
5,52138
0,02138
(0,39 %)
2,3
2,29109
0,00891
(0,39 %)
6,2
6,21215
0,01215
(0,20 %)
11,7
11,67875
0,02125
(0,18 %)
Метрологическая характеристика
Результат
получен-
ный по ПО
Результат,
полученный по
формулам расчёта
из
ЕКДФ.412111.006
ТУ
Отличие
результатов
расчёта
Основная относительная погрешность при изме-
рении МПД поля гамма-излучения радионукли-
да цезий-137 на чувствительном диапазоне, %
Основная относительная погрешность при изме-
рении МПД поля гамма-излучения радионукли-
да цезий-137 на грубом диапазоне, %
Основная относительная погрешность при изме-
рении МПД поля гамма-излучения источника
ОСГИ на чувствительном диапазоне, %
Основная относительная погрешность при изме-
рении МПД поля гамма-излучения источника
ОСГИ на грубом диапазоне, %
Метрологические и технические характеристики
Основные метрологические и технические характеристики устройства детектирования
приведены в таблицах 5 и 6.
Лист № 6
Trial листов 10
Т а б л и ц а 5 - Основные метрологические и технические характеристики
Поддиапазон
Грубый
Наименование характеристики
Значение
Чувствитель-
ный
Поддиапазон измерений, Гр/ч
1,0·10
-7
- 1,0
1,0·10
-4
- 1,0·10
2
Чувствительность по радионуклиду
137
Cs, с
-1
/(Гр/ч)
(1,20±0,20)·10
6
(0,90±0,20)·10
4
Чувствительность по источнику
137
Cs (ОСГИ), с
-1
/Бк(1,20±0,30)·10
-4
(0,90±0,25)·10
-6
Коэффициентперехода на штатномместе от МПД поля гам-
ма-излучениякактивности ОСГИ, К
ПШОСГИ
, (Гр/ч)/Бк
(1,1±0,5)·10
-10
(1,30±0,60)·10
-10
Коэффициентлинеаризацииτ, с
Диапазонрегистрируемых энергийгамма-излучений, МэВ
Предел основной относительной погрешности при измере-
нии МПД гамма-излучения радионуклида
137
Cs, %
(2,6±0,7)·10
-6
от 0,065 до3,0
±25
Предел основной относительной погрешности при измере-
нии МПД гамма-излучения источников ОСГИ
137
Cs , %
±25
до 98
от минус 40 до плюс 50
48
не более 100
Устойчивость к воздействию относительной влажности ок-
ружающего воздуха при температуре 35° С и более низких
температурах без конденсации влаги, %
Устойчивость БД к воздействию температуры окружающего
воздуха в пределах, ° С
Питание устройства осуществляется от источников посто-
янного тока с номинальным напряжением, В
Время установления рабочего режима (без учета времени
выполнения первого измерения), с
Время измерения в начале диапазона (от 1,0·10
-7
до
2,0·10
-6
Гр/ч), с
не более 2000
непрерывный
не более ±5
не более 10
не менее 29000
не менее 23000
не менее 25000
Режим работы
Нестабильность показаний устройства за 24 ч, %
Потребляемая мощность, Вт
Наработка на отказ, ч
для УДМГ-215Е,
для УДМГ-215Е1 и УДМГ-215Е2,
для УДМГ-215Е3
Назначенный срок службы устройства, при условии замены
выработавших свой ресурс узлов и элементов, лет
10
Т а б л и ц а 6 - Габаритные размеры и масса устройства
Масса, кг, не более
Наименование блока из со-
става устройства
Блок детектирования
БИ-215Е
БИ-215Е1
БИ-215Е2
БИ-222Е6
Габаритные размеры,
мм, не более
Ø65х240
257х205х185
377х212х185
377х212х185
317,5х390х181
2,5
4,0
5,5
5,5
10
Лист № 7
Всего листов 10
Знак утверждения типа
на специальной табличке наклеивается на корпус БИ. На титульные листы Паспорта и руково-
дства по эксплуатации устройства детектирования знак утверждения типа наносится типограф-
ским способом.
Комплектность средства измерений
В комплект поставки устройства детектирования входят изделия и документы, указан-
ные в таблицах 7, 8, 9.
Т а б л и ц а 7 - Комплект поставки УДМГ-215Е
-
Обозначение
ЕКДФ.468219.019
ЕКДФ.418264.006
ЕКДФ.412911.080
ЕКДФ.412911.089
ЕКДФ.412913.094
*
ЕКДФ.412913.163
*
ЕКДФ.412914.076
*
Кол-воПримечание
1
1
*Поставляется по
*
отдельному заказу
Наименование
Блок многофункциональный БИ-215Е
Блок детектирования БДМГ-215Е
Комплект монтажных частей для УДМГ
Комплект монтажных частей для крепле-
ния БДМГ
Комплект запасных частей поузловой для
УДМГ-215Е
Комплект запасных частей поблочный
для УДМГ-215Е
Комплект поверочного оборудования для
УДМГ
Комплект эксплуатационных документов
1 ком-Согласно ведомо-
плектсти
ЕКДФ.412111.006 ВЭ
ЕКДФ.00107-01
Программное обеспечение
Управляющая программа УДМГ-215Е
ЕКДФ.00137-01
Массив рабочих данных УДМГ-215Е
ЕКДФ.412919.029
Комплект инструментального программно-
го обеспечения оборудования АСРК-2000
1Установлено в
БИ-215Е
1Установлено в
БИ-215Е
* Поставляется по
отдельному заказу
* Количество определяется согласно требованиям заказчика
Т а б л и ц а 8 - Комплект поставки УДМГ-215Е1 и УДМГ-215Е2
ЕКДФ.412913.163
-01
Обозначение
Кол-воПримечание
Наименование
Комплектность УДМГ-215Е1
Блок многофункциональный БИ-215Е1
1
Блок детектирования БДМГ-215Е
Комплект монтажных частей для УДМГ
ЕКДФ.468219.019
-01
ЕКДФ.418264.006
ЕКДФ.412911.080
-01
ЕКДФ.412911.089
ЕКДФ.412913.094
-01
*
Комплект монтажных частей для крепле-
ния БДМГ
Комплект запасных частей поузловой для
УДМГ-215Е1
Комплект запасных частей поблочный
для УДМГ-215Е1
*
1
* Поставляется по
отдельному заказу
*
Лист № 8
Всего листов 10
Кол-воПримечание
*
Обозначение
ЕКДФ.412914.076
-01
-
Наименование
Комплект поверочного оборудования для
УДМГ
Комплект эксплуатационных документов
1 ком-Согласно ведомо-
плект сти
ЕКДФ.412111.006 ВЭ
Комплектность УДМГ-215Е2
Блок многофункциональный БИ-215Е2
1
Блок детектирования БДМГ-215Е
Комплект монтажных частей для УДМГ
ЕКДФ.468219.019
-02
ЕКДФ.418264.006
ЕКДФ.412911.080
-02
ЕКДФ.412911.089
*
*
*
1
* Поставляется по
отдельному заказу
*
ЕКДФ.412913.094
-02
ЕКДФ.412913.163
-02
ЕКДФ.412914.076
-02
-
Комплект монтажных частей для крепле-
ния БДМГ
Комплект запасных частей поузловой для
УДМГ-215Е2
Комплект запасных частей поблочный
для УДМГ-215Е2
Комплект поверочного оборудования для
УДМГ
Комплект эксплуатационных документов
1 ком-Согласно ведомо-
плект сти
ЕКДФ.412111.006 ВЭ
Программное обеспечение для УДМГ-215Е1 (УДМГ-215Е2)
ЕКДФ.00107-01
Управляющая программа УДМГ-215Е
ЕКДФ.00137-01
Массив рабочих данных УДМГ-215Е
ЕКДФ.412919.029
Комплект инструментального программно-
го обеспечения оборудования АСРК-2000
1Установлено
в БИ-215Е1
(БИ-215Е2)
1Установлено
в БИ-215Е1
(БИ-215Е2)
* Поставляется по
отдельному заказу
* Количество определяется согласно требованиям заказчика
Т а б л и ц а 9 - Комплект поставки УДМГ-215Е3
ЕКДФ.412913.163-03
Обозначение
ЕКДФ.468219.005-06
ЕКДФ.418264.006
ЕКДФ.412911.120
ЕКДФ.412911.089
ЕКДФ.412913.094-03
*
*
ЕКДФ.412914.076-03
*
Кол-воПримечание
1
1
* Поставляется по
отдельному заказу
*
-
Наименование
Блок многофункциональный БИ-222Е6
Блок детектирования БДМГ-215Е
Комплект монтажных частей для
УДМГ-215Е3
Ком-т монтажных частей для крепления
БДМГ
Комплект запасных частей поузловой
для УДМГ-215Е3
Комплект запасных частей поблочный
для УДМГ-215Е3
Ком-т поверочного оборудования для
УДМГ
Комплект эксплуатационных докумен-
тов
1 ком- Согласно ведомости
плект
ЕКДФ.412111.006 ВЭ
Лист № 9
Всего листов 10
ЕКДФ.00107-01
Программное обеспечение
Управляющая программа УДМГ-215Е
ЕКДФ.00137-01
Массив рабочих данных УДМГ-215Е
ЕКДФ.412919.029
Комплект инструментального про-
граммного обеспечения оборудования
АСРК-2000
1Установлено в
БИ-222Е6
1Установлено в
БИ-222Е6
* Поставляется по
отдельному заказу
* Количество определяется согласно требованиям заказчика
Поверка
осуществляется в соответствии с разделом 4 ЕКДФ.412111.006 РЭ «Устройство детектирования
УДМГ-215Е. Руководство по эксплуатации. Методика поверки», утвержденным ГЦИ СИ ФБУ
«УРАЛТЕСТ» 10 мая 2012 г.
Перечень основных средств поверки указан в таблице 10.
Т а б л и ц а 10 – Перечень основных средств поверки
Наименование
Обозначение стандарта, ТУ
Характеристики
Удовлетворяющая
ГОСТ 8.087-2000
ТУ17-03-82
(ТУ 7018-001-13805076-04)
Диапазон измерений
от 0,02 до 100 Гр/ч;
погрешность от 4,0 до 7,0 %
Номинальная активность 10
6
Бк;
погрешность от 0,3 до 3,0 %
Поверочная установка гамма-
излучения 2 разряда с источ-
никами цезий-137
Эталонный спектрометриче-
ский гамма-источник 1 разря-
да типа ОСГИ цезий-137
Устройство поверочное
KPG-04R1
АБЛК.418234.418 ТУ
Мощность экспозиционной дозы
на расстоянии 20 см от эффек-
тивного центра источника
ИГИ-Ц-4-2 составляет 2,1 Р/ч с
отклонением не более, чем в 1,5
раза; воспроизводимость значе-
ний не хуже ±1,0 %; масса с за-
щитой не более 27,2 кг
Сведения о методиках (методах) измерений
Методика измерений изложена в разделе 2 «Устройство детектирования УДМГ-215Е. Ру-
ководство по эксплуатации» ЕКДФ.412111.006 РЭ».
Лист № 10
Всего листов 10
Нормативные документы, устанавливающие требования к устройствам детектирования
УДМГ-215Е
1. ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия
2. ГОСТ 29075-91 Системы ядерного приборостроения для атомных станций. Общие
требования
3. ГОСТ 8.034-82 Государственный первичный эталон и государственная поверочная
схема для средств измерений экспозиционной дозы, мощности экспозиционной дозы и потока
энергии рентгеновского и гамма-излучений
4. ГОСТ 8.070-96 Государственный первичный эталон и государственная поверочная
схема для средств измерений поглощённой и эквивалентной доз и мощности поглощён-
ной и эквивалентной доз фотонного и электронного излучений
5. ЕКДФ.412111.006 ТУ «Устройство детектирования УДМГ-215Е. Технические условия
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
- при осуществлении производственного контроля за соблюдением установленных зако-
нодательством Российской Федерации требований промышленной безопасности к эксплуата-
ции опасного производственного объекта.
Изготовитель
Федеральное государственное унитарное предприятие «Приборостроительный завод»
ФГУП «ПСЗ», 456080, г. Трехгорный Челябинской области, ул. Заречная, 13,
телефакс: (35191)55332
E-mail:
Испытательный центр
ГЦИ СИ ФБУ «УРАЛТЕСТ», 620990, Свердловская область, г. Екатеринбург,
ул. Красноармейская, д. 2а, тел
.
(343)350-25-83,факс (343)350-40-81,
E-mail:
Аттестат аккредитации № 30058-08 от 16.12.2008.
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М п.«_____»________________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 9400-84 | Устройства весоизмерительные автоматизированные | Нет данных | Фирма "Libra", Германия | 6 месяцев | Перейти |
| 47777-11 | Устройства сбора и передачи данных | Альтаир | ЗАО "Завод Программно-Технических Комплексов", г.Новосибирск | 4 года | Перейти |
| 22660-02 | Устройства поверочные | Magflo Verificator | Фирма "Danfoss A/S", Дания | 1 год | Перейти |
| 14370-94 | Устройства для учета нефтепродуктов | ZCE 10, ZCE 11 | Фирма "Satam", Франция | 1 год | Перейти |
| 8827-82 | Устройства детектирования | УДПГ-03Р | Нет данных | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
