Номер госреестра:
39883-08
Наименование СИ:
Устройства детектирования
Обозначение типа:
УДГБ-202Е
Производитель:
ФГУП "Приборостроительный завод" (ПСЗ), г.Трехгорный
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.02.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 34476
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства детектирования УДГБ-202Е
Назначение средства измерений
Устройства детектирования УДГБ-202Е (далее устройства детектирования) предназначе-
ны для непрерывного измерения объемной активности бета-излучающих радионуклидов в инерт-
ных газах, в том числе в аргоне, криптоне, ксеноне (далее ИРГ) на объектах ядерной энергетики,
как в автономном режиме, так и в составе автоматизированных систем и установок радиационного
контроля.
Описание средства измерений
Устройства детектирования состоят из блока детектирования (БД) и блока многофунк-
ционального (БИ), соединенных между собой двумя кабелями.
Контролируемый газ из пробоотборной магистрали поступает в измерительную камеру из
состава БД. По торцам камеры расположены узлы детекторов, содержащие счетчики для регист-
рации бета-излучения контролируемого газа.
Импульсные потоки от счетчиков поступают на БИ, где происходит обработка и логиче-
ский анализ информации.
Устройства детектирования осуществляют вычисление значения измеряемого радиаци-
онного параметра непосредственно в устройстве детектирования, передачу измеренного значения
радиационного параметра по цифровым каналам, выработку сигналов превышения контролируе-
мых уровней.
В зависимости от исполнения устройства детектирования осуществляют следующие до-
полнительные функции:
индикацию измеренного значения радиационного параметра в цифровой форме при по-
мощи встроенного алфавитно-цифрового индикатора;
управление местной (по месту контроля) световой и звуковой сигнализацией;
управление дополнительным оборудованием, осуществляющим индикацию состояния
контролируемого радиационного параметра;
управление пробоотборным оборудованием, непосредственно связанным с измерением
контролируемого параметра (например, электромагнитными клапанами).
Варианты исполнений устройств детектирования с привязкой к выполняемым дополни-
тельным функциям приведены в таблице 1.
Наименование
Обозначение
Встроенная
индикация
результатов
измерений
Управление
местной
сигнализа-
цией
Управление
дополни-
тельной
сигнализа-
цией
Управление
пробоот-
борным
оборудова-
нием
Таблица 1- Варианты исполнений устройств детектирования УДГБ-202Е
Исполнение устройстваНаличие дополнительной функции
УДГБ-202Е
УДГБ-202Е1
УДГБ-202Е2
УДГБ-202Е3
УДГБ-202Е4
УДГБ-202Е5
УДГБ-202Е6
УДГБ-202Е7
УДГБ-202Е8
ЕКДФ.412123.008
ЕКДФ.412123.008-01
ЕКДФ.412123.008-02
ЕКДФ.412123.008-03
ЕКДФ.412123.008-04
ЕКДФ.412123.008-05
ЕКДФ.412123.008-06
ЕКДФ.412123.008-07
ЕКДФ.412123.008-08
–
+
+
+
+
+
+
+
+
–
–
–
+
+
–
–
+
+
–
–
+
–
+
–
+
–
+
–
–
–
–
–
+
+
+
+
Лист № 2
Всего листов 9
Конструктивно БД представляет собой цилиндрический металлический корпус на опоре,
в котором с двух сторон герметично установлены два узла детекторов. Между узлами детекторов
находится измерительная камера.
БИ выполнен в виде навесного шкафа с дверью. Для защиты от несанкционированного
доступа дверь шкафа, предотвращающая доступ к узлам БИ, снабжена замком. Внутри корпуса БИ
располагаются печатные платы, с установленными на них электрорадиоэлементами. На задней
стенке корпуса БИ установлены кронштейны, предназначенные для крепления БИ в месте экс-
плуатации. В основании БД также имеются отверстия для крепления.
Фотография внешнего вида устройств детектирования УДГБ-202Е представлена на рис.1,
схема пломбировки, в целях защиты от несанкционированного доступа, и обозначения мест, для
нанесения оттисков клейм и размещения наклеек, показаны на рис. 2.

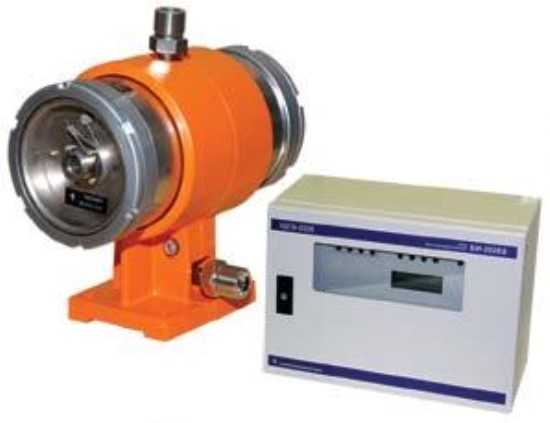

Рисунок 1-Внешний вид устройств детектирования УДГБ-202Е
Лист № 3
Всего листов 9
Рисунок 2 - Схема пломбировки в целях защиты от несанкционированного доступа
и обозначения мест для нанесения оттисков клейм и размещения наклеек
Лист № 4
Всего листов 9
Программное обеспечение
Идентификационные данные программного обеспечения (ПО), предназначенного для рабо-
ты с УДГБ-202Е приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО, предназначенного для работы устройства детек-
тирования УДГБ-202Е с персональным компьютером (ПК).
Наименование
ПО
Идентификаци-
онное наимено-
вание ПО
Номер версии
(идентификаци-
онный номер)
ПО
Алгоритм вычисле-
ния цифрового
идентификатора
ПО
ЕКДФ.00090-01
4
Цифровой иден-
тификатор ПО
(контрольная
сумма исполняе-
мого кода)
122621
Е.40012-01
(на базе CRC16)
ЕКДФ.00119-01
4
53764
Е.40012-01
(на базе CRC16)
Управляющая
программа
УДГБ-201Е,
УДГБ-202Е
Массив рабо-
чих данных
УДГБ-201Е
Инструмен-
тальное про-
граммное
обеспечение
оборудования
АСРК-2000
ЕКДФ.00091-01
2
53251
Е.40012-01
(на базе CRC16)
Уровень защиты ПО от непреднамеренных и преднамеренных изменений по МИ 3286-2010
приведён в таблице 3.
Таблица 3 - Уровень защиты ПО от непреднамеренных и преднамеренных изменений
Описание
Идентификаци-
онное
наименование
ПО
ЕКДФ.00090-01
Уровень защиты ПО от
преднамеренных и не-
преднамеренных изме-
нений по МИ 3286
С
ЕКДФ.00119-01
С
ЕКДФ.00091-01
–
Метрологически значимая часть ПО и измеренные
данные достаточно защищены с помощью специ-
альных средств защиты от преднамеренных изме-
нений
Метрологически значимая часть ПО и измеренные
данные достаточно защищены с помощью специ-
альных средств защиты от преднамеренных изме-
нений
Не является метрологически значимой частью ПО
СИ. Выполняет только сервисные функции и явля-
ется внешним по отношению к устройству про-
граммным обеспечением (устройство может экс-
плуатироваться без него).
Примечание – Так как это не метрологически зна-
чимая часть ПО, то к нему не применяется класси-
фикация по уровню защиты, или можно отнести
к уровню А.
Лист № 5
Всего листов 9
Метрологически значимая часть ПО СИ и измеренные данные защищены от:
– непредсказуемых физических воздействий;
– эффектов, обусловленных действиями пользователя;
– преднамеренных изменений
и снабжены следующими специальными средствами защиты:
1) Наличие энергонезависимой памяти предотвращает изменение конфигурационных пара-
метров ПО и измеренных данных при непредсказуемых физических воздействиях (напри-
мер, скачки напряжения, длительное отсутствие электропитания).
2) Использование протокола MODBUS RTU предотвращает запись ПО и конфигурационных
параметров ПО с неверными контрольными характеристиками (программные средства за-
щиты от ошибочных действий персонала).
3) Проверка целостности ПО от несанкционированной модификации метрологически значи-
мой части проводится путем расчета контрольной суммы на основе алгоритма CRC-16 и
сравнения с исходной контрольной суммой.
4) Изменение метрологически значимой части программного обеспечения и конфигурацион-
ных параметров ПО со средств встроенного человеко-машинного интерфейса невозможно.
5) Конструкцией СИ обеспечивается защита памяти ПО и памяти конфигурационных пара-
метров от несанкционированной замены.
6) Переключение режимов функционирования производится только после проверки полномо-
чий на выполнение данных операций (защита паролем).
Результаты оценки влияния ПО на метрологические характеристики устройства детектиро-
вания приведены в таблице 4
Таблица 4 - Результаты оценки влияния ПО на метрологические характеристики
8,9
14,9
3,3
11,7
7,5
12,3
Метрологическая характеристика
Результат
получен-
ный по ПО
Результат,Отличие
полученный порезультатов
формуламрасчёта
расчёта из
ЕКДФ.412123.007ТУ
8,91145
0,01145
(0,13 %)
14,93486
0,03486
(0,23 %)
3,28583
0,01417
(0,43 %)
11,73523
0,03523
(0,30 %)
7,47973
0,02027
(0,27 %)
Основная относительная погрешность измере-
ния ОА, в чувствительном диапазоне имитиро-
ванной источником типа 1C0 (внешний выход
3·10
3
с
-1
), δ, %
Основная относительная погрешность измере-
ния ОА, в чувствительном диапазоне имитиро-
ванной источником типа 1C0 (внешний выход
3·10
4
с
-1
), δ, %
Основная относительная погрешность измере-
ния ОА, в чувствительном диапазоне имитиро-
ванной источником типа 1C0 (внешний выход
3·10
3
с
-1
), δ, %
Основная относительная погрешность измерения
ОА, в грубом диапазоне имитированной источ-
ником типа 1C0 (внешний выход 3·10
3
с
-1
), δ, %
Основная относительная погрешность измерения
ОА, в грубом диапазоне имитированной источ-
ником типа 1C0 (внешний выход 3·10
3
с
-1
), δ, %
Основная относительная погрешность измерения
ОА, в грубом диапазоне имитированной источ-
ником типа 1C0 (внешний выход 3·10
3
с
-1
), δ, %
12,34727
0,04727
(0,38 %)
Лист № 6
Всего листов 9
Метрологические и технические характеристики
Основные метрологические и технические характеристики устройства детектирования при-
ведены в таблице 5
Таблица 5- Основные метрологические и технические характеристики
Времяизмерений для начальных значений диапазонов, с
не более 2000
2,0·10
-3
2,0·10
-3
6,66·10
4
2,00·10
7
Диапазон регистрируемых энергий гамма-излучений, МэВ
Питание устройств детектирования, В
48
Режим работы устройств детектирования
Нестабильность импульсного потока на выходе за 24 ч, %
Время установления рабочего режима, с
Наименование характеристики
Диапазон измерений (по криптону-85), Бк/м
3
Значение
1,0·10
6
– 1,0·10
13
Поддиапазон измерений, Бк/м
3
Чувствительный
поддиапазон
1,0·10
6
– 4,0·10
10
Грубый
поддиапазон
4,4·10
9
– 1,0·10
13
Чувствительность (покриптону-85), м
3
/(Бкс)3,0·10
-8
1,0·10
-10
Чувствительность измерения внешнегоизлучения
образцовых бета-источников стронций-90+иттрий-90 (ОСГИ),
отн.ед.
Переходной коэффициент от объемной активности ИРГк
внешнемуизлучению источников ОСГИ, м
3
от 0,3 до 3,0
±30
Предел допускаемой основной относительной
погрешности УДГБ-201Е при измерении внешнего
излучения источников ОСГИ, %.
Предел допускаемой основной относительной
погрешности УДГБ-201Е при измерении объемной актив-
ности газообразного радионуклида криптон-85, %.
±50
Потребляемая мощность, Вт:
без световой и звуковой сигнализации
со световой и звуковой сигнализацией
не более 10
не более 25
непрерывный
не более ±5
не более 100
от плюс 1 до плюс 50
275х185х300
317,5х390х181
24
10
до 98
IP55
Устойчивость к воздействию температуры
окружающего воздуха в пределах, ° С
Габаритные размеры, мм, не более:
БДГБ-202Е
БИ-202Е
Масса, кг, не более:
БДГБ-202Е
БИ-202Е
Устойчивость к воздействию относительной влажности
окружающего воздуха при температуре 35° С и более низ-
ких температурах без конденсации влаги, %
Степень защиты от проникновения твердых предметов и
воды по ГОСТ 14254
Наработка на trial, ч
Назначенный срок службы, лет
не менее 20000
10
Лист № 7
Всего листов 9
Знак утверждения типа
на специальной табличке наклеивается на корпус блока детектирования.
На титульных листах паспорта и руководства по эксплуатации устройства детектирова-
ния знак утверждения типа наносится типографским способом.
Комплектность средства измерений
В комплект поставки устройства детектирования входят изделия и документы, указанные
в таблицах 6, 7.
Обозначение
Наименование
Кол.
Примечание
ЕКДФ.468219.007
Блок многофункциональный
БИ-202Е
1
ЕКДФ.685661.002-05
Кабель
2
ЕКДФ.418273.008
Блок детектирования БДГБ-202Е, в
составе:
1
ЕКДФ.418249.008
Узел детекторов ПДГБ-202Е
2
ЕКДФ.307141.002
ЕКДФ.412914.068
Комплект инструмента и
принадлежностей для УДГБ-202Е
ЕКДФ.412911.073
Комплект монтажных частей для
УДГБ-202Е, УДГБ-202Е1
ЕКДФ.412913.084
Комплект запасных частей
поузловой для УДГБ-202Е
ЕКДФ.412913.093
Комплект запасных частей
поблочный для УДГБ-202Е
ЕКДФ.753766.001
Поставляетсяпо
отдельномузаказу
1 компл.
ЕКДФ.412913.146-01
1 компл.
Программное обеспечение
ЕКДФ.00090-01
Управляющая программа
УДГБ-201Е, УДГБ-202Е
1
Установлено в БИ
ЕКДФ.00122-01
Массив рабочих данных
УДГБ-202Е
1
Установлено в БИ
Таблица 6- Устройство детектирования УДГБ-202Е
Комплект принадлежностей:
Каплеотбойник
Комплект принадлежностей:
Ключ
Комплект эксплуатационной
документации согласно ведомости
ЕКДФ.412123.008 ВЭ
Комплект расходных материалов
для УДГБ-202Е
Лист № 8
Всего листов 9
Обозначение
Наименование
Кол.
Примечание
ЕКДФ.468219.007-0х
Блок многофункциональный
БИ-202Ех
1
ЕКДФ.685661.002-05
Кабель
2
ЕКДФ.418273.008
Блок детектирования БДГБ-202Е, в
составе:
1
ЕКДФ.418249.008
Узел детекторов ПДГБ-202Е
2
ЕКДФ.307141.002
ЕКДФ.412914.068
Комплект инструмента и
принадлежностей для УДГБ-202Е
ЕКДФ.412911.073-0(х-1)
Комплект монтажных частей для
УДГБ-201Ех
ЕКДФ.412913.084-0х
Комплект запасных частей
поузловой для УДГБ-202Ех
ЕКДФ.412913.093-0х
Комплект запасных частей
поблочный для УДГБ-202Ех
ЕКДФ.753766.001
Поставляетсяпо
отдельномузаказу
Комплект эксплуатационной
документации согласно ведомости
ЕКДФ.412123.008 ВЭ
1 компл.
ЕКДФ.412913.146-01
Комплект расходных материалов
для УДГБ-202Е
1 компл.
Программное обеспечение
ЕКДФ.00090-01
Управляющая программа
УДГБ-201Е, УДГБ-202Е
1
Установлено в БИ
ЕКДФ.00122-01
Массив рабочих данных
УДГБ-202Е
1
Установлено в БИ
х - Исполнение с 1 по 8
Таблица 7 Устройство детектирования УДГБ-202Ех
Комплект принадлежностей:
Каплеотбойник
Комплект принадлежностей:
Ключ
Поверка
осуществляетсявсоответствиисразделом4Руководствапоэксплуатации
ЕКДФ.412123.008 РЭ «Методика поверки», утвержденным ГЦИ СИ ФБУ «УРАЛТЕСТ» в 2008 г.
Перечень основных средств поверки указан в таблице 8.
Лист № 9
Всего листов 9
Таблица 8 – Перечень основных средств поверки
НаименованиеОбозначение стандарта, ТУ
Прибор пересчетный ПСО2-4 еМ2.801.022 ТУ
Образцовые источники бета-излучения ТУ 95.477-83
стронций-90 + иттрий-90 второго разря-
да: 1С0-215, 1С0-803, 1С0-804,
1С0-805.
Примечание
Емкость 10
5
имп.
U
вх
= (1,2 – 12) В
f
max
= 5·10
6
с
-1
Активная поверхность:
1 см.
2
Внешнее излучение:
от 3·10
3
до 3·10
5
с
-1
Сведения о методиках (методах) измерений
Методика (метод) измерений ЕОД60.007. Измерение объемной активности бета-излучающих радио-
нуклидов в инертных радиоактивных газах с помощью устройства детектирования УДГБ-202Е
ЕКДФ.412123.008 .
Нормативные и технические документы, устанавливающие требования к устройствам детек-
тирования УДГБ-202Е
1. ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия
2. ГОСТ 29075-91Системы ядерного приборостроения для атомных станций. Общие
Требования
3. ГОСТ 8.033-96 Государственная поверочная схема для средств измерений активности
радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных
источников
4. ЕКДФ.412123.007 ТУ Устройства детектирования УДГБ. Технические условия
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при осуществлении производственного контроля за соблюдением установленных законода-
тельством Российской Федерации требований промышленной безопасности к эксплуатации
опасного производственного объекта.
Изготовитель
Федеральное государственное унитарное предприятие «Приборостроительный завод»
ФГУП «ПСЗ», 456080, г. Трехгорный Челябинской области, ул. Заречная, 13,
телефакс: (35191)55372
E-mail:
Испытательный центр
ГЦИ СИ ФБУ «УРАЛТЕСТ», 620990, Свердловская область, г. Екатеринбург,
ул. Красноармейская, д. 2а, тел. (343)350-25-83,факс (343)350-40-81,
E-mail:
,
Аттестат аккредитации ФБУ «УРАЛТЕСТ» по проведению испытаний средств измерений
в целях утверждения типа № 30058-13 от 21.10.2013 г.
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«_____»________________2014 г.
М П
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 30499-05 | Устройства для измерений температуры в реакторах | FLEX-R | Фирма "GAYESCO, LLC", США | 4 года | Перейти |
| 35661-07 | Устройства для измерений углов установки колес и положения осей грузовых автотранспортных средств | Laser AM мод. AW1D, AW2D, AWF3D, AWF3-DG/MB, AWF4D, AWF5D | Фирма "JOSAM AB", Швеция | 1 год | Перейти |
| 17456-07 | Устройства для измерений и диагностирования углов установки осей и колес автомобиля | DSP500 | Фирма "Hunter Engineering Company", США | 1 год | Перейти |
| 76999-19 | Устройства для измерений углов установки колес автомобилей | Техно Вектор | ООО "Технокар", г.Тула | 1 год | Перейти |
| 18690-99 | Весовые устройства | PRW-EC | Фирма "Jungheinrich", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
