Контроллеры сбора и передачи информации АКСИ, ГРСИ 39847-08

Смотреть ГРСИ
39846-08

Номер госреестра:

39847-08

Наименование СИ:

Контроллеры сбора и передачи информации

Обозначение типа:

АКСИ

Производитель:

ООО "АКСИТЕХ", г.Москва

Межповерочный интервал:

2 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

29.07.2018

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 34346

об утверждении типа средств измерений

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры сбора и передачи информации АКСИ

Назначение средства измерений

Контроллеры сбора и передачи информации АКСИ предназначены для измерения

аналоговых выходных сигналов датчиков в виде силы постоянного тока, частотно-

импульсных, а также приёма и обработки дискретных сигналов.

Описание средства измерений

Принцип действия контроллеров основан на аналого-цифровом преобразовании из-

меряемой величины с помощью микроконтроллеров, входящих в состав контроллеров.

Контроллеры выпускаются в трех модификациях:

1) Контроллер сбора и передачи информации АКСИ-1 АЕТС.468157.001.

2) Контроллер сбора и передачи информации АКСИ-2 АЕТС.468157.002

(энергосберегающий).

3) Контроллер сбора и передачи информации АКСИ-3 АЕТС.468157.003

(бескорпусной).

Контроллеры АКСИ-1 обеспечивают:

−

одновременное измерение восьми

сигналов силы постоянного тока от датчиков,

имеющих стандартный выход

4…20 мА, по двухпроводной и трехпроводной схемам под-

ключения;

− ввод и обработку восьми дискретных сигналов (концевые выключатели, сигнали-

заторы, состояние электросилового и охранного оборудования и т.п.);

− ввод и обработку восьми частотно-импульсных сигналов (подключаемых к дис-

кретным входам контроллеров);

− подключение внешних устройств по интерфейсам RS-232 и RS-485 в формате

стандартных протоколов обмена;

− обмен информацией с ЭВМ верхнего уровня (диспетчерский пункт) при помощи

GSM– модема в

режиме передачи данных по каналам беспроводной связи стандарта GSM

900/1800.

Контроллеры «АКСИ-2», «АКСИ-3» обеспечивают:

− одновременное измерение шести сигналов силы постоянного тока с датчиков,

имеющих стандартный выход

4…20 мА, по двухпроводной и трехпроводной схемам под-

ключения;

− ввод и обработку шести дискретных сигналов (концевые выключатели, сигнализа-

торы, состояние электросилового и охранного оборудования и т.п.);

− ввод и обработку шести частотно-импульсных сигналов (подключаемых к дис-

кретным входам контроллеров);

− подключение внешних устройств по интерфейсам RS-232 и RS-485 в формате

стандартных протоколов обмена;

− обмен информацией с ЭВМ верхнего уровня (диспетчерский пункт) при помощи

GSM– модема в

режиме передачи данных по каналам беспроводной связи стандарта GSM

900/1800.

Конструктивно контроллеры «АКСИ-1» и «АКСИ-2» выполнены в пластмассовых

корпусах.

Контроллеры «АКСИ-3» выполнены в виде многослойной печатной платы.

Общий вид контроллеров АКСИ приведен на рисунке 1.

Лист № 2

Всего листов 5

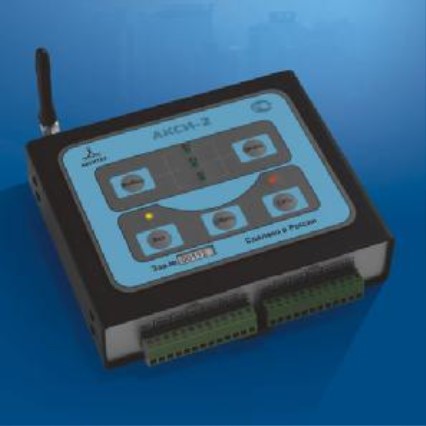

Рисунок 1 – Общий вид контроллера АКСИ (АКСИ-2)

Программное обеспечение

Идентификационные данные программного обеспечения (ПО) контроллеров АКСИ

приведены в таблице 1.

Наименова-

ние ПО

Идентификаци-

онное наимено-

вание ПО

Номер версии ПО

Алгоритм вычис-

ления цифрового

идентификатора

АКСИ-1/2/3

1.0.21

отсутствует

Таблица 1 – Идентификационные данные ПО контроллеров АКСИ

Цифровой иденти-

фикатор ПО (кон-

трольная сумма ис-

полняемого кода)

АКСИ-1/2/3-

ADUC814-21

Программное обеспечение контроллера и калибровочные коэффициенты, влияющие

на метрологические характеристики, устанавливается в энергонезависимую память контрол-

лера (микроконтроллер) в производственном цикле на заводе-изготовителе и в процессе экс-

плуатации изменению не подлежит.

В выше указанном контроллере применяется микроконвертор ADUC814ARU. Это

однокристальное устройство фирмы AnalogDevices объединяющее в себе 12-разрядный ана-

лого-цифровой преобразователь и 8 – разрядный микроконтроллер. К возможностям данного

устройства относятся:

- возможность программирования непосредственно в системе по последовательному

интерфейсу;

- возможность параллельного программирования с использованием программато-

ров.

Защита программного обеспечения от изменений обеспечивается:

- от чтения и записи через последовательный

интерфейс путем установки

режима

“SerialSafeMode” для памяти программ.

- от чтения и записи с использованием параллельного программатора:

a) путем установки режима “SecureMode” для памяти программ,

Лист № 3

Всего листов 5

б) интерфейс использования параллельного программатора не предусмотрен конст-

рукцией контроллера.

После этого становится невозможным прочитать или изменить какую-либо часть

программного обеспечения.

Метрологические характеристики контроллеров нормированы с учётом влияния на

них ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений – «A» (в

соответствии с МИ 3286-2010).

Метрологические и технические характеристики

Основные метрологические характеристики контроллеров АКСИ приведены в таб-

лице 2.

Таблица 2 - Основные метрологические характеристики контроллеров АКСИ

АКСИ-1

АКСИ-2

АКСИ-3

4-20 мА

0-10 Гц

имп

100 мс)

0,1 %/10

Модифика-

ция кон-

троллера

Сигнал

на входе

СигналПределы

на вы- допускаемой

ходе основной

приведённой

погрешности

Пределы допускаемой до-

полнительной приведён-

ной погрешности от воз-

действия температуры ок-

ружающей среды в преде-

лах рабочих условий

Число

измери-

тельных

каналов

12 бит

0,2 %

12 бит

1 имп. на 1000

имп.

(в рабочих усло-

виях примене-

ния)

Рабочие условия применения:

- температура окружающего воздуха от минус 20 до плюс 50

С;

- относительная влажность от 30 до 80 % без конденсации.

Напряжение питания – от источника постоянного тока 24 В

10 %.

Температура транспортирования от минус 50

С до плюс 50

С.

Потребляемая мощность, не более15 Вт.

Габаритные размеры, мм, не более: АКСИ-1 140х128х53;

АКСИ-2140х128х54;

АКСИ-3165х70х95.

Масса, кг, не более0,5.

Срок службы, лет, не менее10.

Знак утверждения типа

наносится на корпус контроллера методом наклейки и на титульный

лист руководства по

эксплуатации типографским способом.

Лист № 4

Всего листов 5

Комплектность средства измерений

В комплект поставки контроллеров АКСИ входят:

- контроллер (комплектация согласно карте заказа);

- руководство по эксплуатации АЕТС.468157.001 РЭ – 1 шт.;

- методика поверки АЕТС.468157.001 МП – 1 шт.;

- CD –диск с ПО (для настройки контроллера) – 1 шт. (по требованию);

Примечание – Документы АЕТС.468157.001

РЭ и

АЕТС.468157.001 МП поставля-

ются по одному экземпляру на партию до пяти штук или на каждые пять штук партии.

Поверка

осуществляется по документу АЕТС.468157.001 МП «Контроллеры сбора и передачи ин-

формации АКСИ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС»

25.12.2008 г.

Перечень основных средств поверки:

- калибратор многофункциональный МС5-R (погрешность воспроизведения сигналов

силы постоянного тока в диапазоне от 0 до 25 мА

(0,02 % показ. + 1 мкА));

- генератор сигналов произвольной формы 33250А (диапазон воспроизводимых час-

тот от 1 мкГц до 80 МГц, пределы допускаемой относительной погрешности установки час-

тоты выходного сигнала 2∙10

-6

Сведения о методиках (методах) измерений

Методы измерений изложены в документе «Контроллеры сбора и передачи инфор-

мации АКСИ. Руководство по эксплуатации. АЕТС.468157.001 РЭ».

Нормативные и технические документы, устанавливающие требования к контролле-

рам сбора и передачи информации АКСИ

ГОСТ 26.011-80

ГОСТ Р 51841-2001

Средства измерений и автоматизации. Сигналы тока и напряже-

ния электрические непрерывные входные и выходные

Программируемые контроллеры. Общие технические требова-

ния и методы испытаний.

ГОСТ Р 52931-2008

ТУ 4217-001-87568835-08

Приборы контроля и регулирования технологических процес-

сов. Общие технические условия.

Контроллеры сбора и передачи информации АКСИ. Техниче-

ские условия

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Осуществление производственного

контроля за соблюдением установленных зако-

нодательством Российской Федерации требований промышленной безопасности к эксплуа-

тации опасного производственного объекта.

Лист № 5

Всего листов 5

Изготовитель

ООО «АКСИТЕХ»

Адрес: 127254, Москва, Огородный проезд, д.5, стр.7

Тел./факс: (495) 669-05-34

Испытательный центр

Государственный центр испытаний средств измерений

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт

метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)

Аттестат аккредитации № 30004-08.

Адрес: Москва, 119361, ул. Озерная, д. 46

Тел. (495) 437-55-77, (495) 430-57-25

Факс (495) 437-56-66, (495) 430-57-25

E-mail:

201-vm@vniims.ru

Заместитель Руководителя

Федерального агентства по

техническому регулированию и метрологии________________ Ф.В. Булыгин

М.п. «_____» ____________ 2013 г.
