Системы измерений количества жидкости и газа R-AT-MM, ГРСИ 39821-13
Номер госреестра:
39821-13
Наименование СИ:
Системы измерений количества жидкости и газа
Обозначение типа:
R-AT-MM
Производитель:
ЗАО "Аргоси", г.Москва
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.07.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству№ 51367
об утверждении типа средства измерений
Лист № 1
Всего листов 5
Системы измерений количества жидкости и газа R-AT-MM
Назначение средства измерений
Системы измерений количества жидкости и газа R-AT-MM (далее – системы)
предназначены для измерений массы нефти, воды и объема газа, полученных в результате
сепарации продукции нефтяных скважин, а также для индикации, архивирования и передачи
результатов измерений и
аварийных сигналов
на диспетчерский пункт нефтяного промысла
(далее – ДП).
Описание средства измерений
Принцип действия систем основан измерениях массы жидкости и газа, предварительно
разделенных сепаратором, и объёмной доли воды в жидкости.
Газожидкостный поток, поступающий из скважины, при помощи сепаратора
разделяется на газ и жидкость. Количественные характеристики (масса жидкости и газа,
объемная доля воды в жидкости) компонентов потока измеряются счетчиками-расходомерами
массовыми, установленными на газовой и жидкостной линиях сепаратора, и влагомером
сырой нефти ВСН-АТ (Госреестр № 42678-09) или влагомером сырой нефти ВСН-2(блок
обработки без клавиатуры и индикации) (Госреестр № 24604-12) установленным на
жидкостной линии. Влагомеры сырой нефти предназначены для измерений объемной доли
воды в нефти после сепарации газа. Принцип их действия основан на измерении комплексного
электрического сопротивления первичного преобразователя влагомера и резонансной частоты
электрических колебаний, создаваемых высокочастотным генератором в зависимости от
объемной доли воды в водно-нефтяной смеси. Результаты измерений передаются в контроллер
измерительный R-AT-MM (Госреестр № 43692-10) или АТ-8000 (Госреестр № 42676-09).
Контроллер размещается в отдельном шкафу, он обеспечивает управление процессом
измерений, обработку измерительной информации, получаемой от средств измерений,
входящих в состав системы, формирование отчетов измерений, архивирование и передачу на
ДП результатов измерений и аварийных сигналов.
Системы выпускаются следующих модификаций: R-AT-MM/PD и R-AT-MM/D
Модификация R-AT-MM/D влагомера в своем составе не имеет. Измерения массы и
массового расхода нефти в этой модификации систем происходит косвенным методом исходя из
лабораторных данных, полученных при исследовании пробы сырой нефти, введенных в
память измерительного контроллера.
Связь первичных преобразователей с контроллером в измерительных каналах
осуществляется по цифровому интерфейсу.
Канал измерений объёма и объемного расхода газа состоит из одного или нескольких
расходомеров-счетчиков массовых газа, установленных на газовую линию, сепаратора, и
контроллера. Результаты измерений массы газа передаются в контроллер, где вычисляются
объем и объёмный расход газа, приведенного к стандартным условиям (20°С, 101325 Па),
используя лабораторные данные о плотности газа, приведённого к стандартным условиям.
Канал измерений массы и массового расхода жидкости состоит из одного или
нескольких расходомеров-счетчиков массовых жидкости, влагомера (модель R-AT-MM/PD) и
контроллера. Результаты измерений массы и плотности жидкости и объемной доли воды в
жидкости передаются в контроллер, где по алгоритму, вычисляются масса и массовый расход
нефти.
В зависимости от измеряемого расхода, в состав системы могут входить один или
несколько расходомеров - счетчиков массовых жидкости и газа следующих моделей:
- счетчики-расходомеры массовые Micro Motion серий F; CMF (Госреестр № 45115-10);
Лист № 2
Всего листов 5
- расходомеры массовые Promass (Госреестр № 15201-11);
- счетчики-расходомеры массовые кориолисовые ROTOMASS, модификации RCCS,
RCCT, RCCF (Госреестр № 27054-09).
.

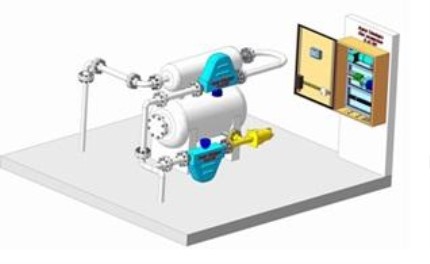

1 – расходомер газовой линии
2 – расходомер жидкостной линии
3 – влагомер
4 – контроллер
Программное обеспечение
ОбработкасигналовконтроллеромизмерительнымR-AT-MMиАТ-8000
выполняется с помощью программного обеспечения (ПО) «Система измерений количества
жидкости и газа R-AT-MM». (ПО) преобразователей встроенное не перезагружаемое,
используется для расчета количества (массы) сырой нефти, сырой обезвоженной нефти и
количества (объема) свободного нефтяного газа, а также сохранения, отображения и
обеспечения доступа к полученным (входным) и рассчитанным данным.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Наименование ПО
Идентификационно
е наименование ПО
Цифровой
Номер идентификатор
версииПО
ПО(контрольная
сумма)
Алгоритм
вычисления
цифрового
идентификато
ра ПО
Система измерений количестваDebitCalc
жидкости и газа R-AT-MM
V0.1 3a0442256a3abМD5
e0f64a7c4e9271
60bd3
Нормирование метрологических характеристик системы проведено с учетом того, что
программное обеспечение является неотъемлемой частью системы.
УровеньзащитыПОотнепреднамеренныхипреднамеренныхизменений
соответствует уровню С в соответствии с МИ 3286-2010.
1
4
23
Функциональная схема системы
Лист № 3
Всего листов 5
Метрологические и технические характеристики
от 5 до 1000000
±
5
от 4 до 10000
±
6
±
15
±
30
от 0 до 95
от минус 40 до плюс 60
150
220
+22
-22
50
±
1
Значение параметра
Наименование параметра
Диапазон измерений канала объемного расхода
газа (приведенного к стандартным условиям),
м³/сут
Пределы допускаемой относительной
погрешности канала измерений объема и
объёмного расхода газа (приведенного к
стандартным условиям), %
Диапазон измерений канала массового расхода
жидкости, т/сут
±
2,5
Пределы допускаемой относительной
погрешности при измерениях массы и массового
расхода жидкости, %
Пределы допускаемой относительной
погрешности канала измерений массы и массового
расхода нефти в диапазоне объемной доли воды в
жидкости (0 – 70) %, %
Пределы допускаемой относительной
погрешности канала измерений массы нефти в
диапазоне объемной доли воды в жидкости (70-95)
%, %
Пределы допускаемой относительной
погрешности канала измерений массы нефти в
диапазоне объемной доли воды в жидкости (95 -
98) %, %
Избыточное рабочее давление, не более, МПа
16
Диапазон температур,
о
С
Кинематическая вязкость сырой нефти, м
2
/с
Диапазон плотности сырой нефти, кг/м
3
Объемная доля воды в сырой нефти, %, не более
от 5 до120
от 1·10
-6
до 150·10
-6
от 600 до 1300
98
Механические примеси, мг/л, не более
2500
Условия эксплуатации:
Диапазон относительной влажности окружающей среды, %
Диапазон температур окружающего воздуха,
o
C
Потребляемая мощность, Вт, не более
Напряжение электропитания от сети, В
Частота напряжения электропитания, Гц
Габаритные размеры, мм, не более,
(ширина, длина, высота)
Масса, кг, не более
Средняя наработка на отказ, ч
Срок службы, лет
700; 1500; 800
250
80000
10
Лист № 4
Всего листов 5
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный руководства
по эксплуатации и на все СИ, входящие в систему, в соответствии с их технической
документацией.
Комплектность средства измерений
1 Система измерений жидкости и газа R-AT-MM.................................................1 шт. 2
Руководство по эксплуатации 4.22200-100-2007 РЭ ......................................1 компл. 3
Методика поверки МП 2550-0213-2013.............................................................1 экз.
Поверка
осуществляется по документу МП 2550-0213-2013 «Системы измерений жидкости и газа R-
AT-MM. Методика поверки», утверждённому руководителем
ГЦИ
СИ ФГУП «ВНИИМ им.
Д.И. Менделеева» 19.02.2013 г.
Сведения о методиках (методах) измерений
Методика измерений описана в документах «Методика измерений объёма свободного
попутного газа в продукции нефтяных скважин, с использованием систем измерений
количества жидкости и газа R-AT-MM» ФР.1.29.2010.07946 и «Методика измерений массы
нефти сырой обезвоженной, в продукции нефтяных скважин, с использованием систем
измерений количества жидкости и газа R-AT-MM» ФР.1.29.2010.07945
Нормативные и технические документы, устанавливающие требования к системам
измерений количества жидкости и газа R-AT-MM
1 ГОСТ Р 8.615-2005. ГСИ. Измерения количества извлекаемой из недр нефти и
нефтяного газа. Общие метрологические и технические требования.
2 ГОСТ 8.510-2002. ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкости.
3 Система измерений количества жидкости и газа R-AT-MM. Технические условия ТУ
4220-003-97304994-2007
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение государственных учетных операций.
Изготовитель
ЗАО «Аргоси»
Адрес: 115054, Москва, Стремянный пер., д. 38.
тел. (495) 544-11-35, факс 544-11-36
Лист № 5
Всего листов 5
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01,
факс (812) 713-01-14, e-mail:
,
аттестат аккредитации № 30001-10.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п«____»__________2013 г.
