Номер госреестра:
39722-08
Наименование СИ:
Анализаторы пыли
Обозначение типа:
ДАСТ мод. ДАСТ, ДАСТ-1
Производитель:
ООО "Мониторинг", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.03.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 34171
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы пыли «ДАСТ» модификации «ДАСТ», «ДАСТ-1»
Назначение средства измерений
Анализаторы пыли «ДАСТ» предназначены для измерения массовой концентрации
аэрозольных частиц (пыли) различного происхождения и химического состава при контроле
превышения предельно-допустимых концентраций в воздухе рабочей зоны и атмосферном
воздухе, при технологическом контроле чистоты воздуха, при контроле респирабельных
(фиброгенных) аэрозольных фракций.
Описание средства измерений
Принцип действия анализаторов пыли «ДАСТ» - радиоизотопный, основан на
поглощении пылевым осадком бета – частиц, испускаемых закрытым источником мягкого бета
– излучения с изотопом Pm
147
типа БИП-10 активностью до 1,2х10
9
Бк. Пыль осаждается на
фильтр аналитический марки АФА-ДП-3 (мод. «ДАСТ» и «ДАСТ-1») при однократных
измерениях, либо на фильтровальную ленту типа НЭЛ-3-25 при многократных измерениях
(мод. «ДАСТ») путем прокачки пробы. Выбор времени отбора пробы производится в
зависимости от уровня массовой концентрации пыли в контролируемом воздухе, путем выбора
режима отбора пробы. Для модели «ДАСТ» возможна установка времени отбора пробы 50, 30 и
3 мин, в режимах 1, 2 и 3 соответственно и 30, 6, 3 и 1 мин в режимах 1, 2, 3 и 4 для модели
«ДАСТ-1».
Результат измерений выводится на жидкокристаллический индикатор прибора в виде
значений массовой концентрации пыли в мг/м
3
.
Контроль респирабельных (фиброгенных) аэрозольных фракций осуществляется при
помощи циклона, входящего в комплект поставки (мод. «ДАСТ») или при дополнительной
установке в линию пробоотбора импактора, предназначенного для инерционного осаждения
аэрозольных частиц (мод. «ДАСТ-1»).
Конструктивноприборсостоитизаналитическогоблокасовстроенными
аккумуляторами (мод. «ДАСТ-1») или из аналитического блока и блока пробоподготовки,
включающего зонд пробоотборный, циклон, нагреваемый воздуховод (мод. «ДАСТ») (рисунок
1).

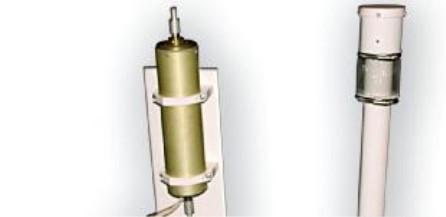

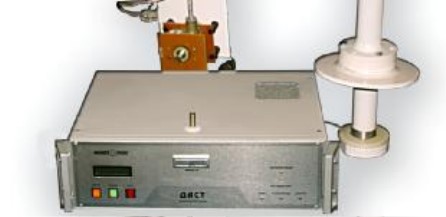

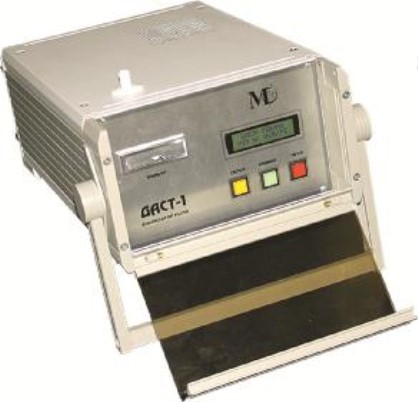

Рисунок 1 - Внешний вид анализаторов пыли «ДАСТ» моделей «ДАСТ» (слева), «ДАСТ-1»
(справа)
Лист № 2
Всего листов 5
Контрольные пластины, входящие в комплект прибора, представляют собой лавсановые
пленки с известной удельной поверхностью в металлической оправе и предназначены для
проверки работоспособности анализатора.
Наименование
программного
обеспечения
Идентифика-
ционное
наименование
программного
обеспечения
2.0
00100239
3.0
00107946
Программное обеспечение
Приборфункционируетподуправлениемвстроенногоспециализированного
программного обеспечения, которое является неотъемлемой частью прибора. Программное
обеспечение осуществляет все расчеты, связанные с обработкой сигналов первичных
преобразователей, выполняет задачи самотестирования и осуществляет диалог с внешними
устройствами.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных
изменений, соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1.
Номер версии
(идентификацион-
ный номер)
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольная сумма
исполняемого кода)
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
мод. «ДАСТ»
DUSTNDUSTN.HEX
двухбайтная
побайтовая сумма
мод. «ДАСТ-1»
MDUSTMDUST.HEX
двухбайтная
побайтовая сумма
Влияниевстроенногопрограммногообеспеченияучтенопринормировании
метрологических характеристик.
Метрологические и технические характеристики
1. Диапазон измерений массовой концентрации пыли, мг/м
3
мод. «ДАСТ»от 0 до 30,
мод. «ДАСТ-1»от 0 до 100;
2. Пределы допускаемой погрешности для каждого поддиапазона приведены в таблице 2 (мод.
«ДАСТ»):
Таблица 2
Диапазоны измерений, мг/м
3
Пределы допускаемой погрешности, %
Режим
ОтносительнойПриведенной
10-0,01-
±
20
0,01-0,20
±
20-
20-0,05-
±
20
0,05-2,00
±
20-
30-0,50-
±
20
0,50-30,00
±
20-
Лист № 3
Всего листов 5
3. Пределы допускаемой погрешности для каждого поддиапазона приведены в таблице 3 (мод.
«ДАСТ-1»):
Таблица 3
РежимПоддиапазон измерений, мг/м
3
Пределы допускаемой погрешности, %
1 0-0,10
0,10-1,0
2 0-0,50
0,50-5,0
3 0-5,0
5,0-30,00
4 0-15,0
15,0-100,0
Относительной
-
±
20
-
±
20
-
±
20
-
±
20
Приведенной
±
20
-
±
20
-
±
20
-
±
20
-
4. Объемный расход отбираемой пробы, дм
3
/мин:16-20;
5. Пределы допускаемой относительной погрешности анализатора по объему отбираемой
пробы, %±5.
6. Электрическое питание:
·
от сети переменного тока: напряжение 220 (+ 22; -33) В, частота (50
±
1) Гц;
·
от аккумуляторной батареи: напряжение 12 В (мод. «ДАСТ-1»);
7. Потребляемая мощность, В·А50;
8. Габаритные размеры аналитического блока (ДхШхВ), мм
мод. «ДАСТ»
500х360х160,
мод. «ДАСТ-1»
400х310х170;
9.Масса, кг
мод. «ДАСТ» (аналитический блок)11,
мод. «ДАСТ-1» 8;
10. Условия эксплуатации:
·
диапазон температуры окружающей средыот +5 до + 35
0
С;
·
диапазон относительной влажностиот 20 до 80 % при + 25
0
С;
·
диапазон атмосферного давленияот 84 до 106,7 кПа.
11.Параметры анализируемой среды (мод. «ДАСТ»):
·
диапазон температурыот -35 до + 35
0
С;
·
диапазон относительной влажностиот 15 до 98 % при + 25
0
С;
При температуре окружающей среды менее 0
0
С анализаторы должны использоваться
только с подогреваемой линией пробоотбора, входящей в комплект поставки.
12. Средняя наработка на отказ, ч4000;
13. Средний срок службы, лет10.
Знак утверждения типа
наносится на лицевую панель прибора и титульный лист Руководства по эксплуатации
методом компьютерной графики.
Комплектность средства измерений
Комплектность поставки анализатора пыли «ДАСТ» приведена в таблице 4
Лист № 4
Всего листов 5
Таблица 4.
Комплектность поставки анализатора пыли «ДАСТ-1» приведена в таблице 5
Таблица 5
Количество,
№Наименование
п/п
1Анализатор пыли «ДАСТ-1»
1 шт.
1 экз.
2Руководство по эксплуатации с
приложением А «Методика поверки»
3Контрольные пластины
1 шт.
4Импактор*
1 шт.
1 шт.
5Пробоотборный зонд с методикой
измерений*
6Комплект ЗИП
1 шт.
*) по дополнительному заказу
Поверка
осуществляется по документу МП 242-0736-2008 «Анализаторы пыли «ДАСТ». Методика
поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» «14» августа 2008 г.
Основные средства поверки: рабочие эталоны единицы массовой концентрации частиц в
аэродисперсных средах в соответствии с ГОСТ Р 8.606-2012 «ГСИ. Государственная
поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и
порошкообразных материалов»; относительная погрешность не более ± 10 %.
Сведения о методиках (методах) измерений
Метод измерений описан в документах «Анализаторы пыли «ДАСТ». Руководство по
эксплуатации» и «Анализаторы пыли «ДАСТ-1». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к
анализаторам
пыли «ДАСТ»
1. ГОСТ Р 8.606-2012 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей,
взвесей и порошкообразных материалов»;
2. Технические условия ШДЕК.416143.001ТУ, ШДЕК.416143.002ТУ.
№Наименование
п/п
1Аналитический блок «ДАСТ»
Количество,
шт.
1
2Зонд пробоотборный
3Циклон
4Воздуховод нагреваемый
1
1
1
1
5Руководство по эксплуатации с
приложением А «Методика поверки»
6Контрольные пластины
1 шт.
7Комплект ЗИП
1
Лист № 5
Всего листов 5
регулирования
Рекомендации по областям применения в сфере государственного
обеспечения единства измерений
- при осуществлении деятельности в области охраны окружающей среды;
- при выполнении работ по обеспечению безопасных условий и охраны труда.
Изготовитель
ООО «МОНИТОРИНГ»
196247, Россия, г. Санкт – Петербург, проспект Новоизмайловский, д. 67, корп. 2, пом. 5Н, лит. А
Факс: (812) 327-97-76, тел. (812) 251-56-72
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»,
Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел: (812) 251-76-01,
факс: (812) 713-01-14, e-mail:
,
,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
________________ Ф.В. Булыгин
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологии
«____» ____________ 2014 г.
М.п.
