Измерители скорости движения транспортных средств лазерные с фотофиксацией АМАТА, ГРСИ 39683-08
Номер госреестра:
39683-08
Наименование СИ:
Измерители скорости движения транспортных средств лазерные с фотофиксацией
Обозначение типа:
АМАТА
Производитель:
ЗАО "НПП Техноимпорт", г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.01.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 34132
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители скорости движения транспортных средств лазерные
с фотофиксацией АМАТА
Назначение средства измерений
Измерители скорости движения транспортных средств лазерные с фотофиксацией
АМАТА (далее - измеритель) предназначены для измерений скорости движения транспорт-
ных средств (далее – ТС).
Описание средства измерений
Измеритель имеет два соосных оптических канала: передающий и приемный. Пере-
дающий канал служит для формирования в пространстве узконаправленного луча от лазер-
ного диода инфракрасного диапазона; приемный канал собирает отраженное от контроли-
руемых объектов излучение и фокусирует на фоточувствительной площадке фотодиода. Оба
канала имеют также фоточувствительные матрицы, создающие изображение наблюдаемых
объектов для видоискателя, с возможностью фото- и видеозаписи.
В режиме измерения измеритель с заданным интервалом излучает короткие лазерные
импульсы, которые, отражаясь от контролируемого объекта в сторону измерителя, преобра-
зуются приемным фотодиодом в электрические импульсы.
Измерительная схема фиксирует временной интервал между излученным и отражен-
ным импульсами и определяет текущую дальность S(t) до объекта (где t - текущее время).
Скорость ТС вычисляется при этом как приращение дальности между двумя последователь-
ными измерениями с интервалом времени Т(S(t)–S(t+T)), деленное на время T.
Результат измерения индицируется на дисплее в строке служебной информации. При
превышении результата измерения установленного порога (величины ограничения скорости
на данном участке) измеритель выдает звуковой сигнал и записывает в энергонезависимую
память текущий кадр изображения. Кадр имеет электронную метку, указывающую направ-
ление лазерного луча при измерении. Вместе с кадром сохраняются: измеренная скорость ТС
и расстояние до него, величина ограничения скорости на данном участке дороги, текущая
дата и время, название улицы, фамилия и инициалы инспектора.
Конструктивно измеритель выполнен в пластмассовом корпусе из ударопрочного пла-
стика в виде моноблока (ГОСТ 14254-96 IP53) с откидывающимся на 90
°
TFT дисплеем с
диагональю 5,7 дюйма со стандартным VGA разрешением (640х480).
Для удобства наведения на цель, а также для выполнения автоматических измерений в
фиксированном положении в комплект измерителя включен стандартный штатив для опти-
ческих приборов с поворотной головкой.
Внешний вид измерителя с указанием места пломбирования от несанкционированного
доступа приведены на рисунках 1 и 2
Лист № 2
Всего листов 5

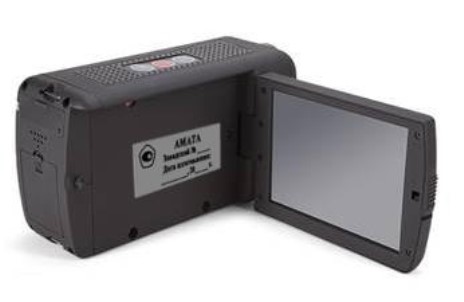

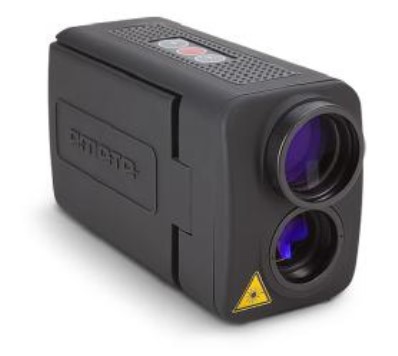

Рисунок 1 - Внешний вид измерителя «АМАТА»
Рисунок 2 – Комплект измерителя «АМАТА»
1
4
2
1-кнопки управления; 2-объектив приемного канала; 3-объектив канала излучения; 4-
место пломбирования; 5-дисплей
35
6
5
4
1- измеритель «АМАТА»;
2- аккумуляторный блок;
3- сетевой адаптер;
4- кабель бортовой сети;
5- кейс с укладкой АМАТА;
6- бленда противосолнечная;
7- зарядное устройство;
8- пульт дистанционного управле-
ния;
9- карандаш чистящий (для оптики)
98
7
1
23
Лист № 3
Всего листов 5
Программное обеспечение
Программное обеспечение (далее - ПО) измерителей является встроенным и хранится
на специальной микросхеме памяти платы управления. Плата управления размещена внутри
корпуса, защищенного от несанкционированной разборки пломбой. ПО защищено от повре-
ждений, случайной или преднамеренной модификации методом расчета контрольной суммы
CRC, который выполняется каждый раз при включении прибора в процедуре встроенного
теста.
Результаты измерений хранятся на встроенной несъемной флеш-карте.
Доступ к данным результатов измерений ограничен паролями пользователя и админи-
стратора прибора: пользователю разрешены только просмотр и копирование файлов, адми-
нистратору разрешается также удаление файлов. Изменение результатов измерений при этом
невозможно.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование
ПО
Идентификацион-
ное наименование
ПО
Номер версии
(идентифика-
ционный но-
мер) ПО
Цифровой иден-
тификатор ПО
(контрольная
сумма испол-
няемого кода)
Алгоритм вы-
числения циф-
рового иденти-
фикатора ПО
AMATAAMATA06.25.03.24 0x1b638d9f1006Md5
718d48387aa607
1279b8
Защита ПО от непреднамеренных и преднамеренных изменений соответствуют
уровню «А» по МИ 3286-2010.
минус 30 - + 40
98
от 40 до 106,7
Метрологические и технические характеристики
Метрологические и технические характеристики измерителей приведены в таблице 2.
Таблица 2
Наименование параметраЗначение параметра
от 1,5 до 350
± 2,5
± 1
1
от 15 до 300
± 1
от 0,29 до 0,31
Диапазон измерения скорости движения транспортного средства, км/ч
Пределы допускаемой относительной погрешности измерения скоро-
сти, %
- в диапазоне от 1,5 до 49 км/ч
- свыше 50 до 350 км/ч
Дискретность установки порогового значения скорости, км/ч
Диапазон дальности до ТС, обеспечивающий измерение скорости с
фотофиксацией, м
Пределы допускаемой абсолютной погрешности измерения дальности
при доверительной вероятности не менее 0.95, м
Период измерения скорости, с
Рабочие условия эксплуатации:
- диапазон температур окружающего воздуха,
°
С
- относительная влажность при 25
±
2
°
С, %, не более
- атмосферное давление, кПа
Габаритные размеры измерителя в собранном рабочем состоянии,
(длина×ширина×высота), мм, , не более
Масса измерителя с аккумуляторным блоком, не более, кг
120х230х95
1,5
Лист № 4
Всего листов 5
Наименование параметра
Значение параметра
от 10,8 до 15
12 ± 2
6
Электропитание измерителей:
- источник постоянного тока, В
- бортовая сеть автомобиля, В
Потребляемая мощность при работе от аккумуляторных батарей, не
более, Вт
Время непрерывной работы:
- при питании от аккумуляторного блока (зарядка полная), не менее, ч
Средняя наработка на отказ, не менее, ч
4
20 000
Знак утверждения типа
наносится методом гравировки на маркировочный ярлык, расположенный на боковой панели
корпуса, и типографским способом на титульные листы руководства по эксплуатации
СК79900.00.00.000 РЭ и формуляра СК79900.00.00.000 ФО
.
Комплектность средства измерений
Комплект поставки измерителей приведен в таблице 3
Таблица 3
НаименованиеОбозначениеКол-во, шт.
1 Измеритель скорости движения транспортных
средств лазерный с фотофиксацией АМАТА
2 Блок аккумуляторов
3 Кабель бортовой сети
4 CD-диск с программным обеспечением (ПО)
5 Пульт дистанционного управления (ПДУ)
6 Муфта для штатива
7 Кейс с укладкой АМАТА*
8 Кронштейн для установки в салон автомобиля**
9 USB- кабель связи с ПК
10 Сетевой адаптер
СК.79900.00.00.000 1
СК.79900.04.00.000 2
СК.79900.08.00.000 1
1
СК.79900.06.00.000 1
СК.79900.00.00.032 1
Explorer-2717 1
СК.79900.09.00.000 1
1
AC/DC (до 30Вт) ES18E12-1
PIJ PBFMW
СК.79900.07.00.0001
Continent LSC-21
ADA Light S (FS20/M3)1
Velbon PHD-41QSP1
СК.79900.00.00.000 ФО1
СК.79900.00.00.000 РЭ1
СК.79900.00.00.000 МП1
11 Зарядное устройство
12 Карандаш для чистки оптики*
13 Штатив*
14 Штативная головка*
15 Формуляр
16 Руководство по эксплуатации
17 Методика поверки
*-Могут быть заменены на аналогичные.
**- По отдельному заказу
Поверка
осуществляется в соответствии с документом СК.79900.00.00.000 МП «Измеритель скорости
движения транспортных средств лазерный с фотофиксацией АМАТА. Методика поверки»,
утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» 17 ноября 2008 г.
Основные средства поверки:
- рулетка измерительная металлическая по ГОСТ 7502-89 (цена деления 1мм);
- частотомер электронно-счетный Agilent 53181A (диапазон частот от 0 до 225 МГц,
измерение периода следования импульсов с относительной погрешностью не хуже 1,5*10
-7
,
рег. № 36494-07 в Гос. реестре СИ)
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
Измеритель скорости движения транспортных средств лазерный с фотофиксацией
АМАТА, Руководство по эксплуатации СК79900.00.00.000 РЭ.
Нормативные и технические документы, устанавливающие требования к измерителям
скорости движения транспортных средств лазерным с фотофиксацией «АМАТА»
Измеритель скорости движения транспортных средств лазерный с фотофиксацией
АМАТА, Технические условия СК.79900.00.00.000ТУ
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Феде-
рации обязательным требованиям.
Изготовитель
Закрытое акционерное общество «НПП Техноимпорт» (ЗАО «НПП Техноимпорт»)
Юридический адрес: 105203, Россия, г. Москва, ул. Первомайская, д. 126
Почтовый адрес: 105203, Россия, г. Москва, ул. Первомайская, д. 126
Тел. (495) 231-3040, факс (495) 465-9034
E-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт физико-технических и радиотехнических измерений» (ФГУП
«ВНИИФТРИ»).
Юридический trial: 141570, Московская область, Солнечногорский р-н, гор. поселе-
ние Менделеево
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево
Тел., факс: +7 (495) 526-63-02 E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств из-
мерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального агентства
по техническому регулированию
и метрологииФ.В. Булыгин
М.п.«____» ___________ 2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 27965-04 | Измерители уровня | SPM200 | Фирма "K-Tek Corporation", США | 2 года | Перейти |
| 64944-16 | Комплексы программно-аппаратные фото-видеофиксации нарушений правил дорожного движения | Фотофиниш-01 | ООО "Безопасность информационных систем", г.Воронеж | 2 года | Перейти |
| 21054-01 | Измерители температуры | ИТ 2 | ЦКБ ГМП Роскомгидромета, г.Обнинск | 1 год | Перейти |
| 41031-09 | Измерители уровня осадка ультразвуковые | CUM750 | Фирма "Endress+Hauser Conducta GmbH + Co. KG", Германия | 4 года | Перейти |
| 24969-08 | Измерители иммитанса цифровые | E7-22 | Фирма "CHY FIREMATE CO., Ltd.", Тайвань | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
