Преобразователи давления измерительные ECO-1, MH-1, MH-2, C-10, A-10, M-10, M-11, OC-1, OT-1, ГРСИ 39674-08
Номер госреестра:
39674-08
Наименование СИ:
Преобразователи давления измерительные
Обозначение типа:
ECO-1, MH-1, MH-2, C-10, A-10, M-10, M-11, OC-1, OT-1
Производитель:
Фирма "WIKA Alexander Wiegand GmbH & Co. KG", Германия
Межповерочный интервал:
1 год - для класса точности 0,5; 2 года - для остальных
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.07.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «02» октября 2020 г. № 1646
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные ЕСО-1, МН-1, МН-2, С-10, А-10, М-10,
М-11, ОС-1, ОТ-1
Назначение средства измерений
Преобразователи давления измерительные ЕСО-1, МН-1, МН-2, С-10, А-10, М-10, М-
11, ОС-1, ОТ-1 (далее по тексту - преобразователи) предназначены для измерений и
непрерывных преобразований избыточного и абсолютного давления газообразных и жидких
сред в нормированный аналоговый выходной сигнал постоянного тока или напряжения.
Описание средства измерений
Принцип действия преобразователей давления измерительных ЕСО-1, МН-1, МН-2, С-
10, А-10, М-10, М-11, ОС-1, ОТ-1 основан на упругой деформации чувствительного элемента.
Измеряемое давление вызывает прогиб мембраны преобразователя, что приводит к изменению
электрического сопротивления тензорезистивного или пьезорезистивного чувствительного
элемента, находящегося в контакте с мембраной. Электронный модуль усиливает и преобразует
изменение сопротивления чувствительного элемента в унифицированный аналоговый выходной
сигнал.
Преобразователи давления состоят из чувствительного элемента и электронного
модуля, помещенных в цилиндрический корпус с резьбовым штуцером. В преобразователях с
диапазоном измерений до 1 МПа применяются пьезорезистивные чувствительные элементы, в
преобразователях с верхним пределом измерений выше 1 МПа - тензорезистивные.
Преобразователи ЕСО-1 предназначены для использования в средствах управления и
автоматизации машин и механизмов, а также в системах охлаждения, отопления и
кондиционирования. Корпус и части, контактирующие с измеряемой средой, выполнены из
нержавеющей стали.
Преобразователи МН-1 и МН-2 обладают высокой защитой от вибрации, пульсации и
пиковых перегрузок давления, а также низкой чувствительностью к тепловым перегрузкам, что
делает их наиболее подходящими для применения в области мобильной гидравлики.
Герметично заваренный тензорезистивный датчик, изготовленный из нержавеющей стали,
помещен в корпус из нержавеющей стали (преобразователь МН-1) или высокопрочного
пластика (преобразователь МН-2).
Компактные преобразователи давления С-10 сконструированы для измерений в
пространственно ограниченных местах, где возможны сильные вибрации, пульсации и
электромагнитные наводки. Проводные выводы преобразователя снабжены защитой от
перекручивания.
Преобразователь А-10 предназначен для измерений абсолютного давления, а также
положительного и отрицательного избыточного давления, что обеспечивает широкую область
его применения.
Отличительной особенностью преобразователей М-10 и М-11 является их миниатюрное
исполнение.Цельносваренныйтензорезистивныйчувствительныйэлементисключает
необходимость применения дополнительных уплотнительных устройств. Преобразователь М-11
содержит разделительную мембрану, что позволяет применять его при измерениях давления в
сильно загрязненных или вязких средах.
2
МН-1МН-2М-10М-11ОС-1

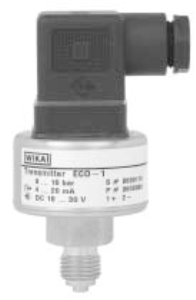

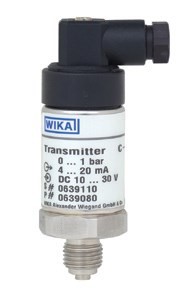

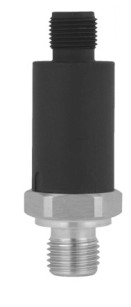

Рисунок 1 - Внешний вид преобразователей
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Метрологические и технические характеристики преобразователей приведены в таблицах 1 – 4.
от - 0,1 до 60
от 0,1 до 2,5
Таблица 1 – Метрологические характеристики преобразователей ЕСО-1, МН-1, МН-2, С-10, А-10
ЕСО-1
Значение характеристики
МН-1МН-2С-10
А-10
Наименование
характеристики
Верхние пределы
измерений (ВПИ), МПа
1)
:
- избыточного давления
- абсолютного давления
от 0,1 до 100
от 0,1 до 1,6
от 6 до 60 от 2,5 до 60 от 0,025 до 100
--от 0,025 до 1,6
ЕСО-1ОТ-1А-10С-10
Преобразователи ОС-1 с встроенным керамическим датчиком подходят для измерения
давления различных сред. Корпус прибора и части, контактирующие с измеряемой средой,
изготавливаются из латуни или стали.
Корпус преобразователя ОТ-1 изготовлен из высокопрочного пластика. Внутри корпуса
- металлическая основа, обеспечивающая защиту от электромагнитных излучений.
Преобразователи имеют различные варианты выходных сигналов и возможность
быстрого присоединения к системе, в которой требуется измерение давления.
УстановкапреобразователейМН-1,МН-2,М-10,М-11,ОТ-1нетребует
дополнительных уплотнительных устройств.
3
НаименованиеЗначение характеристики
характеристикиЕСО-1МН-1МН-2С-10А-10
Пределы допускаемой
основной приведенной±1,0±1,0±1,0±1,0±0,5; ±0,6;
(к диапазону измерений) ±1,0
погрешности, %
Выходные сигналы, мАот 4 до 20от 4 до 20от 4 до 20от 0 до 20;от 4 до 20
от 4 до 20
Вот 0 до 10;от 1 до 5от 0 до 10;от 0 до 10;от 0 до 10;
от 1 до 5; от 1 до 5; от 0 до 5 от 0 до 5;
от 1 до 6от 0,5 доот 1 до 5;
4,5 от 0,5 до 4,5
Пределы допускаемой
дополнительной приве-
денной (к диапазону
измерений) погрешности,
вызванной отклонением
температуры±0,3±0,2±0,15±0,2±0,2
окружающего воздуха от
нормальных условий
(от +21 до +25 °С),
%/10 °С
Диапазоны температурыот -40 доот -40 доот -40 доот -30 до +100 от -30 до +100
измеряемой среды, °С +100 +125 +125
Диапазоны температуры от -30 до +80от -30 доот -40 доот -30 до +85от -20 до +80
окружающего воздуха, °С +85 +100 от 0 до +80
от -40 до
+85
Примечание:
1) В соответствии с заказом допускается изготовление преобразователей в других единицах
измерений давления, допущенных к применению в РФ
IP65; IP67
IP65; IP67
Таблица 2 – Основные технические характеристики преобразователей ЕСО-1, МН-1, МН-2, С-10,
А-10
Наименование
характеристики
Напряжение питания, В
ЕСО-1
от 10 до 30;
от 14 до 30
Значение характеристики
МН-1МН-2С-10
от 10 доот 10 до 36;от 10 до 30;
30от 14 до 36; от 14 до 30
5
0,15
0,20,070,1
А-10
от 8 до 30;
от 14 до 30;
от 8 до 36;
от 14 до 36
0,08
80
48
42
126 79 86
38 - -
24 20 27
77
48
29
IP65;IP67;IP65; IP67
IP67; IP69К
IP69К
Масса, кг, не более
Габаритные размеры, мм,
не более
высота
ширина
диаметр
Степени защиты от
проникновения твердых
предметов и воды по
ГОСТ 14254-2015
Срок службы, лет, не
менее
10
101010
10
4
Таблица 3 – Метрологические характеристики преобразователей М-10, М-11, ОС-1, ОТ-1
НаименованиеЗначение характеристики
характеристикиМ-10М-11ОС-1ОТ-1
Верхние пределы
измерений (ВПИ), МПа
1)
:
- избыточного давленияот 1,6 до 100от 2,5 до 60от 0,2 до 10от 0,6 до 6
- абсолютного давления - - - -
Пределы допускаемой
основной приведенной (к
диапазону измерений)±0,5±0,5±1,0±1,0; ±2,0
погрешности, %
Выходные сигналы, мА от 4 до 20 от 4 до 20 от 4 до 20 от 4 до 20
В от 0,1 до 10; от 0,1 до 10; от 0,1 до 10; от 0 до 10;
от 0 до 5; от 0 до 5
2)
; от 0,1 до 5; от 1 до 5;
от 1 до 5 от 1 до 5 от 0,5 до 4,5 от 1 до 6;
от 0,5 до 4,5
Пределы допускаемой
дополнительной приве-
денной (к диапазону
измерений) погрешности,
вызванной отклонением
температуры
0,2
,2
0,15;
,25
0,2
окружающего воздуха от
нормальных условий
(от +21 до +25 °С),
%/10 °С
Диапазоны температурыот -40 до +100от -40 до +100от -20 до +85от -40 до +125
измеряемой среды, °С
Диапазоны температуры
окружающего воздуха, °С от -40 до +100от -40 до +100от -20 до +85от -40 до +100
Примечания:
1) В соответствии с заказом допускается изготовление преобразователей в других единицах
измерений давления, допущенных к применению в РФ
2) кроме М-11 с верхним пределом измерений 2,5 МПа
IP65; IP67
IP65; IP67
IP67; IP67
IP67
Таблица 4 – Основные технические характеристики преобразователей М-10, М-11, ОС-1, ОТ-1
Напряжение питания, В
от 10 до 30;
от 8 до 30;
от 14 до 30
от 10 до 30;
от 8 до 30;
от 14 до 30
от 8 до 30;
от 14 до 30;
5
0,05
0,05
0,1
от 8 до 36;
от 9 до 36;
от 14 до 36;
5
0,07
101
38
19
106
38
19
115
38
20
99
-
21
Масса, кг, не более
Габаритные размеры, мм,
не более
высота
ширина
диаметр
Степени защиты от
проникновения твердых
предметов и воды по
ГОСТ 14254-2015
Срок службы, лет, не
менее
10
10
10
10
5
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Комплектность средства измерений
Количество
1 шт.
Примечание
В соответствии с
заказом
Таблица 5 – Комплектность
НаименованиеОбозначение
Преобразователь ЕСО-1, МН-1, МН-2, С-10,
А-10, М-10, М-11, ОС-1, ОТ-1
Паспорт-
1 экз.
Поверка
осуществляется по документу МИ 1997-89 «Преобразователи давления измерительные.
Методика поверки».
Основные средства поверки:
Манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03);
Манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600;
МП-2500 (Регистрационный № 58794-14);
Мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99);
Установка поверочная УПВД-МП 1000 (Регистрационный № 8952-82);
Преобразователи давления измерительные электрические ИПД (Регистрационный
№ 6787-03);
Задатчикиизбыточногодавления«Воздух-1,6»,«Воздух-2,5»и«Воздух-6,3»
(Регистрационный № 10610-00);
Задатчики избыточного давления автоматизированные «Воздух-250» (Регистрационный
№ 5496-76);
Вольтметр универсальный цифровой В7-34А (Регистрационный № 7982-80);
Калибратор тока программируемый П321 (Регистрационный № 8868-82);
Барометры образцовые переносные БОП-1М (Регистрационный № 26469-04);
Барометры рабочие сетевые БРС-1М (Регистрационный № 16006-97);
Термометры ртутные стеклянные лабораторные по ГОСТ 215-73 (Термометр ртутный
стеклянный лабораторный ТЛ-3 (Регистрационный № 2294-85)).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и/или на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в паспорте преобразователей давления измерительных ЕСО-1, МН-1, МН-2, С-10, А-
10, М-10, М-11, ОС-1, ОТ-1.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям давления измерительным ЕСО-1, МН-1, МН-2, С-10, А-10, М-10, М-11,
ОС-1, ОТ-1
ГОСТ 22520-85 «Датчики давления, разряжения и разности давлений с электрическими
аналоговыми выходными сигналами. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от
29.06.2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств
измерений избыточного давления до 4000 МПа».
Приказ Федерального агентства по техническому регулированию и метрологии
от 06 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств
измерений абсолютного давления в диапазоне 1·10
-1
-1·10
7
Па».
Техническая документация фирмы «WIKAAlexander Wiegand SE & Co. KG», Германия.
6
Изготовитель
Фирма «WIKAAlexander Wiegand SE & Co. KG», Германия
Адрес: Alexander -Wiegand-Strasse 30, 63911 Klingenberg – Germany
Телефон: +49 9372 132 0; факс: +49 9372 132 406
Заявитель
Акционерное Общество «ВИКА МЕРА» (АО «ВИКА МЕРА»)
ИНН 7729346754
Адрес: 142770, г. Москва, поселение Сосенское, деревня Николо-Хованское, владение
1011А, строение 1, этаж/офис 2/2.09
Телефон: +7 (495) 648-01-80; факс: +7 (495) 648-01-81/82
E-mail: info@wika.ru
Web-сайт: www.wika.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19,
Телефон: +7 (812) 251-7601, +7 (812) 327-5835, факс: +7 (812) 713-0114,
E-mail: info@vniim.ru
Web-сайт: http://www.vniim.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
научно-
средств
В части внесения изменений
Федеральное государственноеунитарное предприятие «Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 11359-88 | Преобразователи расхода измерительные | ИР-61К | ПО "Промприбор", Эстония, г.Таллинн | 1 год | Перейти |
| 46317-15 | Преобразователи многопараметрические | 3051SMV | Фирма "Rosemount, Inc.", США; Фирма "Emerson Process Management GmbH & Co. OHG", Германия; Фирма "Emerson Process Management Asia Pacific Pte Ltd.", Сингапур; Фирма "Beijing Rosemount Far East Instrument Co., Ltd.", Китай | 4 года; 5 лет - для преобразователей, настроенных на диапазон измерений в пределах 10…100 % от верхней границы диапазона измерений, при условии корректировки нуля не реже 1 раза в 6 месяцев | Перейти |
| 73693-18 | Преобразователи термоэлектрические с двумя термопарами | Нет данных | Фирма "Rossel-Messtechnik GmbH", Германия | 2 года | Перейти |
| 47685-11 | Установки измерительные эталонные 1-го разряда массовой доли влаги в твердых веществах и материалах | ЭУВТ-1 | ФГУП "УНИИМ", г.Екатеринбург | 1 год | Перейти |
| 6147-77 | Преобразователи индуктивности | Ф48012 | Нет данных | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
