Счетчики активной энергии многофункциональные СЭБ-1ТМ.02Д, ГРСИ 39617-09

Смотреть ГРСИ
39616-08

Номер госреестра:

39617-09

Наименование СИ:

Счетчики активной энергии многофункциональные

Обозначение типа:

СЭБ-1ТМ.02Д

Производитель:

АО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород

Межповерочный интервал:

16 лет

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

21.01.2025

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 37740/2

об утверждении типа средств измерений

Лист № 1

Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

(в редакции, утвержденной приказом Росстандарта № 35 от 21.01.2020 г.)

Счетчики активной энергии многофункциональные СЭБ-1ТМ.02Д

Назначение средства измерений

Счётчики предназначены для многотарифного коммерческого или технического учета

активной энергии независимо от направления (учет по модулю) в однофазных двухпроводных

сетях переменного тока с номинальным напряжением 230 (220) В, базовым (максимальным) то-

ком 5 (75) А, частотой (50

2,5) Гц при непосредственном подключении к сети.

Описание средства измерений

Принципдействиясчетчиковэлектрическойэнергиимногофункциональных

СЭБ-1ТМ.02Д (далее счётчиков) основан на цифровой обработке входных аналоговых сигна-

лов. Управление процессом измерения и всеми функциональными узлами счетчика осуществ-

ляется высокопроизводительным микроконтроллером (МК), который реализует измерительные

и управляющие алгоритмы в соответствии со специализированной программой, помещенной в

его внутреннюю память программ. Управление узлами производится через аппаратно-

программные интерфейсы, реализованные на портах ввода/вывода МК.

Измерительная часть счетчиков выполнена на основе многоканального аналого-

цифрового преобразователя (АЦП), встроенного в микроконтроллер. АЦП осуществляет вы-

борки мгновенных значений величин напряжения и тока. Микроконтроллер, по выборкам

мгновенных значений напряжения и тока, производит вычисление средних за период сети зна-

чений частоты, напряжения, тока, активной и полной мощности, производит их коррекцию по

амплитуде, фазе и температуре.

Вычисления средних за период сети значений мощностей производится по следующим

формулам:

для активной мощностиP

,(1)

для полной мощностиS

,(2)

для реактивной мощностиQ

,(3)

гдеUi, Ii - выборки мгновенных значений напряжения и тока;

n - число выборок за период сети.

По полученным за период сети значениям активной мощности формируются импульсы

телеметрии на конфигурируемом испытательном выходе счетчика. Сформированные импульсы

подсчитываются контроллером и сохраняются в регистрах текущих значений энергии и профи-

ля мощности до свершения события. По свершению события, текущие значения энергии или

мощности добавляются в соответствующие энергонезависимые регистры учета энергии и про-

филя мощности. При этом в качестве события выступает время окончания текущего тарифа или

время окончания интервала интегрирования мощности для массива профиля, определяемое по

встроенным энергонезависимым часам реального времени. В массив профиля параметров, кро-

ме активной мощности, записываются среднеквадратические значения тока и напряжения, оп-

ределяемые на интервале интегрирования массива профиля, и температура внутри счетчика.

Лист № 2

Всего листов 12

Функциональные возможности

Счетчики обеспечивают:

ведение одного четырехканального массива профиля параметров с программируемым

временем интегрирования;

измерение параметров сети и параметров качества электрической энергии;

ведение журналов событий.

Счетчики позволяют формировать сигнал управления нагрузкой по различным про-

граммируемым критериям и могут применяться в составе автоматизированных систем расчетов

(биллинговые системы) в том числе и в составе систем с предоплатой.

Счетчики не чувствительны к постоянной составляющей в цепи переменного тока.

Счетчики предназначены для работы, как автономно, так и в составе автоматизирован-

ных систем контроля и учета электроэнергии (АИИС КУЭ) и в составе автоматизированных

систем диспетчерского управления (АСДУ). В зависимости от варианта исполнения имеют два

независимых, равноприоритетных интерфейса связи:

RS-485 и оптический интерфейс (оптопорт) по ГОСТ IEC 61107-2011 с поддержкой

ModBus-подобного, СЭТ-4ТМ.02-совместимого протокола обмена;

оптопорт и PLC-модем по ГОСТ 30804.3.8-2002 (МЭК 61000-3-8-97) с поддержкой сте-

ка протоколов Y-NET фирмы Yitran.

Счетчики предназначены для установки на рейку типа ТН35 по ГОСТ IEC 60715-2013.

Счетчики предназначены для работы в закрытых помещениях с диапазоном рабочих

температур от минус 40 до плюс 55

С в местах с дополнительной защитой от прямого воздей-

ствия воды.

Варианты исполнения

В модельный ряд счетчиков СЭБ-1ТМ.02Д входят счетчики четырех вариантов испол-

нения, отличающиеся наличием профиля параметров и сочетанием интерфейсов связи. Вариан-

ты исполнения счетчика приведены в таблице 1. Оптический интерфейс присутствует во всех

вариантах исполнения счетчиков.

PLC модем

Таблица 1 – Варианты исполнения счетчиков

УсловноеПрофиль па-Интерфейс

обозначениераметровRS-485

СЭБ-1ТМ.02Д.02 есть есть

СЭБ-1ТМ.02Д.03 нет есть

СЭБ-1ТМ.02Д.06 есть нет

СЭБ-1ТМ.02Д.07 нет нет

нет

есть

Обозначение

документа

ИЛГШ.411152.158

ИЛГШ.411152.158-01

ИЛГШ.411152.158-02

ИЛГШ.411152.158-03

Тарификация и архивы учтенной энергии

Счётчики ведут многотарифный учет активной энергии в четырех тарифных зонах

(Т1-Т4), по четырем типам дней (будни, суббота, воскресенье, праздник) в двенадцати сезонах. Се-

зоном является календарный месяц года, начинающийся с первого числа. Дискрет тарифной зоны

составляет 10 минут. Чередование тарифных зон в сутках ограничено числом десятиминутных ин-

тервалов в сутках и составляет 144 интервала. Тарификатор счётчика использует тарифное распи-

сание, расписание праздничных дней и список перенесенных дней. Список перенесенных дней по-

зволяет изменить тарификацию по типу дня, не изменяя тарифного расписания.

Счетчики ведут архивы тарифицированной учтенной энергии

всего от сброса (нарастающий итог);

за текущие и предыдущие сутки;

на начало текущих и предыдущих суток;

за текущий месяц и двенадцать предыдущих месяцев;

на начало текущего месяца и двенадцати предыдущих месяцев;

за текущий и предыдущий год;

на начало текущего и предыдущего года.

Лист № 3

Всего листов 12

Счетчики, в перечисленных выше архивах, ведут раздельный учет энергии до и после

программируемого лимита энергии по каждому тарифу, а так же учет суммарной энергии до и

после лимита по каждому тарифу и по сумме тарифов. Лимит энергии за расчетный период мо-

жет быть установлен различным для каждой тарифной зоны или для энергии, учтенной по сум-ме

тарифов.

В счетчиках может быть установлено начало расчетного периода отличное от первого

числа месяца. При этом в месячных архивах энергии будет фиксироваться энергия за расчетный

период и на начало расчетного периода, начинающиеся с установленного числа.

Профиль параметров

Счетчики, в зависимости от варианта исполнения, ведут четырехканальный массив

профиля параметров с программируемым временем интегрирования от 1 до 60 минут для ак-

тивной мощности независимо от направления, напряжения сети, тока нагрузки, температуры

внутри счетчика

Глубина хранения массива профиля при времени интегрирования 30 минут составляет

113 суток (3,7 месяца), при времени интегрирования 60 минут – 170 суток.

Измерение параметров сети и показателей качества электрической энергии

Счетчики измеряют мгновенные значения (время интегрирования 1 секунда) физических

величин, характеризующих однофазную электрическую сеть, и могут использоваться как изме-

рители параметров, приведенных в таблице 2.

Цена единицы младшего разряда индикатора

0,01

0,001

0,01

Таблица 2 – Измеряемые параметры

Наименование параметра

Активная мощность, Вт

Реактивная мощность, Вт*

Полная мощность, Вт*

Напряжение сети, В

Напряжение встроенной батареи, В

Ток, А

Коэффициент мощности*

Частота сети, Гц

Текущее время, с

Текущая дата

Температура внутри счетчика, °С*

* - параметры справочные с не нормированными метрологическими характеристиками

Счетчики могут использоваться как измерители показателей качества электрической

энергии по параметрам установившегося отклонения частоты сети согласно ГОСТ 32144-2013 и

по параметрам установившегося отклонения напряжения согласно ИЛГШ.411152.158ТУ.

Управление нагрузкой

Счетчики формируют сигнал управления нагрузкой на конфигурируемом испытатель-

ном выходе по различным программируемым критериям и позволяют производить отключе-

ние/включение нагрузки посредством внешнего коммутирующего устройства. Счетчики trial

работать в следующих режимах

в режиме предоплаты;

в режиме ограничения мощности нагрузки;

в режиме ограничения энергии за сутки;

в режиме контроля напряжения сети;

в режиме контроля температуры счетчика;

в режиме управления нагрузкой по расписанию.

Указанные режимы могут быть разрешены или запрещены в любых комбинациях.

Не зависимо от разрешенных режимов, формирование сигнала управления нагрузкой

производится по интерфейсной команде оператора.

Лист № 4

Всего листов 12

Испытательные выходы и цифровые входы

В счетчиках функционирует один изолированный испытательных выхода основного пе-

редающего устройства, который может конфигурироваться:

для формирования импульсов телеметрии канала учета активной энергии;

для формирования сигнала индикации превышения программируемого порога активной

мощности;

для формирования сигнала контроля точности хода встроенных часов.

для формирования сигнала управления нагрузкой по программируемым критериям.

В счетчиках функционирует один цифровой вход, который может конфигурироваться:

для управления режимом поверки;

для счета нарастающим итогом количества импульсов, поступающих от внешних уст-

ройств (по переднему, заднему фронту или обоим фронтам);

как входы телесигнализации.

Журналы

Счетчики ведут журналы событий, журналы показателей качества электрической энер-

гии, журнал превышения порога мощности и статусный журнал.

В журналах событий фиксируются времена начала/окончания следующих событий:

время выключения/включения счетчика;

время открытия/закрытия защитных крышек;

время коррекции времени и даты;

время коррекции тарифного расписания;

время коррекции расписания праздничных дней;

время коррекции списка перенесенных дней;

trial коррекции расписания утренних и вечерних максимумов мощности;

время последнего программирования;

время и количество перепрограммированных параметров;

время и количество попыток несанкционированного доступа к данным;

время сброса показаний (учтенной энергии);

время инициализации массива профиля параметров;

время и причина формирования сигнала управления нагрузкой (20 записей);

время записи и количество оплаченных единиц;

время и количество считывания показаний энергии;

время изменения состояния входа телесигнализации.

Все перечисленные журналы имеют глубину хранения по 10 записей, кроме указанных

особо.

В журналах показателей качества электроэнергии фиксируются времена выхо-

да/возврата за установленные верхнюю/нижнюю нормально/предельно допустимую границу

отклонения напряжения и частоты.

Глубина хранения каждого журнала выхода за нормально допустимые границы 20 запи-

сей, за предельно допустимые границы – 10 записей.

В журнале превышения порога мощности фиксируется время выхода/возврата за уста-

новленную границу среднего значения активной мощности, усредненной на заданном интерва-

ле времени. Глубина хранения журнала 10 записей.

В статусном журнале фиксируется время и значение измененного слова состояния счет-

чика. Глубина хранения статусного журнала 10 записей.

Устройство индикации

Счетчики имеют жидкокристаллический индикатор (ЖКИ) для отображения учтенной

энергии и измеряемых параметров и кнопку управления режимами индикации.

Счетчики в режиме индикации основных параметров позволяют отображать на индика-

торе:

энергию нарастающего итога (всего от сброса показаний) по текущему тарифу до или

после установленного лимита;

Лист № 5

Всего листов 12

учтенную энергию нарастающего итога (всего от сброса показаний) по каждому тарифу

и сумме тарифов до и после установленного лимита;

единицы оплаты;

учтенную энергию за текущий месяц и 12 предыдущих месяцев по каждому тарифу и

сумме тарифов, до и после установленного лимита.

Выбор требуемого режима индикации основных параметров осуществляется посредст-

вом кнопки управления в ручном режиме управления или автоматически с программируемым

периодом в режиме динамической индикации.

Счетчики в режиме индикации вспомогательных параметров позволяют отображать на

индикаторе данные вспомогательных режимов измерения, приведенные в таблице 2, и версию

программного обеспечения (ПО) счетчика.

Интерфейсы связи

Счетчики, независимо от варианта исполнения, имеют оптический интерфейс (опто-

порт), физические и электрические параметры которого соответствуют ГОСТ IEC 61107-2011.

Наличие других интерфейсов связи определяется вариантом исполнения счетчика в соответст-

вии с таблицей 1.

Счётчик c PLC-модемом обеспечивает передачу данных по низковольтным электриче-

ским сетям общего назначения и соответствует требованиям ГОСТ Р 51317.3.8-99,

ГОСТ 30804.3.8-2002 с поддержкой стека протоколов Y-NET фирмы Yitran, позволяющего ор-

ганизовывать сеть передачи данных древовидной структуры с автоматической адресацией,

маршрутизацией и оптимизацией маршрутов.

Счетчики поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол и

обеспечивают возможность считывания через интерфейсы связи архивных данных и измеряе-

мых параметров, считывания, программирования и перепрограммирования конфигурационных

параметров.

Работа со счетчиками через интерфейсы связи может производиться с применением про-

граммного обеспечения завода-изготовителя «Конфигуратор СЭТ-4ТМ» или с применением

программного обеспечения пользователей.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на

чтение, программирование (два уровня доступа). Метрологические коэффициенты и заводские

параметры защищены аппаратной перемычкой защиты записи (аппаратный уровень доступа) и

не доступны без снятия пломб завода-изготовителя и нарушения оттиска поверительного

клейма.

Защита от несанкционированного доступа

Для защиты от несанкционированного доступа в счетчике предусмотрена установка на-

весной пломбы организации, осуществляющей поверку счетчика.

После установки на объект счетчики должны пломбироваться пломбами обслуживаю-

щей организации.

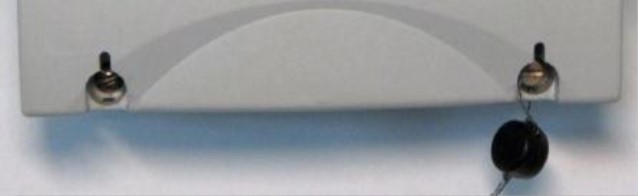

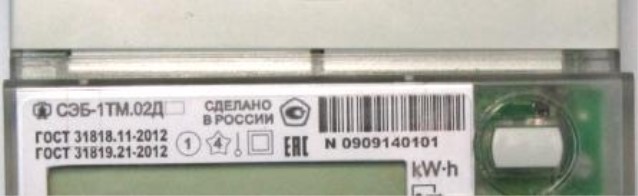

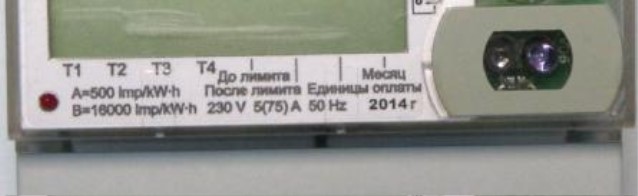

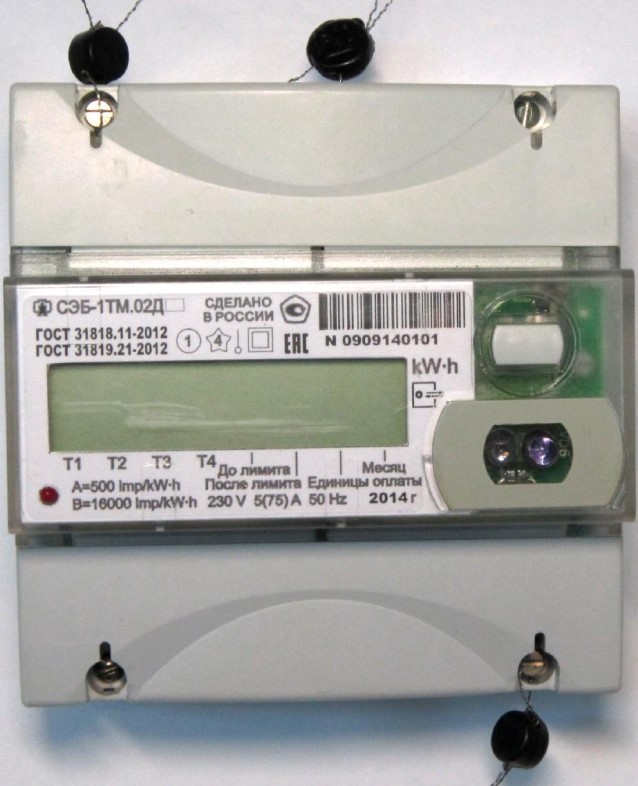

Общий вид счетчиков, схема пломбировки от несанкционированного доступа, место на-

несения знака поверки представлены на рисунке 1.

Кроме механического пломбирования в счетчике предусмотрено электронное пломби-

рование крышки интерфейсных соединителей и батареи и крышки зажимов. Электронные плом-

бы работают как во включенном, так и в выключенном состоянии счетчика. При этом факт и

время вскрытия крышек фиксируется в соответствующих журналах событий без возможности

инициализации журналов.

Лист № 6

Всего листов 12

Рисунок 1 – Общий вид счетчика, схема пломбировки от несанкционированного доступа, обо-

значение места нанесения знака поверки

Программное обеспечение

Программное обеспечение (ПО) счетчика имеет структуру с разделением на метрологи-

чески значимую и метрологически незначимую части. Каждая структурная часть исполняемого

кода программы во внутренней памяти микроконтроллера защищается циклической контроль-

ной суммой, которая непрерывно контролируется системой диагностики счетчика.

Метрологические характеристики счетчика напрямую зависят от калибровочных коэф-

фициентов, которые записываются в память счетчика на заводе-изготовителе на стадии калиб-

ровки. Калибровочные коэффициенты защищаются циклической контрольной суммой, которая

непрерывно контролируется системой диагностики счетчика. Метрологически значимая часть

ПО и калибровочные коэффициенты защищены аппаратной перемычкой защиты записи и не

доступны для изменения без вскрытия счетчика.

При обнаружении ошибок контрольных сумм (КС) системой диагностики устанавлива-

ются флаги ошибок в слове состояния счетчика с записью события в статусный журнал счетчи-

ка и отображением сообщения об ошибке на экране ЖКИ:

Е-09 - ошибка КС программы;

Е-10 - ошибка КС массива калибровочных коэффициентов;

Пломба со знаком

поверки

Пломба эксплуатирующей

организации

Пломба эксплуатирующей

организации

Лист № 7

Всего листов 12

Версия ПО счетчика отображается на табло ЖКИ в кольце режимов индикации вспомо-

гательных параметров. Метрологические характеристики нормированы с учетом влияния про-

граммного обеспечения.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО

счетчика и измерительную информацию.

Уровеньзащитыпрограммногообеспечения«высокий»всоответствиис

Р 50.2.077-2014.

Таблица 3 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Значение

seb1tm02d.tsk

не ниже 09.00.05

Цифровой идентификатор ПО

Метрологические и технические характеристики

1,0

1,5

3,5

êú

0,9

0,1

1,15

ном

изм

èø

0,9

0,1

Iá

Таблица 4- Метрологические характеристики

Наименование характеристикиЗначение

Класс точности при измерении активной

энергии

Базовый (максимальный) ток, А

1 по ГОСТ 31819.21-2012

5(75)

2250

220, 230

от 160 до 265

от 0 до 440

от 47,5 до 52,5

Стартовый ток (чувствительность), мА

Максимальный ток в течение 10 мс, А

Номинальные напряжения, В

Установленный рабочий диапазон напряже-

ний, В

Предельный рабочий диапазон напряжений, В

Номинальная частота сети, Гц

Диапазон рабочих частот, Гц

Пределы допускаемой основной относитель-

ной погрешности измерения, %:

активной мощности (прямого и об-

ратного направления при активной, индук-

тивной и емкостной нагрузках),

‒ при 0,1I

Iмакс, cos

‒ при 0,2I

Iмакс сos

=0,5

‒ при 0,05I

0,1I

, сos

‒ при 0,1I

I < 0,2I

, сos

=0,5

‒ при 0,1I

Iмакс сos

=0,25

напряжения сети и его усредненного

значения в установленном диапазоне рабочих

напряжений,

тока,

‒ при Iб

Iмакс

‒ при 0,05Iб

I < Iб

частоты и ее усредненного значения в

диапазоне от 47,5 до 52,5 Гц

0,05;

Лист № 8

Всего листов 12

Продолжение таблицы 3

НаименованиехарактеристикиЗначение

Пределы допускаемой дополнительной по-

грешности измерения активной энергии и

мощности в установленном рабочем диапазоне

напряжений, %

‒при 0,05I

Iмакс, cos

0,7;

‒при 0,1I

Iмакс, cos

=0,5

1,0

Средний температурный коэффициент

при измерении активной энергии и мощности

в диапазоне температур от минус 40 до плюс

С, %/К

‒при 0,1Iб

Iмакс, cos

0,05

‒при 0,2Iб

Iмакс, cos

=0,5

0,07

Пределы допускаемой дополнительной

погрешности измерения частоты, напряжения

и тока в диапазоне температур от минус 40 до

плюс 55

С, δtд, %0,05δд(t-tн)*

Точность хода встроенных часов в

нормальных условиях во включенном и вы-

ключенном состоянии, лучше, c/сут

0,5

Изменение точности хода часов в диапазоне

рабочих температур, c/

С/сут:

во включенном состоянии в диапазоне

температур от минус 40 до плюс 55

0,1;

в выключенном состоянии в диапазо-

не температур от минус 40 до плюс 70

0,22

___________

* где

д – пределы допускаемой основной погрешности измеряемой величины,

t – температура рабочих условий, tн – – температура нормальных условий

1,4 (3,0)

Значение

2,0 (10)

0,1

Таблица 5 - Основные технические характеристики

Наименование характеристики

Активная (полная) мощность, потребляемая

параллельной цепью напряжения, не более, Вт

(В·А)

для счетчиков с интерфейсом RS-485

для счетчиков с PLC-модемом при

времени усреднения 30 минут и непрерывной

передачи PLC-модема

Полная мощность, потребляемая каждой по-

следовательной цепью, не более, В

Начальный запуск счетчика, менее, с

Жидкокристаллический индикатор:

число индицируемых разрядов

цена единицы младшего разряда при

отображении энергии, кВт

0,01

Лист № 9

Всего листов 12

Y-NET фирмы Yitran

по ГОСТ Р 51317.3.8-99,

ГОСТ 30804.3.8-2002

от 20 до 82

DCSK

до 2000

до 8

1 изолированный конфигурируемый выход;

Значение

144

9600

9600, 4800, 2400, 1200, 600, 300

2500

Продолжение таблицы 5

Наименованиехарактеристики

Тарификатор:

число тарифов

число тарифных зон в сутках зоны с

дискретом 10 минут

число типов дней

число сезонов

Скорость обмена информацией, бит/с:

по оптическому порту

по порту RS-485

через PLC-модем

Характеристики встроенного PLC-модема:

протокол обмена

уровень выходного сигнала передат-

чика в полосе частот от 9 до 95 кГц

200

полоса частот сигнала, кГц

вид модуляции

число модемов в одной логической се-

ти с автоматической адресацией при подклю-

чении к базовой станции

число ретрансляций при передаче дан-

ных по умолчанию (с автоматической маршру-

тизацией и оптимизацией маршрута)

максимальный объем полезной ин-

формации в одном пакете передачи, байт, не

более

Характеристики испытательных выходов:

количество испытательных

максимальное напряжение выходов в

состоянии «разомкнуто», В

максимальный ток в состоянии «замк-

нуто», мА

выходное сопротивление:

в состоянии «разомкнуто», кОм, более

в состоянии «замкнуто», Ом, менее

Характеристики цифровых входов:

количество цифровых входов

напряжение присутствия сигнала, В

напряжение отсутствия сигнала, В

Постоянная счетчика в основном режиме (А),

режиме поверки (В), имп./(кВт

ч)

Помехоустойчивость:

от 4 до 27

от 0 до 1,5

А=500,

В=16000

ГОСТ 31818.11-2012, Технический регла-

мент Таможенного союза ТР ТС 020/2011

ГОСТ 31818.11-2012;

ГОСТ 30804.4.2-2013 (степень жесткости 4);

ГОСТ 30804.4.4-2013 (степень жесткости 4);

СТБ МЭК 61000-4-5-2006, ГОСТ Р 51317.4.5-

99 (степень жесткости 4);

к провалам и кратковременным преры-

ваниям напряжения электропитания

к электростатическим разрядам

к наносекундным импульсным помехам

к микросекундным импульсным поме-

хам большой энергии;

к радиочастотному электромагнитному

полю;

ГОСТ 30804.4.3-2013 (степень жесткости 4);

Лист № 10

Всего листов 12

Продолжение таблицы 5

Наименование величины

к кондуктивным помехам

Помехоэмиссия

Значение

СТБ IEC 61000-4-6-2009, ГОСТ Р 51317.4.6-

99 (степень жесткости 3)

ГОСТ 30805.22-2013 для оборудования

класса Б

Сохранность данных при прерываниях пита-

ния, лет:

информации, более

внутренних часов (питание от литие-

вой батареи), не менее

Защита информации

пароли двух уровней доступа и аппаратная

защита памяти метрологических коэффици-

ентов

циклическая, непрерывная

группа 4 по ГОСТ 22261-94

от -40 до +55

до 90

от 70 до 106,7 (от 537 до 800)

0,56

Самодиагностика

Рабочие условия эксплуатации:

‒ температура окружающего воздуха, °С;

‒ относительная влажность при 30 °С, %

‒ давление, кПа (мм. рт. ст.)

Масса, кг, не более

Габаритные размеры, мм, не более

‒ высота108

‒ длина113

‒ ширина 66,5

Интервал между поверками, лет16

Гарантийный срок эксплуатации, месяцев36

Средняя наработка до отказа, ч 140000

Средний срок службы, лет30

Время восстановления, ч 2

Знак утверждения типа

наносится на панели счетчиков методом офсетной печати и в эксплуатационной документации

на титульных листах типографским способом.

Комплектность средства измерения

Согласно таблице 1

1 шт.

1 экз.

Обозначение

Количество

1 экз.

ИЛГШ.411152.158ФО

ИЛГШ.411152.158РЭ

ИЛГШ.411152.158РЭ1

ИЛГШ.411152.158РЭ2

Таблица 6 - Комплектность средства измерений

Наименование

Счетчик активной энергии многофункциональный

СЭБ-1ТМ.02Д.____ (одно из исполнений)

Формуляр

Руководство по эксплуатации. Часть 1

Руководство по эксплуатации. Часть 2. Методика по-

верки

Руководство по эксплуатации. Часть 3. Дистанцион-

ный режим

Программное обеспечение «Конфигуратор СЭТ-4ТМ»

ИЛГШ.00004-01

1 шт.

Индивидуальная упаковка-1 шт.

Поставляется по отдельному заказу.

Примечание – Ремонтная документация разрабатывается и поставляется по отдельному дого-

вору с организациями, проводящими послегарантийный ремонт счетчиков.

Лист № 11

Всего листов 12

Поверка

осуществляется по документу ИЛГШ.411152.158 РЭ1 «Счетчик активной энергии многофунк-

циональный СЭБ-1ТМ.02Д. Руководство по эксплуатации. Часть 2. Методика поверки», утвер-

жденному ФБУ «Нижегородский ЦСМ» 17 декабря 2009 г.

Основные средства поверки:

- установка для поверки счетчиков электрической энергии автоматизированная

УАПС-1М (регистрационный номер в Федеральном информационном фонде № 23832-07);

- частотомер электронно-счетный Ч3-63 (регистрационный номер в Федеральном ин-

формационном фонде № 9084-83);

- секундомер механический СОСпр-2б-2 (регистрационный номер в Федеральном ин-

формационном фонде № 11519-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых счетчиков с требуемой точностью.

Знак поверки наносится на счетчик давлением на навесную пломбу, расположенную в

месте крепления верхней части корпуса к основанию.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к счетчикам

активной энергии многофункциональным СЭБ-1ТМ.02Д

ГОСТ 31818.11-2012. Аппаратура для измерения электрической энергии переменного

тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической

энергии.

ГОСТ 31819.21-2012. Аппаратура для измерения электрической энергии переменного

тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности

1 и 2.

ИЛГШ.411152.158ТУ.СчетчикиактивнойэнергиимногофункциональныеСЭБ-

1ТМ.02Д. Технические условия.

Технический регламент Таможенного союза «О безопасности низковольтного оборудо-

вания» ТР ТС 004/2011.

Технический регламент Таможенного союза «Электромагнитная совместимость техни-

ческих средств» ТР ТС 020/2011.

Изготовитель

Акционерное общество «Нижегородское научно-производственное объединение имени

М.В. Фрунзе» (АО «ННПО имени М.В. Фрунзе»)

ИНН 5261077695

Адрес: 603951, г. Нижний Новгород, пр. Гагарина, 174

Телефон (факс): (831) 466-66-00

Web-сайт:

www.nzif.ru

Е-mail:

mail@nzif.ru

Лист № 12

Всего листов 12

Испытательный центр:

Федеральное бюджетное учреждение «Государственный региональный центр стандарти-

зации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон: 8-800-200-22-14

Web-сайт:

www.nncsm.ru

Е-mail:

mail@nncsm.ru

Регистрационный номер 30011-13 в Реестре аккредитованных лиц в области обеспечения

единства измерений Росаккредитации.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииА.В. Кулешов

М.п.« ___ » _______________ 2020 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
16938-98	Счетчики ваттчасов активной энергии переменного тока статические	ПСЧ-3ТА и ПСЧ-3ТАК	ЗАО "Дальневосточные сервисные торговые системы", г.Хабаровск	6 лет	Перейти
68727-17	Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности ООО "Сименс Технологии Газовых Турбин"	Нет данных	ЗАО "КировТЭК", г.С.-Петербург	4 года	Перейти
79431-20	Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ЕНЭС ПС 220 кВ Р-40 (КВЛ 10 кВ №40-16, №40-25)		Публичное акционерное общество "Федеральная сетевая компания Единой энергетической системы" (ПАО "ФСК ЕЭС"), г. Москва	4 года	Перейти
42379-09	Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220/6 кВ "КС-19" - АИИС КУЭ ПС 220/6 кВ "КС-19"	Нет данных	ЗАО "Метростандарт", г.Москва	4 года	Перейти
39900-08	Приборы для измерения показателей качества электрической энергии и электроэнергетических величин	Энерготестер ПКЭ	ООО "НПП Марс-Энерго", г.С.-Петербург	4 года	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуСчетчики активной энергии многофункциональные СЭБ-1ТМ.02ДГРСИ 39617-09

Заказать поверку
Счетчики активной энергии многофункциональные СЭБ-1ТМ.02Д
ГРСИ 39617-09
