Преобразователи расхода погружные HydrINS, ГРСИ 39569-08
Номер госреестра:
39569-08
Наименование СИ:
Преобразователи расхода погружные
Обозначение типа:
HydrINS
Производитель:
Фирма "HYDREKA SAS", Франция
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.12.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 34015
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи расхода погружные «HydrINS»
Назначение средства измерений
Преобразователи расхода погружные «HydrINS» (в дальнейшем преобразователи) пред-
назначены для измерений объемного расхода, массы и объема различных электропроводящих
жидкостей (с удельной электрической проводимостью не менее 50·10
-6
См/см).
Описание средства измерений
Принцип действия преобразователя основан на образовании электрического тока в
движущемся в электромагнитном поле проводнике.
В качестве проводника выступает измеряемая среда (электропроводящая жидкость),
которая движется внутри электромагнитного поля, создаваемого специальными катушками.
ЭДС, значения которой пропорциональны скорости движения жидкости, снимается с двух
электродов, соприкасающихся с измеряемой средой. Расход жидкости определяется с учетом
внутреннего диаметра трубы, где установлен преобразователь, и эпюры распределения скоро-
стей жидкости (метод скорость-площадь ГОСТ 8.361-79).
Преобразователи выпускаются в погружном исполнении.
Преобразователи состоят из первичного преобразователя скорости и электронного
блока. Первичный преобразователь скорости представляет собой стальную штангу (с кониче-
ской резьбой 1
’’
или 3/4
’’
верхней части), в нижней части штанги установлены катушки, соз-
дающие электромагнитное поле и электроды (на внутренней поверхности цилиндрического
отверстия).
Штанга монтируется непосредственно на трубопроводе с помощью специального мон-
тажного комплекта.
Электронный блок, установленный на наружном конце штанги, имеет штекер для подключе-
ния питания, вывода измерительной информации в виде значений постоянного тока или по-
следовательности электрических импульсов, кроме того, предусмотрена возможность под-
соединения ЭВМ по линии связи (RS-232).
При установке преобразователя на трубопроводе необходимо соблюдать длины прямых
участков. В простых случаях требуется 10Ду (диаметр условного прохода трубопровода) до
преобразователя и 5Ду после (перед преобразователем находится колено или отвод). В осталь-
ных случаях необходимо руководствоваться технической документацией фирмы-изготовителя.

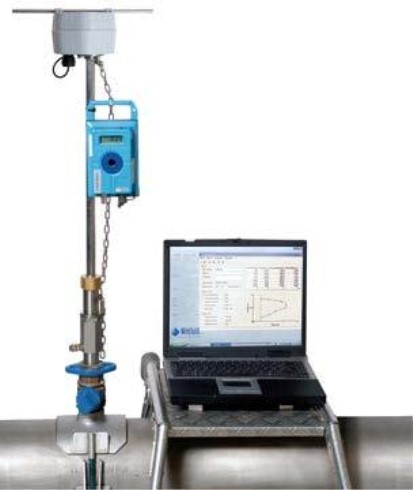

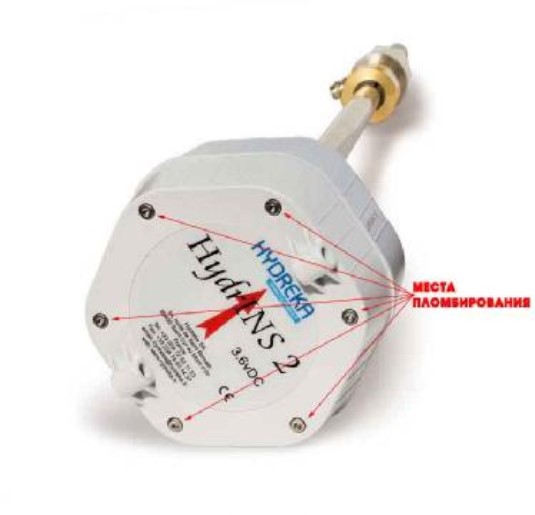

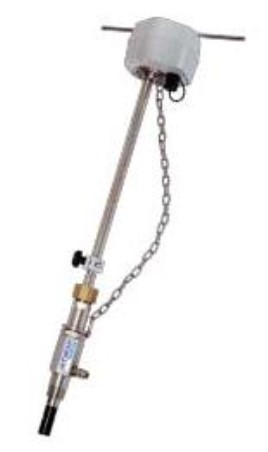

Внешний вид расходомеров приведен на рисунке 1.
Лист № 2
Всего листов 4
Рисунок 1
Программное обеспечение
Идентификационные данные ПО приведены в таблице 1.
Лист № 3
Всего листов 4
Наименование
Идентификацион-
программного
обеспечения
онный номер)
ного обеспечения
числения циф-
фикатора про-
граммного обес-
-
Таблица 1
Номер версииЦифровой иденти-
Алгоритм вы-
программного
ное наименование
(идентификаци- фикатор программ-
рового иденти-
обеспеченияпрограммного(контрольная сумма
обеспеченияисполняемого кода)
печения
HydrINSHydrINS II /Hardware0804704M,
firmware4000506, HydrINS II0804707K
закрыт производите-
/Hardware 4000513 –
лем*
Mini HydRINS
*встроенное ПО устанавливается на производстве и не имеет внешнего доступа
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню защиты «С» согласно МИ 3286-10.
Влияние ПО учтено при нормировании метрологических характеристик
Метрологические и технические характеристики
Наименование параметраЗначение параметра
Диапазон измеряемой скорости, м/с от 0,01 до 5
от 70 до 8000
±
2
±
2
Диаметр условного прохода трубопровода (Ду), на котором устанавли-
вается преобразователь, мм
Пределы допускаемой абсолютной погрешности при измерении скоро-
сти жидкости в диапазоне от 0,01 до 0,1 м/с (
D
v
), мм/с
Пределы допускаемой относительной погрешности при измерении
скорости жидкости в диапазоне от 0,1 до 5 м/с (
d
v
), %
Верхнее значение объемного расхода жидкости (при диаметре трубопро-
вода 8000 мм и скорости потока жидкости 1 м/с), м
3
/с
176
в соответствии с
ГОСТ 8.361-79
9 - 28
0,5
2 (5)
0 - 60
минус 20 - 60
Пределы допускаемой относительной погрешности при измерении объ-
емного расхода жидкости (
d
Q
), %
Напряжение питания постоянного тока, В
Максимальный потребляемый ток, А
Наибольшее избыточное давление жидкости в трубопроводе (по заказу),
МПа
Диапазон температуры измеряемой среды,
о
С
Диапазон температуры окружающей среды,
о
С
Габаритные размеры, мм:
погружной части преобразователя: длина (в зависимости от Ду);
диаметр;
электронного блока: диаметр
высота
Масса (для Ду = 2000 мм), кг
от 300 до 1000
22 или15
120
100
6
Средний срок службы, лет
10
Средняя наработка на отказ, ч
58600
Знак утверждения типа
наносят на эксплуатационную документацию типографским способом и на электронный блок
преобразователя в виде наклейки
Лист № 4
Всего листов 4
Комплектность средства измерений
Преобразователь расхода погружной «HydrINS»
Паспорт
Методика поверки МП 2550-0091-2008
Транспортная упаковка
Комплект монтажный
1 шт.;
1 шт.;
1 экз.;
1 шт.;
1 компл. (по заказу).
Поверка
осуществляется в соответствии с документом МП 2550-0091-2008 “Преобразователи расхода
погружные «HydrINS». Методика поверки ”, утвержденным ГЦИ СИ “ВНИИМ им. Д.И. Мен-
делеева” 14.10. 2008 г.
Основные средства поверки: установка поверочная расходомерная для жидкости с
диапазоном расхода от 0,034 до 4000 м
3
/ч и погрешностью ± 0,3 % (установка расходомерная
УМР-1: диапазон расхода жидкости 10-360000 кг/ч, погрешность ± 0,05 %).
Сведения о методиках измерений
Методика измерений приведена в документе «Преобразователи расхода погружные
«HydrINS». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к преобразова-
телям расхода погружным «HydrINS»
ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объ-
ема и массы жидкости”.
Техническая документация фирмы-изготовителя
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
-при осуществлении торговли и товарообменных операций,
- при выполнении государственных учетных операций.
Изготовитель
фирма “HYDREKA SAS”, Франция.
Адрес:34 route de Saint Romain 69450 Saint Cyr Au Mont D’or
Te : 04 72 53 11 53 Fax : 04 78 83 44 37
Заявитель
ООО «ТАРИС»
Адрес: 111141, г. Москва, ул. Плеханова, д.7, стр.1
(495) 223-25-18
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14
e-mail:
Аттестат аккредитации № 30001-10 от 20.12.2010 г.
Ф.В.Булыгин
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п.
«»_______________2013 г.
