Номер госреестра:
39515-08
Наименование СИ:
Измерители-регуляторы
Обозначение типа:
PMS
Производитель:
Фирма "APLISENS S.A.", Польша
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.03.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 33946
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители-регуляторы PMS
Назначение средства измерений
Измерители-регуляторы PMS (далее - измерители) предназначены для работы с
преобразователями, имеющими унифицированный выходной сигнал по току, напряжению
или сопротивлению.
Описание средства измерений
Принцип действия измерителей основан на непрерывном измерении значений
физическихвеличин(давление,расход,температураит.п.),преобразованных
стандартными пр еобразователями в унифицированные выходные сигналы по току,
напряжению или сопротивлению.
Измерители имеют пять модификаций:
- измеритель-регулятор PMS-620 (Т – щитовой, N - настенный);
- измеритель-регулятор PMS-920;
- измеритель-регулятор PMS-970 (Т - щитовой, Р – экономичный);
- измеритель-регулятор PMS-11 (Т – щитовой, N – настенный, К - компактный);
- измерители-регуляторы PMS-100-R.
Измерители-регуляторы PMS имеют четыре исполнения:
- Т - щитовое;
- N - настенное;
- Р - экономичное;
- К - компактное.
Измерители-регуляторы PMS позволяют программировать следующие параметры:
- вид входного сигнала;
- диапазон показаний измеряемой величины и положение десятичной точки;
- пороговые уровни срабатывания реле;
- состояние контактов;
- пароль доступа к меню программирования;
- тип характеристики преобразования входного сигнала (линейная, квадратичная,
корнеизвлекающая, кусочно-линейная аппроксимация);
- время усреднения измеряемых величин.
Измеритель-регуляторPMS-970Тпозволяетдополнительнопрограммировать
следующие параметры:
- режим работы линейного индикатора: двух- или трехцветный.
Измеритель-регуляторPMS-100-Rпозволяетпрограммироватьследующие
параметры:
- поведение измерителя после заполнения памяти зарегистрированными
значениями;
- активизация или приостановка регистрации в зависимости от состояния цифрового
входа;
- частота регистрации результатов измерений;
- запись названия каждого канала;
- задание единиц измерений на выбранном канале;
- диапазон измерений и положение десятичной точки;
- время усреднения измеряемых величин.
Измерители выполнены в пластмассовых корпусах, предназначенных для щитового
или настенного крепления.
Измеритель-регулятор PMS-11К выполнен в компактном корпусе, предназначенном
для установки непосредственно на первичный измерительный преобразователь (ПИП).
Лист № 2
Всего листов 7
Измерители конструктивно состоят из двух печатных плат. Цифровой индикатор и
клавиатура управления измерителем расположены на плате индикации, являющейся
одновременно лицевой панелью. Плата блока питания находится непосредственно под
платой индикации.
Показания измерителя-регулятора PMS-970Т индицируются одновременно на
цифровом индикаторе и 26-сегментном трехцветном линейном индикаторе.
Измеритель-регулятор PMS-100-R имеет подсвечиваемый графический дисплей
128х64 сегментов, позволяющий, кроме индикации текущих значений, представлять в
форме графиков различные технологические параметры. Регистрируемые результаты
измерений записываются в память измерителя емкостью 2 МВ (0,5 млн. записей данных).
Клеммная колодка измерителей расположена на задней стенке корпуса.
Способы обозначения и заказа измерителей:
PMS-ХХХХХХ/ХХХ
1 2 3
1. Модификация.
2. Исполнение.
3. Технологические параметры.
Пример:PMS-970 Т 24; PMS-l00-R 4; PMS-11 K OW,
где 970, 100, 11 – модификация измерителей;
T,R,K – исполнение измерителей;
24,4,OW – технологические параметры измерителей;
24 – напряжение питания;
4 – количество выходов;
OW – наличие оптической развязки выходов.
Фотографии вида измерителей-регуляторов PMS:
- измерители-регуляторы PMS-620
PMS - 620NPMS - 620
Лист № 3
Всего листов 7
- измерители-регуляторы PMS-920
- измерители-регуляторы PMS-970 (Т – щитовой, P – экономичный)
PMS-970TPMS-970P
- измерители-регуляторы PMS-11
PMS-11NPMS-11K
Лист № 4
Всего листов 7

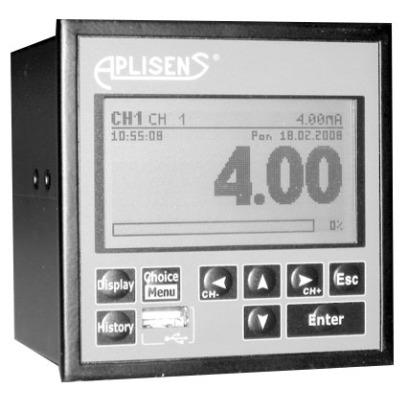

- измерители-регуляторы PMS-100-R
Метрологические и технические характеристики
Диапазоны измерений, пределы допускаемой основной приведенной погрешности,
количество пороговых уровней и каналов измерителей приведены в таблице 1.
Таблица 1
Наимено
вание
измерит
елей
Измеряемый
параметр
Пределы
допускаемой
основной
приведенной
погрешности, %
Кол-воКол- во
порогов канало
ыхв
уровней
Сила тока
ЕдинДиапазон
ицы измерений
вход
ного
сигн
ала
мА4-20; 0-20
PMS-
620
Напряжение
±
0,25 %
+1 единица
младшего разряда
21
PMS-
920
Сила тока
Напряжение
21
PMS-
970
Сила тока
Напряжение
В 0-5; 1-5;
0-10; 2-10
мА 4-20; 0-20
В 0-5; 1-5;
0-10; 2-10
мА4-20; 0-20
В0-10
0, 21
или 4
PMS-11
Сила тока
мА4-20
±
0,25 %
+1 единица
младшего разряда
±
0,1 %
+1 единица
младшего разряда
±
0,2 %
+1 единица
младшего разряда
11
Лист № 5
Всего листов 7
мА4-20; 0-20
В 0-10
Ом Pt100,
Pt500,
Pt1000,
50M, 100H
PMS-Сила тока
100-R Напряжение
мВR, S, B, J,
T, N, K
±
0,1 %
24 или
+1 единица
8
младшего разряда
±
0,1 %
24 или
+1 единица
8
младшего разряда
Температура
(термопреобразо
ватель
сопротивления
по ГОСТ 6651-
2009)
Температура
(преобразова-
тель
термоэлектри-
ческий
(термопара) по
ГОСТ Р 8.585-
2001)
Дискретный
вход
В0 ; 24 В
-2 или
4
Измерители имеют диапазон показаний от – 999 до 9999 (PMS-100-R от – 9999 до
9999).
Измерители-регуляторы PMS имеют линейную, квадратичную, корнеизвлекающую
или кусочно-линейную характеристику выходного сигнала от входной характеристики
измеряемой величины.
Измерители имеют один из видов выходов, приведенных в таблице 2.
Таблица 2
Наименование
измерителей
Кол-во
Выходы измерителей
ВидПараметры
1,0 А, 220 В, 50 Гц, cos
j
= 1
1,0 А, 220 В, 50 Гц, cos
j
= 1
1,0 А, 220 В, 50 Гц
PMS-620
PMS-920
PMS-970Т
PMS-11
4-20 мА
RS-485/MODBUS RTU
30 В,
60 мА
2Релейный НЗ
2 Релейный НР
2 Релейные НР/НЗ
4Релейные НР
1Пассивный токовый выход
1 Цифровой выход
1Дискретный выход
(транзистор с открытым
коллектором - ОС)
1Цифровой выход
(гальваническая развязка)
RS-485/MODBUS RTU,
скорость обмена
1200 – 115200 бит/с
PMS-100 R
2Релейные НР/НЗ
1,0 А, 220 В, 50 Гц, cos
ᵠ
= 1
Напряжение питания измерителей - 220В, 50 Гц, 24В пост. тока
Измерители-регуляторы PMS-11 не требуют дополнительного питания.
Измерители-регуляторы PMS-620, PMS-970, PMS-100 R имеют встроенный
стабилизированный блок питания (24 В постоянноготока, макс. 25 мА)
Измеритель-регулятор PMS-920 имеет встроенный стабилизированный блок питания
(24 В постоянноготока, макс. 100 мА)
Дополнительная погрешность измерителей, вызванная отклонением напряжения
Лист № 6
Всего листов 7
питания от номинального значения, не более ± 0,10 %.
Мощность, потребляемая измерителями, не превышает 7 В·А.
Степень защиты измерителей (лицевая сторона) от воздействия пыли, посторонних
тел и воды соответствует IР65.
Измерители-регуляторы PMS-920, PMS-620, PMS-100 R устойчивы к воздействию
окружающей среды в диапазоне температур от минус 30 до плюс 50
о
С
Измерители-регуляторы PMS-11 устойчивы к воздействию окружающей среды в
диапазоне температур от минус 30 до плюс 50
о
С
Измерители-регуляторы PMS-970 устойчивы к воздействию окружающей среды в
диапазоне температур от минус 5 до плюс 40
о
С
Измерители устойчивы к воздействию относительной влажности окружающей среды
100 % при температуре плюс 40 °С.
Дополнительнаяпогрешностьпреобразователей,вызваннаяизменением
температуры окружающего воздуха на каждые 10 °С, не более ± 0,10 %.
Измерители выдерживают перегрузку по входному сигналу, не превышающему его
максимальное значение на 25 % в течение 2 ч.
Измерители предназначены для работы при атмосферном давлении
от 84,0 до 106,7 кПа.
Масса измерителей - не более 0,5 кг.
Габаритные размеры измерителей:
- измеритель-регулятор PMS-620N - 110×102×67 мм;
- измеритель-регулятор PMS-620Т - 96×48×98 мм;
- измеритель-регулятор PMS-920- 72×36×98 мм;
- измеритель-регулятор PMS-970Т - 48×96×120 мм;
- измеритель-регулятор PMS-11N - 65×115×55 мм;
- измеритель-регулятор PMS-11Т - 96×96×62 мм;
- измеритель-регулятор PMS-11К - 50×60×69 мм;
- измеритель-регулятор PMS-100-R - 96×96×98 мм.
Знак утверждения типа
Знак утверждения типа наносится на правый верхний угол этикетки с условным
названием измерителя способом печати на самоклеющейся пленке. Этикетка размещается
на корпусе измерителя.
На титульный лист «Паспорта» знак утверждения типа наносят типографским
способом.
Комплектность средства измерений
В комплект поставки измерителей входят:
1. Измеритель-регулятор PMS.
2. Паспорт
3.Руководство по эксплуатации.
4. Дополнительное оборудование (при заказе).
Поверка
Поверку измерителей-регуляторов PMS проводят в соответствии с документом
МИ 2539-99 «Рекомендация. ГСИ. Измерительные каналы контроллеров, измерительно-
вычислительных,управляющих,программно-техническихкомплексов.Методика
поверки».
Основные средства поверки:
- калибратор универсальный FLUKE 5520А.
Сведения о методиках (методах) измерений
Лист № 7
Всего листов 7
приведены в соответствующем разделе Руководства по эксплуатации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
измерителям-регуляторам PMS:
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие
технические условия».
МИ 2539-99 «Рекомендация. ГСИ. Измерительные каналы контроллеров, измерительно-
вычислительных,управляющих,программно-техническихкомплексов.Методика
поверки».
Техническая документация фирмы APLISENS S.A., Польша.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществлениепроизводственногоконтролязасоблюдениемустановленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта; выполнение работ по оценке
соответствия промышленной продукции и продукции других видов, а также иных
объектов установленным законодательством Российской Федерации обязательным
требованиям.
Изготовитель
фирма APLISENS S.A., Польша.
Адрес: 03-192 Warszawa, ul. Morelowa 7
Тel.: +48 22 814-0777, Fax: +48 22 814-0778
E-mail:
;
Заявитель
ООО «АПЛИСЕНС», Россия.
Адрес: 142450, г. Московская область, Ногинский район,
г. Старая Купавна, ул.Придорожная, д. 34
Тел.: (495) 989-22-76; Факс (495) 989-22-76 доб.2
Е-mail:
, адрес в Инnернет:
Испытательный центр
ФГУ «РОСТЕСТ-МОСКВА»
Адрес: 117418 г. Москва, Нахимовский проспект, 31
Тел./факс: (495) 544 00 00
E-mail:
, адрес в Интернет:
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению
испытаний средств измерений в целях утверждения типа № 30010-10 от
15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«_____» ____________ 2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 30694-05 | Измерители параметров выключателей | EGIL | Фирма "GE ENERGY Programma Electric AB", Швеция | 1 год | Перейти |
| 37990-08 | Измерители скорости лазерные | Accuspeed | Фирма "George Kelk Corporation", Канада | 1 год | Перейти |
| 6394-77 | Измерители и автоматические ограничители крутящего момента | ОМ-40 | Нет данных | Нет данных | Перейти |
| 65503-16 | Измерители | MSW | Фирма "Kistler Automotive GmbH", Германия | 1 год | Перейти |
| 7285-79 | Измерители переходных помех | ИПП-2 | П/я М-5657, г.Москва | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
