Номер госреестра:
39492-08
Наименование СИ:
Датчики давления
Обозначение типа:
ЭЛЕМЕР-100
Производитель:
ООО НПП "ЭЛЕМЕР", г.Москва
Межповерочный интервал:
3 года - для кодов предела допуск. осн. погрешности 010 и 015; 5 лет - для 025 и 050
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.12.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 33807
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики давления «ЭЛЕМЕР-100»
Назначение средства измерений
Датчики давления «ЭЛЕМЕР-100» (далее – датчики) предназначены для непрерывного
преобразования значений избыточного давления, разрежения, избыточного давления-
разрежения, абсолютного давления, разности давлений и гидростатического давления
(уровня) жидких и газообразных, в том числе агрессивных, сред, газообразного кислорода и
кислородосодержащих газовых смесей в унифицированный выходной токовый сигнал и
(или) цифровой сигнал на базе HART-протокола, или цифровой сигнал на базе интерфейса
RS 485 с протоколами обмена ICP или Modbus.
Описание средства измерений
Датчики состоят из первичного преобразователя (ПП), электронного устройства и инди-
катора. В качестве первичного преобразователя используются тензорезистивные (пьезоре-
зистивные), тензорезистивные с компенсацией влияния рабочего избыточного (статическо-
го) давления и емкостные преобразователи давления. Среда под давлением подается в ка-
меру первичного преобразователя и деформирует его мембрану, что приводит к изменению
электрического сопротивления расположенных на ней тензорезисторов (пьезорезисторов)
или емкости конденсатора, одним из электродов которого является мембрана ПП. Элек-
тронное устройство преобразует сигнал, поступающий от ПП в унифицированный токовый
выходной сигнал, цифровой сигнал на базе HART-протокола и в цифровой сигнал давле-
ния, поступающий на индикатор и интерфейс.
Посредством интерфейса датчики подключаются к компьютеру для подстройки преде-
лов измерений и конфигурирования. Конфигурирование датчиков включает в себя измене-
ние диапазонов измерений, выбор зависимости выходного сигнала от входного (возрас-
тающей с выходными унифицированными сигналами 4
-
20, 0
-
20, 0
-
5 мА или убывающей с
выходными унифицированными сигналами 20
-
4, 20
-
0, 5
-
0 мА) и установку времени
демпфирования.
При использовании HART-протокола датчики передают информацию об измеряемой ве-
личине в цифровом виде по двухпроводной линии связи вместе с сигналом постоянного то-ка
4
-
20 мА, не оказывая на него влияния. Цифровой выход используется для связи датчика с
портативным HART-коммуникатором или с компьютером через стандартный последова-
тельный интерфейс и дополнительный HART-модем. При этом могут быть выполнены та-
кие операции, как: настройка датчика, выбор его основных параметров, чтение измеряемого
давления и др. HART-протокол допускает одновременное наличие в системе двух управ-
ляющих устройств: системы управления в виде компьютера с HART-протоколом и порта-
тивного HART-коммуникатора. Датчики могут распознать и выполнить команды каждого
из управляющих устройств, имеющих разные адреса и осуществляющих обмен данными в
режиме разделения времени канала связи.
На индикаторе датчика или HART-коммуникаторе в режиме измерения давления ото-
бражается значение измеряемого давления в цифровом виде в установленных при настрой-
ке единицах измерения или в процентах от диапазона изменения выходного сигнала.
Измеренные значения давления также отображаются на шкальном (барографическом)
индикаторе в процентах от полной шкалы.
В зависимости от измеряемой величины датчики имеют следующие обозначения:
ЭЛЕМЕР-100-ДИ
-
датчики избыточного давления;
ЭЛЕМЕР-100-ДА
-
датчики абсолютного давления;
ЭЛЕМЕР-100-ДВ
-
датчики разрежения;
Лист № 2
Всего листов 6
ЭЛЕМЕР-100-ДИВ
-
датчики давления - разрежения;
ЭЛЕМЕР-100-ДД
-
датчики разности давлений;
ЭЛЕМЕР-100-ДГ
-
датчики гидростатического давления.
Датчики trial исполнения:
- общепромышленное,
- кислородное,
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (Ех),
- взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» (Вн),
- повышенной надежности для эксплуатации на объектах АЭС (А).
Датчики выпускаются также в сочетании перечисленных исполнений.

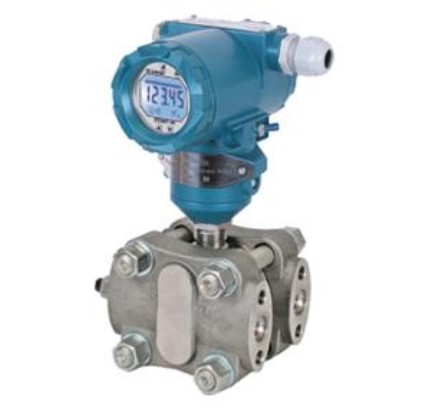

Фотография общего вида датчика представлена на рисунке 1.
Рис. 1
Программное обеспечение
В датчиках предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль датчиков
метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружае-
мым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа со-
ответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты, ис-
ключающих возможность несанкционированной модификации, обновления (загрузки), уда-
ления и иных преднамеренных изменений метрологически значимой встроенной части ПО
СИ и измеренных данных.
Для взаимодействия датчиков с компьютером используется внешнее программное обеспе-
чение (ПО), которое не оказывает влияния на метрологические характеристики датчиков.
Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в
процессе эксплуатации датчиков. Конфигурирование включает изменение диапазонов изме-
рений, выбор зависимости выходного сигнала от входного (возрастающей/убывающей) или с
функцией извлечения квадратного корня, установку времени демпфирования, изменение
единиц измерения и задание сетевого адреса датчиков. Подстройка датчиков включает уста-
новку нуля и диапазона выходного токового сигнала. ПО также предусматривает возмож-
ность выдачи текстовых сообщений о состоянии датчиков и возникающих в процессе их ра-
боты ошибках и способах их устранения.
Лист № 3
Всего листов 6
наименование
Номер версии
обеспеченияпрограммного
программного
(контрольная сум-
Алгоритм
цифрового
Идентификационные данные программного обеспечения приведены в таблице 1:
Таблица 1
Цифровой
Наименование
Идентификационное
(идентификаци-
идентификатор
вычисления
программного
программного
онный номер) обеспечения
идентификатора
обеспечения
обеспеченияма исполняемого
программного
кода)
обеспечения
Программное
обеспечениеHARTconfig.ехе12.03847Е9F2СRС-32
«HARTconfig»
Метрологические и технические характеристики
Верхние пределы измерений или диапазоны измерений датчиков:
P
BMAX
³
P
B
³
P
BMAX
/10
P
BMAX
/10
>
P
B
³
P
BMAX
/25
0,5
- избыточного давленияот 0,04 кПа до 100 МПа;
- абсолютного давления от 0,6 кПа до 16 МПа;
- разрежения от 0,04 кПа до 100 кПа;
- давления-разрежения:
с одинаковыми по абсолютному значению верхними
пределами измерений избыточного давления и разреженияот 0,0315 кПа до 50 кПа;
с различающимися по абсолютному значению верхними
пределами измерений: избыточного давленияот 60 кПа до 2,4 МПа
и разрежения 100 кПа;
- разности давлений от 0,04 кПа до 16 МПа;
-гидростатического давления от 4 кПа до 250 кПа.
Пределы допускаемой основной приведенной погрешности
в процентах от нормирующего значения:
±
0,1;
±
0,15;
±
0,25;
±
0,5;
±
1.
Код предела допускаемой основной погрешности при заказе [для предела допускаемой
основной погрешности в зависимости от верхнего предела (диапазона измерений)]:
010 (
±
0,1;
±
0,5); 015 (
±
0,15;
±
0,5); 025 (
±
0,25;
±
0,5); 050 (
±
0,5;
±
1) и соответствует приве-
денным в таблице 2.
Таблица 2 – Коды погрешностей
Код предела
Пределы допускаемой основной погрешности,
±g
, %
допускаемой основ-
ной погрешности
010
015
025
0,1
0,15
0,25
BMAX
MAXMAX(-)
B
0500,51,0
П р и м е ч а н и я
1 P– максимальный верхний предел (диапазон) измерений для дан-
ной модели датчика (сумма абсолютных максимальных значений верхних
пределов измерений избыточного давления (P ) и разрежения (P ) для
датчиков ДИВ).
2 P – верхний предел (диапазон) измерений, для датчиков ДИВ – сумма
абсолютных значений верхних пределов измерений избыточного давления
(P
B
) и разрежения (P
B(-)
).
Лист № 4
Всего листов 6
Диапазон рабочих температур окружающего воздуха,
°
С, в зависимости от конструктив-
ного исполнения:
- отплюс 5 доплюс 50 или отплюс 5 до плюс 70 (для климатического исполнения УХЛ 3.1);
- от минус 40 до плюс 70 или от минус 50 до плюс 70, или от минус 10 до плюс 70, или
от минус 25 до плюс 70 (для климатического исполнения У2);
- от минус 25 до плюс 70 или от минус 10 до плюс 70 (для климатического исполнения Т3);
- от минус 10 до плюс 70 (для климатического исполнения ТС1);
- от плюс 1 до плюс 70 (для климатического исполнения ТВ1 и ТМ1).
Выходные сигналы:
- аналоговый сигнал постоянного тока, мА: 4
-
20 (20
-
4), 0
-
20 (20
-
0) или 0
-
5 (5
-
0);
- аналоговый сигнал постоянного тока, мА:4
-
20 (20
-
4)
совмещенный с цифровым выходным сигналом на базе HART- протокола;
- цифровой сигнал на базе интерфейса RS 485.
Питание датчиков осуществляется от источников
постоянного тока напряжением, В:
при номинальном значении, В:
от 12 до 42
24 или 36.
Потребляемая мощность, Вт, не более: 1
для датчиков с аналоговым выходным сигналом;
2,5
для датчиков с цифровым выходным сигналом на базе интерфейса RS 485.
Габаритные размеры (длина; ширина; высота), мм, не более: (136; 213; 273)
в зависимости от конструктивного исполнения.
Масса, кг: от 0,6 до 9
в зависимости от конструктивного исполнения.
Средняя наработка на отказ, ч:
Средний срок службы, лет:
150000 или (270000)
в зависимости от исполнения.
12 (15)
в зависимости от исполнения.
Маркировка взрывозащиты для:
- ЭЛЕМЕР-100Ех
- ЭЛЕМЕР-100Вн
ЕхiaIICT5 X,
ЕхibIICT5 X;
1ExdIIBT4/H
2
X,
1ExdIIСT6 X.
Знак утверждения типа
наносится на поликарбонатную пленку, наклеиваемую на передние панели корпусов датчи-
ков – методом шелкографии, на руководство по эксплуатации НКГЖ.406233.029РЭ и пас-
порт НКГЖ.406233.029ПС – типографским способом.
Комплектность средства измерений
Комплектность приведена в таблице 3.
Лист № 5
Всего листов 6
Обозначение
Датчик давления «ЭЛЕМЕР-100_______»
НКГЖ.406233.029____
Таблица 3 – Комплектность
Наименование
Кол-во
Примечание
НКГЖ.406929.006
НКГЖ.406921.007
Исполнение датчика,
комплекты программ-
1ногообеспеченияи
1монтажныхчастейв
1
соответствии с заказом
НКГЖ.406233.029РЭ
1
Комплект программного обеспечения
Комплект монтажных частей
Датчики давления «ЭЛЕМЕР-100».
Руководство по эксплуатации
Датчики давления «ЭЛЕМЕР-100».
Паспорт
НКГЖ.406233.029ПС
1
Поверка
осуществляется в соответствии с разделом «Методика поверки» руководства по эксплуата-
ции НКГЖ.406233.029РЭ, согласованным ГЦИ СИ ФГУП «ВНИИФТРИ» 28.10.2008 г.
Основные средства поверки:
- манометры грузопоршневые МП-60, МП-600 1-го разряда по ГОСТ 8291;
- манометр абсолютного давления МАД-2500 (основная погрешность
±
0,02 %);
- автоматизированные задатчики избыточного давления «Воздух-6,3» и «Воздух-4000» (ос-
новная погрешность
±
0,02 %) или задатчики давления в комплекте с комплексом поверочным
давления и стандартных сигналов «ЭЛЕМЕР-ПКДС-210» (основная погрешность
±
0,03 %);
- система поверки термопреобразователей автоматизированная АСПТ [основная по-
грешность
±
(10
-4
×
I + 1) мкА].
Сведения о методиках (методах) измерений
содержатся в разделе «Использование изделий по назначению» руководства по эксплуата-
ции НКГЖ.406233.029РЭ.
Нормативные и технические документы, устанавливающие требования к датчикам
давления «ЭЛЕМЕР-100»
ГОСТ 22520-85. Датчики давления, разрежения и разности давлений с электрическими ана-
логовыми выходными сигналами ГСП. Общие технические условия.
ГОСТ 8.017-79. ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений избыточного давления до 250 МПа.
ГОСТ 8.107-81. ГСИ. Государственный специальный эталон и государственная поверочная
схема для средств измерений абсолютного давления в диапазоне 1
×
10
-8
¸
1
×
10
3
Па.
ГОСТ 8.223-76. ГСИ. Государственный специальный эталон и государственная поверочная
схема для средств измерений абсолютного давления в диапазоне 2,7
×
10
2
¸
4000
×
10
2
Па.
ГОСТ 8291-83. Манометры избыточного давления грузопоршневые. Общие технические
требования.
ГОСТ Р 51330.0-99. Электрооборудование взрывозащищенное. Часть 0. Общие требования.
ГОСТ Р 51330.1-99. Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида
«взрывонепроницаемая оболочка».
ГОСТ Р 51330.10-99. Электрооборудование взрывозащищенное. Часть 11. Искробезопасная
электрическая цепь i.
ТУ 4212-081-13282997-08. Датчики давления «ЭЛЕМЕР-100». Технические условия.
Лист № 6
Всего листов 6
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных законода-
тельством Российской Федерации требований промышленной безопасности к эксплуатации
опасного производственного объекта; осуществление деятельности в области использова-
ния атомной энергии; выполнение работ по оценке соответствия промышленной продукции
и продукции других видов, а также иных объектов установленным законодательством Рос-
сийской Федерации обязательным требованиям.
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие
«ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1
Тел.: (495) 988-48-55, факс: (499) 735-02-59
E-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно–
исследовательский институт физико–технических и радиотехнических измерений» (ФГУП
«ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р–н, городское посе-
ление Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р–н, п/о Менделеево
Телефон: (495) 526–63–00, факс: (495) 526–63–00
E–mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств из-
мерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«_____»_________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 17477-98 | Измерители артериального давления и частоты пульса автоматические цифровые | UB-322 | Фирма "A&D Company Ltd.", Япония | 1 год | Перейти |
| 21842-01 | Датчики давления | Кварц-2 | ЗАО "Термоавтоматика", г.Мытищи | 1 год | Перейти |
| 7267-90 | Преобразователи давления вибростержневые, специальные, искробезопасные с блоками питания и универсальные | 1888 ПДВИ, 1888 БП, 1888 ПДВУ | АО "Тензоприбор", г.Краснодар | Нет данных | Перейти |
| 3730-87 | Датчики относительной влажности воздуха | ДВ-1К | Опытный завод Киевского института автоматики, Украина, г.Киев | Нет данных | Перейти |
| 50387-12 | Датчики весоизмерительные тензорезисторные | ВРП | ООО "РАИЛ", г.Новокузнецк | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
