Номер госреестра:
39300-08
Наименование СИ:
Термостаты жидкостные
Обозначение типа:
Термотест
Производитель:
ООО "Термэкс", г.Томск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.09.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 33631/1
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1393 от 17.06.2019 г.)
Термостаты жидкостные ТЕРМОТЕСТ
Назначение средства измерений
Термостаты жидкостные ТЕРМОТЕСТ (далее — термостаты) предназначены для
воспроизведения и поддержания заданной температуры при поверке, калибровке и градуировке
средств измерений температуры погружного типа методом непосредственного сличения с
эталонным термометром.
Описание средства измерений
Принцип действия термостатов жидкостных ТЕРМОТЕСТ основан на поддержании
заданнойтемпературыциркулирующеготеплоносителяиобеспеченииравномерного
температурного поля в рабочей ванне термостата. Циркуляция теплоносителя и поддержание
заданной температуры посредствомнагреваосуществляетсяблоком регулирования
температуры. Охлаждение теплоносителя осуществляется за счет теплообмена с окружающей
средой, либо с помощью встроенной холодильной машины.
Термостатывыпускаютсявследующихмодификациях:ТЕРМОТЕСТ-100,
ТЕРМОТЕСТ-100-40, ТЕРМОТЕСТ-200, ТЕРМОТЕСТ-300, ТЕРМОТЕСТ-05 и ТЕРМОТЕСТ-
05-1, отличающихся конструктивными особенностями и диапазоном воспроизведения
температуры.
Термостаты жидкостные ТЕРМОТЕСТ состоят из блока регулирования температуры 1 и
ванны 2 (рисунок 1). В ванне термостатов ТЕРМОТЕСТ-200 и ТЕРМОТЕСТ-300 располагаются
основная и рабочая ванны. В ванне термостатов ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-100-40,
ТЕРМОТЕСТ-05 и ТЕРМОТЕСТ-05-1 располагаются холодильная машина, основная и рабочая
ванны.
В каждом термостате имеются:
−
четыре независимых секундомера, при помощи которых можно определять интервалы
времени длительностью до 10000 секунд с разрешением 0,1 с. Каждый секундомер
может определять длительность двух последовательных интервалов;
−
часы реального времени, с помощью которых можно автоматически включать и/или
выключать термостат в заданное время;
−
встроенныйтаймерсозвуковымсигналомдлянапоминанияобистечении
установленного интервала времени;
−
порт USB и опциональные порты RS-232 и RS-485 для управления термостатом.
Для термостатов предусмотрено применение специального автономного программного
обеспечения (ПО) «MasterGraph» для управления их работой и записи значений температуры
теплоносителя в текстовом и графическом виде, а также библиотеки динамической компоновки
hidt.dll, позволяющей многократное использование различных программных приложений и
упрощающей написание собственного ПО для работы с термостатами. ПО «MasterGraph»
находится в свободном доступе для скачивания, а библиотека поставляется по запросу
потребителя.
Лист № 2
Всего листов 6

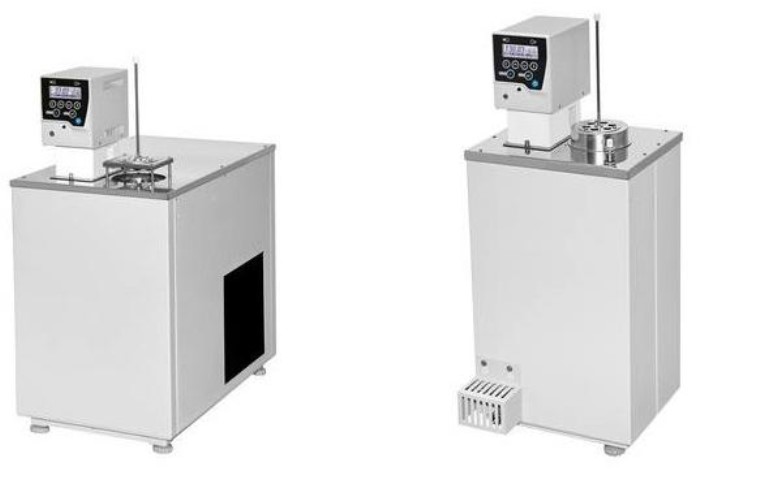

Фотографии общего вида термостатов представлены на рисунке 1.
Рисунок 1 - Общий вид термостатов жидкостных ТЕРМОТЕСТ
Пломбирование термостатов не предусмотрено
ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-100-40
ТЕРМОТЕСТ-05
ТЕРМОТЕСТ-05-1
1
ТЕРМОТЕСТ-200, ТЕРМОТЕСТ-300
1
1
1
2
2
2
2
Лист № 3
Всего листов 6
Программное обеспечение
Программноеобеспечениетермостатовсостоитизметрологическизначимого
встроенногоПО, расположенного вовнутреннейпамяти микроконтроллераблока
регулирования температуры. Данное ПО устанавливается предприятием-изготовителем в
процессе изготовления и не подлежит внешней модификации на протяжении всего времени
функционирования изделия.
Структура ПО исключает возможность несанкционированного влияния на ПО СИ и
измерительную информацию. Уровень защиты ПО от преднамеренного и непреднамеренного
доступа соответствует уровню «высокий» согласно Р 50.2.077-2014.
ПО термостатов жидкостных
Таблица 1 — Идентификационные данные встроенного
ТЕРМОТЕСТ
Идентификационные данные
Идентификационное наименование ПО
Номер версии ПО, не ниже
Цифровой идентификатор программного обеспечения
Значение
ТЕРМЭКС ТОМСК
v1.0.0
не доступен
Метрологические и технические характеристики
Основные метрологические и технические характеристики термостатов приведены в
таблицах 2, 3.
Таблица 2 – Основные метрологические характеристики термостатов
Наименование характеристикиЗначение
Диапазон воспроизводимых температур, °C:
- ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-05-1от -80 до +30
- ТЕРМОТЕСТ-100-40 от -40 до +105
- ТЕРМОТЕСТ-100 от -30 до +105
- ТЕРМОТЕСТ-200 от +40 до +200
- ТЕРМОТЕСТ-300 от +95 до +300
Нестабильность поддержания установленной температуры (±σ)
(*)
в
течение 30 минут,
°
C, не более:
- ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-05-1
±0,02
- ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-100-40, ТЕРМОТЕСТ-200,
ТЕРМОТЕСТ-300
±0,01
Неоднородность температурного поля в рабочей ванне термостата (на
глубине не менее 10 мм от поверхности теплоносителя),
°
C, не более:
- ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-05-1
-
в диапазоне от -70 до +30 °С
±0,02
-
в диапазоне ниже -70 °С
±0,10
- ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-100-40, ТЕРМОТЕСТ-200,
ТЕРМОТЕСТ-300
±0,01
Нормальные условия измерений:
- температура окружающей среды,
°
Cот +15 до +25
- относительная влажность, % от 30 до 80
- атмосферное давление, кПаот 84,0 до 106,7
Нестабильностьподдержания установленной температуры и
неоднородность температурного поля термостата в рабочих условиях1,5
применения, в долях от этих характеристик в нормальных условиях
Примечание:
(*)
За нестабильность поддержания установленной температуры принимают стандартное
отклонение повторяемости (σ) при доверительной вероятности Р=0,95 за промежуток времени
30 минут, которое вычисляют по формуле:
Лист № 4
Всего листов 6
(
2
с
t
i
å
-
Наименование характеристикиЗначение
σ
=
k
i
=
1
t
n
-
1
р
)
, при k=2,
где:
t
ср
— среднее арифметическое значение температуры, полученное при регистрации данных
по одному из предложенных вариантов,
°
C;
t
i
— значение температуры в i-той точке массива данных;
n— количество измерений в массиве данных.
Значение
от +10 до +25
5
от 198 до 242
от 49 до 51
4,2
3,5
2,5
Ø90×430
Ø90×430
Ø90×520
800×500×1220
500×800×1220
450×700×810
360×360×900
115
70
35
от +10 до +35
80
от 84,0 до 106,7
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, кВт, не более:
- ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-05-1
- ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-100-40
- ТЕРМОТЕСТ-200, ТЕРМОТЕСТ-300
Размеры рабочей ванны, мм:
- ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-05-1
- ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-100-40
- ТЕРМОТЕСТ-200, ТЕРМОТЕСТ-300
Габаритные размеры термостата, мм, не более:
- ТЕРМОТЕСТ-05
- ТЕРМОТЕСТ-05-1
- ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-100-40
- ТЕРМОТЕСТ-200, ТЕРМОТЕСТ-300
Масса, кг, не более:
- ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-05-1
- ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-100-40
- ТЕРМОТЕСТ-200, ТЕРМОТЕСТ-300
Рабочие условия эксплуатации:
- температура окружающей среды, °C
- ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-05-1
- ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-100-40, ТЕРМОТЕСТ-200,
ТЕРМОТЕСТ-300
- относительная влажность воздуха, %, не trial -
атмосферное давление, кПа
Средний срок службы, лет:
- ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-05-1
- ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-100-40, ТЕРМОТЕСТ-200,
ТЕРМОТЕСТ-300
Средняя наработка на отказ, ч, не менее
7
10000
Знак утверждения типа
наносится на маркировочную наклейку термостатов и на титульный лист эксплуатационной
документации печатным способом.
Лист № 5
Всего листов 6
Комплектность средства измерений
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
1 экз.
Обозначение
Кол-во
ТКЛШ 4.106.010-05
ТКЛШ 4.106.010-03
ТКЛШ 4.106.024
ТКЛШ 4.106.024-17
ТКЛШ 4.106.001-03
ТКЛШ 3.222.009-23
ТКЛШ 3.222.009-22
ТКЛШ 3.222.009-13
ТКЛШ 3.222.009-15
ТКЛШ 4.853.008-02
ТКЛШ 4.853.008
ТКЛШ 2.998.519 РЭ
ТКЛШ 2.998.013 РЭ
ТКЛШ 2.998.034 РЭ
Таблица 4 – Комплектность средства измерений
Наименование
Ванна термостата:
- ТЕРМОТЕСТ-05
- ТЕРМОТЕСТ-05-1
- ТЕРМОТЕСТ-100
- ТЕРМОТЕСТ-100-40
- ТЕРМОТЕСТ-200, ТЕРМОТЕСТ-300
Блок регулирования температуры:
- М11М-Х (для ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-05-1)
- М10М-Х (для ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-100-40)
- М15Т (для ТЕРМОТЕСТ-200)
- М15 (для ТЕРМОТЕСТ-300)
Кабель соединительный:
- ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-05-1
- ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-100-40
Руководство по эксплуатации термостатов:
- ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-05-1
- ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-100-40
- ТЕРМОТЕСТ-200, ТЕРМОТЕСТ-300
Руководство по эксплуатации блоков регулирования
(*)
:
- М11М-Х
- М10М-Х
- М15, М15Т
Методика поверки
ТКЛШ 3.222.009-23 РЭ
ТКЛШ 3.222.009-22 РЭ
ТКЛШ 3.222.009-15 РЭ
ТКЛШ 0.515.003 МП с
изменением №1
Примечание:
(*)
Входит в комплект поставки блоков регулирования
Поверка
осуществляется по документу ТКЛШ 0.515.003 МП «Термостаты жидкостные ТЕРМОТЕСТ.
Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 15.03.2019 г.
Основные средства поверки:
Рабочие эталоны 3-го разряда по ГОСТ 8.558-2009 – термометры сопротивления
эталонные ЭТС-100 (Регистрационный № 19916-10);
Преобразователи сигналов ТС и ТП прецизионные ТЕРКОН (Регистрационный
№ 23245-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в руководство по
эксплуатации.
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к термостатам
жидкостным ТЕРМОТЕСТ
ГОСТ Р trial-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
Лист № 6
Всего листов 6
ТУ 4211-054-44229117-2008 «Термостаты жидкостные ТЕРМОТЕСТ. Технические
условия»
Изготовитель
Общество с ограниченной ответственностью «Термэкс» (ООО «Термэкс»)
ИНН 7018039587
Адрес: 634055, г. Томск, пр. Академический, д. 4, стр. 3
Тел./факс: +7 (3822) 49-21-52, 49-26-31
Web-сайт:
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 12598-99 | Хроматографы жидкостные с устройствами пробоподготовки и дозирования растворов | Gilson (хроматографы) Pipetman P, Pipetman F, Microman и Distriman (устройства) | Фирма "Gilson", Франция | 1 год | Перейти |
| 14528-95 | Хроматографы жидкостные | Integral 4000 | Фирма "PerkinElmer Corporation", США | 1 год | Перейти |
| 76255-19 | Хроматографы жидкостные | Flexar | Корпорация "PerkinElmer Inc.", США | 1 год | Перейти |
| 11038-87 | Хроматографы жидкостные микроколоночные с автоматизированной системой обработки информации | Милихром-1 | ПО "Научприбор", г.Орел | 2 года | Перейти |
| 12490-12 | Термометры технические жидкостные | ТТЖ-М | ПАО "Стеклоприбор", Украина, г.Червонозаводское | 3 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
