Источники питания постоянного тока Agilent 6030A, 6031A, 6032A, 6033A, 6035A, 6038A, ГРСИ 39240-08
Номер госреестра:
39240-08
Наименование СИ:
Источники питания постоянного тока
Обозначение типа:
Agilent 6030A, 6031A, 6032A, 6033A, 6035A, 6038A
Производитель:
Фирма "Agilent Technologies", Малайзия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.12.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 33532
об утверждении типа средств измерений
Лист №1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Источники питания постоянного тока Agilent 6030А, 6031А, 6032А, 6033А,
6035А, 6038А
Назначение средства измерений
Источники питания постоянного тока Agilent 6030А, 6031А, 6032А, 6033А, 6035А,
6038А, (далее – источники) предназначены для воспроизведения напряжения и силы
постоянного тока и питания радиотехнических устройств стабилизированным постоянным
напряжением и током.
Описание средства измерений
Источники питания постоянного тока Agilent 6030А, 6031А, 6032А, 6033А, 6035А,
6038А представляют собой программируемые, регулируемые источники постоянного тока и
напряжения с одним выходом.

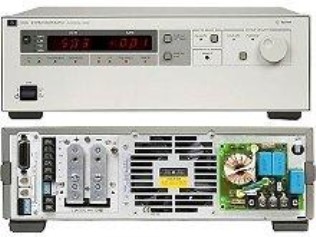

Управление и контроль за режимами работы источников питания осуществляет
встроенный микропроцессор. На передней панели источников питания расположены:
выходные разъемы положительной и отрицательной полярности;
жидкокристаллический цифровой индикатор для отображения параметров напряжения
и тока на выходе в цифровом виде;
клавиша включения/выключения источника питания;
функциональные клавиши, с помощью которых производится настройка уровня
выходного напряжения или тока.
На задней панели источников питания расположены:
выходные разъемы положительной и отрицательной полярности;
разъем питания от сети переменного тока;
разъемы RS-232 и GPIB;
вентилятор, предназначенный для воздушного охлаждения источника.
Отличие модификаций источников питания постоянного тока Agilent 6030А, 6031А,
6032А, 6033А, 6035А, 6038А заключается в разных значениях выходных параметров
напряжений и токов.
Источники 6030А, 6031А, 6032А, 6035АИсточник 6033А, 6038А
Лист № 2
Всего листов 4
Метрологические и технические характеристики
в режиме
погрешности
напряжения
напряжения
Таблица 1 – Основные метрологические характеристики источников питания
стабилизации выходного напряжения постоянного тока
Модифи- Максимальное Предел допускаемой Нестабильность выходного напряжения
кациянапряжение наабсолютнойпостоянного тока
выходе
установки выходного
при изменениипри изменении
напряжения
постоянного тока
питанияна нагрузке
Уровень
пульсаций
выходного
напряжения
6030А 200 В
6031А 20 В
6032А 60 В
6033А20 В
± (0,00035U
уст
+ 145 мВ)
± (0,00035U
уст
+ 15 мВ)
± (0,00035U
уст
+ 40 мВ)
± (0,00035U
уст
+ 9 мВ)
± (0,0001U
уст
+ 5 мВ)
± (0,0001U
уст
+ 2 мВ)
± (0,0001U
уст
+ 3 мВ)
± (0,0001U
уст
+ 1 мВ)
± (0,0001U
уст
+ 5 мВ) ± 22 мВ
± (0,0001U
уст
+ 3 мВ) ± 8 мВ
± (0,0001U
уст
+ 5 мВ) ± 8 мВ
± (0,0001U
уст
+ 2 мВ) ± 3 мВ
6035А 500 В ± (0,0025U
уст
+ 400 мВ) ± (0,0001U
уст
+ 17 мВ) ± (0,0001U
уст
+ 40 мВ) ± 50 мВ
6038А 60 В ± (0,00035U
уст
+ 40 мВ) ± (0,0001U
уст
+ 2 мВ) ± (0,0001U
уст
+ 3 мВ) ± 3 мВ
Примечание: U
уст.
– значение воспроизводимого напряжения постоянного тока.
тока
кацияток на выходеабсолютной
установки выходного
постоянного тока
Уровень
тока
Таблица 2 – Основные метрологические характеристики источников питания в режиме
стабилизации выходного постоянного тока
Модифи- Максимальный Предел допускаемой
Нестабильность выходного постоянного
пульсаций
погрешности
при изменении при изменении
выходного
напряжения напряжения
питания на нагрузке
6030А17 А± (0,002I
уст
+ 25 мА)± (0,0001I
уст
+5 мА) ± (0,0001I
уст
+10 мА)± 15 мА
6031А120 А
6032А50 А
± (0,0025I
уст
+ 250 мА)
± (0,002I
уст
+ 85 мА)
± (0,0001I
уст
+25 мА) ± (0,0001I
уст
+15 мА) ± 120 мА
± (0,0001I
уст
+10 мА) ± (0,0001I
уст
+10 мА) ± 25 мА
6033А30 А± (0,0015I
уст
+ 20 мА)± (0,0001I
уст
+6 мА) ± (0,0001I
уст
+9 мА)± 30 мА
6035А 5 А ± (0,003I
уст
+ 63 мА) ± (0,0003I
уст
+17 мА) ± (0,0003I
уст
+34 мА) ±50 мА 6038А
10 А± (0,0009I
уст
+ 10 мА)± (0,0001I
уст
+2 мА) ± (0,0001I
уст
+5 мА) ± 5 мА
Примечание: I
уст.
– значение воспроизводимой силы постоянного тока.
Общие технические характеристики:
габаритные размеры, (высота
´
ширина
´
глубина), мм..............................................425,5
´
132,6
´
503,7
масса, кг
мод. 6030А, 6032А, 6035А.......................................................................................................................16,3
мод. 6031А..................................................................................................................................................17,2
мод. 6033А, 6038А......................................................................................................................................9,6
номинальное напряжение сети питания переменного тока, В...........................................................220
частота сети питания, Гц.....................................................................................................................50…60
Условия эксплуатации:
рабочая температура, °C...............................................................................................................От 0 до 40
относительная влажность, %......................................................................От 30 до 90, без конденсации
высота над уровнем моря, м...................................................................................................................3000
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на переднюю панель источников питания методом трафаретной печати со слоем
защитного покрытия и на титульный лист руководства по эксплуатации типографским
способом.
Комплектность средства измерений
Таблица 3 – Комплектность источников питания
Наименование
Источник питания
Сетевой шнур
Руководство по эксплуатации
Методика поверки
Количество
1
1
1
1
Поверка
осуществляется по документу МП-087/447-2008 «Источники питания постоянного тока Agilent
серий (моделей) 60ххх. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» в
ноябре 2008 г.
Средства поверки: мультиметр цифровой APPA-109 (Госреестр № 20085-11); нагрузка
электронная программируемая PEL-300 (Госреестр № 20480-07); катушка электрического
сопротивления Р310 (Госреестр № 1162-58); микровольтметр В3-57 (Госреестр № 7657-80).
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к источникам
питания постоянного тока Agilent 6030А, 6031А, 6032А, 6033А, 6035А, 6038А
1. ГОСТ 14014-91Приборы и преобразователи измерительные цифровые напряжения, тока,
сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94Средства измерений электрических и магнитных величин. Общие
технические условия.
3. Техническая документация фирмы «Agilent Technologies», Малайзия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
Фирма «Agilent Technologies», Малайзия.
Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia.
Заявитель
ООО «Аджилент Текнолоджиз», г. Москва.
Адрес: 113054, г. Москва, Космодамианская наб., 52 стр. 1.
Тел.: +7 495 797 3900Факс: +7 495 797 3901
Web-сайт:
Лист № 4
Всего листов 4
Испытательный центр
ГЦИ СИ ФГУ «Ростест-Москва».
Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31.
Тел. 8 (495) 544 00 00.
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
М.п.«»2013 г.
