Анализаторы спектра ZET 017, ГРСИ 39236-08
Номер госреестра:
39236-08
Наименование СИ:
Анализаторы спектра
Обозначение типа:
ZET 017
Производитель:
ООО "Электронные технологии и метрологические системы", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.10.2023
Описание типа:
Методика поверки:
-
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
К сожалению, комментарии пока что отсутствуют. Вы можете быть первым.
Оставить комментарий:

Описание типа средства измерения:
Читать в отдельном окне
Untitled document
Приложение к свидетельству № 33528/1
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы спектра
ZET 017
Назначение средства измерений
Анализаторы спектра ZET 017 (далее по тексту - анализаторы) предназначены для
измерений параметров спектральных составляющих сигналов и генерации электрических
сигналов с нормированными метрологическими параметрами.
Описание средства измерений
Анализаторы могут применяться автономно или в составе автоматизированных систем,
а также в системах управления технологическими процессами и для научно-технических
исследований.
Принцип действия анализаторов основан на параллельном (одновременном) анализе
спектров сигналов.
Анализаторы позволяют:
- осуществлять анализ сигналов в реальном времени и сигналов, взятых из записей;
- осуществлять октавный и 1/3-октавный анализ на основе параллельных цифровых
фильтров;
- проводить узкополосный спектральный анализ сигналов;
- измерять напряжение постоянного и переменного тока;
- осуществлять генерацию синусоидальных сигналов и сигналов постоянного тока
- регистрировать сигналы (вводить в память оцифрованные значения сигнала,
с последующей записью на накопитель).
Анализаторы имеют интуитивно понятный графический интерфейс управления
и отображения результатов измерений.
Анализаторы обеспечивают работу в основных режимах:
-«Октавный анализ»;
-«1/3-октавный анализ»;
-«Узкополосный анализ»;
-«Вольтметр постоянного тока»;
-«Вольтметр переменного тока»;
-«Генератор»;
-«Регистратор».
Конструктивно анализаторы представляют собой блок ввода и обработки сигналов и
выпускаются в нижеперечисленных модификациях.
ZET 017-С имеет в составе встроенную специализированную компьютерную систему и
выпускается в промышленном корпусе. Варианты исполнения в зависимости от количества
входных каналов (4, 8, 16, 24, 32): ZET 017-C4, ZET 017-C8, ZET 017-C16, ZET 017-C24,
ZET 017-C32.
ZET 017-P имеет в составе встроенную специализированную компьютерную систему и
выпускается в промышленном корпусе. Варианты исполнения в зависимости от количества
входных каналов (2, 4, 8, 16, 32, 64): ZET 017-Р2, ZET 017-Р4, ZET 017-Р8, ZET 017-Р16,
ZET 017-Р32, ZET 017-Р64.
ZET 017-U имеет в составе встроеннуюспециализированную компьютерную систему и
выпускается в пластиковом корпусе. Варианты исполнения в зависимости от количества
входных каналов (2, 4, 8, 16, 32, 64): ZET 017-U2, ZET 017-U4, ZET 017-U8, ZET 017-U16,
ZET 017-U32, ZET 017-U64.
ZET 017-T имеет в составе встроенную специализированную компьютерную систему и
выпускается в пластиковом корпусе. Варианты исполнения в зависимости от количества
входных каналов (4, 8, 16, 24, 32, 64): ZET 017-T4, ZET 017-T8, ZET 017-T16, ZET 017-T24,
ZET 017-T32, ZET 017-T64.
Лист № 2
Всего листов 8

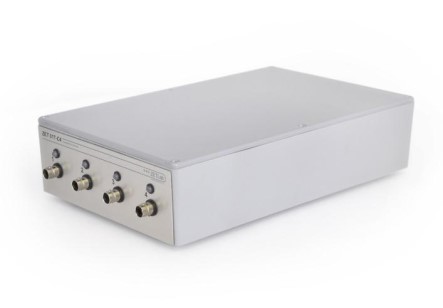

Рисунок 1 - Внешний вид анализатора спектра ZET 017-С4

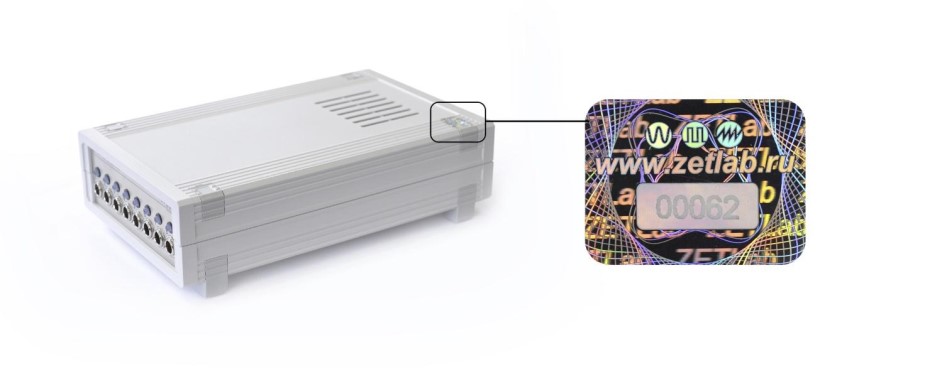

Рисунок 2 - Внешний вид анализатора спектра ZET 017-Р8

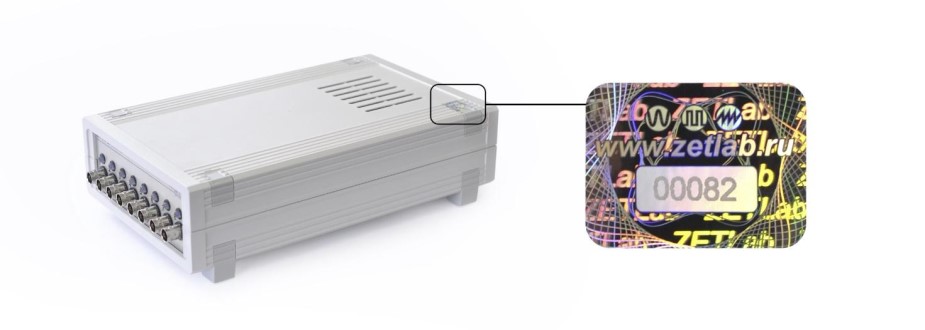

Рисунок 3 - Внешний вид анализатора спектра ZET 017-Т8
с указанием места пломбирования
Лист № 3
Всего листов 8

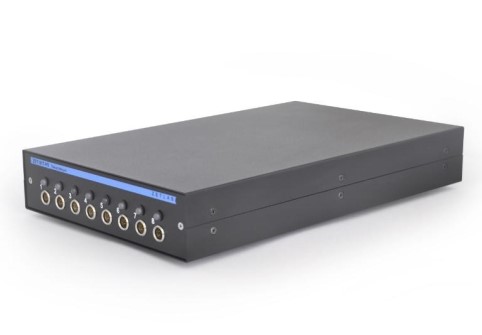

Рисунок 4 - Внешний вид анализатора спектра ZET 017- U8
с указанием места пломбирования

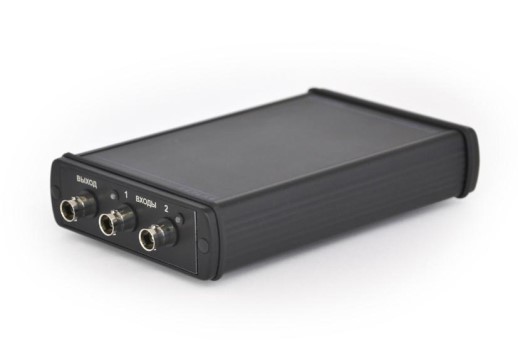

Рисунок 5 - Внешний вид анализатора спектра ZET 017-U2
