Счетчики многофункциональные и анализаторы качества электрической энергии ExpertMeter 720 (EM 720), ГРСИ 39235-13
Номер госреестра:
39235-13
Наименование СИ:
Счетчики многофункциональные и анализаторы качества электрической энергии
Обозначение типа:
ExpertMeter 720 (EM 720)
Производитель:
Фирма "Satec Ltd.", Израиль
Межповерочный интервал:
8 лет, с 2014 г. 14 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.07.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики многофункциональные и анализаторы качества электрической
энергии ExpertMeter 720 (EM 720)
Назначение средства измерений
Счетчики многофункциональные и анализаторы качества электрической энергии
ExpertMeter 720 (EM 720) (далее счетчики) предназначены для измерения и регистрации
электроэнергетических величин в многотарифном режиме и показателей качества
электрической энергии (ПКЭ) в трёхфазных сетях, включая дополнительную возможность
регистрации коротких замыканий и импульсных перенапряжений.
Описание средства измерений
Конструктивно счетчик выполнен в ударопрочном пылезащитном корпусе и
представляет собой портативный цифровой прибор, внешний вид которого с указанием
схемы пломбирования от несанкционированного доступа представлен на рисунке 1.

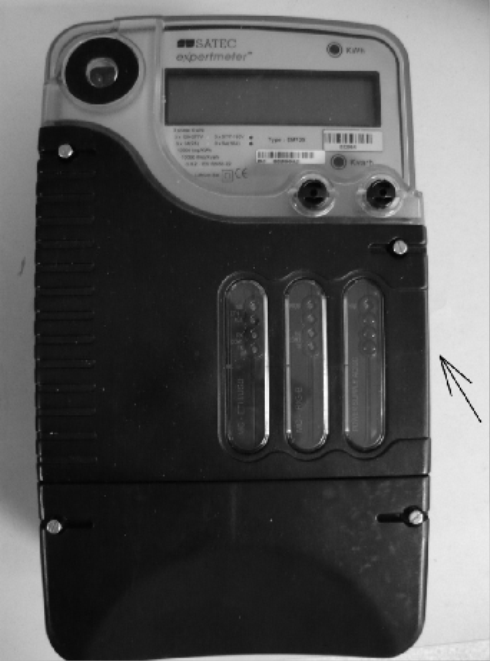

Рисунок 1 - Внешний вид счетчика, стрелкой показано место нанесения знака утверждения
типа
Приложение к свидетельству № 52072
об утверждении типа средств измерений
Лист № 2
Всего листов 8

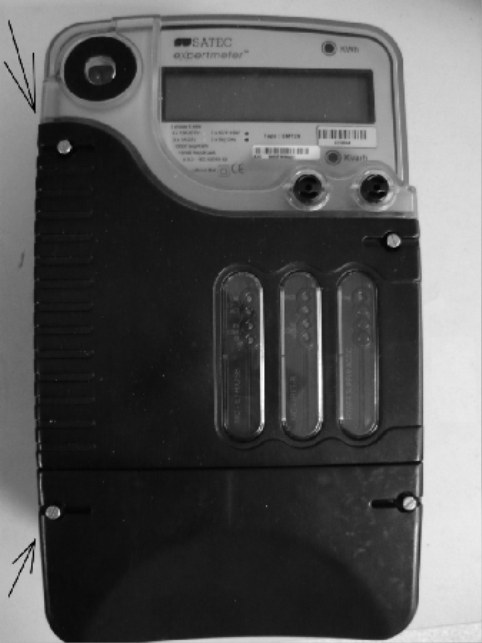

Рисунок 2 – Крепёжные винты (показаны стрелками), позволяющие пользователю
осуществлять пломбирование счётчика.
Счётчики имеют четыре входа для измерения напряжения и четыре гальванически
изолированных входа для измерения силы тока.
Счётчики используются как для прямого подключения к сети, так и для подключения
через трансформаторы тока и напряжения.
Счётчики выполняют аналого-цифровое преобразование мгновенных значений
измеряемых сигналов с частотой дискретизации в 128 раз превосходящей сетевую частоту и
вычисление значений измеряемых величин из полученного массива данных в соответствии с
программой.
Счетчики оснащены тремя микропроцессорами, работающими в трех независимых
системах:
-
микропроцессор системы учета электроэнергии;
-
микропроцессордлярегистрациииизмерениякратковременных
импульсных перенапряжений;
-
микропроцессор для расчета ПКЭ.
Питание счетчика обеспечивается от измеряемых цепей напряжения, а также от
внешнего источника питания постоянного тока. При кратковременных (до 6,5 ч.) перерывах
питание счётчика осуществляется от встроенной NiMH батареи.
Как анализаторы ПКЭ, счетчики выполняют измерение, регистрацию и мониторинг
всех параметров электрической энергии: напряжений, токов, мощностей, энергий, провалов
напряжений и перенапряжений, прерываний напряжения, несимметрии напряжений,
гармоник и интергармоник напряжений в однофазных и трехфазных сетях при трех- и
четырехпроводных схемах включения.
Лист № 3
Всего листов 8
Счетчики могут применяться для коммерческого учета электроэнергии и измерений
ПКЭ в различных системах электроснабжения как автономно, так и в составе
автоматизированных информационно-измерительных систем учета электроэнергии и
автоматизированных систем диспетчерского управления.
Записьвыбранныхдлярегистрациипараметров электроэнергииисобытий
производится во внутреннюю энергонезависимую память счетчика, информация из которой,
в том числе в виде осциллограмм, может быть выведена через цифровой интерфейс для
дальнейшей обработки или хранения. Выбор регистрируемых параметров, режимов
измерений и прочие настройки счетчика могут проводиться при помощи кнопок управления
и дистанционно через цифровой интерфейс. Счетчик оснащен жидкокристаллическим
индикатором, служащимдля отображения результатовизмеренийи параметров
конфигурации. Счетчик обеспечивает самодиагностику всех основных блоков и устройств.
В журнале событий счетчика регистрируются время и даты наступления событий
самодиагностики, срабатывания уставок и операций дискретных входов/релейных выходов.
Счетчики имеют, в зависимости от вариантов исполнения, следующие типы
коммуникационныхпортов: RS-232, RS-422, RS-485, Ethernet, USB, GPRS-модем,
оптический инфракрасный порт.
Счетчики предназначены для установки в закрытых отапливаемых и неотапливаемых
помещениях.
Технически возможный способ пломбирования счётчика пользователем указан на
рисунке 2.
Программное обеспечение
Программное обеспечение счетчиков записано в память микропроцессоров и с
помощью пароля защищено от несанкционированного вмешательства, приводящего к
искажению результатов измерений. Идентификационные данные программного обеспечения
счетчиковмногофункциональныхианализаторовкачестваэлектрическойэнергии
ExpertMeter 720 (EM 720) приведены в таблице 1.
данные
качества
программного
электрической
обеспечения счетчиков
энергии ExpertMeter 720
Таблица1–Идентификационные
многофункциональных и анализаторов
(EM 720)
Наименование
программного
обеспечения
Идентификационное
наименование
программного
обеспечения
Номер версии
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
Отсутствует
Встроенное
программное
о
беспечение
EM720_26.1.16_84CC
EM720_26.7.16_404A
EM720_26.11.16_5C71
EM720_26.17.16_7F16
26.1.16
26.1.16
26.1.16
26.1.16
84CC
404A
5C71
7F16
Отсутствует
Отсутствует
Отсутствует
УровеньзащитыпрограммногообеспеченияСИотнепреднамеренныхи
преднамеренных изменений «С» по МИ 3286-2010.
Лист № 4
Всего листов 8
Метрологические и технические характеристики
Основные характеристики счетчиков приведены в таблице 2
Таблица 2 – Технические и метрологические характеристики
Величины
ПредельныеНоминальные значения
значения
Напряжение фазное, В
Пределы
допускаемой
основной
относительной
погрешности
± 0,1 % *
Ток, А
± 0,1 % **
Частота, Гц
± 0,01 Гц
От 4 до 560 Задается при параметрировании
счетчика;
при прямом включении без
трансформатора: 3×120/207;
3×220/380; 3×230/400; 3×277/480
3×220; 3×230; 3×277
при включении через
трансформатор напряжения:
3×57,7/100; 3×63,5/110;
3×69,2/120; 3×57,7; 3×63,5;
3×69,2
от 1 до1 или 5
200 %зависит от исполнения
ном. тока
От 40 до 6550 или 60
или
от 45 до 70
От -1 до +1
± 0,2 %
± 1,5%
± 1,5%
1 градус
± 0,15 %
Класс 0.2S по ГОСТ Р 52323-2005
± 0,2 %
± 0,2 %
Коэффициент мощности
при токе ≥2 % номинала,
cosφ ≥ 05
Коэффициент искажения
синусоидальности тока и
напряжения относительно
основной гармоники, при
токе и напряжении более
10 % полной шкалы
Коэффициент искажения
синусоидальности тока
относительно
номинального тока, при
токе более 10 % полной
шкалы
Фазовые углы
Коэффициент несимметрии
напряжений
Активная мощность
Активная энергия;
потребление/генерация
Реактивная мощность
Реактивная энергия,
потребление/генерация
Класс 1 по ГОСТ Р 52425-2005
± 0,3 %
± 0,3 %
Лист № 5
Всего листов 8
погрешности хода± 0,45
± 0,15
5 лет
Полная мощность± 0,2 %
Полная энергия,± 0,2 %
потребление/генерация
Пределы допускаемой
основной абсолютной
Имеется возможность синхронизации от
внутренних часов счетчика,
внешнего источника точного времени
с/сут, при 23 °С
Пределы допускаемой
дополнительной
температурной
погрешности хода
внутренних часов счетчика
(с/сут)/, °С
Встроенныечасы,срок
службы батареи, при 23 °С
Соответствие дополнительной погрешности, вызванной влияющими величинами,
нормативам ГОСТ Р 52323-2005, пункт 8.2.
Влияющая величинаПредельная дополнительная погрешность, %
Изменение температуры 0,01
окружающего воздуха
Изменение напряжения0,10
Изменение частоты0,10
Обратный порядок следования0,05
фаз
Несимметрия напряжения0,50
Гармоники в цепях тока и0,40
напряжения
Субгармоники в цепи0,60
переменного тока
Постоянная магнитная2,00
индукция внешнего
происхождения
Магнитная индукция внешнего0,50
происхождения 0,5 мТл, 50 Гц
Радиочастотные1,00
электромагнитные поля
Функционирование0,05
вспомогательных частей
Кондуктивные помехи,1,00
наводимые радиочастотными
полями
Наносекундные импульсные1,00
помехи
Устойчивость к колебательным1,00
затухающим помехам
Технические характеристики
Сила стартового тока0,001 I
ном
Потребляемая мощность по
цепям напряжения (на фазу),
Лист № 6
Всего листов 8
ГОСТ Р 53325-2005
9
до 19,2
до 115,2
до 115,2
до 12
до 10/100
Протоколы:
Modbus RTU/ASII и DNP 3.0
Modbus RTU/ASII и DNP 3.0
Modbus/TCP или DNP 3.0/TCP
Modbus RTU
Modbus/TCP или DNP 3.0/TCP
365 дней
20 лет
Влажность, %
от минус 40 до 70
от минус 45 до 85
до 95 без конденсата
0,2
не более, В·А
Потребляемая мощность по
цепям тока (на фазу), не более,
В·А:
при номинальном токе 5 А
при номинальном токе 1 А
Класс защиты цепей токов и
напряжения
0,2
0,05
Класс Б
(4 кВ на
минуту)
Количество десятичных знаков
индикатора
Скорость обмена информацией
по цифровым интерфейсам:
оптический инфракрасный
порт, кбит/с
RS-323/RS-485, кбит/с
GPRS-модем, кбит/с
USB 1.1, Мбит/с
Ethernet, Мбит/с
Срок хранения данных
профиля нагрузки активной и
реактивной энергии в
«прямом» и «обратном»
направлениях при времени
интегрирования 30 мин.,
не менее
Срок хранения данных в
памяти при отсутствии
питания, не менее
Рабочий диапазон температур,
°С
Температура хранения, °C
Масса, кг, не более3,95Включая встроенную NiMH батарею
Габариты (длина х ширина х 303 х 177 х
высота), мм, не более144
Средняя наработка на отказ, ч 160000
Примечания:
* Погрешность при напряжении более 10% номинального
** Погрешность при токе более 5% номинального
Погрешности измерений указаны для диапазона температуры от + 20 до + 26 °С.
Дополнительная температурная погрешность для диапазонов температур от минус 25 до
20 °С и от 26 до 60 °С составляет:
для измерений тока и напряжения ± 0,005 % / °С;
для измерений мощности и электроэнергии ± 0,01 % / °С.
I
ном
– номинальная сила тока
U
ном
– номинальное напряжение
Лист № 7
Всего листов 8
Знак утверждения типа
Знак утверждения типа наносится в виде наклейки на переднюю поверхность
корпуса счетчика, а также типографским методом на титульные листы эксплуатационной
документации.
Комплектность средства измерений
В комплект поставки входят:
счетчик– 1 шт;
руководство по установке и эксплуатации (на CD-диске)– 1 шт.;
CD-диск с программным обеспечением– 1 шт.;
паспорт– 1 шт.;
протокол заводских испытаний– 1 шт.;
методика поверки
-
1экз.
Поверка
ПоверкаосуществляетсяподокументуМП39235-13«Счетчики
многофункциональные и анализаторы качества электрической энергии ExpertMeter 720 (EM
720) фирмы «SATEC Ltd», (Израиль). Методика поверки», утверждённому ФГУП
«ВНИИМС» в июне 2013 года.
Основное оборудование, необходимое для поверки:
-
калибратор электрической мощности Fluke 6100A (в трехфазной комплек-
тации). Пределы допускаемой погрешности при воспроизведении напряжения в
диапазоне до 1000 В составляют ± 0,01%. Пределы допускаемой погрешности при
воспроизведении силы токав диапазоне до 10 А составляют ± 0,01%. Пределы
допускаемой погрешности при воспроизведении электрической мощности составляют
± 0,02%.
Сведения о методиках (методах) измерений
Счетчики многофункциональные и анализаторы качества электрической энергии
ExpertMeter 720 (EM 720). Руководство по установке и эксплуатации.
Нормативныедокументы,устанавливающиетребованияксчетчикам
многофункциональным и анализаторам качества электрической энергии ExpertMeter
720 (EM 720)
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия»
ГОСТ 14014-91 «Приборы и измерительные преобразователи цифровые напряжения,
тока, сопротивления. Общие технические условия и методы испытаний»
ГОСТ Р 52323-2005 «Аппаратура для измерения электрической энергии переменного
тока. Частные требования. Статические счетчики активной энергии классов точности 0,2S и
0,5S» (класс 0,2S)
ГОСТ Р 52425-2005 «Аппаратура для измерения электрической энергии переменного
тока. Частные требования. Статические счетчики реактивной энергии» (класс 1)
ГОСТ Р 51317.4.30-2008 «Электрическая энергия. Совместимость технических
средств электромагнитная. Методы измерений показателей качества электрической энергии
в системах электроснабжения общего назначения» (класс А)
ГОСТ Р 51317.4.7 «Совместимость технических средств электромагнитная. Общее
руководство по средствам измерений и измерениям гармоник и интергармоник для систем
электроснабжения и подключаемых к ним технических средств»
ГОСТ Р 54149-2010 «Электрическая энергия. Совместимость технических средств
электромагнитная. Нормы качества электрической энергии»
Лист № 8
Всего листов 8
ГОСТ 13109-97 «Электрическаяэнергия.Совместимостьтехническихсредств
электромагнитная. Методы измерений показателей качества электрической энергии в
системах электроснабжения общего назначения»
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель и заявитель
Фирма «SATEC Ltd», Израиль. Адрес: Har Hotzvim Science Based Industrial Park, P. O. Box
45022 Jerusalem 91450, Israel
Заявитель
Общество с ограниченной ответственностью «Производственно-логистический центр
автоматизированных систем» (ООО «ПЛЦ АС»), РФ. Адрес: 115088, Москва, ул.Угрешская,
д.2, стр.76, офис 101
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИМС», аттестат
аккредитации № 30004-08; 119361,Москва, ул. Озерная, 46.
Ф.В. Булыгин
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п. «____» ____________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 72528-18 | Анализаторы соматических клеток в молоке | Lactoscan SCC 7 и Lactoscan SCC 10 | Фирма "Milkotronic Ltd.", Болгария | 1 год | Перейти |
| 18148-99 | Анализаторы жидкости кондуктометрические | АЖК 3101 | НПП "Автоматика", г.Владимир | 1 год | Перейти |
| 47876-11 | Анализаторы ртутные | Hydra | Фирма "Teledyne Leeman Labs", США | 1 год | Перейти |
| 11028-87 | Анализаторы спектра | С4-82 | ПО им.С.П.Королева, Украина, г.Киев | 1 год | Перейти |
| 14999-95 | Анализаторы | SILKOSTAT/ PHOSPHAMAT | Фирма "Zellweger Analytics S.A.", Франция | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
